Пристрій для регулювання рівня дренажно-скидних вод
Номер патенту: 87665
Опубліковано: 10.02.2014
Автори: Дудченко Катерина Володимирівна, Корнбергер Володимир Глібович, Морозов Олексій Володимирович, Морозов Володимир Васильович
Формула / Реферат

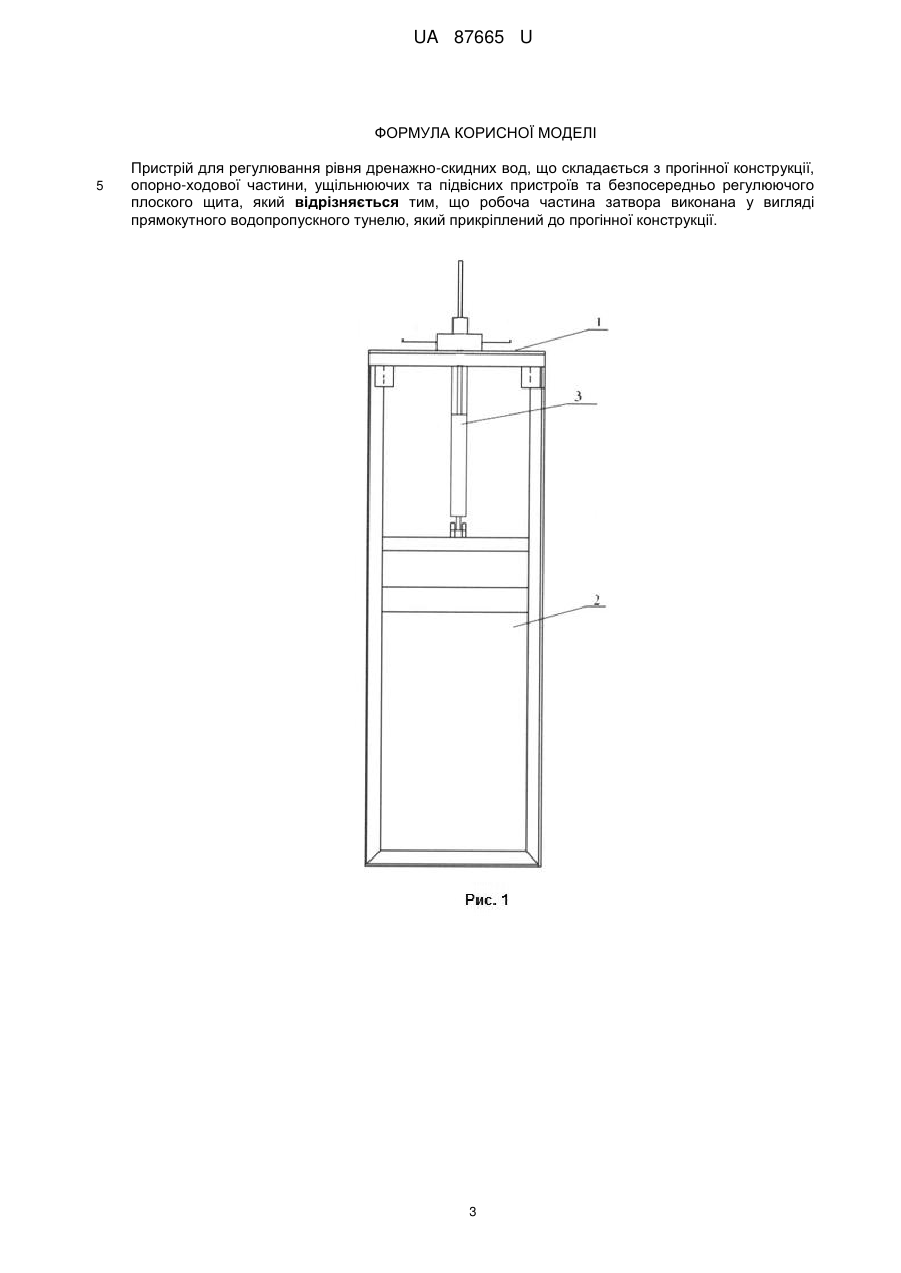

Пристрій для регулювання рівня дренажно-скидних вод, що складається з прогінної конструкції, опорно-ходової частини, ущільнюючих та підвісних пристроїв та безпосередньо регулюючого плоского щита, який відрізняється тим, що робоча частина затвора виконана у вигляді прямокутного водопропускного тунелю, який прикріплений до прогінної конструкції.
Текст

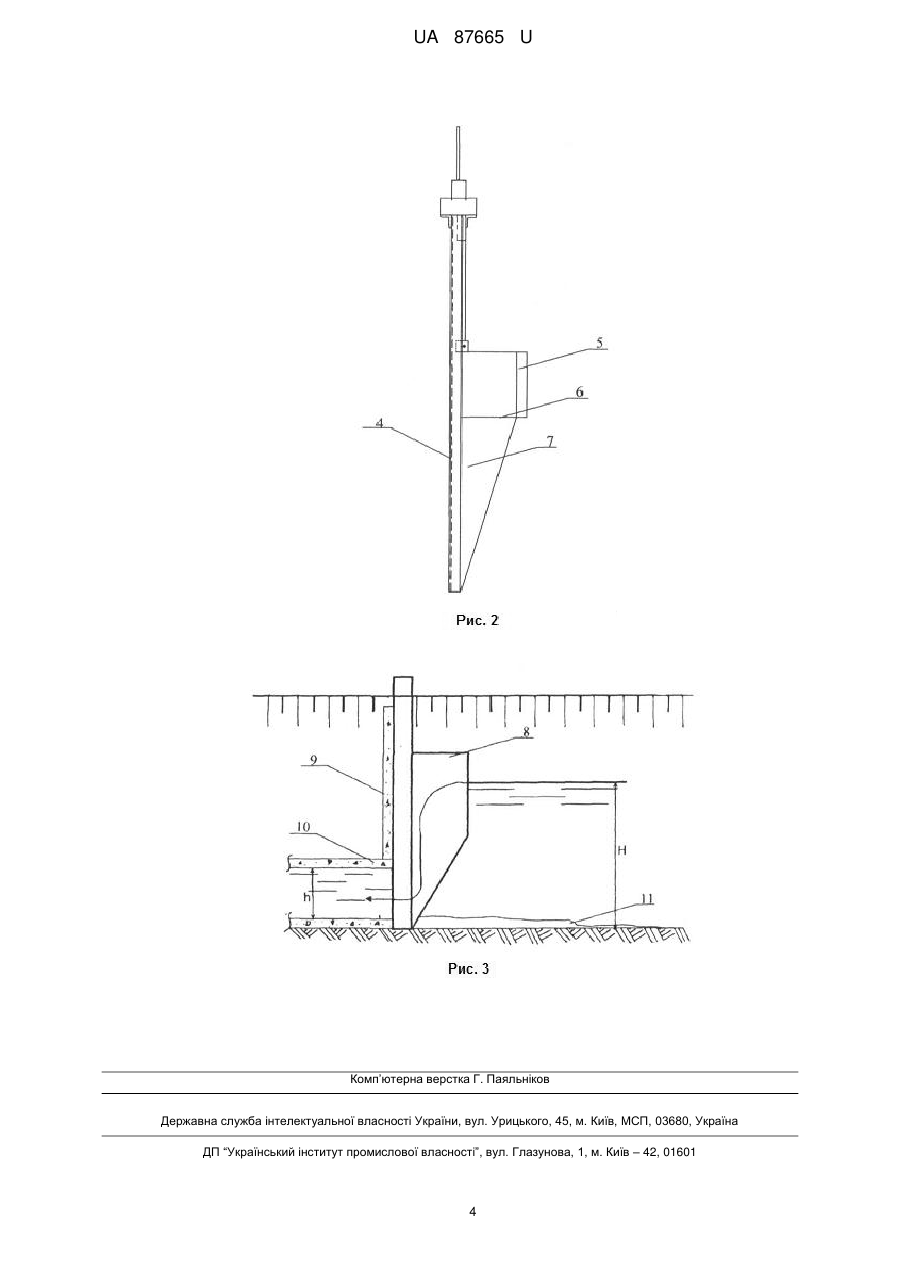

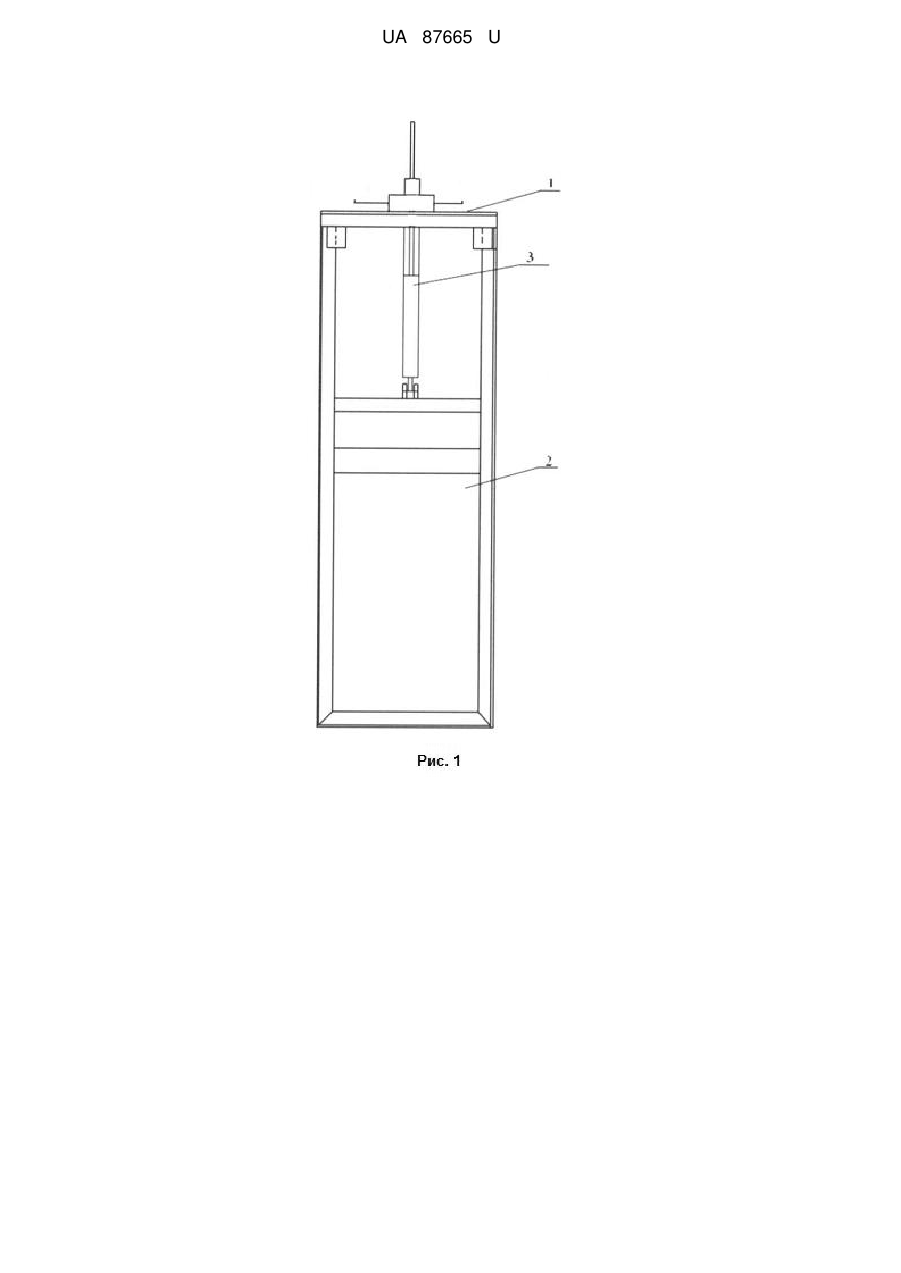

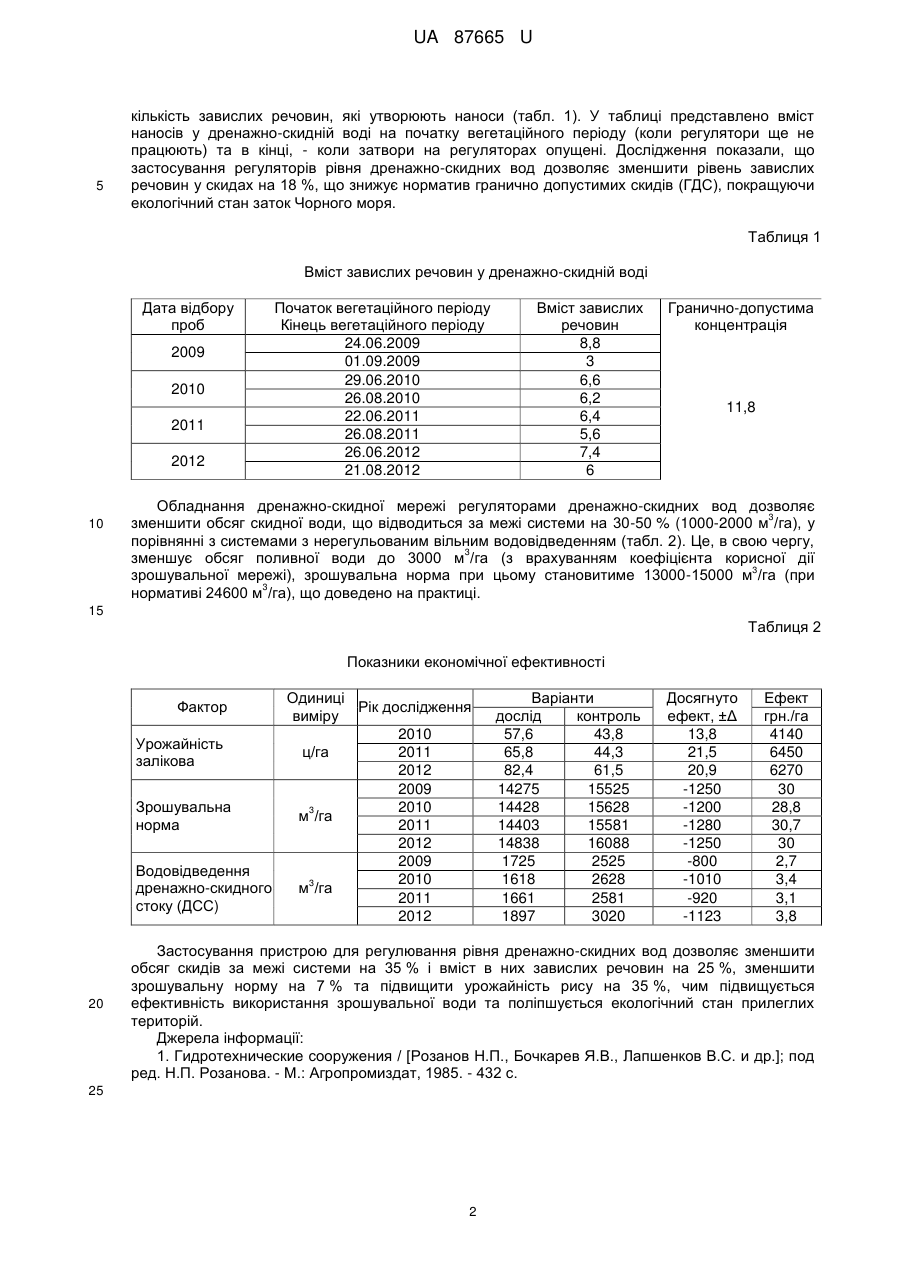

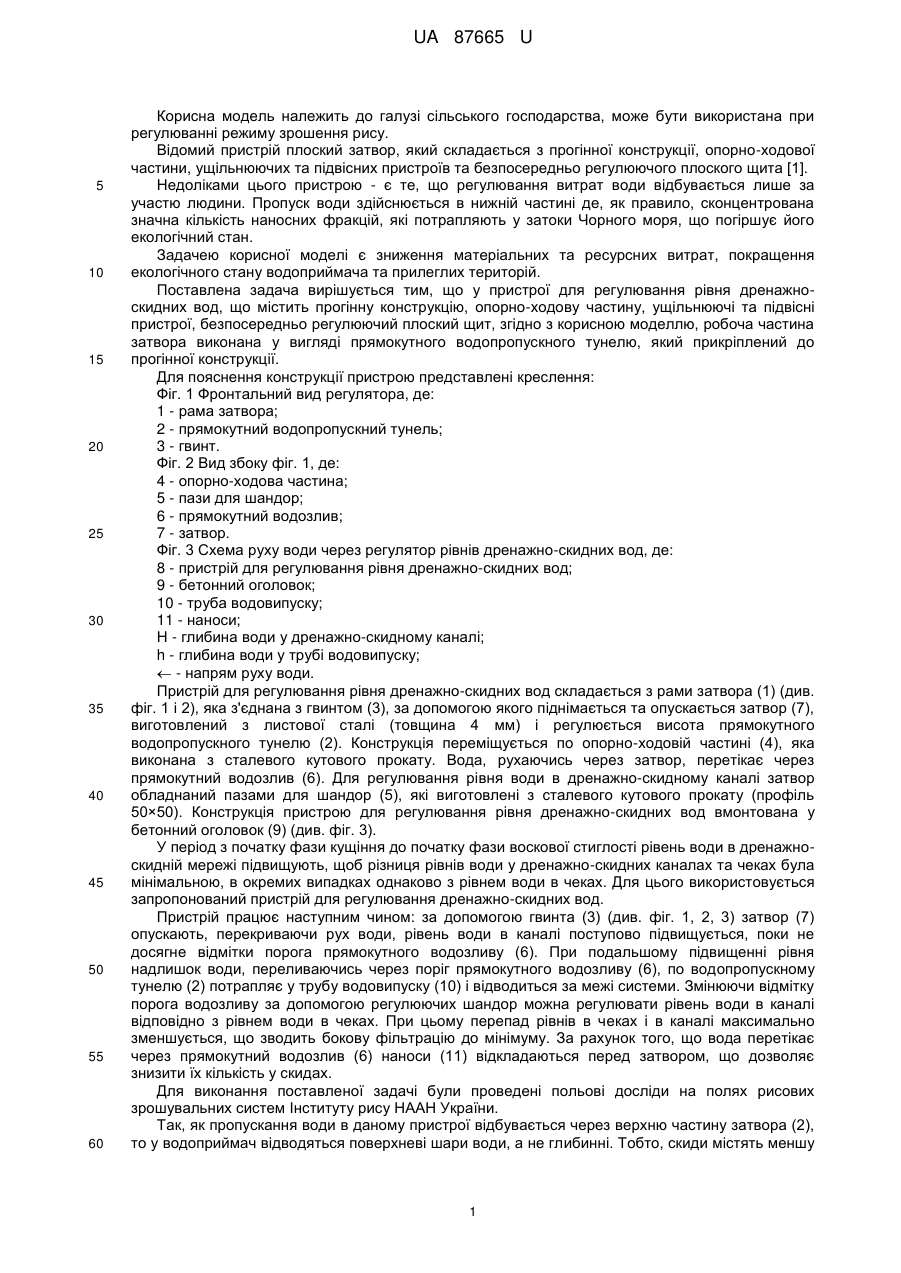

Реферат: Пристрій для регулювання рівня дренажно-скидних вод складається з прогінної конструкції, опорно-ходової частини, ущільнюючих та підвісних пристроїв та безпосередньо регулюючого плоского щита. Робоча частина затвора виконана у вигляді прямокутного водопропускного тунелю, який прикріплений до прогінної конструкції. UA 87665 U (12) UA 87665 U UA 87665 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, може бути використана при регулюванні режиму зрошення рису. Відомий пристрій плоский затвор, який складається з прогінної конструкції, опорно-ходової частини, ущільнюючих та підвісних пристроїв та безпосередньо регулюючого плоского щита [1]. Недоліками цього пристрою - є те, що регулювання витрат води відбувається лише за участю людини. Пропуск води здійснюється в нижній частині де, як правило, сконцентрована значна кількість наносних фракцій, які потрапляють у затоки Чорного моря, що погіршує його екологічний стан. Задачею корисної моделі є зниження матеріальних та ресурсних витрат, покращення екологічного стану водоприймача та прилеглих територій. Поставлена задача вирішується тим, що у пристрої для регулювання рівня дренажноскидних вод, що містить прогінну конструкцію, опорно-ходову частину, ущільнюючі та підвісні пристрої, безпосередньо регулюючий плоский щит, згідно з корисною моделлю, робоча частина затвора виконана у вигляді прямокутного водопропускного тунелю, який прикріплений до прогінної конструкції. Для пояснення конструкції пристрою представлені креслення: Фіг. 1 Фронтальний вид регулятора, де: 1 - рама затвора; 2 - прямокутний водопропускний тунель; 3 - гвинт. Фіг. 2 Вид збоку фіг. 1, де: 4 - опорно-ходова частина; 5 - пази для шандор; 6 - прямокутний водозлив; 7 - затвор. Фіг. 3 Схема руху води через регулятор рівнів дренажно-скидних вод, де: 8 - пристрій для регулювання рівня дренажно-скидних вод; 9 - бетонний оголовок; 10 - труба водовипуску; 11 - наноси; Н - глибина води у дренажно-скидному каналі; h - глибина води у трубі водовипуску; - напрям руху води. Пристрій для регулювання рівня дренажно-скидних вод складається з рами затвора (1) (див. фіг. 1 і 2), яка з'єднана з гвинтом (3), за допомогою якого піднімається та опускається затвор (7), виготовлений з листової сталі (товщина 4 мм) і регулюється висота прямокутного водопропускного тунелю (2). Конструкція переміщується по опорно-ходовій частині (4), яка виконана з сталевого кутового прокату. Вода, рухаючись через затвор, перетікає через прямокутний водозлив (6). Для регулювання рівня води в дренажно-скидному каналі затвор обладнаний пазами для шандор (5), які виготовлені з сталевого кутового прокату (профіль 50×50). Конструкція пристрою для регулювання рівня дренажно-скидних вод вмонтована у бетонний оголовок (9) (див. фіг. 3). У період з початку фази кущіння до початку фази воскової стиглості рівень води в дренажноскидній мережі підвищують, щоб різниця рівнів води у дренажно-скидних каналах та чеках була мінімальною, в окремих випадках однаково з рівнем води в чеках. Для цього використовується запропонований пристрій для регулювання дренажно-скидних вод. Пристрій працює наступним чином: за допомогою гвинта (3) (див. фіг. 1, 2, 3) затвор (7) опускають, перекриваючи рух води, рівень води в каналі поступово підвищується, поки не досягне відмітки порога прямокутного водозливу (6). При подальшому підвищенні рівня надлишок води, переливаючись через поріг прямокутного водозливу (6), по водопропускному тунелю (2) потрапляє у трубу водовипуску (10) і відводиться за межі системи. Змінюючи відмітку порога водозливу за допомогою регулюючих шандор можна регулювати рівень води в каналі відповідно з рівнем води в чеках. При цьому перепад рівнів в чеках і в каналі максимально зменшується, що зводить бокову фільтрацію до мінімуму. За рахунок того, що вода перетікає через прямокутний водозлив (6) наноси (11) відкладаються перед затвором, що дозволяє знизити їх кількість у скидах. Для виконання поставленої задачі були проведені польові досліди на полях рисових зрошувальних систем Інституту рису НААН України. Так, як пропускання води в даному пристрої відбувається через верхню частину затвора (2), то у водоприймач відводяться поверхневі шари води, а не глибинні. Тобто, скиди містять меншу 1 UA 87665 U 5 кількість завислих речовин, які утворюють наноси (табл. 1). У таблиці представлено вміст наносів у дренажно-скидній воді на початку вегетаційного періоду (коли регулятори ще не працюють) та в кінці, - коли затвори на регуляторах опущені. Дослідження показали, що застосування регуляторів рівня дренажно-скидних вод дозволяє зменшити рівень завислих речовин у скидах на 18 %, що знижує норматив гранично допустимих скидів (ГДС), покращуючи екологічний стан заток Чорного моря. Таблиця 1 Вміст завислих речовин у дренажно-скидній воді Дата відбору проб 2009 2010 2011 2012 10 Початок вегетаційного періоду Кінець вегетаційного періоду 24.06.2009 01.09.2009 29.06.2010 26.08.2010 22.06.2011 26.08.2011 26.06.2012 21.08.2012 Вміст завислих речовин 8,8 3 6,6 6,2 6,4 5,6 7,4 6 Гранично-допустима концентрація 11,8 Обладнання дренажно-скидної мережі регуляторами дренажно-скидних вод дозволяє 3 зменшити обсяг скидної води, що відводиться за межі системи на 30-50 % (1000-2000 м /га), у порівнянні з системами з нерегульованим вільним водовідведенням (табл. 2). Це, в свою чергу, 3 зменшує обсяг поливної води до 3000 м /га (з врахуванням коефіцієнта корисної дії 3 зрошувальної мережі), зрошувальна норма при цьому становитиме 13000-15000 м /га (при 3 нормативі 24600 м /га), що доведено на практиці. 15 Таблиця 2 Показники економічної ефективності Одиниці Рік дослідження виміру 2010 Урожайність ц/га 2011 залікова 2012 2009 2010 Зрошувальна 3 м /га норма 2011 2012 2009 Водовідведення 2010 3 дренажно-скидного м /га 2011 стоку (ДСС) 2012 Фактор 20 Варіанти дослід контроль 57,6 43,8 65,8 44,3 82,4 61,5 14275 15525 14428 15628 14403 15581 14838 16088 1725 2525 1618 2628 1661 2581 1897 3020 Досягнуто ефект, ±Δ 13,8 21,5 20,9 -1250 -1200 -1280 -1250 -800 -1010 -920 -1123 Ефект грн./га 4140 6450 6270 30 28,8 30,7 30 2,7 3,4 3,1 3,8 Застосування пристрою для регулювання рівня дренажно-скидних вод дозволяє зменшити обсяг скидів за межі системи на 35 % і вміст в них завислих речовин на 25 %, зменшити зрошувальну норму на 7 % та підвищити урожайність рису на 35 %, чим підвищується ефективність використання зрошувальної води та поліпшується екологічний стан прилеглих територій. Джерела інформації: 1. Гидротехнические сооружения / [Розанов Н.П., Бочкарев Я.В., Лапшенков B.C. и др.]; под ред. Н.П. Розанова. - М.: Агропромиздат, 1985. - 432 с. 25 2 UA 87665 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для регулювання рівня дренажно-скидних вод, що складається з прогінної конструкції, опорно-ходової частини, ущільнюючих та підвісних пристроїв та безпосередньо регулюючого плоского щита, який відрізняється тим, що робоча частина затвора виконана у вигляді прямокутного водопропускного тунелю, який прикріплений до прогінної конструкції. 3 UA 87665 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
