Пристрій для регулювання рівня рідини
Формула / Реферат
1. Пристрій для регулювання рівня рідини, що містить водопідйомну трубу, повітряну трубу, форсунку та пристрій для подачі повітря, який відрізняється тим, що на повітряній трубі розміщено регулюючу повітряну арматуру.
2. Пристрій для регулювання рівня рідини за п. 1, який відрізняється тим, що як повітряну регулюючу арматуру використано запірний елемент, що зв'язаний з поплавком.
3. Пристрій для регулювання рівня рідини за п. 1, який відрізняється тим, що як повітряну регулюючу арматуру використано запірний елемент, що зв'язаний з датчиком рівнів води.
Текст

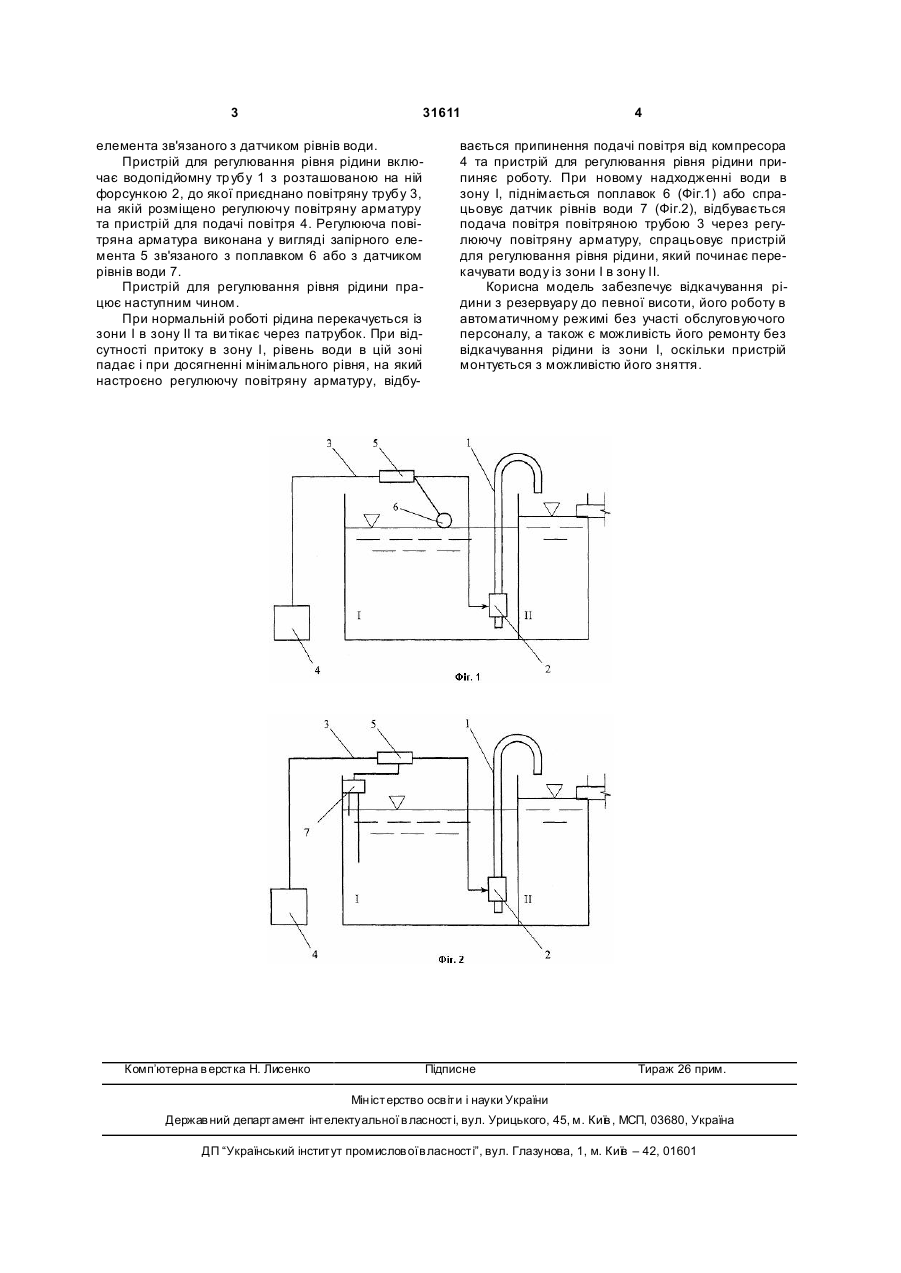

1. Пристрій для регулювання рівня рідини, що містить водопідйомну трубу, повітряну тр убу, форсунку та пристрій для подачі повітря, який відріз 3 31611 елемента зв'язаного з датчиком рівнів води. Пристрій для регулювання рівня рідини включає водопідйомну тр убу 1 з розташованою на ній форсункою 2, до якої приєднано повітряну трубу 3, на якій розміщено регулюючу повітряну арматуру та пристрій для подачі повітря 4. Регулююча повітряна арматура виконана у вигляді запірного елемента 5 зв'язаного з поплавком 6 або з датчиком рівнів води 7. Пристрій для регулювання рівня рідини працює наступним чином. При нормальній роботі рідина перекачується із зони І в зону II та ви тікає через патрубок. При відсутності притоку в зону І, рівень води в цій зоні падає і при досягненні мінімального рівня, на який настроєно регулюючу повітряну арматуру, відбу Комп’ютерна в ерстка Н. Лисенко 4 вається припинення подачі повітря від компресора 4 та пристрій для регулювання рівня рідини припиняє роботу. При новому надходженні води в зону І, піднімається поплавок 6 (Фіг.1) або спрацьовує датчик рівнів води 7 (Фіг.2), відбувається подача повітря повітряною трубою 3 через регулюючу повітряну арматуру, спрацьовує пристрій для регулювання рівня рідини, який починає перекачувати воду із зони І в зону II. Корисна модель забезпечує відкачування рідини з резервуару до певної висоти, його роботу в автоматичному режимі без участі обслуговуючого персоналу, а також є можливість його ремонту без відкачування рідини із зони І, оскільки пристрій монтується з можливістю його зняття. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for liquid level control
Назва патенту російськоюУстройство для регулировки уровня жидкости
МПК / Мітки
МПК: F04F 1/00, F04B 41/00
Мітки: рідини, пристрій, рівня, регулювання
