Система регулювання рівня ґрунтових вод

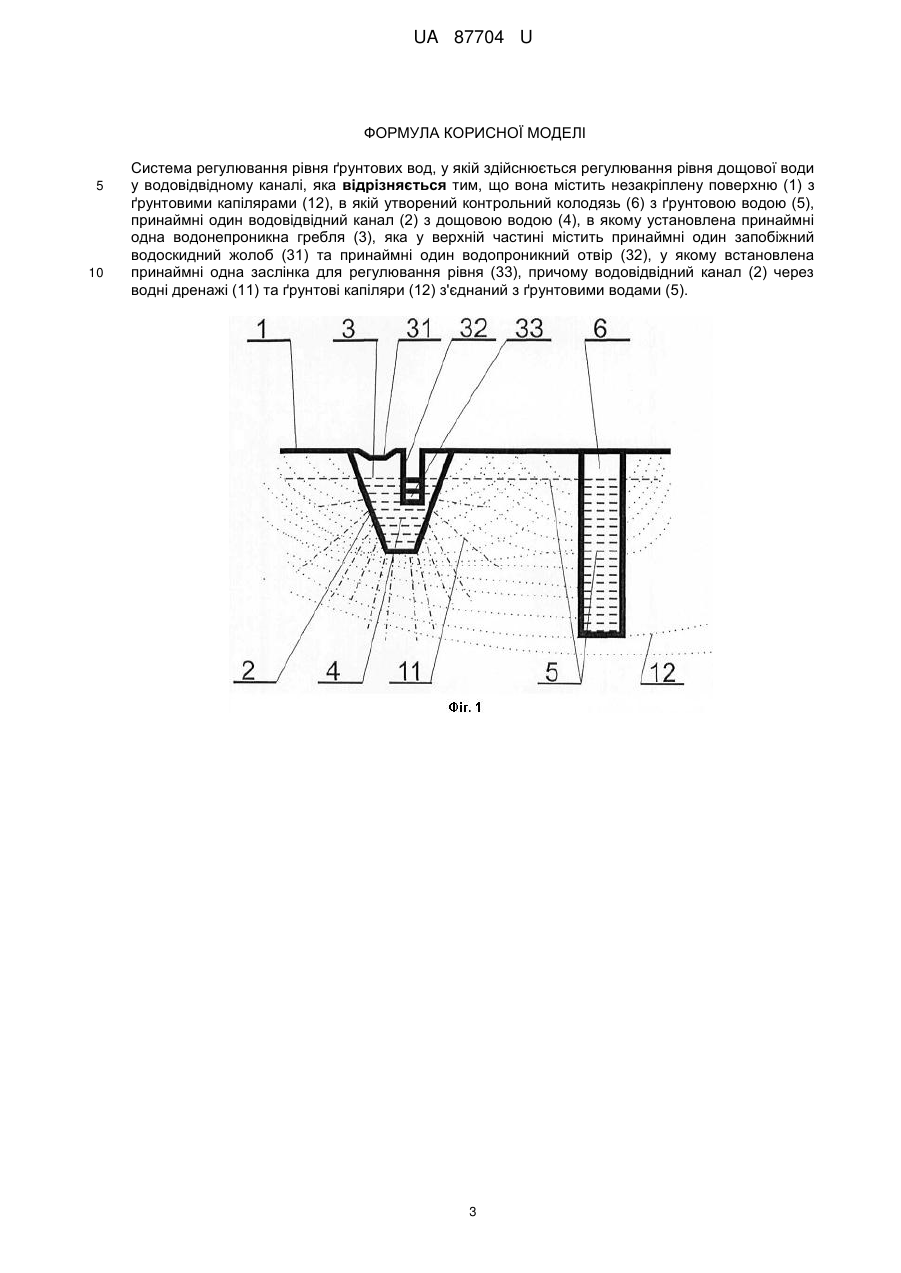

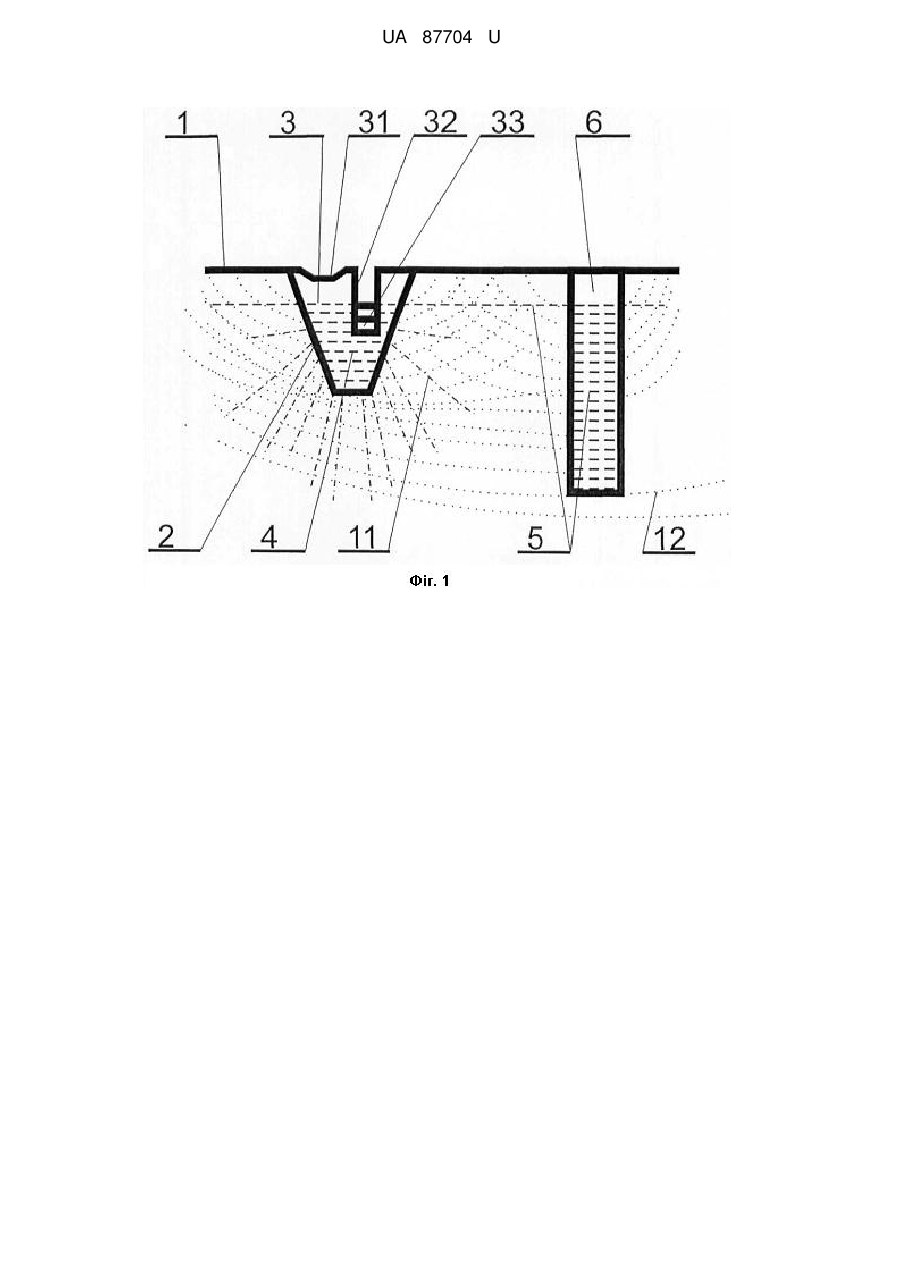

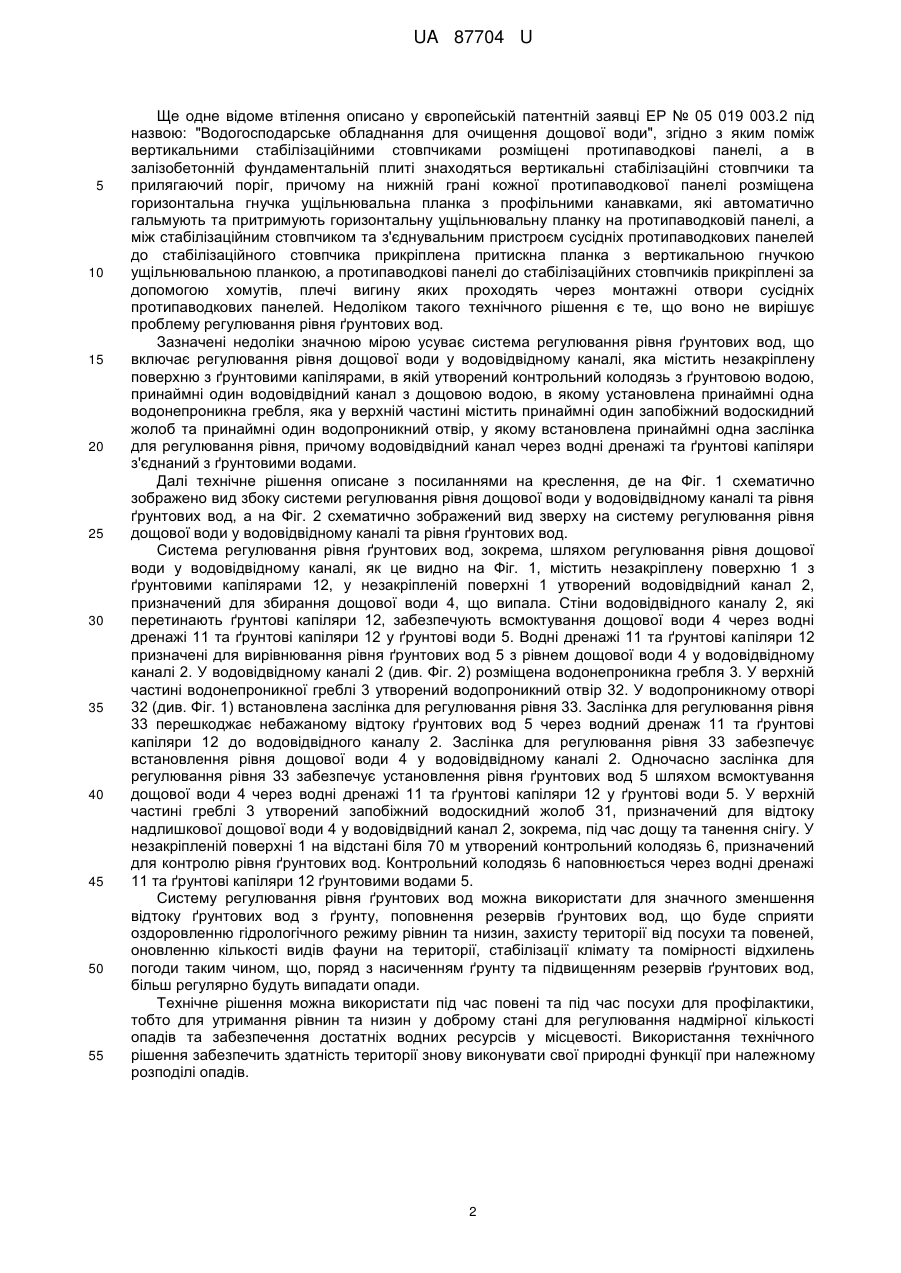

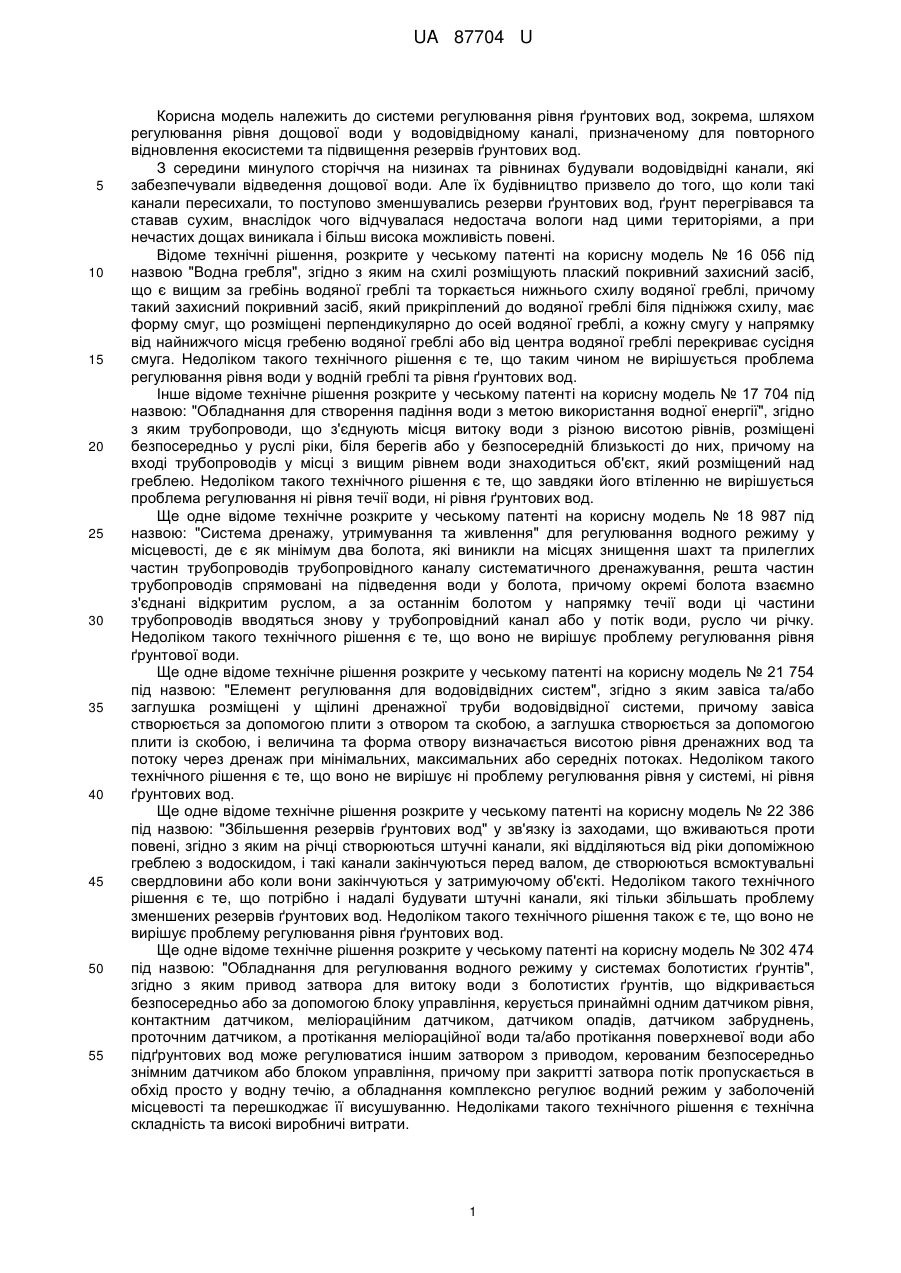

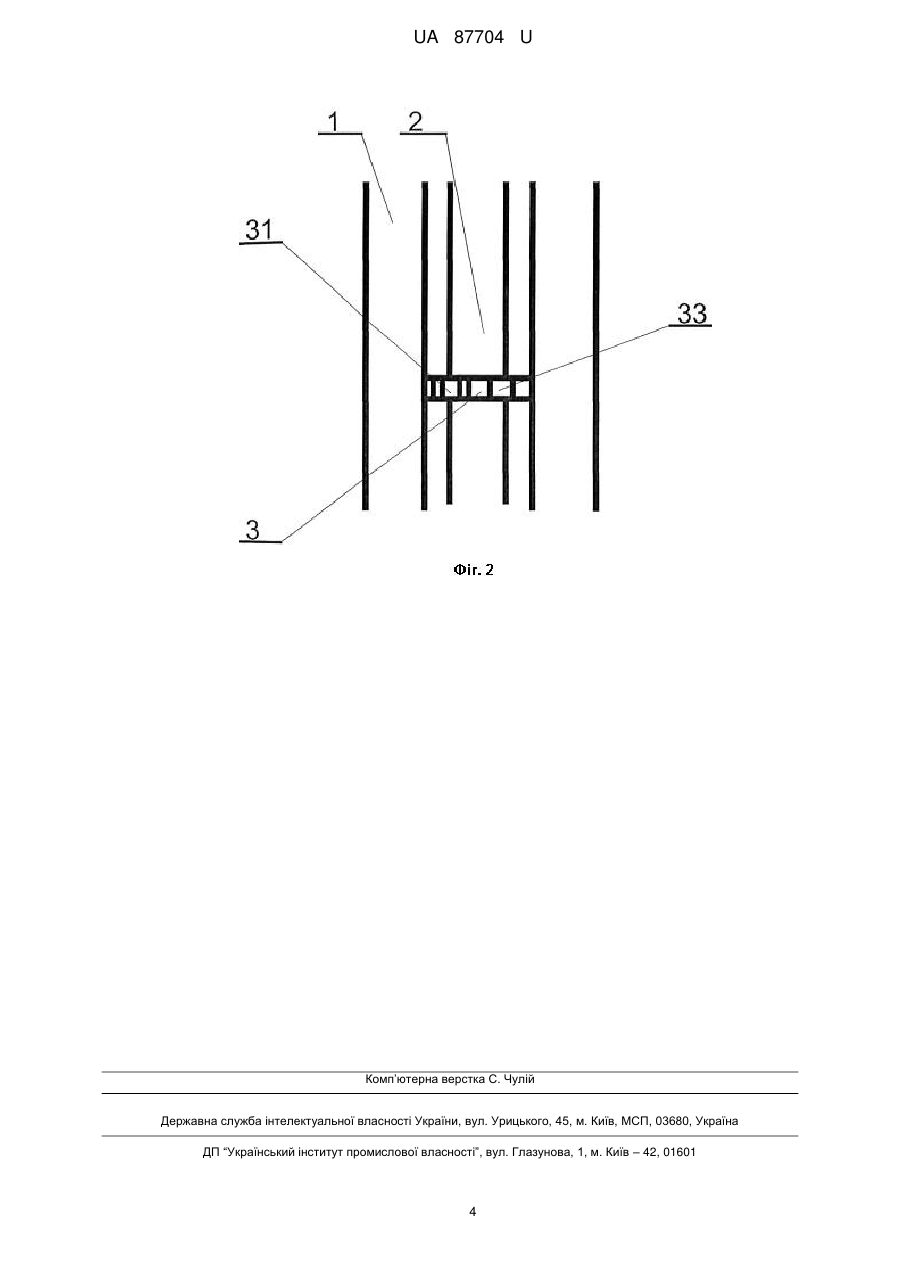

Реферат: Система регулювання рівня ґрунтових вод, у якій здійснюється регулювання рівня дощової води у водовідвідному каналі, яка містить незакріплену поверхню (1) з ґрунтовими капілярами (12), в якій утворений контрольний колодязь (6) з ґрунтовою водою (5), принаймні один водовідвідний канал (2) з дощовою водою (4), в якому установлена принаймні одна водонепроникна гребля (3), яка у верхній частині містить принаймні один запобіжний водоскидний жолоб (31) та принаймні один водопроникний отвір (32), у якому встановлена принаймні одна заслінка для регулювання рівня (33), причому водовідвідний канал (2) через водні дренажі (11) та ґрунтові капіляри (12) з'єднаний з ґрунтовими водами (5). UA 87704 U (33) Код держави-учасниці SK UA 87704 U UA 87704 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до системи регулювання рівня ґрунтових вод, зокрема, шляхом регулювання рівня дощової води у водовідвідному каналі, призначеному для повторного відновлення екосистеми та підвищення резервів ґрунтових вод. З середини минулого сторіччя на низинах та рівнинах будували водовідвідні канали, які забезпечували відведення дощової води. Але їх будівництво призвело до того, що коли такі канали пересихали, то поступово зменшувались резерви ґрунтових вод, ґрунт перегрівався та ставав сухим, внаслідок чого відчувалася недостача вологи над цими територіями, а при нечастих дощах виникала і більш висока можливість повені. Відоме технічні рішення, розкрите у чеському патенті на корисну модель № 16 056 під назвою "Водна гребля", згідно з яким на схилі розміщують плаский покривний захисний засіб, що є вищим за гребінь водяної греблі та торкається нижнього схилу водяної греблі, причому такий захисний покривний засіб, який прикріплений до водяної греблі біля підніжжя схилу, має форму смуг, що розміщені перпендикулярно до осей водяної греблі, а кожну смугу у напрямку від найнижчого місця гребеню водяної греблі або від центра водяної греблі перекриває сусідня смуга. Недоліком такого технічного рішення є те, що таким чином не вирішується проблема регулювання рівня води у водній греблі та рівня ґрунтових вод. Інше відоме технічне рішення розкрите у чеському патенті на корисну модель № 17 704 під назвою: "Обладнання для створення падіння води з метою використання водної енергії", згідно з яким трубопроводи, що з'єднують місця витоку води з різною висотою рівнів, розміщені безпосередньо у руслі ріки, біля берегів або у безпосередній близькості до них, причому на вході трубопроводів у місці з вищим рівнем води знаходиться об'єкт, який розміщений над греблею. Недоліком такого технічного рішення є те, що завдяки його втіленню не вирішується проблема регулювання ні рівня течії води, ні рівня ґрунтових вод. Ще одне відоме технічне розкрите у чеському патенті на корисну модель № 18 987 під назвою: "Система дренажу, утримування та живлення" для регулювання водного режиму у місцевості, де є як мінімум два болота, які виникли на місцях знищення шахт та прилеглих частин трубопроводів трубопровідного каналу систематичного дренажування, решта частин трубопроводів спрямовані на підведення води у болота, причому окремі болота взаємно з'єднані відкритим руслом, а за останнім болотом у напрямку течії води ці частини трубопроводів вводяться знову у трубопровідний канал або у потік води, русло чи річку. Недоліком такого технічного рішення є те, що воно не вирішує проблему регулювання рівня ґрунтової води. Ще одне відоме технічне рішення розкрите у чеському патенті на корисну модель № 21 754 під назвою: "Елемент регулювання для водовідвідних систем", згідно з яким завіса та/або заглушка розміщені у щілині дренажної труби водовідвідної системи, причому завіса створюється за допомогою плити з отвором та скобою, а заглушка створюється за допомогою плити із скобою, і величина та форма отвору визначається висотою рівня дренажних вод та потоку через дренаж при мінімальних, максимальних або середніх потоках. Недоліком такого технічного рішення є те, що воно не вирішує ні проблему регулювання рівня у системі, ні рівня ґрунтових вод. Ще одне відоме технічне рішення розкрите у чеському патенті на корисну модель № 22 386 під назвою: "Збільшення резервів ґрунтових вод" у зв'язку із заходами, що вживаються проти повені, згідно з яким на річці створюються штучні канали, які відділяються від ріки допоміжною греблею з водоскидом, і такі канали закінчуються перед валом, де створюються всмоктувальні свердловини або коли вони закінчуються у затримуючому об'єкті. Недоліком такого технічного рішення є те, що потрібно і надалі будувати штучні канали, які тільки збільшать проблему зменшених резервів ґрунтових вод. Недоліком такого технічного рішення також є те, що воно не вирішує проблему регулювання рівня ґрунтових вод. Ще одне відоме технічне рішення розкрите у чеському патенті на корисну модель № 302 474 під назвою: "Обладнання для регулювання водного режиму у системах болотистих ґрунтів", згідно з яким привод затвора для витоку води з болотистих ґрунтів, що відкривається безпосередньо або за допомогою блоку управління, керується принаймні одним датчиком рівня, контактним датчиком, меліораційним датчиком, датчиком опадів, датчиком забруднень, проточним датчиком, а протікання меліораційної води та/або протікання поверхневої води або підґрунтових вод може регулюватися іншим затвором з приводом, керованим безпосередньо знімним датчиком або блоком управління, причому при закритті затвора потік пропускається в обхід просто у водну течію, а обладнання комплексно регулює водний режим у заболоченій місцевості та перешкоджає її висушуванню. Недоліками такого технічного рішення є технічна складність та високі виробничі витрати. 1 UA 87704 U 5 10 15 20 25 30 35 40 45 50 55 Ще одне відоме втілення описано у європейській патентній заявці ЕР № 05 019 003.2 під назвою: "Водогосподарське обладнання для очищення дощової води", згідно з яким поміж вертикальними стабілізаційними стовпчиками розміщені протипаводкові панелі, а в залізобетонній фундаментальній плиті знаходяться вертикальні стабілізаційні стовпчики та прилягаючий поріг, причому на нижній грані кожної протипаводкової панелі розміщена горизонтальна гнучка ущільнювальна планка з профільними канавками, які автоматично гальмують та притримують горизонтальну ущільнювальну планку на протипаводковій панелі, а між стабілізаційним стовпчиком та з'єднувальним пристроєм сусідніх протипаводкових панелей до стабілізаційного стовпчика прикріплена притискна планка з вертикальною гнучкою ущільнювальною планкою, а протипаводкові панелі до стабілізаційних стовпчиків прикріплені за допомогою хомутів, плечі вигину яких проходять через монтажні отвори сусідніх протипаводкових панелей. Недоліком такого технічного рішення є те, що воно не вирішує проблему регулювання рівня ґрунтових вод. Зазначені недоліки значною мірою усуває система регулювання рівня ґрунтових вод, що включає регулювання рівня дощової води у водовідвідному каналі, яка містить незакріплену поверхню з ґрунтовими капілярами, в якій утворений контрольний колодязь з ґрунтовою водою, принаймні один водовідвідний канал з дощовою водою, в якому установлена принаймні одна водонепроникна гребля, яка у верхній частині містить принаймні один запобіжний водоскидний жолоб та принаймні один водопроникний отвір, у якому встановлена принаймні одна заслінка для регулювання рівня, причому водовідвідний канал через водні дренажі та ґрунтові капіляри з'єднаний з ґрунтовими водами. Далі технічне рішення описане з посиланнями на креслення, де на Фіг. 1 схематично зображено вид збоку системи регулювання рівня дощової води у водовідвідному каналі та рівня ґрунтових вод, а на Фіг. 2 схематично зображений вид зверху на систему регулювання рівня дощової води у водовідвідному каналі та рівня ґрунтових вод. Система регулювання рівня ґрунтових вод, зокрема, шляхом регулювання рівня дощової води у водовідвідному каналі, як це видно на Фіг. 1, містить незакріплену поверхню 1 з ґрунтовими капілярами 12, у незакріпленій поверхні 1 утворений водовідвідний канал 2, призначений для збирання дощової води 4, що випала. Стіни водовідвідного каналу 2, які перетинають ґрунтові капіляри 12, забезпечують всмоктування дощової води 4 через водні дренажі 11 та ґрунтові капіляри 12 у ґрунтові води 5. Водні дренажі 11 та ґрунтові капіляри 12 призначені для вирівнювання рівня ґрунтових вод 5 з рівнем дощової води 4 у водовідвідному каналі 2. У водовідвідному каналі 2 (див. Фіг. 2) розміщена водонепроникна гребля 3. У верхній частині водонепроникної греблі 3 утворений водопроникний отвір 32. У водопроникному отворі 32 (див. Фіг. 1) встановлена заслінка для регулювання рівня 33. Заслінка для регулювання рівня 33 перешкоджає небажаному відтоку ґрунтових вод 5 через водний дренаж 11 та ґрунтові капіляри 12 до водовідвідного каналу 2. Заслінка для регулювання рівня 33 забезпечує встановлення рівня дощової води 4 у водовідвідному каналі 2. Одночасно заслінка для регулювання рівня 33 забезпечує установлення рівня ґрунтових вод 5 шляхом всмоктування дощової води 4 через водні дренажі 11 та ґрунтові капіляри 12 у ґрунтові води 5. У верхній частині греблі 3 утворений запобіжний водоскидний жолоб 31, призначений для відтоку надлишкової дощової води 4 у водовідвідний канал 2, зокрема, під час дощу та танення снігу. У незакріпленій поверхні 1 на відстані біля 70 м утворений контрольний колодязь 6, призначений для контролю рівня ґрунтових вод. Контрольний колодязь 6 наповнюється через водні дренажі 11 та ґрунтові капіляри 12 ґрунтовими водами 5. Систему регулювання рівня ґрунтових вод можна використати для значного зменшення відтоку ґрунтових вод з ґрунту, поповнення резервів ґрунтових вод, що буде сприяти оздоровленню гідрологічного режиму рівнин та низин, захисту території від посухи та повеней, оновленню кількості видів фауни на території, стабілізації клімату та помірності відхилень погоди таким чином, що, поряд з насиченням ґрунту та підвищенням резервів ґрунтових вод, більш регулярно будуть випадати опади. Технічне рішення можна використати під час повені та під час посухи для профілактики, тобто для утримання рівнин та низин у доброму стані для регулювання надмірної кількості опадів та забезпечення достатніх водних ресурсів у місцевості. Використання технічного рішення забезпечить здатність території знову виконувати свої природні функції при належному розподілі опадів. 2 UA 87704 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Система регулювання рівня ґрунтових вод, у якій здійснюється регулювання рівня дощової води у водовідвідному каналі, яка відрізняється тим, що вона містить незакріплену поверхню (1) з ґрунтовими капілярами (12), в якій утворений контрольний колодязь (6) з ґрунтовою водою (5), принаймні один водовідвідний канал (2) з дощовою водою (4), в якому установлена принаймні одна водонепроникна гребля (3), яка у верхній частині містить принаймні один запобіжний водоскидний жолоб (31) та принаймні один водопроникний отвір (32), у якому встановлена принаймні одна заслінка для регулювання рівня (33), причому водовідвідний канал (2) через водні дренажі (11) та ґрунтові капіляри (12) з'єднаний з ґрунтовими водами (5). 3 UA 87704 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
