З’єднувач сильфонного типу

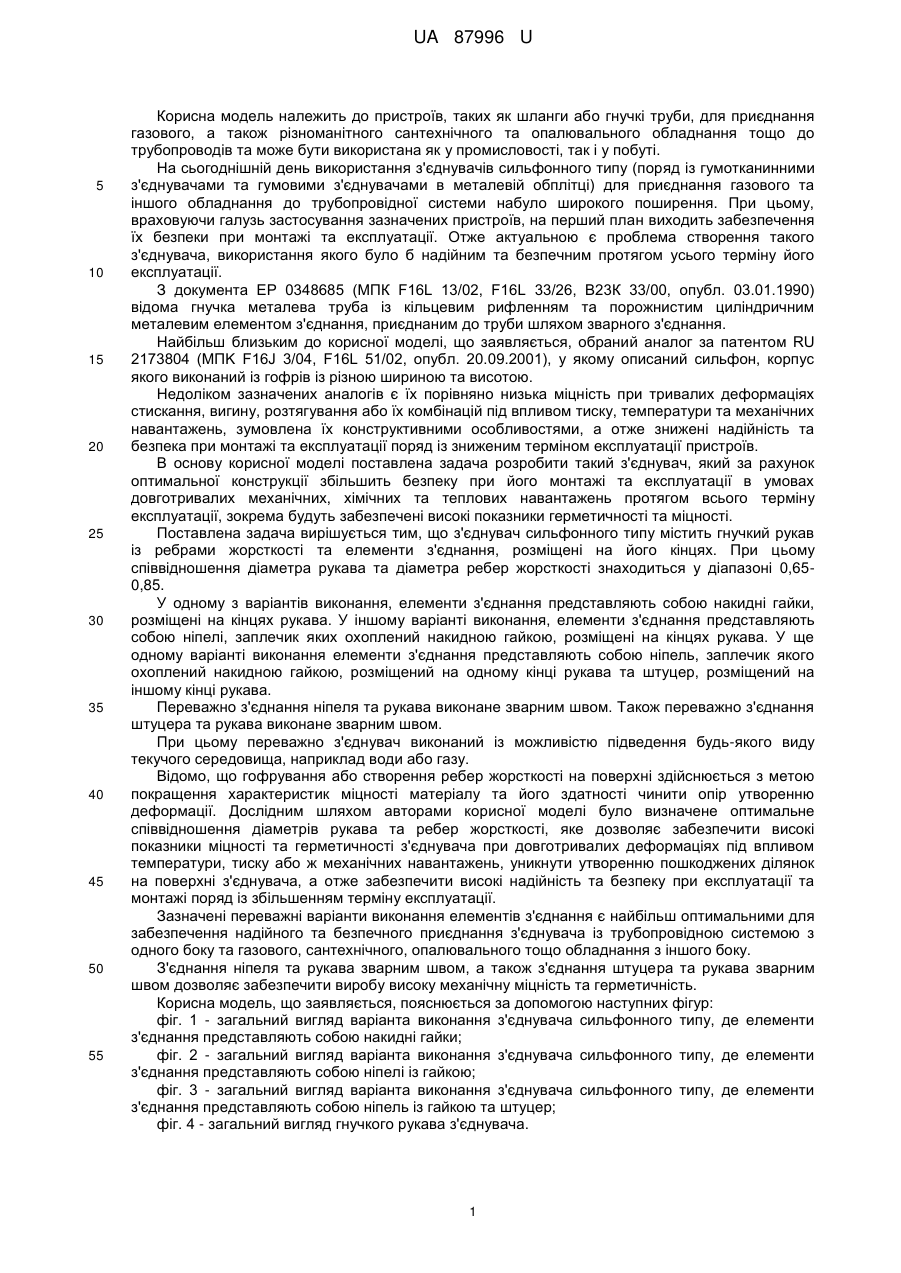

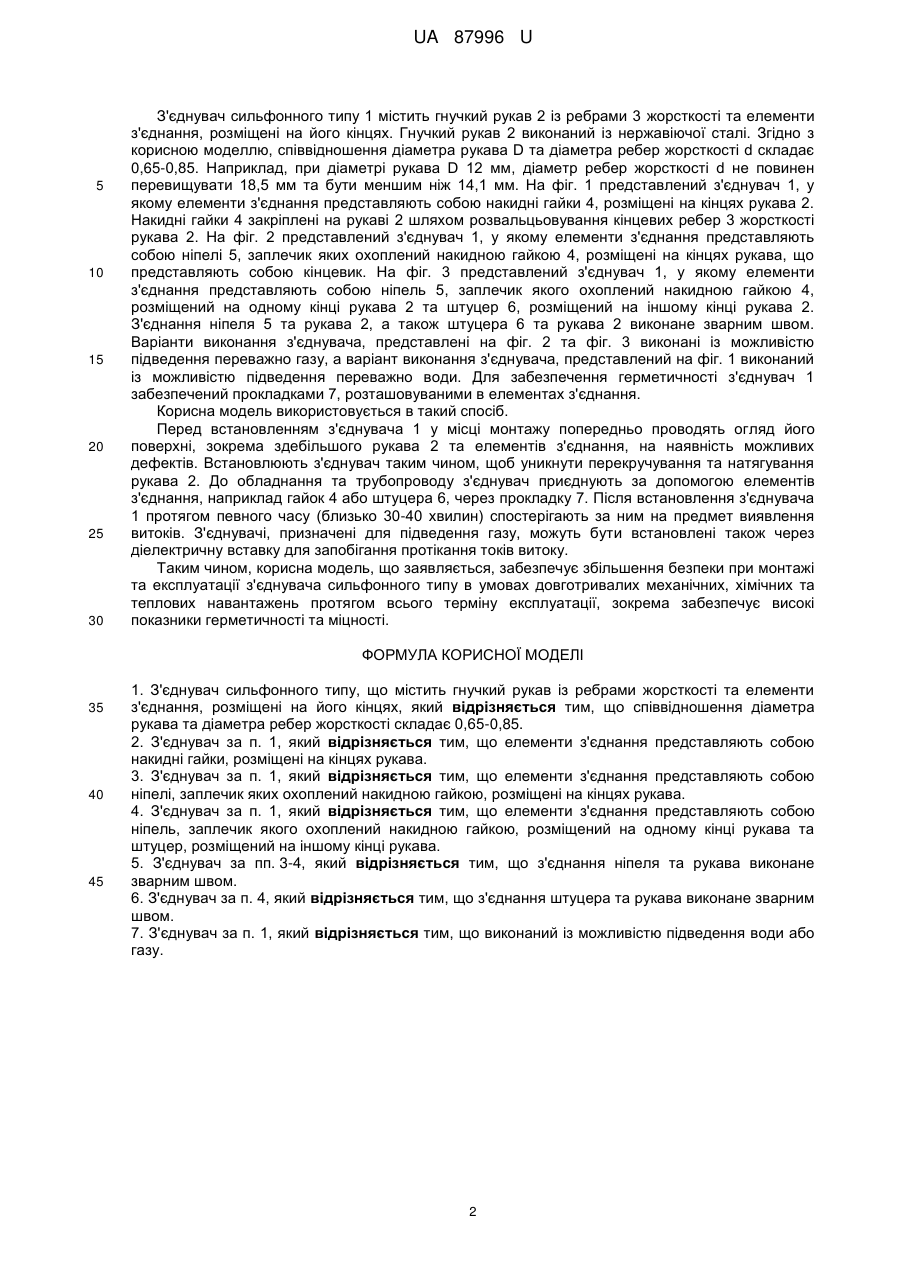

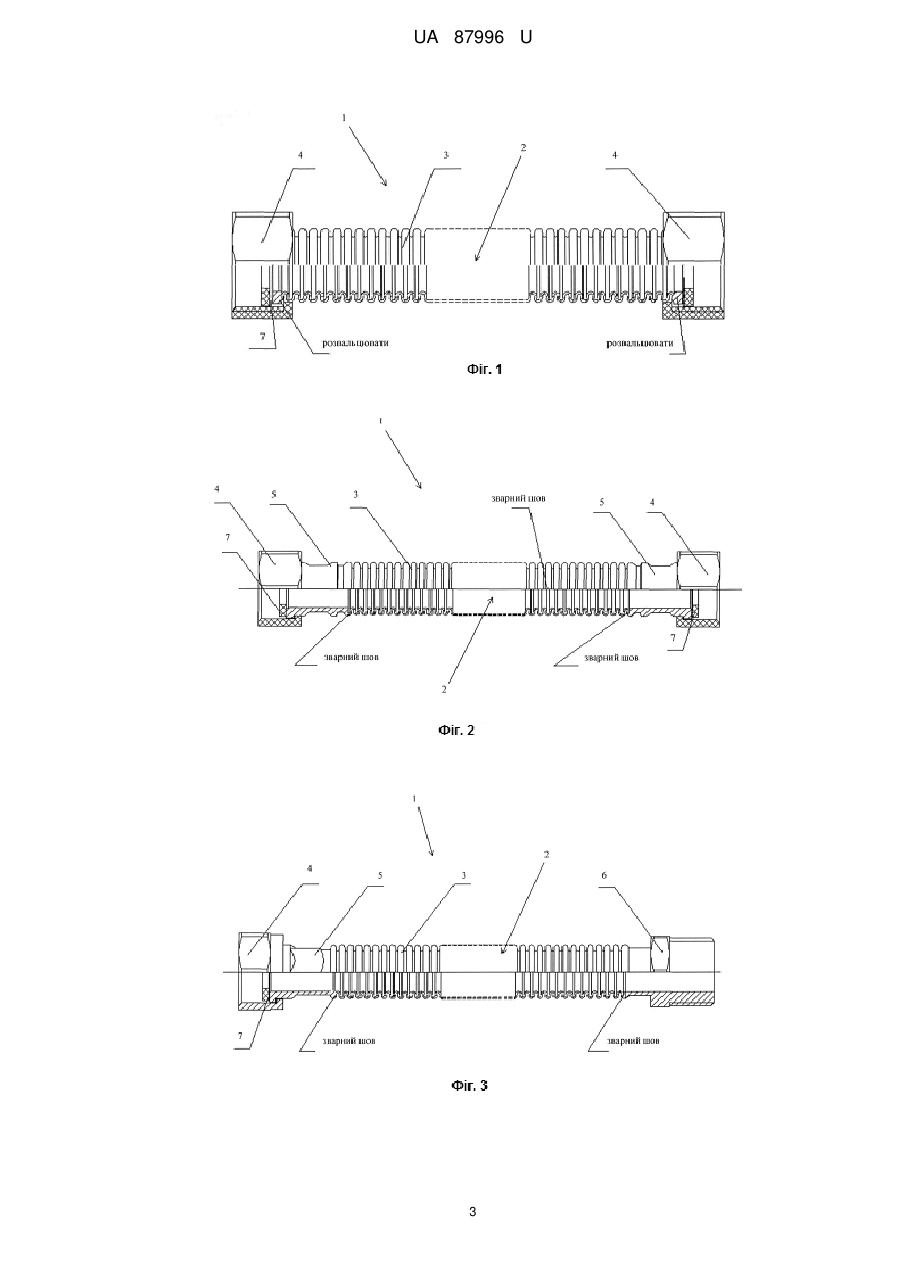

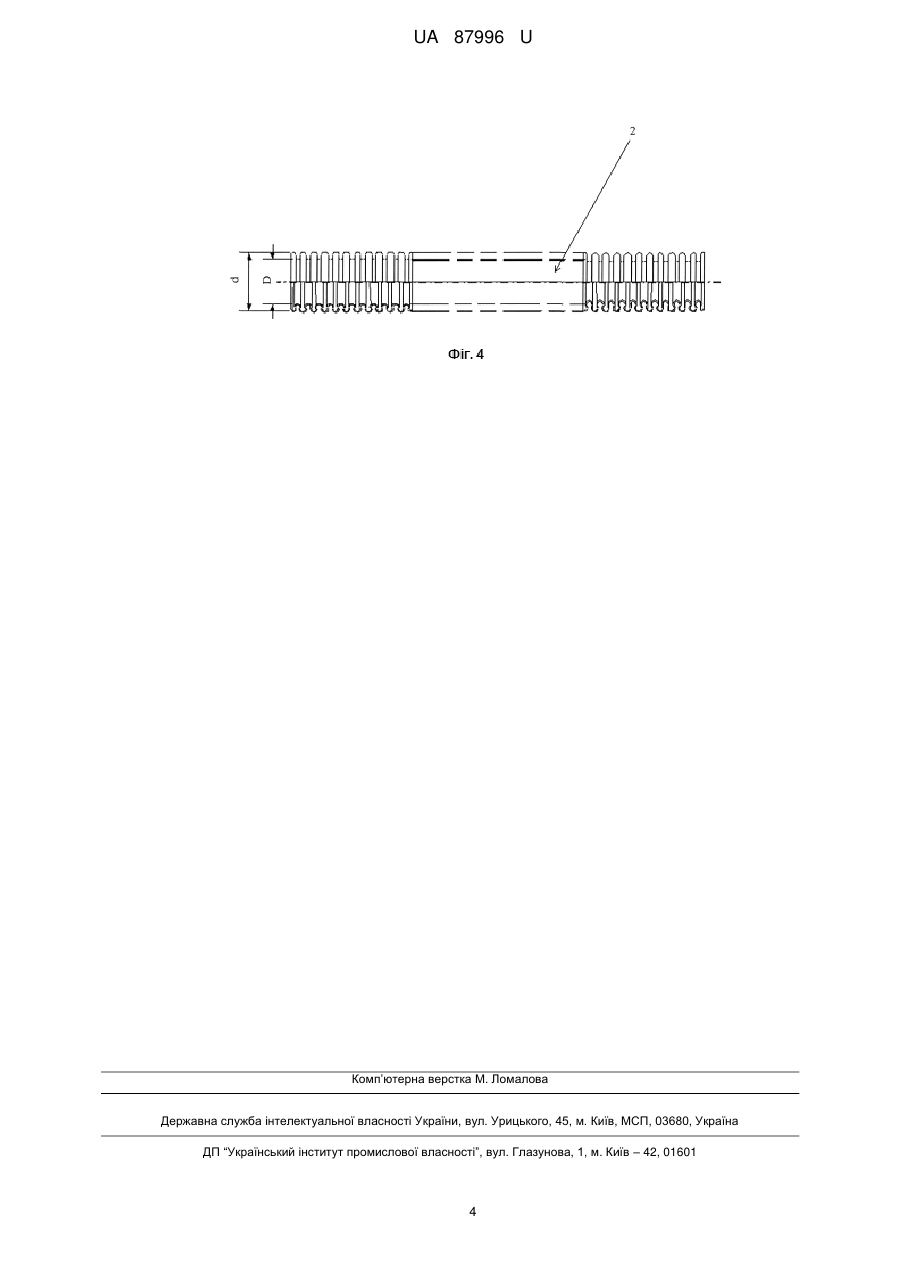

Реферат: UA 87996 U UA 87996 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до пристроїв, таких як шланги або гнучкі труби, для приєднання газового, а також різноманітного сантехнічного та опалювального обладнання тощо до трубопроводів та може бути використана як у промисловості, так і у побуті. На сьогоднішній день використання з'єднувачів сильфонного типу (поряд із гумотканинними з'єднувачами та гумовими з'єднувачами в металевій обплітці) для приєднання газового та іншого обладнання до трубопровідної системи набуло широкого поширення. При цьому, враховуючи галузь застосування зазначених пристроїв, на перший план виходить забезпечення їх безпеки при монтажі та експлуатації. Отже актуальною є проблема створення такого з'єднувача, використання якого було б надійним та безпечним протягом усього терміну його експлуатації. З документа ЕР 0348685 (МПК F16L 13/02, F16L 33/26, В23К 33/00, опубл. 03.01.1990) відома гнучка металева труба із кільцевим рифленням та порожнистим циліндричним металевим елементом з'єднання, приєднаним до труби шляхом зварного з'єднання. Найбільш близьким до корисної моделі, що заявляється, обраний аналог за патентом RU 2173804 (MПK F16J 3/04, F16L 51/02, опубл. 20.09.2001), у якому описаний сильфон, корпус якого виконаний із гофрів із різною шириною та висотою. Недоліком зазначених аналогів є їх порівняно низька міцність при тривалих деформаціях стискання, вигину, розтягування або їх комбінацій під впливом тиску, температури та механічних навантажень, зумовлена їх конструктивними особливостями, а отже знижені надійність та безпека при монтажі та експлуатації поряд із зниженим терміном експлуатації пристроїв. В основу корисної моделі поставлена задача розробити такий з'єднувач, який за рахунок оптимальної конструкції збільшить безпеку при його монтажі та експлуатації в умовах довготривалих механічних, хімічних та теплових навантажень протягом всього терміну експлуатації, зокрема будуть забезпечені високі показники герметичності та міцності. Поставлена задача вирішується тим, що з'єднувач сильфонного типу містить гнучкий рукав із ребрами жорсткості та елементи з'єднання, розміщені на його кінцях. При цьому співвідношення діаметра рукава та діаметра ребер жорсткості знаходиться у діапазоні 0,650,85. У одному з варіантів виконання, елементи з'єднання представляють собою накидні гайки, розміщені на кінцях рукава. У іншому варіанті виконання, елементи з'єднання представляють собою ніпелі, заплечик яких охоплений накидною гайкою, розміщені на кінцях рукава. У ще одному варіанті виконання елементи з'єднання представляють собою ніпель, заплечик якого охоплений накидною гайкою, розміщений на одному кінці рукава та штуцер, розміщений на іншому кінці рукава. Переважно з'єднання ніпеля та рукава виконане зварним швом. Також переважно з'єднання штуцера та рукава виконане зварним швом. При цьому переважно з'єднувач виконаний із можливістю підведення будь-якого виду текучого середовища, наприклад води або газу. Відомо, що гофрування або створення ребер жорсткості на поверхні здійснюється з метою покращення характеристик міцності матеріалу та його здатності чинити опір утворенню деформації. Дослідним шляхом авторами корисної моделі було визначене оптимальне співвідношення діаметрів рукава та ребер жорсткості, яке дозволяє забезпечити високі показники міцності та герметичності з'єднувача при довготривалих деформаціях під впливом температури, тиску або ж механічних навантажень, уникнути утворенню пошкоджених ділянок на поверхні з'єднувача, а отже забезпечити високі надійність та безпеку при експлуатації та монтажі поряд із збільшенням терміну експлуатації. Зазначені переважні варіанти виконання елементів з'єднання є найбільш оптимальними для забезпечення надійного та безпечного приєднання з'єднувача із трубопровідною системою з одного боку та газового, сантехнічного, опалювального тощо обладнання з іншого боку. З'єднання ніпеля та рукава зварним швом, а також з'єднання штуцера та рукава зварним швом дозволяє забезпечити виробу високу механічну міцність та герметичність. Корисна модель, що заявляється, пояснюється за допомогою наступних фігур: фіг. 1 - загальний вигляд варіанта виконання з'єднувача сильфонного типу, де елементи з'єднання представляють собою накидні гайки; фіг. 2 - загальний вигляд варіанта виконання з'єднувача сильфонного типу, де елементи з'єднання представляють собою ніпелі із гайкою; фіг. 3 - загальний вигляд варіанта виконання з'єднувача сильфонного типу, де елементи з'єднання представляють собою ніпель із гайкою та штуцер; фіг. 4 - загальний вигляд гнучкого рукава з'єднувача. 1 UA 87996 U 5 10 15 20 25 30 З'єднувач сильфонного типу 1 містить гнучкий рукав 2 із ребрами 3 жорсткості та елементи з'єднання, розміщені на його кінцях. Гнучкий рукав 2 виконаний із нержавіючої сталі. Згідно з корисною моделлю, співвідношення діаметра рукава D та діаметра ребер жорсткості d складає 0,65-0,85. Наприклад, при діаметрі рукава D 12 мм, діаметр ребер жорсткості d не повинен перевищувати 18,5 мм та бути меншим ніж 14,1 мм. На фіг. 1 представлений з'єднувач 1, у якому елементи з'єднання представляють собою накидні гайки 4, розміщені на кінцях рукава 2. Накидні гайки 4 закріплені на рукаві 2 шляхом розвальцьовування кінцевих ребер 3 жорсткості рукава 2. На фіг. 2 представлений з'єднувач 1, у якому елементи з'єднання представляють собою ніпелі 5, заплечик яких охоплений накидною гайкою 4, розміщені на кінцях рукава, що представляють собою кінцевик. На фіг. 3 представлений з'єднувач 1, у якому елементи з'єднання представляють собою ніпель 5, заплечик якого охоплений накидною гайкою 4, розміщений на одному кінці рукава 2 та штуцер 6, розміщений на іншому кінці рукава 2. З'єднання ніпеля 5 та рукава 2, а також штуцера 6 та рукава 2 виконане зварним швом. Варіанти виконання з'єднувача, представлені на фіг. 2 та фіг. 3 виконані із можливістю підведення переважно газу, а варіант виконання з'єднувача, представлений на фіг. 1 виконаний із можливістю підведення переважно води. Для забезпечення герметичності з'єднувач 1 забезпечений прокладками 7, розташовуваними в елементах з'єднання. Корисна модель використовується в такий спосіб. Перед встановленням з'єднувача 1 у місці монтажу попередньо проводять огляд його поверхні, зокрема здебільшого рукава 2 та елементів з'єднання, на наявність можливих дефектів. Встановлюють з'єднувач таким чином, щоб уникнути перекручування та натягування рукава 2. До обладнання та трубопроводу з'єднувач приєднують за допомогою елементів з'єднання, наприклад гайок 4 або штуцера 6, через прокладку 7. Після встановлення з'єднувача 1 протягом певного часу (близько 30-40 хвилин) спостерігають за ним на предмет виявлення витоків. З'єднувачі, призначені для підведення газу, можуть бути встановлені також через діелектричну вставку для запобігання протікання токів витоку. Таким чином, корисна модель, що заявляється, забезпечує збільшення безпеки при монтажі та експлуатації з'єднувача сильфонного типу в умовах довготривалих механічних, хімічних та теплових навантажень протягом всього терміну експлуатації, зокрема забезпечує високі показники герметичності та міцності. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 1. З'єднувач сильфонного типу, що містить гнучкий рукав із ребрами жорсткості та елементи з'єднання, розміщені на його кінцях, який відрізняється тим, що співвідношення діаметра рукава та діаметра ребер жорсткості складає 0,65-0,85. 2. З'єднувач за п. 1, який відрізняється тим, що елементи з'єднання представляють собою накидні гайки, розміщені на кінцях рукава. 3. З'єднувач за п. 1, який відрізняється тим, що елементи з'єднання представляють собою ніпелі, заплечик яких охоплений накидною гайкою, розміщені на кінцях рукава. 4. З'єднувач за п. 1, який відрізняється тим, що елементи з'єднання представляють собою ніпель, заплечик якого охоплений накидною гайкою, розміщений на одному кінці рукава та штуцер, розміщений на іншому кінці рукава. 5. З'єднувач за пп. 3-4, який відрізняється тим, що з'єднання ніпеля та рукава виконане зварним швом. 6. З'єднувач за п. 4, який відрізняється тим, що з'єднання штуцера та рукава виконане зварним швом. 7. З'єднувач за п. 1, який відрізняється тим, що виконаний із можливістю підведення води або газу. 2 UA 87996 U 3 UA 87996 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
