Пристрій для прокатки порошкових матеріалів на металевій підкладці

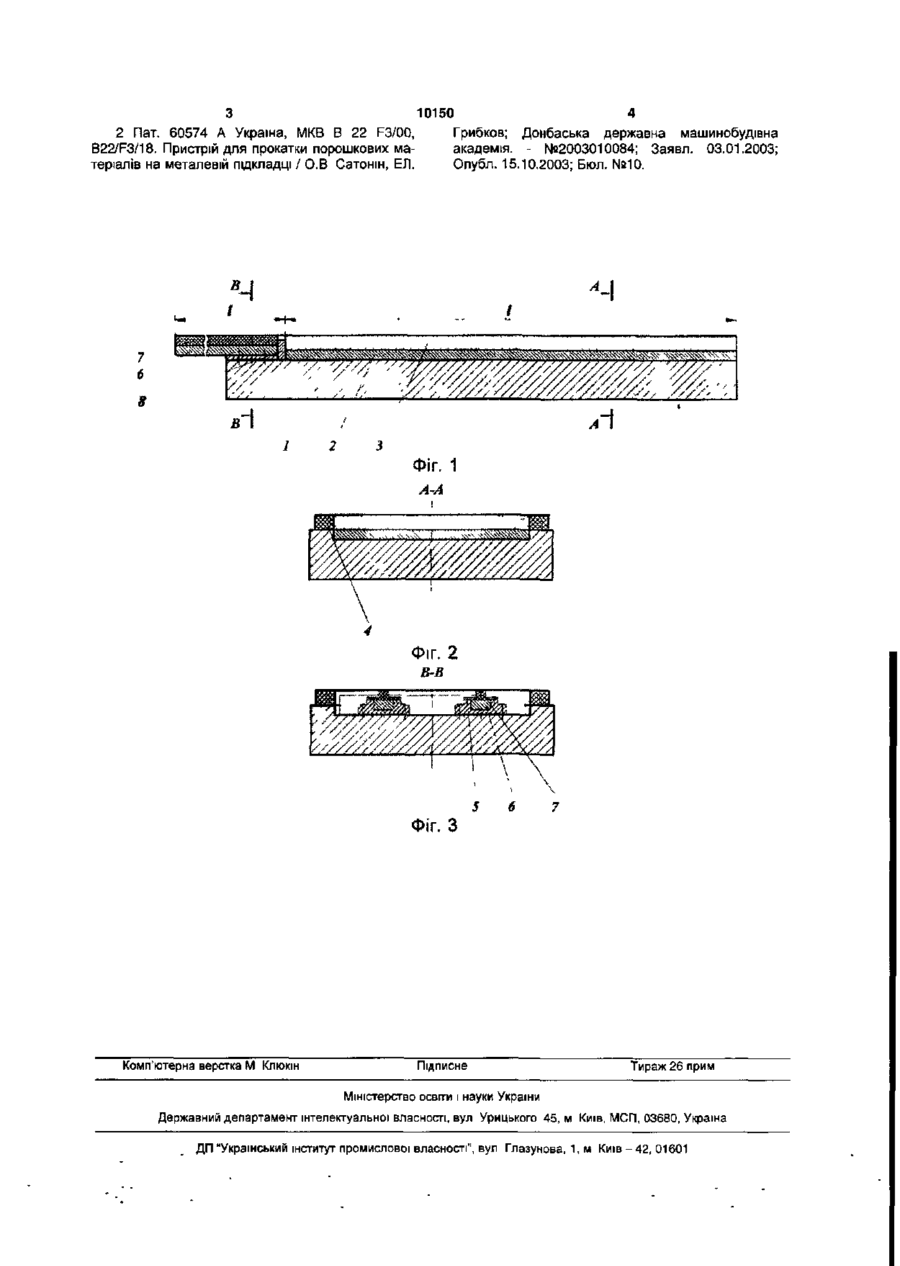

Пристрій для прокатки порошкових матеріалів на металевій підкладці, який містить плиту з пазом глибиною, рівною товщині підкладки, та еластичні елементи, що закріплені на плиті по бокових ЗОВНІШНІХ кромках паза, який відрізняється тим, що в пазу задньої частини плити закріплені опори з антифрикційного матеріалу, у яких установлені штанги, на котрих закріплені еластичні елементи, а до передніх КІНЦІВ штанг закріплена лінійка. Корисна модель відноситься до галузі порошкової металургії і може бути використана для прокатки порошкових матеріалів на металевій підкладці. Відомий пристрій для одержання біметалічних пластин заданих розмірів і форми. Цей пристрій включає плиту, у якій виконано паз для розміщення підкладок [1]. За прототип вибрано пристрій для прокатки порошкових матеріалів на металевій підкладці [2], що включає плиту з пазом глибиною рівною товщині підкладки та еластичні елементи, що закріплені на плиті по боковим ЗОВНІШНІМ кромкам пазу. Цей пристрій дозволяє підвищити рівномірність розподілу щільності порошку та запобігти розсипанню порошку по бічним крайкам листа. До недоліків цього пристрою слід віднести те, що після прокатки лист треба вручну знімати з плити, а сам пристрій, який може важити десятки кілограмів, необхідно транспортувати на вхідну сторону прокатного стана за допомогою додаткових пристроїв. В основу корисної моделі поставлено задачу зниження величини пауз у ритмі прокатки за рахунок механізації процесу зняття листа з плити. Поставлена задача вирішується шляхом установки виштовхувача в додатковій задній частині пристрою в пазу. Виштовхувач являє собою дві штанги з лінійкою, що розміщені в підшипникових опорах ковзання. Для можливості перетворення обертального руху прокатних валків у лінійне поступальне переміщення ЛІНІЙОК на останніх встановлені елементи з еластичного матеріалу таким чином, щоб вони могли пружно деформуватися у вогнищі деформації та створювати необхідне зусилля для руху лінійок. Суть запропонованої корисної' моделі пояснюється кресленням (фіг. 1), на якому зображено плиту 1 з металевою підкладкою 2, на який знаходиться порошок 3. На плиті по боковим зовнішнім кромкам пазу закріплені еластичні елементи 4 (фіг.2). У пазу задньої частини плити закріплені опори 5 з антифрикційного матеріалу, у яких установлені штанги 6 (фіг.З). На штангах 6 закріплені еластичні елементи 7, а до передніх КІНЦІВ штанг закріплена лінійка 8 (фіг. 1). Після виходу листа з вогнища деформації пристрій упирається в упори, установлені на вихідній стороні робочої КЛІТІ прокатного стану. Таким чином, частина плити залишається у вогнищі деформації. У цей момент пружні елементи, що закріплені на штангах виштовхувача входять у контакт із робочими валками і під дією моменту прокатки починається переміщення штанг із лінійкою в напрямку прокатки. Переміщаючи лінійка виштовхує прокатний лист із плити. Після того, як лист буде знято з плити стан зупиняють і починають обертати валки в зворотну сторону. Під дією сил тертя, що виникають при пружній деформації еластичних елементів, закріплених як на штанзі, так і по бічних зовнішніх крайках паза пристрій повертається у своє вихідне положення. Джерела інформації: 1 А. с. 621473 СССР, МКИ В22 F3/18. Устройство для прокатки металлических порошков / Е. И. Астров, В.М. Парышев, Ю.А. Шоткин и др. о ю О) З 10150 4 2 Пат. 60574 А Україна, МКВ В 22 F3/00, Грибков; Донбаська державна машинобудівна B22/F3/18. Пристрій для прокатки порошкових маакадемія. - №2003010084; Заявл. 03.01.2003; теріалів на металевій підкладці / О.В Сатонін, ЕЛ. Опубл. 15.10.2003; Бюл. №10. ФІГ. 1 Фіг. З Комп'ютерна верстка М Клююн Підписне Тираж 26 прим Міністерство освгги і науки України Державний департамент інтелектуальної власності, вул Урицького 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
