Об’ємна монолітна підпірна стіна

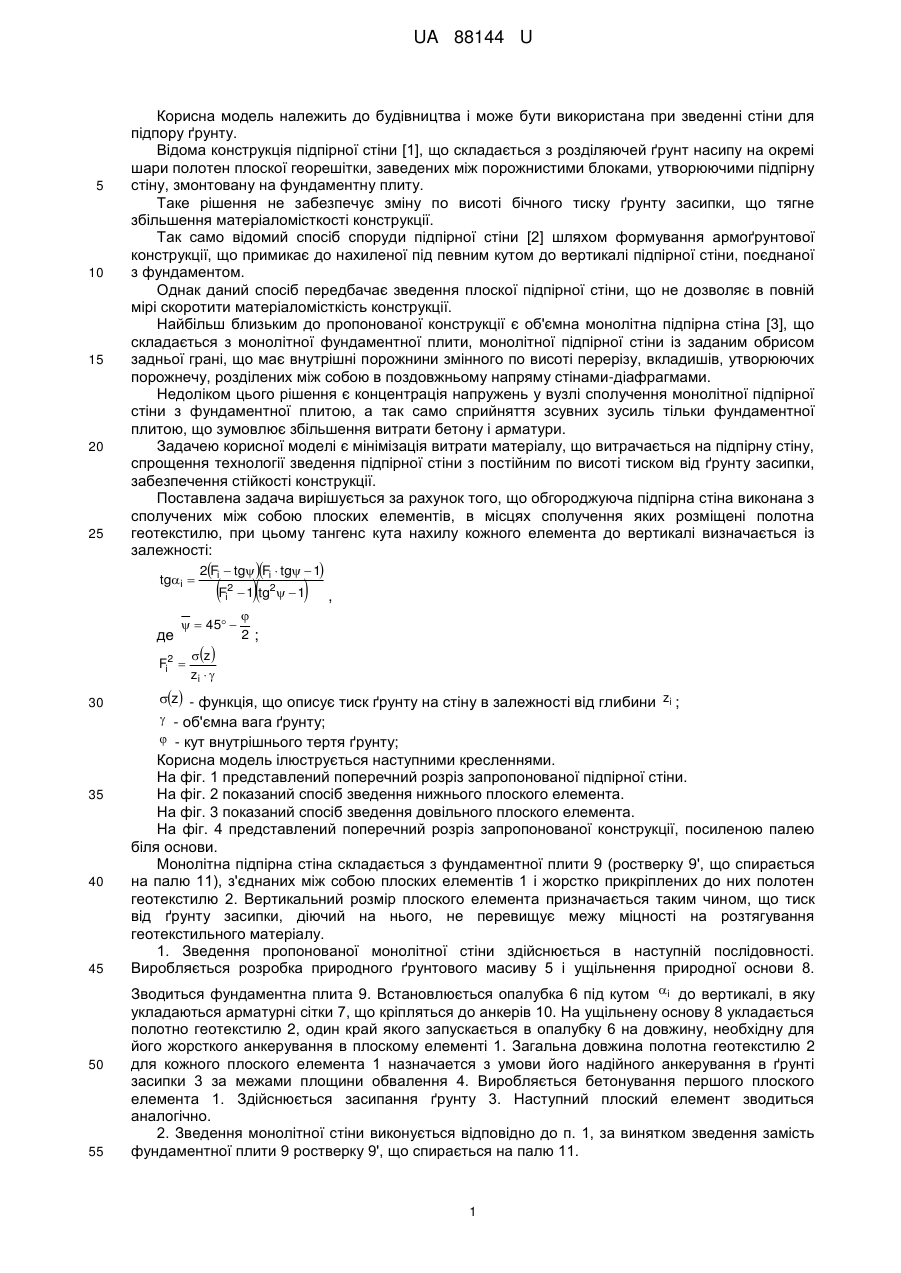

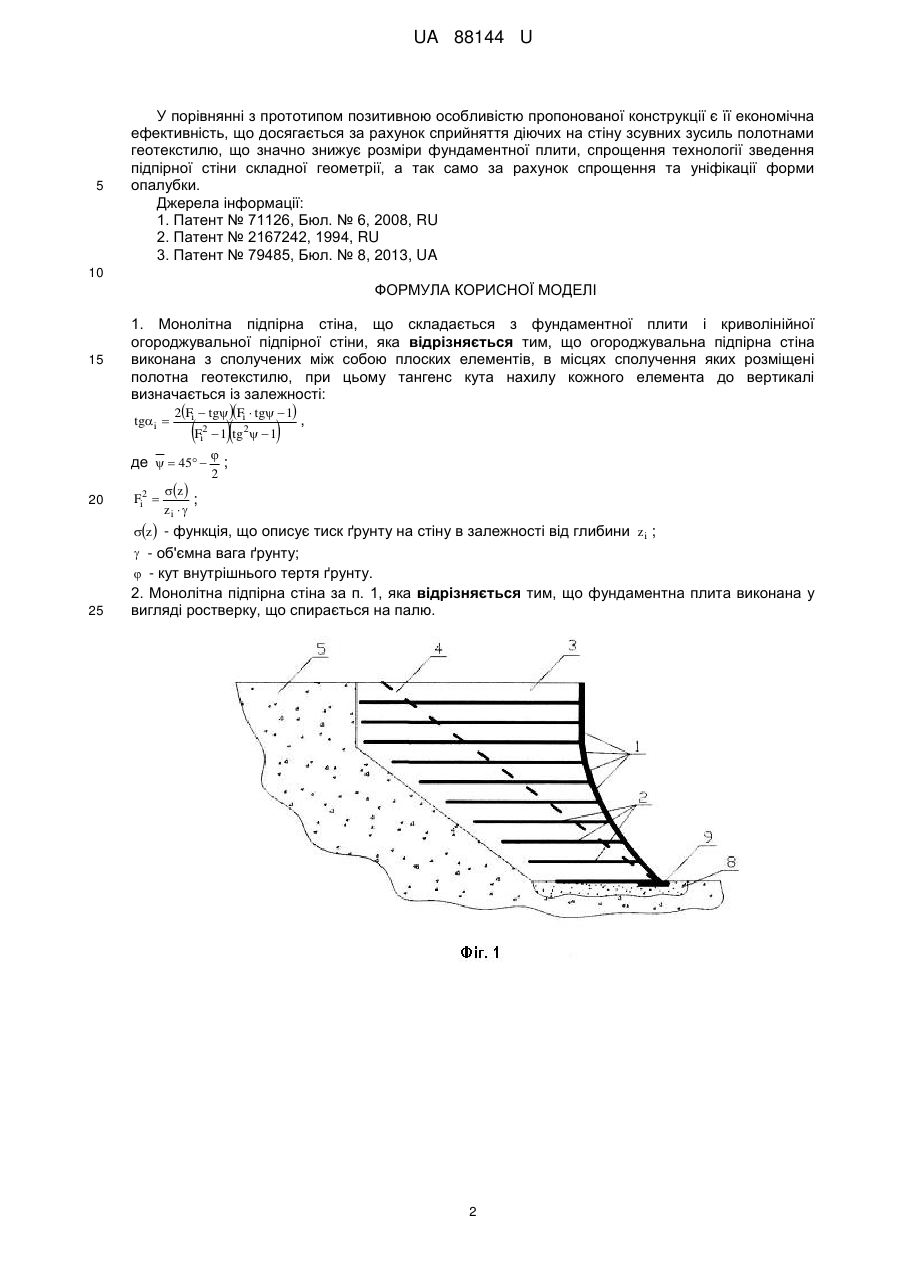

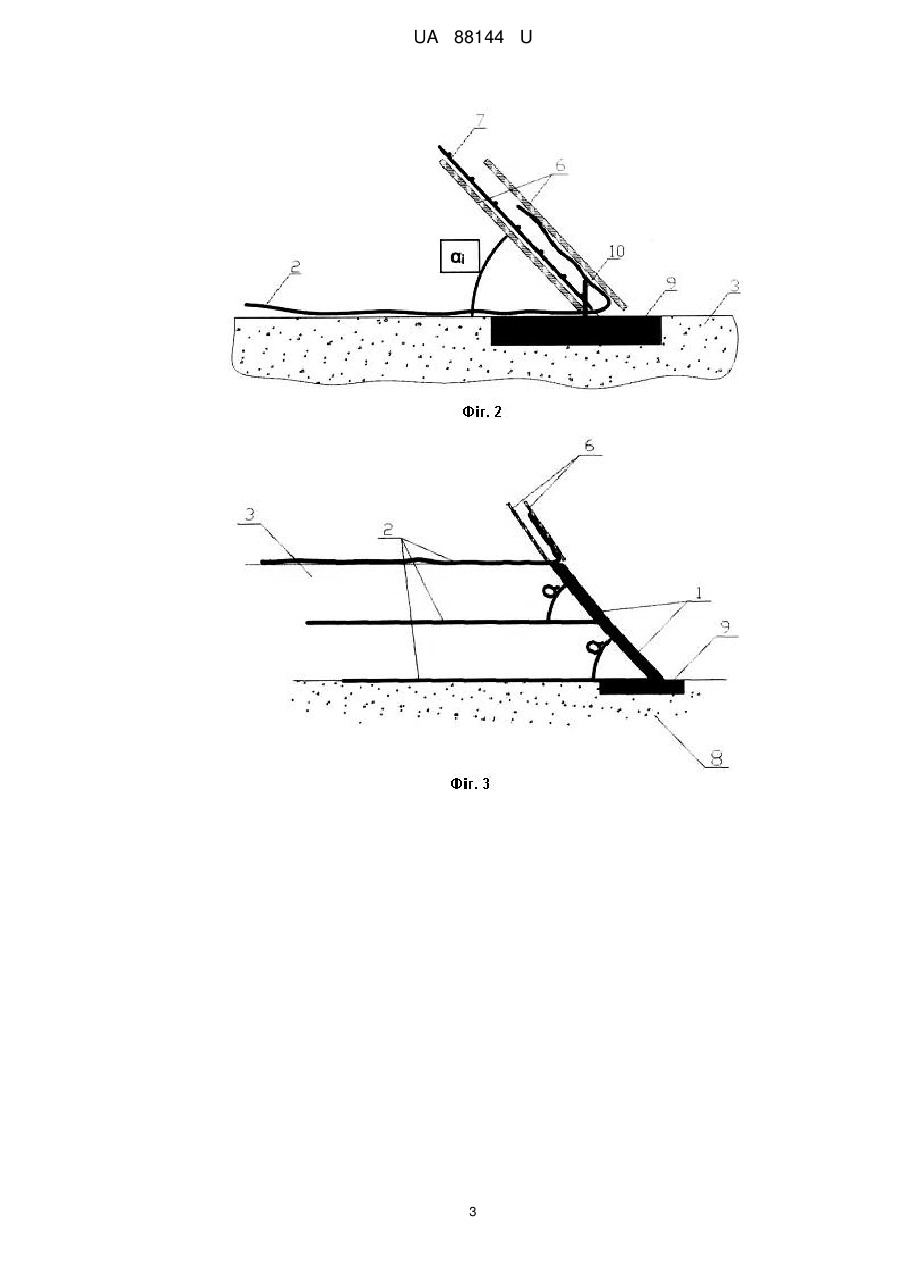

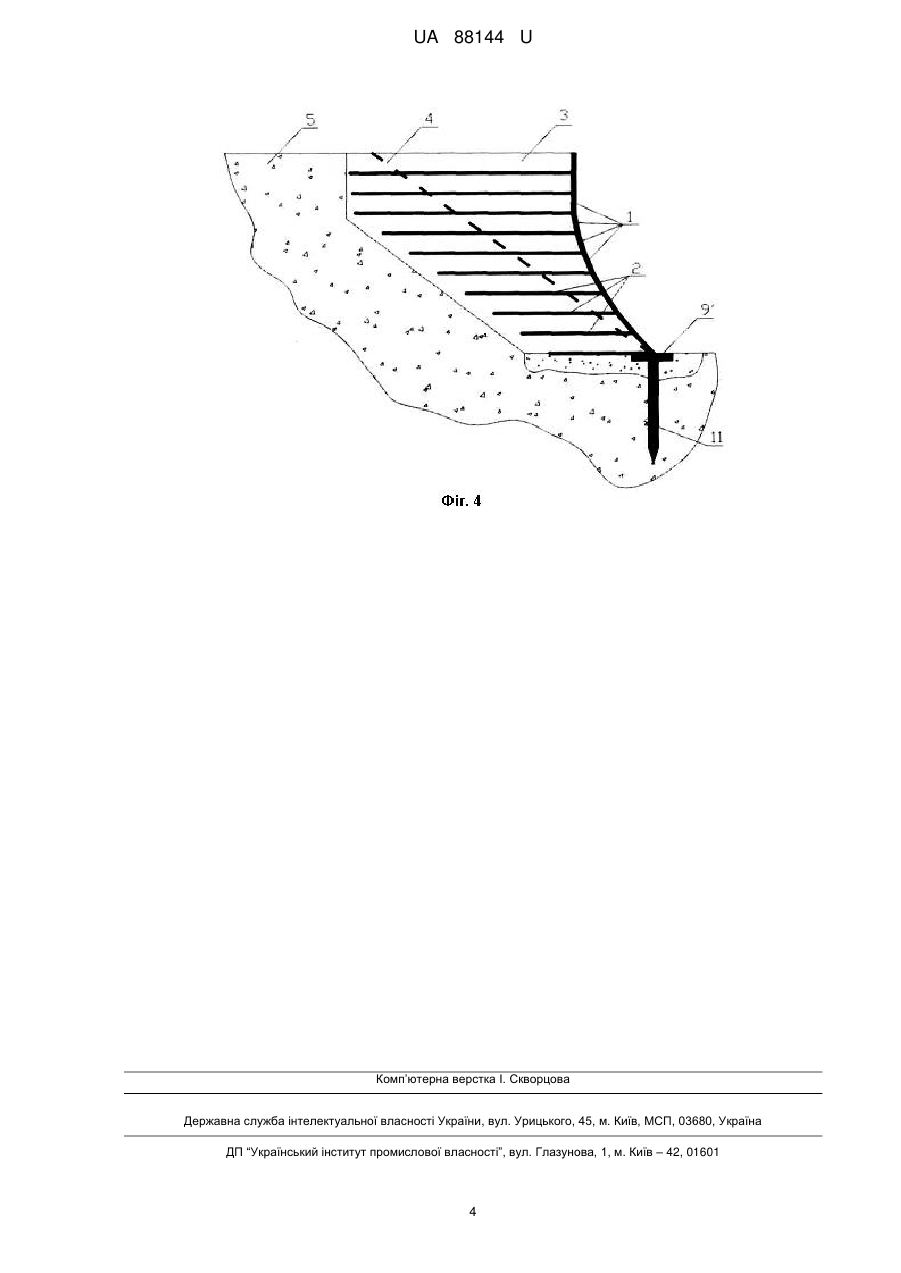

Реферат: UA 88144 U UA 88144 U 5 10 15 20 25 Корисна модель належить до будівництва і може бути використана при зведенні стіни для підпору ґрунту. Відома конструкція підпірної стіни [1], що складається з розділяючей ґрунт насипу на окремі шари полотен плоскої георешітки, заведених між порожнистими блоками, утворюючими підпірну стіну, змонтовану на фундаментну плиту. Таке рішення не забезпечує зміну по висоті бічного тиску ґрунту засипки, що тягне збільшення матеріаломісткості конструкції. Так само відомий спосіб споруди підпірної стіни [2] шляхом формування армоґрунтової конструкції, що примикає до нахиленої під певним кутом до вертикалі підпірної стіни, поєднаної з фундаментом. Однак даний спосіб передбачає зведення плоскої підпірної стіни, що не дозволяє в повній мірі скоротити матеріаломісткість конструкції. Найбільш близьким до пропонованої конструкції є об'ємна монолітна підпірна стіна [3], що складається з монолітної фундаментної плити, монолітної підпірної стіни із заданим обрисом задньої грані, що має внутрішні порожнини змінного по висоті перерізу, вкладишів, утворюючих порожнечу, розділених між собою в поздовжньому напряму стінами-діафрагмами. Недоліком цього рішення є концентрація напружень у вузлі сполучення монолітної підпірної стіни з фундаментної плитою, а так само сприйняття зсувних зусиль тільки фундаментної плитою, що зумовлює збільшення витрати бетону і арматури. Задачею корисної моделі є мінімізація витрати матеріалу, що витрачається на підпірну стіну, спрощення технології зведення підпірної стіни з постійним по висоті тиском від ґрунту засипки, забезпечення стійкості конструкції. Поставлена задача вирішується за рахунок того, що обгороджуюча підпірна стіна виконана з сполучених між собою плоских елементів, в місцях сполучення яких розміщені полотна геотекстилю, при цьому тангенс кута нахилу кожного елемента до вертикалі визначається із залежності: tgi  2Fi  tgFi  tg  1 F  1tg   1 2 i 2 ,    45  2; де z  Fi2  zi   30 35 40 45 50 55 z - функція, що описує тиск ґрунту на стіну в залежності від глибини zi ;  - об'ємна вага ґрунту;  - кут внутрішнього тертя ґрунту; Корисна модель ілюструється наступними кресленнями. На фіг. 1 представлений поперечний розріз запропонованої підпірної стіни. На фіг. 2 показаний спосіб зведення нижнього плоского елемента. На фіг. 3 показаний спосіб зведення довільного плоского елемента. На фіг. 4 представлений поперечний розріз запропонованої конструкції, посиленою палею біля основи. Монолітна підпірна стіна складається з фундаментної плити 9 (ростверку 9', що спирається на палю 11), з'єднаних між собою плоских елементів 1 і жорстко прикріплених до них полотен геотекстилю 2. Вертикальний розмір плоского елемента призначається таким чином, що тиск від ґрунту засипки, діючий на нього, не перевищує межу міцності на розтягування геотекстильного матеріалу. 1. Зведення пропонованої монолітної стіни здійснюється в наступній послідовності. Виробляється розробка природного ґрунтового масиву 5 і ущільнення природної основи 8. Зводиться фундаментна плита 9. Встановлюється опалубка 6 під кутом i до вертикалі, в яку укладаються арматурні сітки 7, що кріпляться до анкерів 10. На ущільнену основу 8 укладається полотно геотекстилю 2, один край якого запускається в опалубку 6 на довжину, необхідну для його жорсткого анкерування в плоскому елементі 1. Загальна довжина полотна геотекстилю 2 для кожного плоского елемента 1 назначается з умови його надійного анкерування в ґрунті засипки 3 за межами площини обвалення 4. Виробляється бетонування першого плоского елемента 1. Здійснюється засипання ґрунту 3. Наступний плоский елемент зводиться аналогічно. 2. Зведення монолітної стіни виконується відповідно до п. 1, за винятком зведення замість фундаментної плити 9 ростверку 9', що спирається на палю 11. 1 UA 88144 U 5 У порівнянні з прототипом позитивною особливістю пропонованої конструкції є її економічна ефективність, що досягається за рахунок сприйняття діючих на стіну зсувних зусиль полотнами геотекстилю, що значно знижує розміри фундаментної плити, спрощення технології зведення підпірної стіни складної геометрії, а так само за рахунок спрощення та уніфікації форми опалубки. Джерела інформації: 1. Патент № 71126, Бюл. № 6, 2008, RU 2. Патент № 2167242, 1994, RU 3. Патент № 79485, Бюл. № 8, 2013, UA 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 1. Монолітна підпірна стіна, що складається з фундаментної плити і криволінійної огороджувальної підпірної стіни, яка відрізняється тим, що огороджувальна підпірна стіна виконана з сполучених між собою плоских елементів, в місцях сполучення яких розміщені полотна геотекстилю, при цьому тангенс кута нахилу кожного елемента до вертикалі визначається із залежності: tgi  2Fi  tgFi  tg  1 F 1tg  1 2 i де   45  20 Fi2  z  ; zi   2 ,  ; 2 z - функція, що описує тиск ґрунту на стіну в залежності від глибини zi ;  - об'ємна вага ґрунту;  - кут внутрішнього тертя ґрунту. 25 2. Монолітна підпірна стіна за п. 1, яка відрізняється тим, що фундаментна плита виконана у вигляді ростверку, що спирається на палю. 2 UA 88144 U 3 UA 88144 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
