Об’ємна монолітна підпірна стіна

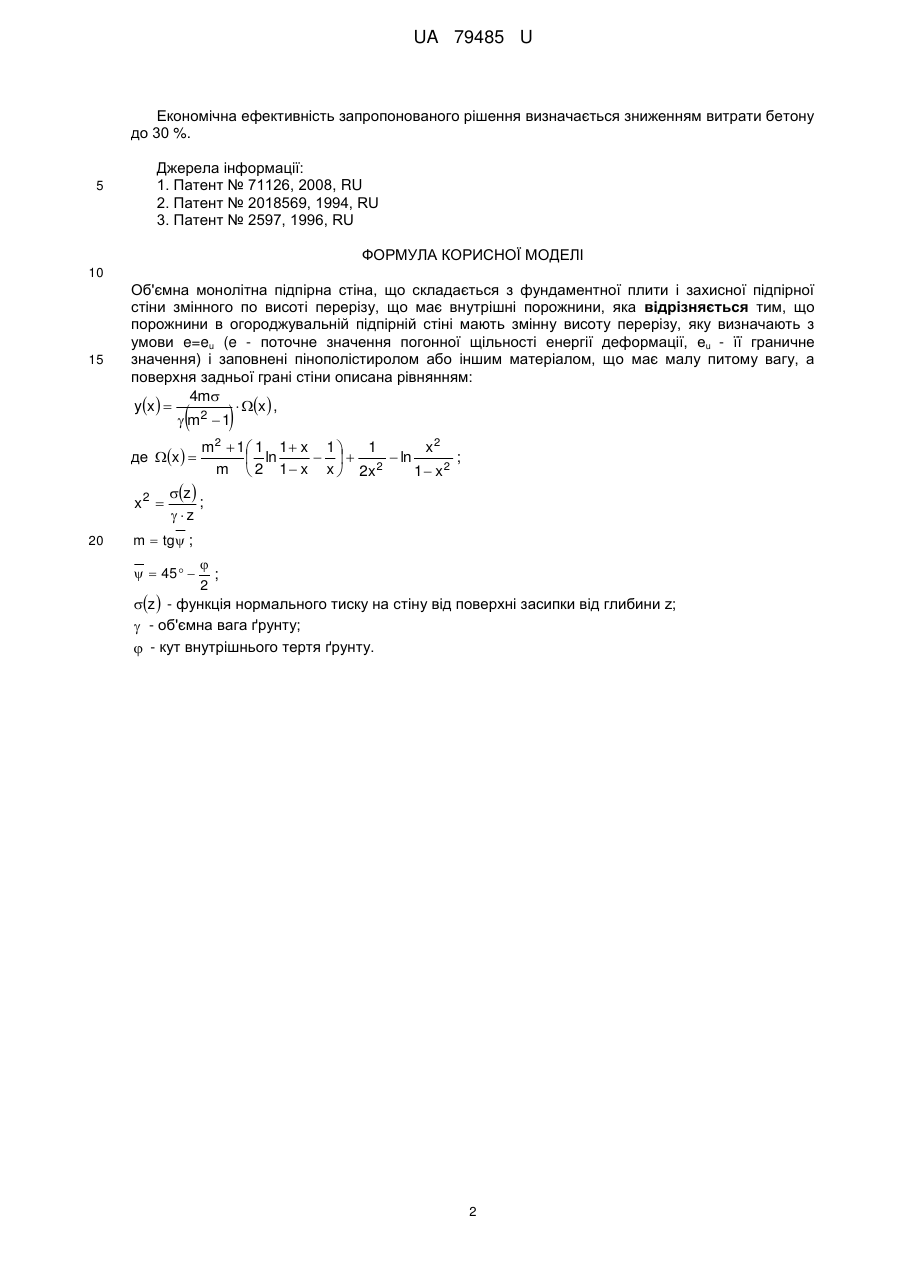

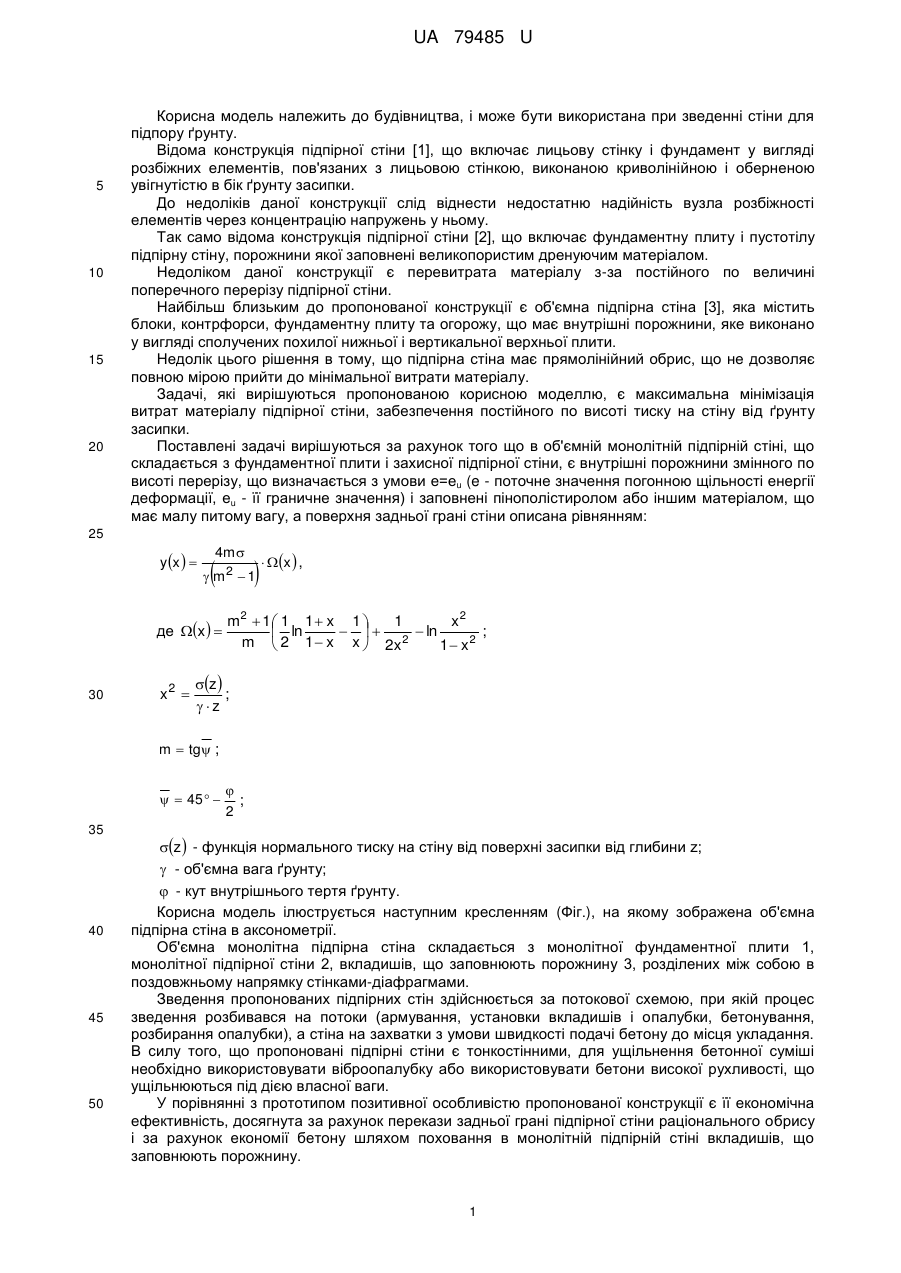

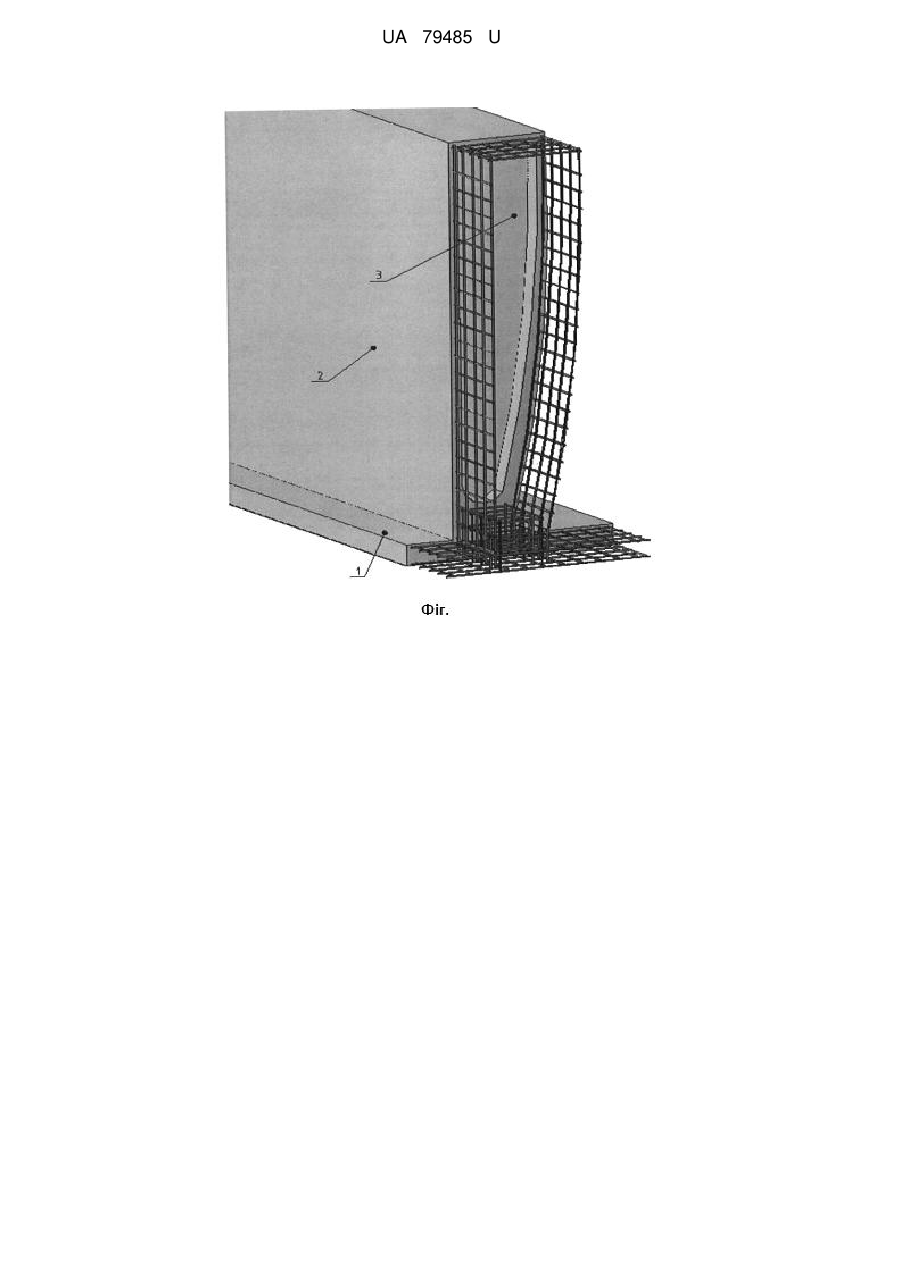

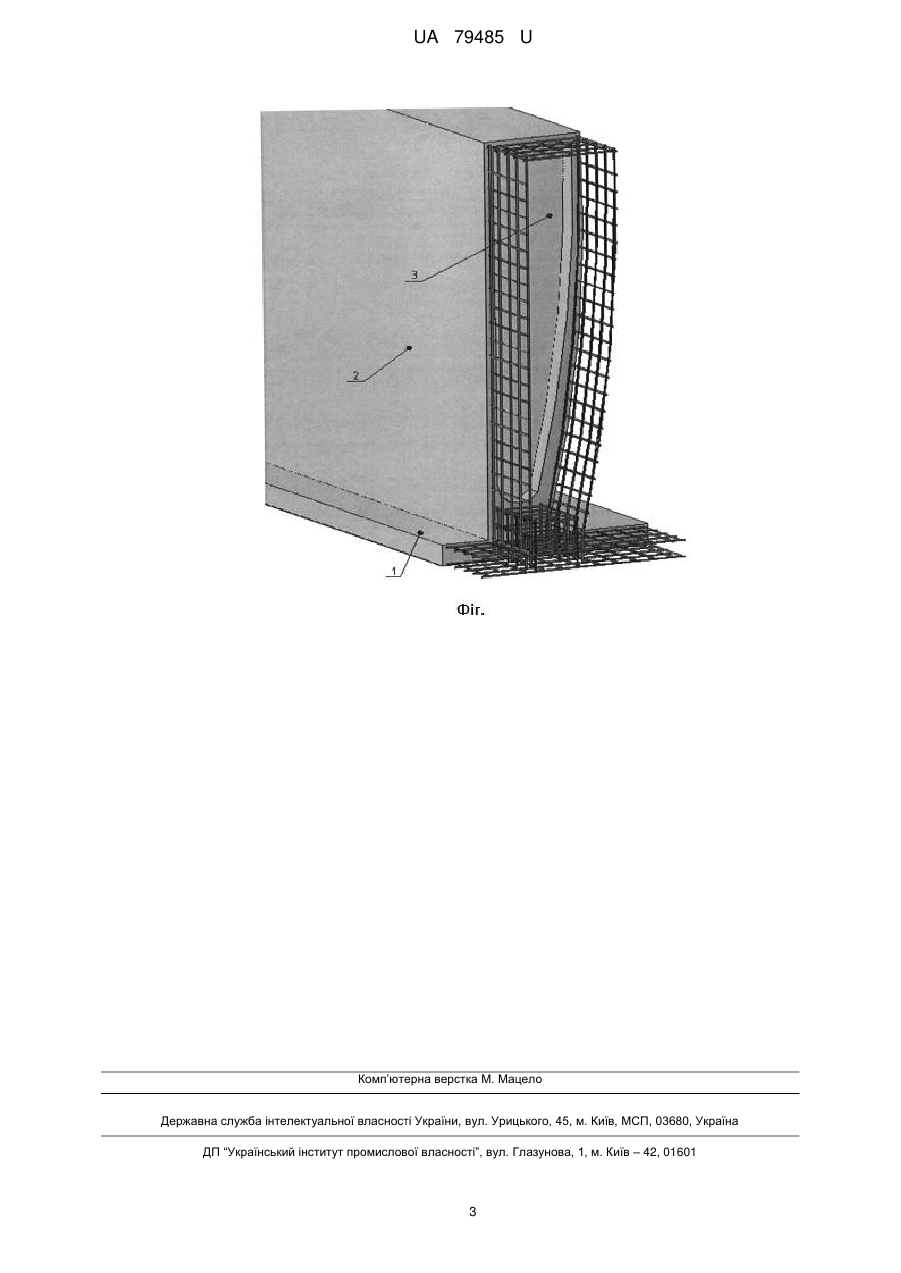

Реферат: Об'ємна монолітна підпірна стіна, що складається з фундаментної плити і захисної підпірної стіни змінного по висоті перерізу, що має внутрішні порожнини, причому порожнини в огороджувальній підпірній стіні мають змінну висоту перерізу, яку визначають з умови e=eu (e поточне значення погонної щільності енергії деформації, еu - її граничне значення) і заповнені пінополістиролом або іншим матеріалом, що має малу питому вагу. UA 79485 U (54) ОБ'ЄМНА МОНОЛІТНА ПІДПІРНА СТІНА UA 79485 U UA 79485 U 5 10 15 20 Корисна модель належить до будівництва, і може бути використана при зведенні стіни для підпору ґрунту. Відома конструкція підпірної стіни [1], що включає лицьову стінку і фундамент у вигляді розбіжних елементів, пов'язаних з лицьовою стінкою, виконаною криволінійною і оберненою увігнутістю в бік ґрунту засипки. До недоліків даної конструкції слід віднести недостатню надійність вузла розбіжності елементів через концентрацію напружень у ньому. Так само відома конструкція підпірної стіни [2], що включає фундаментну плиту і пустотілу підпірну стіну, порожнини якої заповнені великопористим дренуючим матеріалом. Недоліком даної конструкції є перевитрата матеріалу з-за постійного по величині поперечного перерізу підпірної стіни. Найбільш близьким до пропонованої конструкції є об'ємна підпірна стіна [3], яка містить блоки, контрфорси, фундаментну плиту та огорожу, що має внутрішні порожнини, яке виконано у вигляді сполучених похилої нижньої і вертикальної верхньої плити. Недолік цього рішення в тому, що підпірна стіна має прямолінійний обрис, що не дозволяє повною мірою прийти до мінімальної витрати матеріалу. Задачі, які вирішуються пропонованою корисною моделлю, є максимальна мінімізація витрат матеріалу підпірної стіни, забезпечення постійного по висоті тиску на стіну від ґрунту засипки. Поставлені задачі вирішуються за рахунок того що в об'ємній монолітній підпірній стіні, що складається з фундаментної плити і захисної підпірної стіни, є внутрішні порожнини змінного по висоті перерізу, що визначається з умови e=еu (e - поточне значення погонною щільності енергії деформації, еu - її граничне значення) і заповнені пінополістиролом або іншим матеріалом, що має малу питому вагу, а поверхня задньої грані стіни описана рівнянням: 25 yx   4m  де x   30 x2    x ,  m2  1 m2  1  1 1  x 1  1 x2    ln ;  ln m  2 1  x x  2x 2 1 x2 z  ; z m  tg ;   45   35 40 45 50  ; 2 z  - функція нормального тиску на стіну від поверхні засипки від глибини z;  - об'ємна вага ґрунту;  - кут внутрішнього тертя ґрунту. Корисна модель ілюструється наступним кресленням (Фіг.), на якому зображена об'ємна підпірна стіна в аксонометрії. Об'ємна монолітна підпірна стіна складається з монолітної фундаментної плити 1, монолітної підпірної стіни 2, вкладишів, що заповнюють порожнину 3, розділених між собою в поздовжньому напрямку стінками-діафрагмами. Зведення пропонованих підпірних стін здійснюється за потокової схемою, при якій процес зведення розбивався на потоки (армування, установки вкладишів і опалубки, бетонування, розбирання опалубки), а стіна на захватки з умови швидкості подачі бетону до місця укладання. В силу того, що пропоновані підпірні стіни є тонкостінними, для ущільнення бетонної суміші необхідно використовувати віброопалубку або використовувати бетони високої рухливості, що ущільнюються під дією власної ваги. У порівнянні з прототипом позитивної особливістю пропонованої конструкції є її економічна ефективність, досягнута за рахунок перекази задньої грані підпірної стіни раціонального обрису і за рахунок економії бетону шляхом поховання в монолітній підпірній стіні вкладишів, що заповнюють порожнину. 1 UA 79485 U Економічна ефективність запропонованого рішення визначається зниженням витрати бетону до 30 %. 5 Джерела інформації: 1. Патент № 71126, 2008, RU 2. Патент № 2018569, 1994, RU 3. Патент № 2597, 1996, RU ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Об'ємна монолітна підпірна стіна, що складається з фундаментної плити і захисної підпірної стіни змінного по висоті перерізу, що має внутрішні порожнини, яка відрізняється тим, що порожнини в огороджувальній підпірній стіні мають змінну висоту перерізу, яку визначають з умови e=eu (e - поточне значення погонної щільності енергії деформації, еu - її граничне значення) і заповнені пінополістиролом або іншим матеріалом, що має малу питому вагу, а поверхня задньої грані стіни описана рівнянням: 4m yx    x  ,  m2  1  де x   x2  20  2 m  1 1 1 x 1  1 x2    ln ;  ln m  2 1  x x  2x 2 1 x2 z  ; z m  tg ;  ; 2 z  - функція нормального тиску на стіну від поверхні засипки від глибини z;  - об'ємна вага ґрунту;  - кут внутрішнього тертя ґрунту.   45   2 UA 79485 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
