Пелюстковий грохот-охолоджувач

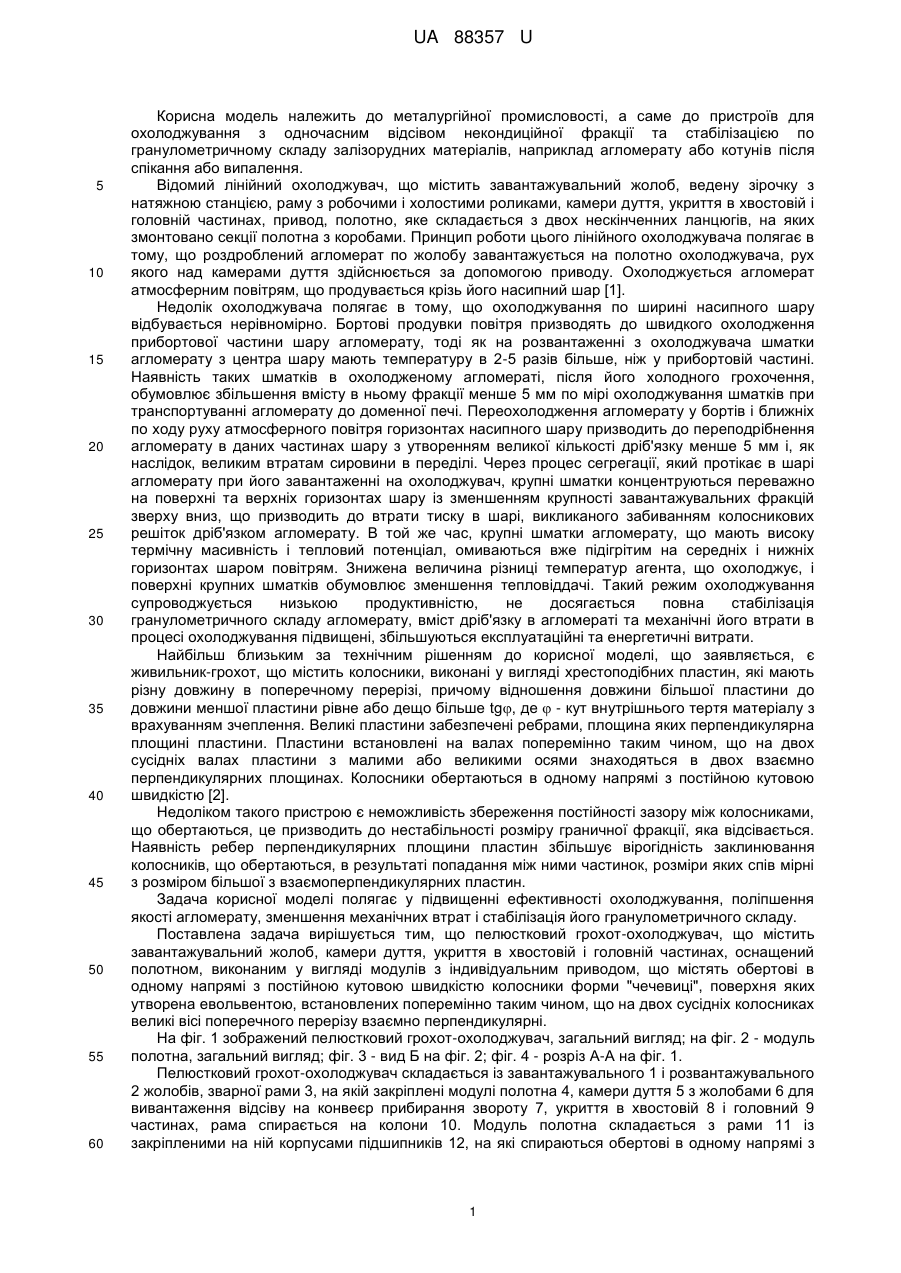

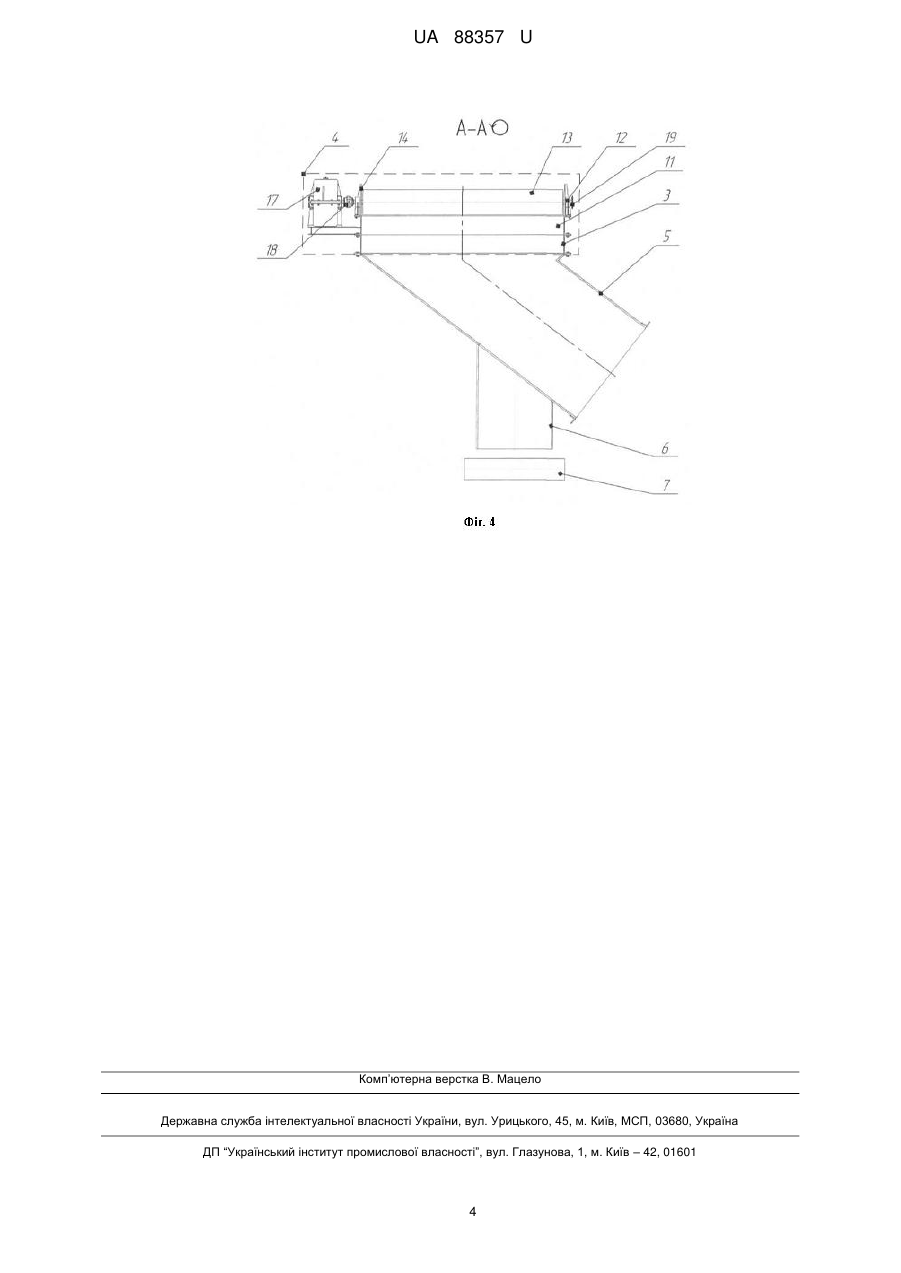

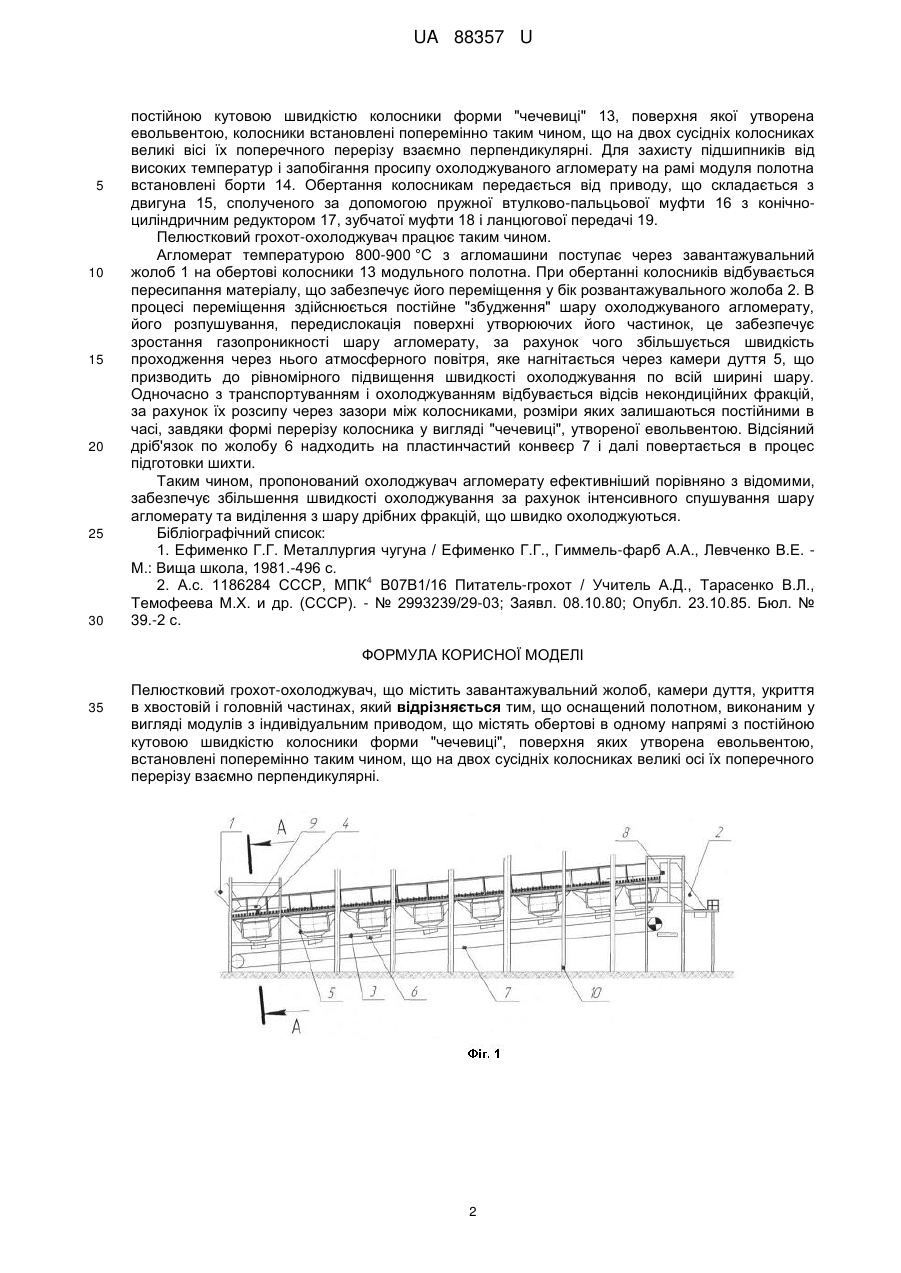

Реферат: Пелюстковий грохот-охолоджувач містить завантажувальний жолоб, камери дуття, укриття в хвостовій і головній частинах. Грохот оснащений полотном, виконаним у вигляді модулів з індивідуальним приводом, що містять обертові в одному напрямі з постійною кутовою швидкістю колосники форми "чечевиці", поверхня яких утворена евольвентою, встановлені поперемінно таким чином, що на двох сусідніх колосниках великі осі їх поперечного перерізу взаємно перпендикулярні. UA 88357 U (12) UA 88357 U UA 88357 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до металургійної промисловості, а саме до пристроїв для охолоджування з одночасним відсівом некондиційної фракції та стабілізацією по гранулометричному складу залізорудних матеріалів, наприклад агломерату або котунів після спікання або випалення. Відомий лінійний охолоджувач, що містить завантажувальний жолоб, ведену зірочку з натяжною станцією, раму з робочими і холостими роликами, камери дуття, укриття в хвостовій і головній частинах, привод, полотно, яке складається з двох нескінченних ланцюгів, на яких змонтовано секції полотна з коробами. Принцип роботи цього лінійного охолоджувача полягає в тому, що роздроблений агломерат по жолобу завантажується на полотно охолоджувача, рух якого над камерами дуття здійснюється за допомогою приводу. Охолоджується агломерат атмосферним повітрям, що продувається крізь його насипний шар [1]. Недолік охолоджувача полягає в тому, що охолоджування по ширині насипного шару відбувається нерівномірно. Бортові продувки повітря призводять до швидкого охолодження прибортової частини шару агломерату, тоді як на розвантаженні з охолоджувача шматки агломерату з центра шару мають температуру в 2-5 разів більше, ніж у прибортовій частині. Наявність таких шматків в охолодженому агломераті, після його холодного грохочення, обумовлює збільшення вмісту в ньому фракції менше 5 мм по мірі охолоджування шматків при транспортуванні агломерату до доменної печі. Переохолодження агломерату у бортів і ближніх по ходу руху атмосферного повітря горизонтах насипного шару призводить до переподрібнення агломерату в даних частинах шару з утворенням великої кількості дріб'язку менше 5 мм і, як наслідок, великим втратам сировини в переділі. Через процес сегрегації, який протікає в шарі агломерату при його завантаженні на охолоджувач, крупні шматки концентруються переважно на поверхні та верхніх горизонтах шару із зменшенням крупності завантажувальних фракцій зверху вниз, що призводить до втрати тиску в шарі, викликаного забиванням колосникових решіток дріб'язком агломерату. В той же час, крупні шматки агломерату, що мають високу термічну масивність і тепловий потенціал, омиваються вже підігрітим на середніх і нижніх горизонтах шаром повітрям. Знижена величина різниці температур агента, що охолоджує, і поверхні крупних шматків обумовлює зменшення тепловіддачі. Такий режим охолоджування супроводжується низькою продуктивністю, не досягається повна стабілізація гранулометричного складу агломерату, вміст дріб'язку в агломераті та механічні його втрати в процесі охолоджування підвищені, збільшуються експлуатаційні та енергетичні витрати. Найбільш близьким за технічним рішенням до корисної моделі, що заявляється, є живильник-грохот, що містить колосники, виконані у вигляді хрестоподібних пластин, які мають різну довжину в поперечному перерізі, причому відношення довжини більшої пластини до довжини меншої пластини рівне або дещо більше tg, де  - кут внутрішнього тертя матеріалу з врахуванням зчеплення. Великі пластини забезпечені ребрами, площина яких перпендикулярна площині пластини. Пластини встановлені на валах поперемінно таким чином, що на двох сусідніх валах пластини з малими або великими осями знаходяться в двох взаємно перпендикулярних площинах. Колосники обертаються в одному напрямі з постійною кутовою швидкістю [2]. Недоліком такого пристрою є неможливість збереження постійності зазору між колосниками, що обертаються, це призводить до нестабільності розміру граничної фракції, яка відсівається. Наявність ребер перпендикулярних площини пластин збільшує вірогідність заклинювання колосників, що обертаються, в результаті попадання між ними частинок, розміри яких спів мірні з розміром більшої з взаємоперпендикулярних пластин. Задача корисної моделі полягає у підвищенні ефективності охолоджування, поліпшення якості агломерату, зменшення механічних втрат і стабілізація його гранулометричного складу. Поставлена задача вирішується тим, що пелюстковий грохот-охолоджувач, що містить завантажувальний жолоб, камери дуття, укриття в хвостовій і головній частинах, оснащений полотном, виконаним у вигляді модулів з індивідуальним приводом, що містять обертові в одному напрямі з постійною кутовою швидкістю колосники форми "чечевиці", поверхня яких утворена евольвентою, встановлених поперемінно таким чином, що на двох сусідніх колосниках великі вісі поперечного перерізу взаємно перпендикулярні. На фіг. 1 зображений пелюстковий грохот-охолоджувач, загальний вигляд; на фіг. 2 - модуль полотна, загальний вигляд; фіг. 3 - вид Б на фіг. 2; фіг. 4 - розріз А-А на фіг. 1. Пелюстковий грохот-охолоджувач складається із завантажувального 1 і розвантажувального 2 жолобів, зварної рами 3, на якій закріплені модулі полотна 4, камери дуття 5 з жолобами 6 для вивантаження відсіву на конвеєр прибирання звороту 7, укриття в хвостовій 8 і головний 9 частинах, рама спирається на колони 10. Модуль полотна складається з рами 11 із закріпленими на ній корпусами підшипників 12, на які спираються обертові в одному напрямі з 1 UA 88357 U 5 10 15 20 25 30 постійною кутовою швидкістю колосники форми "чечевиці" 13, поверхня якої утворена евольвентою, колосники встановлені поперемінно таким чином, що на двох сусідніх колосниках великі вісі їх поперечного перерізу взаємно перпендикулярні. Для захисту підшипників від високих температур і запобігання просипу охолоджуваного агломерату на рамі модуля полотна встановлені борти 14. Обертання колосникам передається від приводу, що складається з двигуна 15, сполученого за допомогою пружної втулково-пальцьової муфти 16 з конічноциліндричним редуктором 17, зубчатої муфти 18 і ланцюгової передачі 19. Пелюстковий грохот-охолоджувач працює таким чином. Агломерат температурою 800-900 °C з агломашини поступає через завантажувальний жолоб 1 на обертові колосники 13 модульного полотна. При обертанні колосників відбувається пересипання матеріалу, що забезпечує його переміщення у бік розвантажувального жолоба 2. В процесі переміщення здійснюється постійне "збудження" шару охолоджуваного агломерату, його розпушування, передислокація поверхні утворюючих його частинок, це забезпечує зростання газопроникності шару агломерату, за рахунок чого збільшується швидкість проходження через нього атмосферного повітря, яке нагнітається через камери дуття 5, що призводить до рівномірного підвищення швидкості охолоджування по всій ширині шару. Одночасно з транспортуванням і охолоджуванням відбувається відсів некондиційних фракцій, за рахунок їх розсипу через зазори між колосниками, розміри яких залишаються постійними в часі, завдяки формі перерізу колосника у вигляді "чечевиці", утвореної евольвентою. Відсіяний дріб'язок по жолобу 6 надходить на пластинчастий конвеєр 7 і далі повертається в процес підготовки шихти. Таким чином, пропонований охолоджувач агломерату ефективніший порівняно з відомими, забезпечує збільшення швидкості охолоджування за рахунок інтенсивного спушування шару агломерату та виділення з шару дрібних фракцій, що швидко охолоджуються. Бібліографічний список: 1. Ефименко Г.Г. Металлургия чугуна / Ефименко Г.Г., Гиммель-фарб А.А., Левченко В.Е. М.: Вища школа, 1981.-496 с. 4 2. А.с. 1186284 СССР, МПК В07В1/16 Питатель-грохот / Учитель А.Д., Тарасенко В.Л., Темофеева М.Х. и др. (СССР). - № 2993239/29-03; Заявл. 08.10.80; Опубл. 23.10.85. Бюл. № 39.-2 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пелюстковий грохот-охолоджувач, що містить завантажувальний жолоб, камери дуття, укриття в хвостовій і головній частинах, який відрізняється тим, що оснащений полотном, виконаним у вигляді модулів з індивідуальним приводом, що містять обертові в одному напрямі з постійною кутовою швидкістю колосники форми "чечевиці", поверхня яких утворена евольвентою, встановлені поперемінно таким чином, що на двох сусідніх колосниках великі осі їх поперечного перерізу взаємно перпендикулярні. 2 UA 88357 U 3 UA 88357 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
