Спосіб підвищення довговічності роботи ланцюгових передач

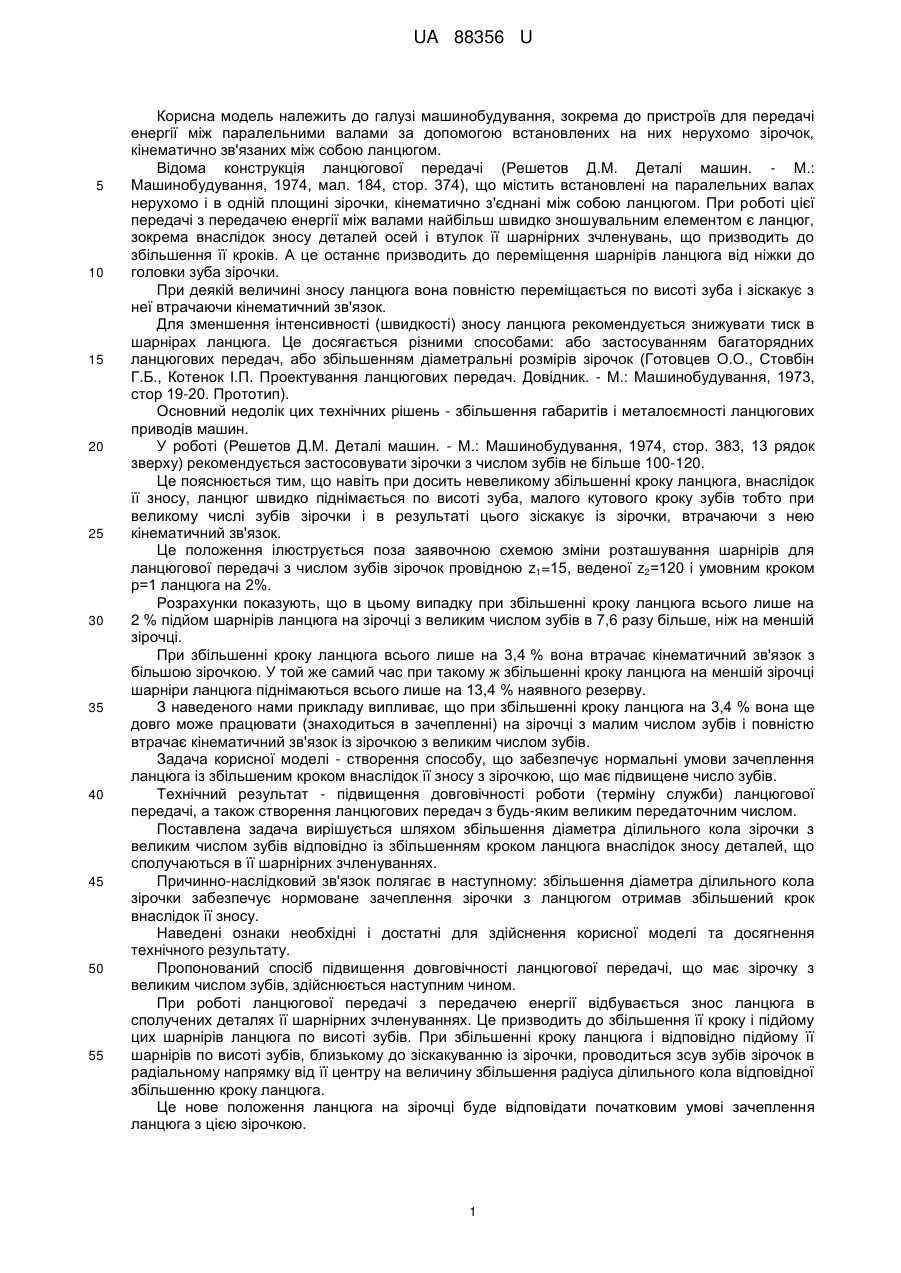

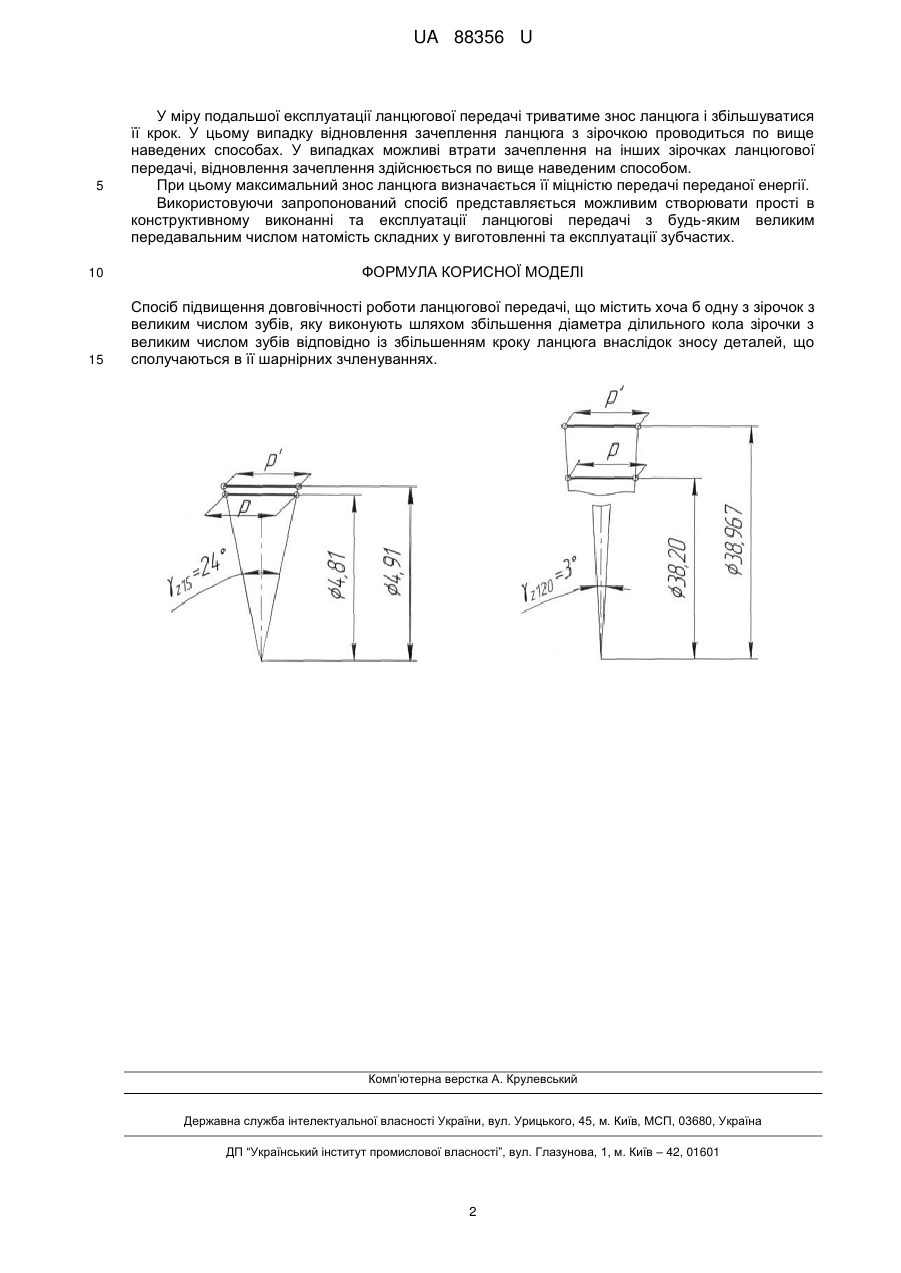

Реферат: Спосіб підвищення довговічності роботи ланцюгової передачі, що містить хоча б одну з зірочок з великим числом зубів, яку виконують шляхом збільшення діаметра ділильного кола зірочки з великим числом зубів відповідно із збільшенням кроку ланцюга внаслідок зносу деталей, що сполучаються в її шарнірних зчленуваннях. UA 88356 U (12) UA 88356 U UA 88356 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі машинобудування, зокрема до пристроїв для передачі енергії між паралельними валами за допомогою встановлених на них нерухомо зірочок, кінематично зв'язаних між собою ланцюгом. Відома конструкція ланцюгової передачі (Решетов Д.М. Деталі машин. - М.: Машинобудування, 1974, мал. 184, стор. 374), що містить встановлені на паралельних валах нерухомо і в одній площині зірочки, кінематично з'єднані між собою ланцюгом. При роботі цієї передачі з передачею енергії між валами найбільш швидко зношувальним елементом є ланцюг, зокрема внаслідок зносу деталей осей і втулок її шарнірних зчленувань, що призводить до збільшення її кроків. А це останнє призводить до переміщення шарнірів ланцюга від ніжки до головки зуба зірочки. При деякій величині зносу ланцюга вона повністю переміщається по висоті зуба і зіскакує з неї втрачаючи кінематичний зв'язок. Для зменшення інтенсивності (швидкості) зносу ланцюга рекомендується знижувати тиск в шарнірах ланцюга. Це досягається різними способами: або застосуванням багаторядних ланцюгових передач, або збільшенням діаметральні розмірів зірочок (Готовцев О.О., Стовбін Г.Б., Котенок І.П. Проектування ланцюгових передач. Довідник. - М.: Машинобудування, 1973, стор 19-20. Прототип). Основний недолік цих технічних рішень - збільшення габаритів і металоємності ланцюгових приводів машин. У роботі (Решетов Д.М. Деталі машин. - М.: Машинобудування, 1974, стор. 383, 13 рядок зверху) рекомендується застосовувати зірочки з числом зубів не більше 100-120. Це пояснюється тим, що навіть при досить невеликому збільшенні кроку ланцюга, внаслідок її зносу, ланцюг швидко піднімається по висоті зуба, малого кутового кроку зубів тобто при великому числі зубів зірочки і в результаті цього зіскакує із зірочки, втрачаючи з нею кінематичний зв'язок. Це положення ілюструється поза заявочною схемою зміни розташування шарнірів для ланцюгової передачі з числом зубів зірочок провідною z1=15, веденої z2=120 і умовним кроком p=1 ланцюга на 2%. Розрахунки показують, що в цьому випадку при збільшенні кроку ланцюга всього лише на 2 % підйом шарнірів ланцюга на зірочці з великим числом зубів в 7,6 разу більше, ніж на меншій зірочці. При збільшенні кроку ланцюга всього лише на 3,4 % вона втрачає кінематичний зв'язок з більшою зірочкою. У той же самий час при такому ж збільшенні кроку ланцюга на меншій зірочці шарніри ланцюга піднімаються всього лише на 13,4 % наявного резерву. З наведеного нами прикладу випливає, що при збільшенні кроку ланцюга на 3,4 % вона ще довго може працювати (знаходиться в зачепленні) на зірочці з малим числом зубів і повністю втрачає кінематичний зв'язок із зірочкою з великим числом зубів. Задача корисної моделі - створення способу, що забезпечує нормальні умови зачеплення ланцюга із збільшеним кроком внаслідок її зносу з зірочкою, що має підвищене число зубів. Технічний результат - підвищення довговічності роботи (терміну служби) ланцюгової передачі, а також створення ланцюгових передач з будь-яким великим передаточним числом. Поставлена задача вирішується шляхом збільшення діаметра ділильного кола зірочки з великим числом зубів відповідно із збільшенням кроком ланцюга внаслідок зносу деталей, що сполучаються в її шарнірних зчленуваннях. Причинно-наслідковий зв'язок полягає в наступному: збільшення діаметра ділильного кола зірочки забезпечує нормоване зачеплення зірочки з ланцюгом отримав збільшений крок внаслідок її зносу. Наведені ознаки необхідні і достатні для здійснення корисної моделі та досягнення технічного результату. Пропонований спосіб підвищення довговічності ланцюгової передачі, що має зірочку з великим числом зубів, здійснюється наступним чином. При роботі ланцюгової передачі з передачею енергії відбувається знос ланцюга в сполучених деталях її шарнірних зчленуваннях. Це призводить до збільшення її кроку і підйому цих шарнірів ланцюга по висоті зубів. При збільшенні кроку ланцюга і відповідно підйому її шарнірів по висоті зубів, близькому до зіскакуванню із зірочки, проводиться зсув зубів зірочок в радіальному напрямку від її центру на величину збільшення радіуса ділильного кола відповідної збільшенню кроку ланцюга. Це нове положення ланцюга на зірочці буде відповідати початковим умові зачеплення ланцюга з цією зірочкою. 1 UA 88356 U 5 У міру подальшої експлуатації ланцюгової передачі триватиме знос ланцюга і збільшуватися її крок. У цьому випадку відновлення зачеплення ланцюга з зірочкою проводиться по вище наведених способах. У випадках можливі втрати зачеплення на інших зірочках ланцюгової передачі, відновлення зачеплення здійснюється по вище наведеним способом. При цьому максимальний знос ланцюга визначається її міцністю передачі переданої енергії. Використовуючи запропонований спосіб представляється можливим створювати прості в конструктивному виконанні та експлуатації ланцюгові передачі з будь-яким великим передавальним числом натомість складних у виготовленні та експлуатації зубчастих. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб підвищення довговічності роботи ланцюгової передачі, що містить хоча б одну з зірочок з великим числом зубів, яку виконують шляхом збільшення діаметра ділильного кола зірочки з великим числом зубів відповідно із збільшенням кроку ланцюга внаслідок зносу деталей, що сполучаються в її шарнірних зчленуваннях. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
