Закупорювальний пристрій для пляшки

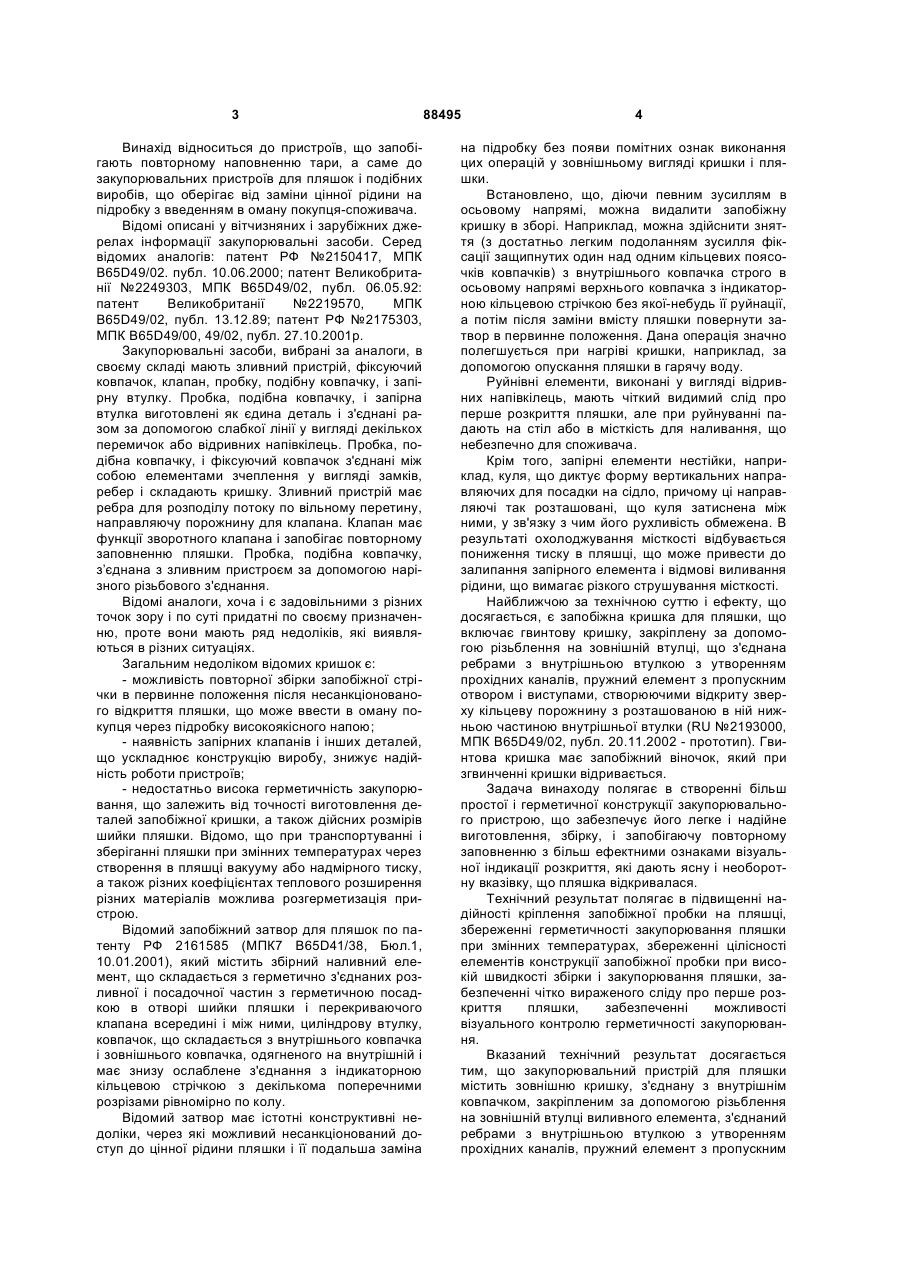

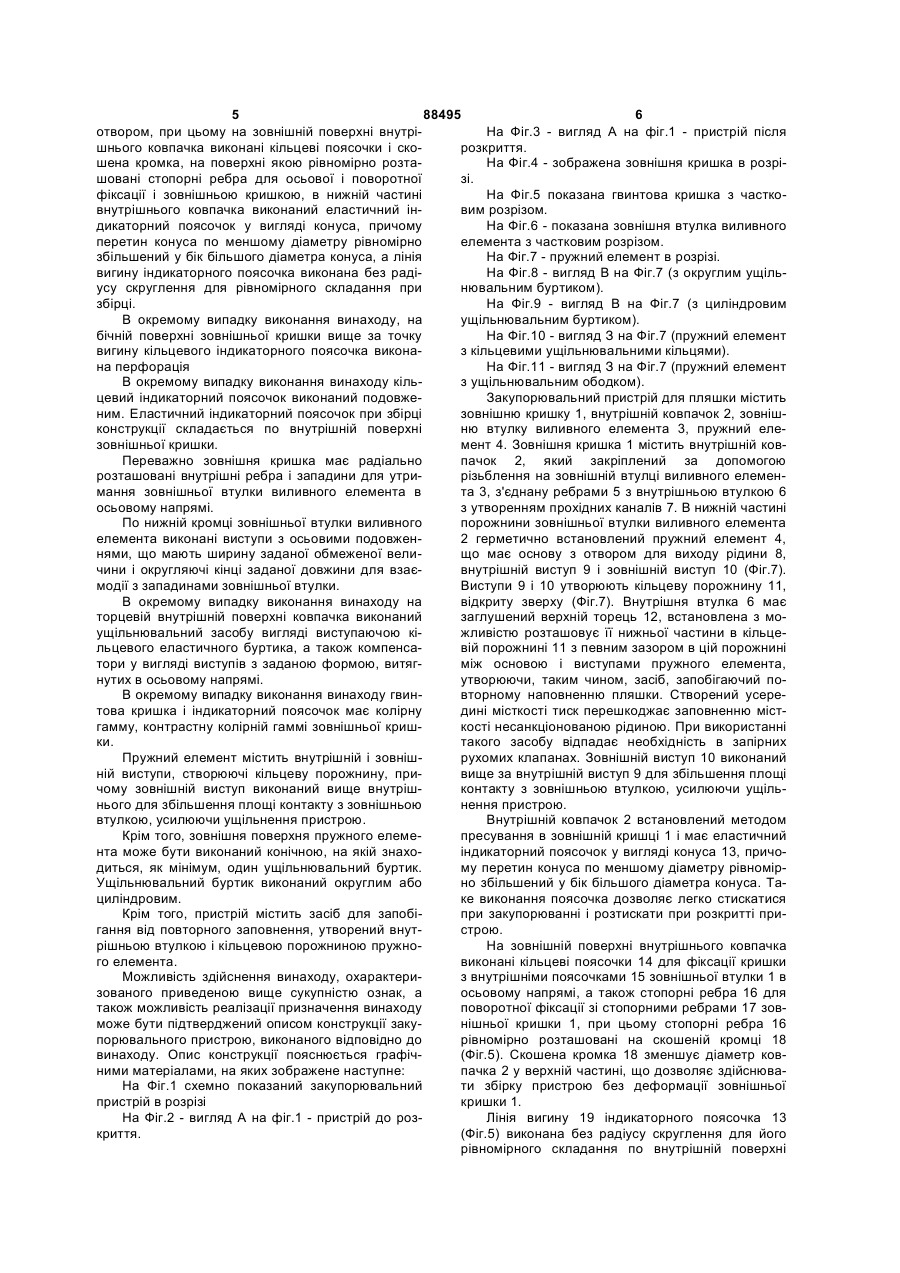

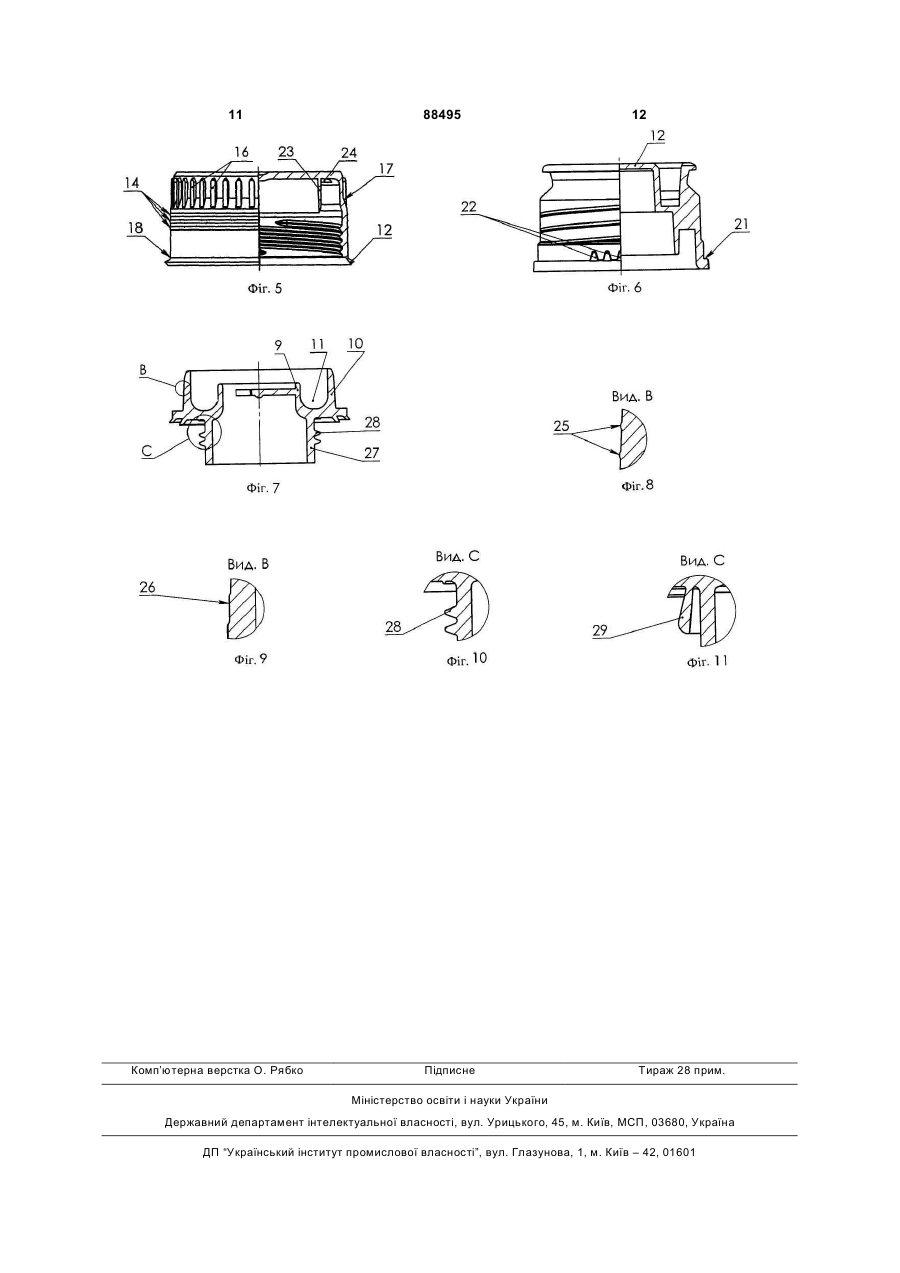

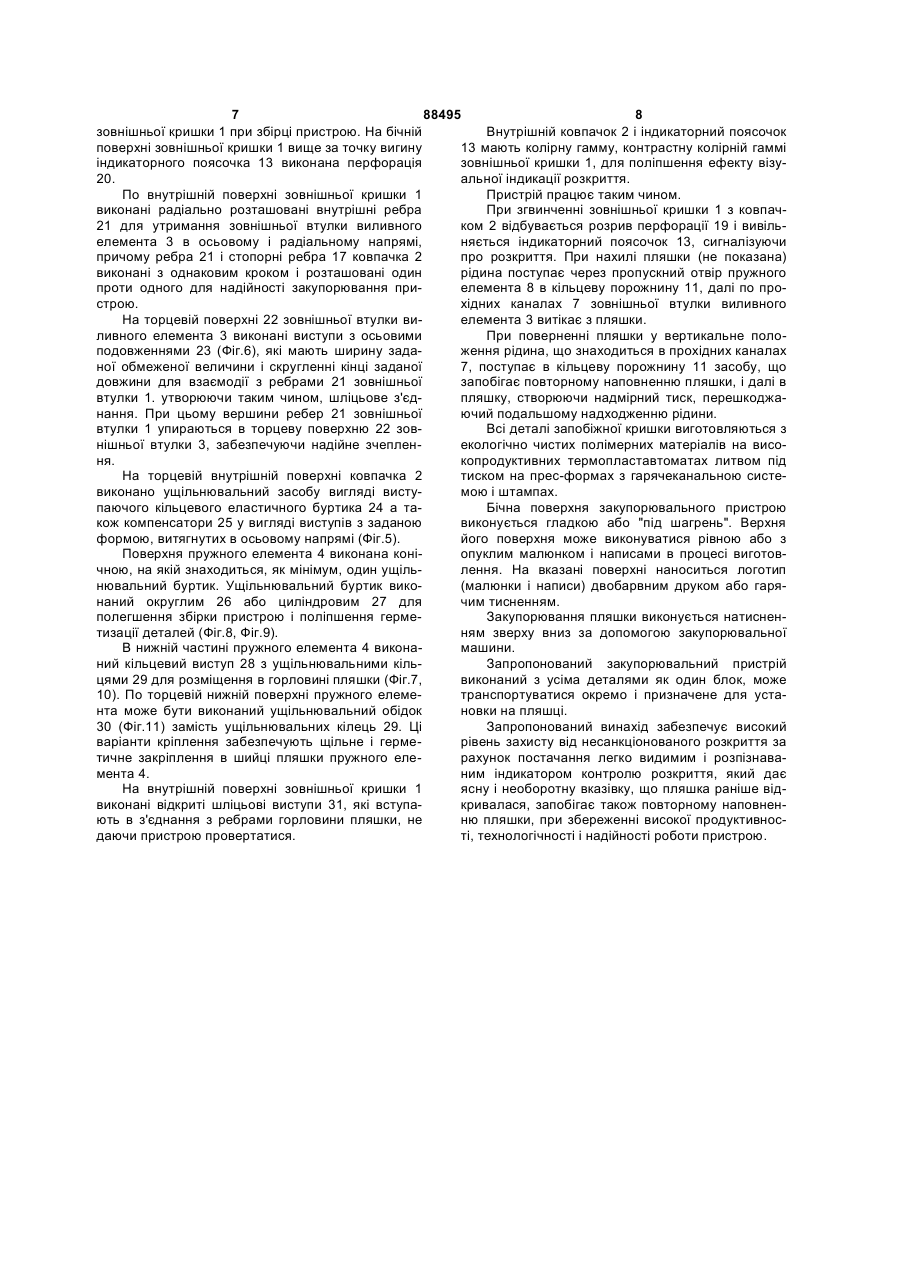

1. Закупорювальний пристрій для пляшки, що містить зовнішню кришку, з'єднану з внутрішнім ковпачком, закріпленим за допомогою різьби на зовнішній втулці виливного елемента, який з'єднаний ребрами з внутрішньою втулкою, пружний елемент, який відрізняється тим, що на зовнішній поверхні внутрішнього ковпачка виконані кільцеві поясочки і скошена кромка, на поверхні якої рівномірно розташовані стопорні ребра, для осьової і поворотної фіксації з зовнішньою кришкою, в нижній частині внутрішнього ковпачка виконаний еластичний індикаторний поясочок у вигляді конуса, причому переріз конуса по меншому діаметру рівномірно збільшений у бік більшого діаметра конуса, а лінія вигину кільцевого індикаторного поясочка виконана без радіуса скруглення для рівномірного складання при збиранні. 2. Закупорювальний пристрій за п. 1, який відрізняється тим, що на бічній поверхні зовнішньої кришки вище за точку вигину кільцевого індикаторного поясочка виконана перфорація. 3. Закупорювальний пристрій за п. 1, який відрізняється тим, що кільцевий індикаторний поясочок виконаний подовженим. 4. Закупорювальний пристрій за п. 1, який відрізняється тим, що еластичний індикаторний поясочок при збиранні конструкції складається по внутрішній поверхні зовнішньої кришки. 2 (19) 1 3 Винахід відноситься до пристроїв, що запобігають повторному наповненню тари, а саме до закупорювальних пристроїв для пляшок і подібних виробів, що оберігає від заміни цінної рідини на підробку з введенням в оману покупця-споживача. Відомі описані у вітчизняних і зарубіжних джерелах інформації закупорювальні засоби. Серед відомих аналогів: патент РФ №2150417, МПК В65D49/02. публ. 10.06.2000; патент Великобританії №2249303, МПК В65D49/02, публ. 06.05.92: патент Великобританії №2219570, МПК В65D49/02, публ. 13.12.89; патент РФ №2175303, МПК В65D49/00, 49/02, публ. 27.10.2001р. Закупорювальні засоби, вибрані за аналоги, в своєму складі мають зливний пристрій, фіксуючий ковпачок, клапан, пробку, подібну ковпачку, і запірну втулку. Пробка, подібна ковпачку, і запірна втулка виготовлені як єдина деталь і з'єднані разом за допомогою слабкої лінії у вигляді декількох перемичок або відривних напівкілець. Пробка, подібна ковпачку, і фіксуючий ковпачок з'єднані між собою елементами зчеплення у вигляді замків, ребер і складають кришку. Зливний пристрій має ребра для розподілу потоку по вільному перетину, направляючу порожнину для клапана. Клапан має функції зворотного клапана і запобігає повторному заповненню пляшки. Пробка, подібна ковпачку, з’єднана з зливним пристроєм за допомогою нарізного різьбового з'єднання. Відомі аналоги, хоча і є задовільними з різних точок зору і по суті придатні по своєму призначенню, проте вони мають ряд недоліків, які виявляються в різних ситуаціях. Загальним недоліком відомих кришок є: - можливість повторної збірки запобіжної стрічки в первинне положення після несанкціонованого відкриття пляшки, що може ввести в оману покупця через підробку високоякісного напою; - наявність запірних клапанів і інших деталей, що ускладнює конструкцію виробу, знижує надійність роботи пристроїв; - недостатньо висока герметичність закупорювання, що залежить від точності виготовлення деталей запобіжної кришки, а також дійсних розмірів шийки пляшки. Відомо, що при транспортуванні і зберіганні пляшки при змінних температурах через створення в пляшці вакууму або надмірного тиску, а також різних коефіцієнтах теплового розширення різних матеріалів можлива розгерметизація пристрою. Відомий запобіжний затвор для пляшок по патенту РФ 2161585 (МПК7 В65D41/38, Бюл.1, 10.01.2001), який містить збірний наливний елемент, що складається з герметично з'єднаних розливної і посадочної частин з герметичною посадкою в отворі шийки пляшки і перекриваючого клапана всередині і між ними, циліндрову втулку, ковпачок, що складається з внутрішнього ковпачка і зовнішнього ковпачка, одягненого на внутрішній і має знизу ослаблене з'єднання з індикаторною кільцевою стрічкою з декількома поперечними розрізами рівномірно по колу. Відомий затвор має істотні конструктивні недоліки, через які можливий несанкціонований доступ до цінної рідини пляшки і її подальша заміна 88495 4 на підробку без появи помітних ознак виконання цих операцій у зовнішньому вигляді кришки і пляшки. Встановлено, що, діючи певним зусиллям в осьовому напрямі, можна видалити запобіжну кришку в зборі. Наприклад, можна здійснити зняття (з достатньо легким подоланням зусилля фіксації защипнутих один над одним кільцевих поясочків ковпачків) з внутрішнього ковпачка строго в осьовому напрямі верхнього ковпачка з індикаторною кільцевою стрічкою без якої-небудь її руйнації, а потім після заміни вмісту пляшки повернути затвор в первинне положення. Дана операція значно полегшується при нагріві кришки, наприклад, за допомогою опускання пляшки в гарячу воду. Руйнівні елементи, виконані у вигляді відривних напівкілець, мають чіткий видимий слід про перше розкриття пляшки, але при руйнуванні падають на стіл або в місткість для наливання, що небезпечно для споживача. Крім того, запірні елементи нестійки, наприклад, куля, що диктує форму вертикальних направляючих для посадки на сідло, причому ці направляючі так розташовані, що куля затиснена між ними, у зв'язку з чим його рухливість обмежена. В результаті охолоджування місткості відбувається пониження тиску в пляшці, що може привести до залипання запірного елемента і відмові виливання рідини, що вимагає різкого струшування місткості. Найближчою за технічною суттю і ефекту, що досягається, є запобіжна кришка для пляшки, що включає гвинтову кришку, закріплену за допомогою різьблення на зовнішній втулці, що з'єднана ребрами з внутрішньою втулкою з утворенням прохідних каналів, пружний елемент з пропускним отвором і виступами, створюючими відкриту зверху кільцеву порожнину з розташованою в ній нижньою частиною внутрішньої втулки (RU №2193000, МПК В65D49/02, публ. 20.11.2002 - прототип). Гвинтова кришка має запобіжний віночок, який при згвинченні кришки відривається. Задача винаходу полягає в створенні більш простої і герметичної конструкції закупорювального пристрою, що забезпечує його легке і надійне виготовлення, збірку, і запобігаючу повторному заповненню з більш ефектними ознаками візуальної індикації розкриття, які дають ясну і необоротну вказівку, що пляшка відкривалася. Технічний результат полягає в підвищенні надійності кріплення запобіжної пробки на пляшці, збереженні герметичності закупорювання пляшки при змінних температурах, збереженні цілісності елементів конструкції запобіжної пробки при високій швидкості збірки і закупорювання пляшки, забезпеченні чітко вираженого сліду про перше розкриття пляшки, забезпеченні можливості візуального контролю герметичності закупорювання. Вказаний технічний результат досягається тим, що закупорювальний пристрій для пляшки містить зовнішню кришку, з'єднану з внутрішнім ковпачком, закріпленим за допомогою різьблення на зовнішній втулці виливного елемента, з'єднаний ребрами з внутрішньою втулкою з утворенням прохідних каналів, пружний елемент з пропускним 5 88495 6 отвором, при цьому на зовнішній поверхні внутріНа Фіг.3 - вигляд А на фіг.1 - пристрій після шнього ковпачка виконані кільцеві поясочки і скорозкриття. шена кромка, на поверхні якою рівномірно розтаНа Фіг.4 - зображена зовнішня кришка в розрішовані стопорні ребра для осьової і поворотної зі. фіксації і зовнішньою кришкою, в нижній частині На Фіг.5 показана гвинтова кришка з частковнутрішнього ковпачка виконаний еластичний інвим розрізом. дикаторний поясочок у вигляді конуса, причому На Фіг.6 - показана зовнішня втулка виливного перетин конуса по меншому діаметру рівномірно елемента з частковим розрізом. збільшений у бік більшого діаметра конуса, а лінія На Фіг.7 - пружний елемент в розрізі. вигину індикаторного поясочка виконана без радіНа Фіг.8 - вигляд В на Фіг.7 (з округлим ущільусу скруглення для рівномірного складання при нювальним буртиком). збірці. На Фіг.9 - вигляд В на Фіг.7 (з циліндровим В окремому випадку виконання винаходу, на ущільнювальним буртиком). бічній поверхні зовнішньої кришки вище за точку На Фіг.10 - вигляд З на Фіг.7 (пружний елемент вигину кільцевого індикаторного поясочка виконаз кільцевими ущільнювальними кільцями). на перфорація На Фіг.11 - вигляд З на Фіг.7 (пружний елемент В окремому випадку виконання винаходу кільз ущільнювальним ободком). цевий індикаторний поясочок виконаний подовжеЗакупорювальний пристрій для пляшки містить ним. Еластичний індикаторний поясочок при збірці зовнішню кришку 1, внутрішній ковпачок 2, зовнішконструкції складається по внутрішній поверхні ню втулку виливного елемента 3, пружний елезовнішньої кришки. мент 4. Зовнішня кришка 1 містить внутрішній ковПереважно зовнішня кришка має радіально пачок 2, який закріплений за допомогою розташовані внутрішні ребра і западини для утрирізьблення на зовнішній втулці виливного елеменмання зовнішньої втулки виливного елемента в та 3, з'єднану ребрами 5 з внутрішньою втулкою 6 осьовому напрямі. з утворенням прохідних каналів 7. В нижній частині По нижній кромці зовнішньої втулки виливного порожнини зовнішньої втулки виливного елемента елемента виконані виступи з осьовими подовжен2 герметично встановлений пружний елемент 4, нями, що мають ширину заданої обмеженої велищо має основу з отвором для виходу рідини 8, чини і округляючі кінці заданої довжини для взаєвнутрішній виступ 9 і зовнішній виступ 10 (Фіг.7). модії з западинами зовнішньої втулки. Виступи 9 і 10 утворюють кільцеву порожнину 11, В окремому випадку виконання винаходу на відкриту зверху (Фіг.7). Внутрішня втулка 6 має торцевій внутрішній поверхні ковпачка виконаний заглушений верхній торець 12, встановлена з моущільнювальний засобу вигляді виступаючою кіжливістю розташовує її нижньої частини в кільцельцевого еластичного буртика, а також компенсавій порожнині 11 з певним зазором в цій порожнині тори у вигляді виступів з заданою формою, витягміж основою і виступами пружного елемента, нутих в осьовому напрямі. утворюючи, таким чином, засіб, запобігаючий поВ окремому випадку виконання винаходу гвинвторному наповненню пляшки. Створений усеретова кришка і індикаторний поясочок має колірну дині місткості тиск перешкоджає заповненню містгамму, контрастну колірній гаммі зовнішньої кришкості несанкціонованою рідиною. При використанні ки. такого засобу відпадає необхідність в запірних Пружний елемент містить внутрішній і зовнішрухомих клапанах. Зовнішній виступ 10 виконаний ній виступи, створюючі кільцеву порожнину, привище за внутрішній виступ 9 для збільшення площі чому зовнішній виступ виконаний вище внутрішконтакту з зовнішньою втулкою, усилюючи ущільнього для збільшення площі контакту з зовнішньою нення пристрою. втулкою, усилюючи ущільнення пристрою. Внутрішній ковпачок 2 встановлений методом Крім того, зовнішня поверхня пружного елемепресування в зовнішній кришці 1 і має еластичний нта може бути виконаний конічною, на якій знахоіндикаторний поясочок у вигляді конуса 13, причодиться, як мінімум, один ущільнювальний буртик. му перетин конуса по меншому діаметру рівномірУщільнювальний буртик виконаний округлим або но збільшений у бік більшого діаметра конуса. Тациліндровим. ке виконання поясочка дозволяє легко стискатися Крім того, пристрій містить засіб для запобіпри закупорюванні і розтискати при розкритті пригання від повторного заповнення, утворений внутстрою. рішньою втулкою і кільцевою порожниною пружноНа зовнішній поверхні внутрішнього ковпачка го елемента. виконані кільцеві поясочки 14 для фіксації кришки Можливість здійснення винаходу, охарактериз внутрішніми поясочками 15 зовнішньої втулки 1 в зованого приведеною вище сукупністю ознак, а осьовому напрямі, а також стопорні ребра 16 для також можливість реалізації призначення винаходу поворотної фіксації зі стопорними ребрами 17 зовможе бути підтверджений описом конструкції закунішньої кришки 1, при цьому стопорні ребра 16 порювального пристрою, виконаного відповідно до рівномірно розташовані на скошеній кромці 18 винаходу. Опис конструкції пояснюється графіч(Фіг.5). Скошена кромка 18 зменшує діаметр ковними матеріалами, на яких зображене наступне: пачка 2 у верхній частині, що дозволяє здійснюваНа Фіг.1 схемно показаний закупорювальний ти збірку пристрою без деформації зовнішньої пристрій в розрізі кришки 1. На Фіг.2 - вигляд А на фіг.1 - пристрій до розЛінія вигину 19 індикаторного поясочка 13 криття. (Фіг.5) виконана без радіусу скруглення для його рівномірного складання по внутрішній поверхні 7 88495 8 зовнішньої кришки 1 при збірці пристрою. На бічній Внутрішній ковпачок 2 і індикаторний поясочок поверхні зовнішньої кришки 1 вище за точку вигину 13 мають колірну гамму, контрастну колірній гаммі індикаторного поясочка 13 виконана перфорація зовнішньої кришки 1, для поліпшення ефекту візу20. альної індикації розкриття. По внутрішній поверхні зовнішньої кришки 1 Пристрій працює таким чином. виконані радіально розташовані внутрішні ребра При згвинченні зовнішньої кришки 1 з ковпач21 для утримання зовнішньої втулки виливного ком 2 відбувається розрив перфорації 19 і вивільелемента 3 в осьовому і радіальному напрямі, няється індикаторний поясочок 13, сигналізуючи причому ребра 21 і стопорні ребра 17 ковпачка 2 про розкриття. При нахилі пляшки (не показана) виконані з однаковим кроком і розташовані один рідина поступає через пропускний отвір пружного проти одного для надійності закупорювання приелемента 8 в кільцеву порожнину 11, далі по прострою. хідних каналах 7 зовнішньої втулки виливного На торцевій поверхні 22 зовнішньої втулки виелемента 3 витікає з пляшки. ливного елемента 3 виконані виступи з осьовими При поверненні пляшки у вертикальне полоподовженнями 23 (Фіг.6), які мають ширину задаження рідина, що знаходиться в прохідних каналах ної обмеженої величини і скругленні кінці заданої 7, поступає в кільцеву порожнину 11 засобу, що довжини для взаємодії з ребрами 21 зовнішньої запобігає повторному наповненню пляшки, і далі в втулки 1. утворюючи таким чином, шліцьове з'єдпляшку, створюючи надмірний тиск, перешкоджанання. При цьому вершини ребер 21 зовнішньої ючий подальшому надходженню рідини. втулки 1 упираються в торцеву поверхню 22 зовВсі деталі запобіжної кришки виготовляються з нішньої втулки 3, забезпечуючи надійне зчепленекологічно чистих полімерних матеріалів на висоня. копродуктивних термопластавтоматах литвом під На торцевій внутрішній поверхні ковпачка 2 тиском на прес-формах з гарячеканальною систевиконано ущільнювальний засобу вигляді вистумою і штампах. паючого кільцевого еластичного буртика 24 а таБічна поверхня закупорювального пристрою кож компенсатори 25 у вигляді виступів з заданою виконується гладкою або "під шагрень". Верхня формою, витягнутих в осьовому напрямі (Фіг.5). його поверхня може виконуватися рівною або з Поверхня пружного елемента 4 виконана коніопуклим малюнком і написами в процесі виготовчною, на якій знаходиться, як мінімум, один ущільлення. На вказані поверхні наноситься логотип нювальний буртик. Ущільнювальний буртик вико(малюнки і написи) двобарвним друком або гарянаний округлим 26 або циліндровим 27 для чим тисненням. полегшення збірки пристрою і поліпшення гермеЗакупорювання пляшки виконується натиснентизації деталей (Фіг.8, Фіг.9). ням зверху вниз за допомогою закупорювальної В нижній частині пружного елемента 4 виконамашини. ний кільцевий виступ 28 з ущільнювальними кільЗапропонований закупорювальний пристрій цями 29 для розміщення в горловині пляшки (Фіг.7, виконаний з усіма деталями як один блок, може 10). По торцевій нижній поверхні пружного елеметранспортуватися окремо і призначене для устанта може бути виконаний ущільнювальний обідок новки на пляшці. 30 (Фіг.11) замість ущільнювальних кілець 29. Ці Запропонований винахід забезпечує високий варіанти кріплення забезпечують щільне і гермерівень захисту від несанкціонованого розкриття за тичне закріплення в шийці пляшки пружного елерахунок постачання легко видимим і розпізнавамента 4. ним індикатором контролю розкриття, який дає На внутрішній поверхні зовнішньої кришки 1 ясну і необоротну вказівку, що пляшка раніше відвиконані відкриті шліцьові виступи 31, які вступакривалася, запобігає також повторному наповненють в з'єднання з ребрами горловини пляшки, не ню пляшки, при збереженні високої продуктивносдаючи пристрою провертатися. ті, технологічності і надійності роботи пристрою. 9 88495 10 11 Комп’ютерна верстка О. Рябко 88495 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
