Спосіб виготовлення теплоізоляційної панелі

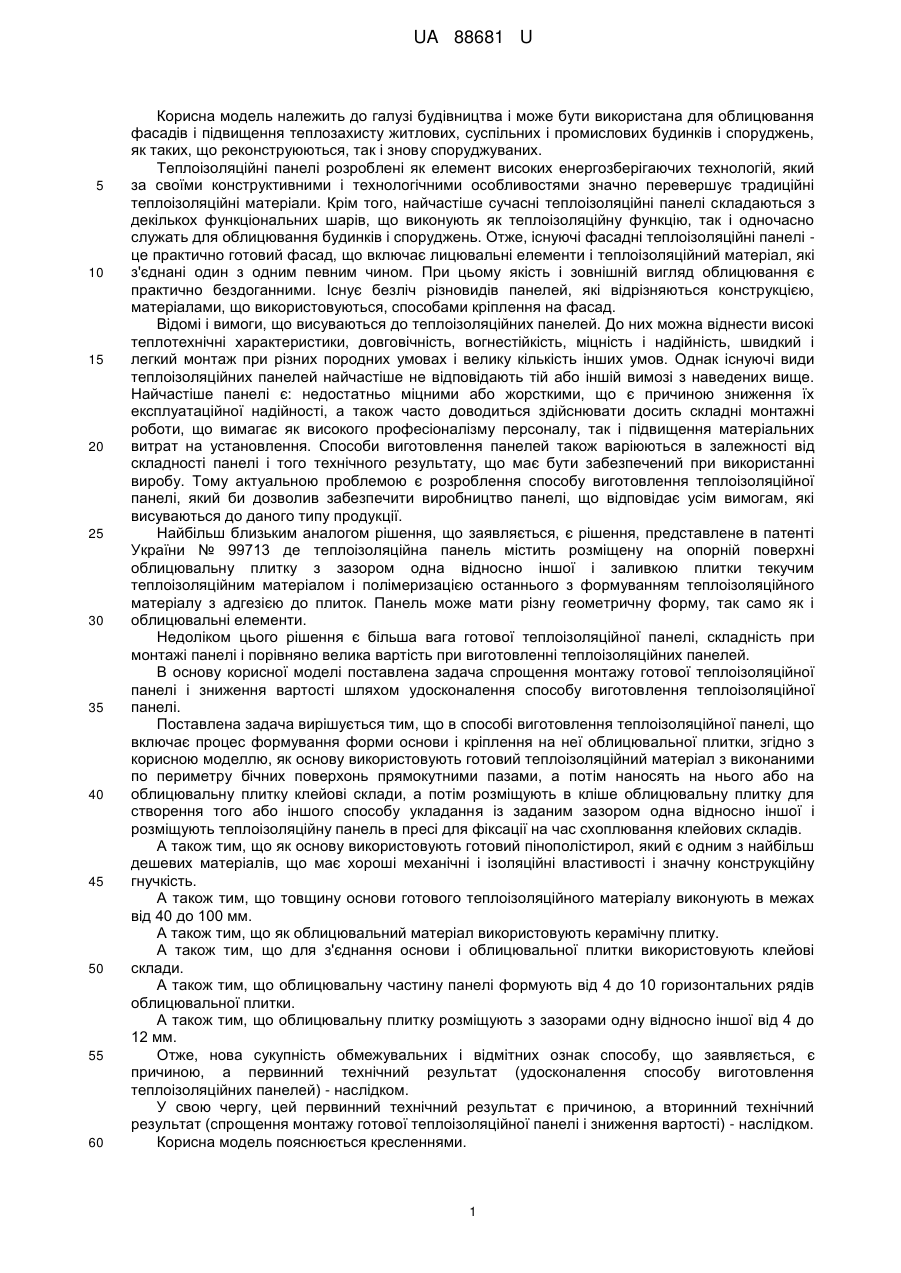

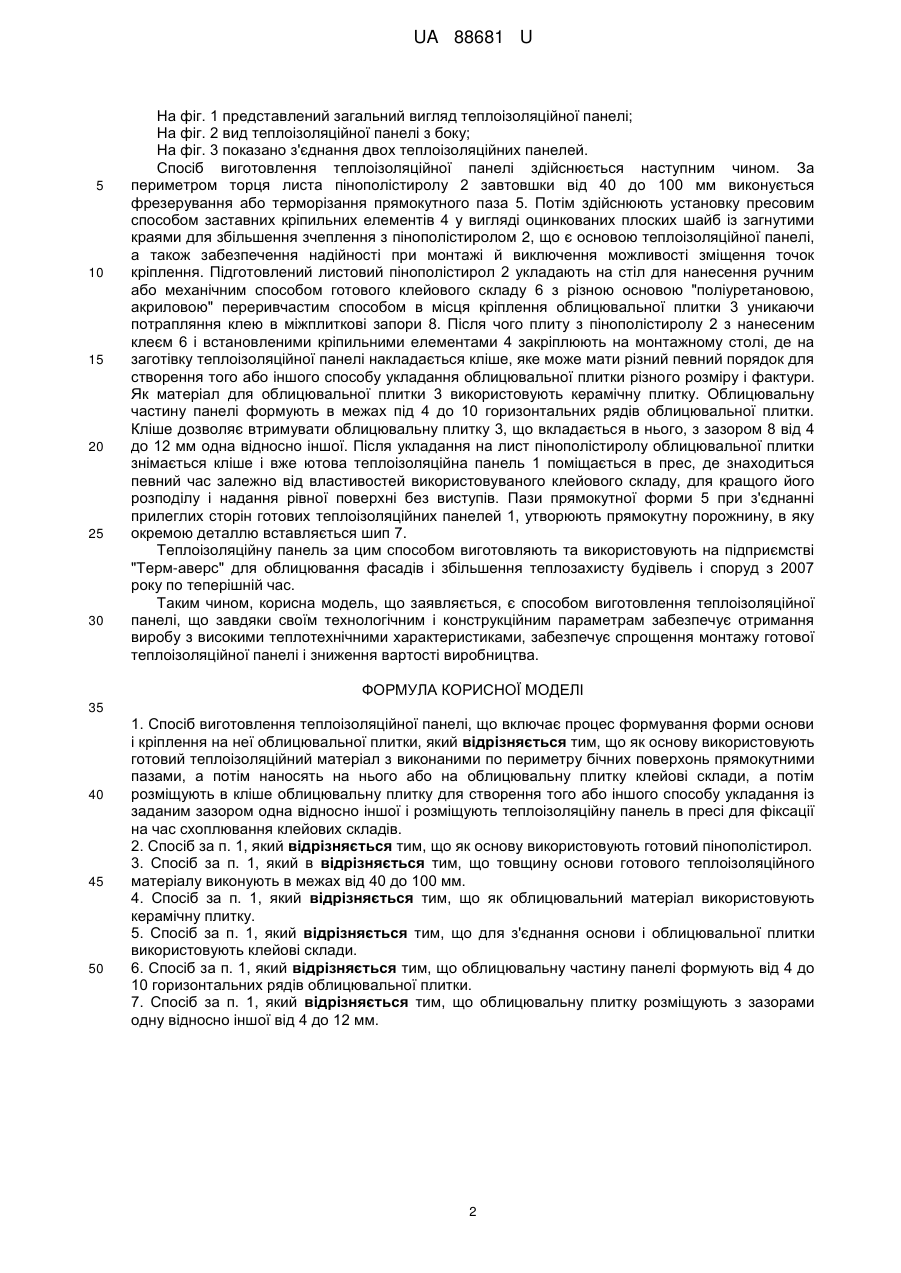

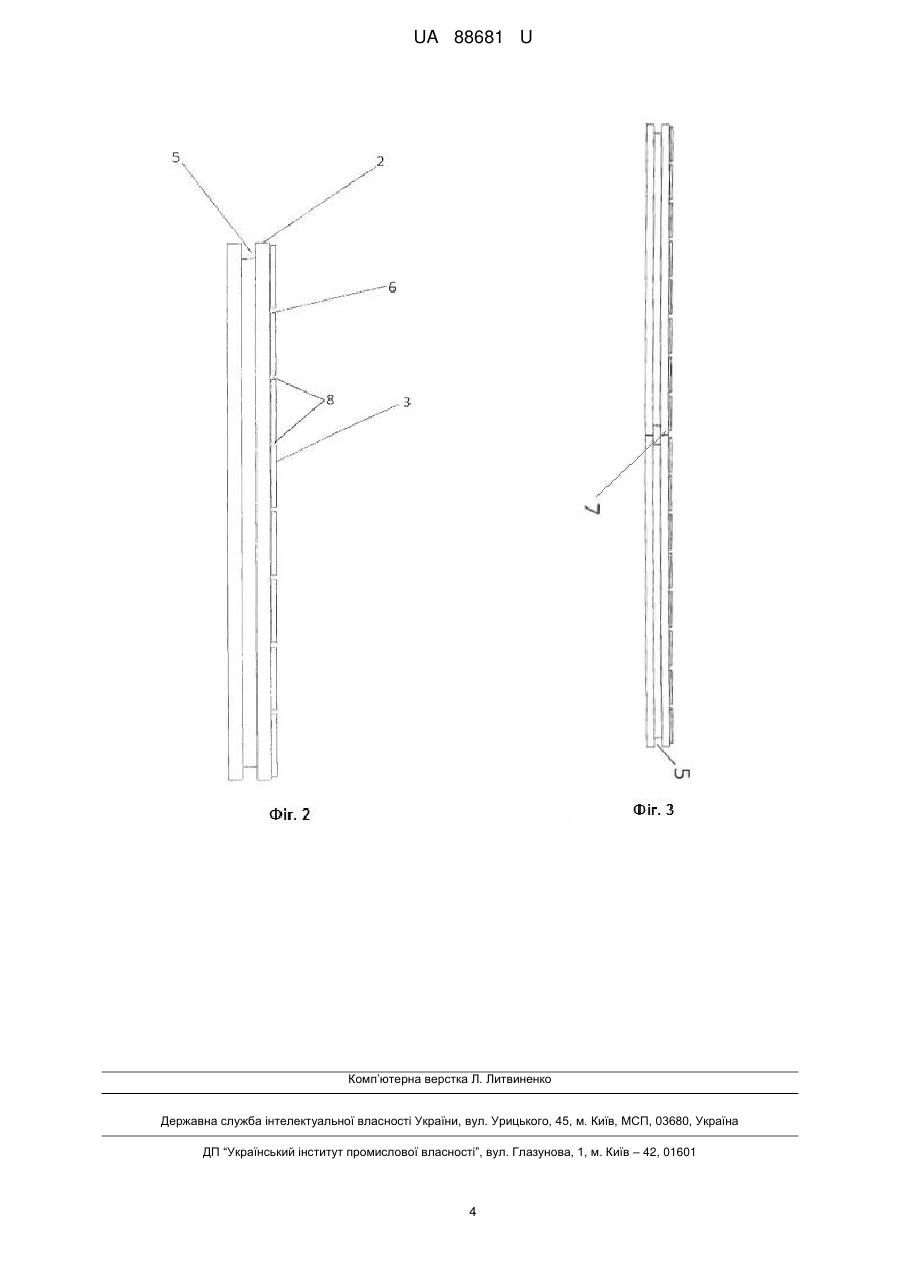

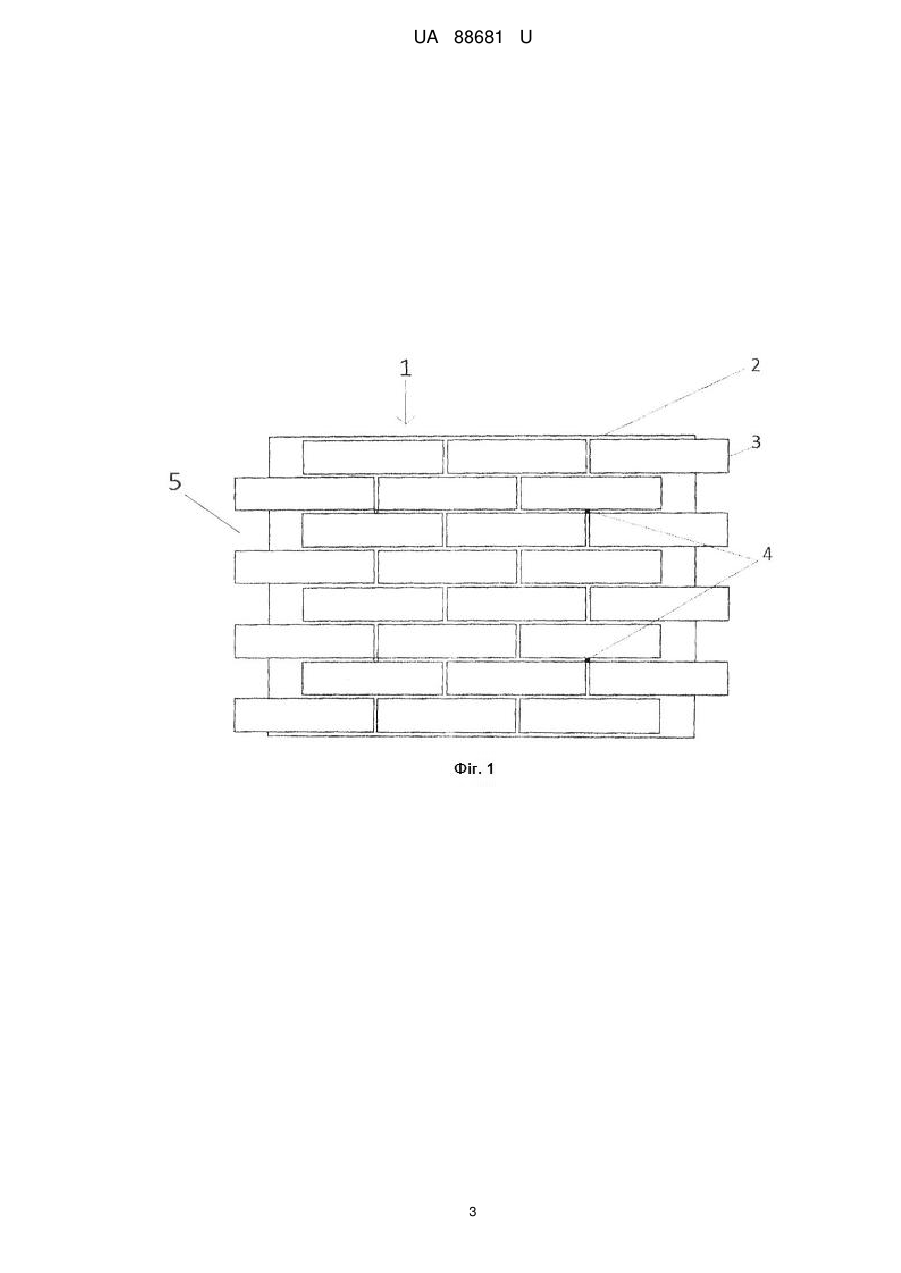

Реферат: UA 88681 U UA 88681 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі будівництва і може бути використана для облицювання фасадів і підвищення теплозахисту житлових, суспільних і промислових будинків і споруджень, як таких, що реконструюються, так і знову споруджуваних. Теплоізоляційні панелі розроблені як елемент високих енергозберігаючих технологій, який за своїми конструктивними і технологічними особливостями значно перевершує традиційні теплоізоляційні матеріали. Крім того, найчастіше сучасні теплоізоляційні панелі складаються з декількох функціональних шарів, що виконують як теплоізоляційну функцію, так і одночасно служать для облицювання будинків і споруджень. Отже, існуючі фасадні теплоізоляційні панелі це практично готовий фасад, що включає лицювальні елементи і теплоізоляційний матеріал, які з'єднані один з одним певним чином. При цьому якість і зовнішній вигляд облицювання є практично бездоганними. Існує безліч різновидів панелей, які відрізняються конструкцією, матеріалами, що використовуються, способами кріплення на фасад. Відомі і вимоги, що висуваються до теплоізоляційних панелей. До них можна віднести високі теплотехнічні характеристики, довговічність, вогнестійкість, міцність і надійність, швидкий і легкий монтаж при різних породних умовах і велику кількість інших умов. Однак існуючі види теплоізоляційних панелей найчастіше не відповідають тій або іншій вимозі з наведених вище. Найчастіше панелі є: недостатньо міцними або жорсткими, що є причиною зниження їх експлуатаційної надійності, а також часто доводиться здійснювати досить складні монтажні роботи, що вимагає як високого професіоналізму персоналу, так і підвищення матеріальних витрат на установлення. Способи виготовлення панелей також варіюються в залежності від складності панелі і того технічного результату, що має бути забезпечений при використанні виробу. Тому актуальною проблемою є розроблення способу виготовлення теплоізоляційної панелі, який би дозволив забезпечити виробництво панелі, що відповідає усім вимогам, які висуваються до даного типу продукції. Найбільш близьким аналогом рішення, що заявляється, є рішення, представлене в патенті України № 99713 де теплоізоляційна панель містить розміщену на опорній поверхні облицювальну плитку з зазором одна відносно іншої і заливкою плитки текучим теплоізоляційним матеріалом і полімеризацією останнього з формуванням теплоізоляційного матеріалу з адгезією до плиток. Панель може мати різну геометричну форму, так само як і облицювальні елементи. Недоліком цього рішення є більша вага готової теплоізоляційної панелі, складність при монтажі панелі і порівняно велика вартість при виготовленні теплоізоляційних панелей. В основу корисної моделі поставлена задача спрощення монтажу готової теплоізоляційної панелі і зниження вартості шляхом удосконалення способу виготовлення теплоізоляційної панелі. Поставлена задача вирішується тим, що в способі виготовлення теплоізоляційної панелі, що включає процес формування форми основи і кріплення на неї облицювальної плитки, згідно з корисною моделлю, як основу використовують готовий теплоізоляційний матеріал з виконаними по периметру бічних поверхонь прямокутними пазами, а потім наносять на нього або на облицювальну плитку клейові склади, а потім розміщують в кліше облицювальну плитку для створення того або іншого способу укладання із заданим зазором одна відносно іншої і розміщують теплоізоляційну панель в пресі для фіксації на час схоплювання клейових складів. А також тим, що як основу використовують готовий пінополістирол, який є одним з найбільш дешевих матеріалів, що має хороші механічні і ізоляційні властивості і значну конструкційну гнучкість. А також тим, що товщину основи готового теплоізоляційного матеріалу виконують в межах від 40 до 100 мм. А також тим, що як облицювальний матеріал використовують керамічну плитку. А також тим, що для з'єднання основи і облицювальної плитки використовують клейові склади. А також тим, що облицювальну частину панелі формують від 4 до 10 горизонтальних рядів облицювальної плитки. А також тим, що облицювальну плитку розміщують з зазорами одну відносно іншої від 4 до 12 мм. Отже, нова сукупність обмежувальних і відмітних ознак способу, що заявляється, є причиною, а первинний технічний результат (удосконалення способу виготовлення теплоізоляційних панелей) - наслідком. У свою чергу, цей первинний технічний результат є причиною, а вторинний технічний результат (спрощення монтажу готової теплоізоляційної панелі і зниження вартості) - наслідком. Корисна модель пояснюється кресленнями. 1 UA 88681 U 5 10 15 20 25 30 На фіг. 1 представлений загальний вигляд теплоізоляційної панелі; На фіг. 2 вид теплоізоляційної панелі з боку; На фіг. 3 показано з'єднання двох теплоізоляційних панелей. Спосіб виготовлення теплоізоляційної панелі здійснюється наступним чином. За периметром торця листа пінополістиролу 2 завтовшки від 40 до 100 мм виконується фрезерування або терморізання прямокутного паза 5. Потім здійснюють установку пресовим способом заставних кріпильних елементів 4 у вигляді оцинкованих плоских шайб із загнутими краями для збільшення зчеплення з пінополістиролом 2, що є основою теплоізоляційної панелі, а також забезпечення надійності при монтажі й виключення можливості зміщення точок кріплення. Підготовлений листовий пінополістирол 2 укладають на стіл для нанесення ручним або механічним способом готового клейового складу 6 з різною основою "поліуретановою, акриловою" переривчастим способом в місця кріплення облицювальної плитки 3 уникаючи потрапляння клею в міжплиткові запори 8. Після чого плиту з пінополістиролу 2 з нанесеним клеєм 6 і встановленими кріпильними елементами 4 закріплюють на монтажному столі, де на заготівку теплоізоляційної панелі накладається кліше, яке може мати різний певний порядок для створення того або іншого способу укладання облицювальної плитки різного розміру і фактури. Як матеріал для облицювальної плитки 3 використовують керамічну плитку. Облицювальну частину панелі формують в межах під 4 до 10 горизонтальних рядів облицювальної плитки. Кліше дозволяє втримувати облицювальну плитку 3, що вкладається в нього, з зазором 8 від 4 до 12 мм одна відносно іншої. Після укладання на лист пінополістиролу облицювальної плитки знімається кліше і вже ютова теплоізоляційна панель 1 поміщається в прес, де знаходиться певний час залежно від властивостей використовуваного клейового складу, для кращого його розподілу і надання рівної поверхні без виступів. Пази прямокутної форми 5 при з'єднанні прилеглих сторін готових теплоізоляційних панелей 1, утворюють прямокутну порожнину, в яку окремою деталлю вставляється шип 7. Теплоізоляційну панель за цим способом виготовляють та використовують на підприємстві "Терм-аверс" для облицювання фасадів і збільшення теплозахисту будівель і споруд з 2007 року по теперішній час. Таким чином, корисна модель, що заявляється, є способом виготовлення теплоізоляційної панелі, що завдяки своїм технологічним і конструкційним параметрам забезпечує отримання виробу з високими теплотехнічними характеристиками, забезпечує спрощення монтажу готової теплоізоляційної панелі і зниження вартості виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 1. Спосіб виготовлення теплоізоляційної панелі, що включає процес формування форми основи і кріплення на неї облицювальної плитки, який відрізняється тим, що як основу використовують готовий теплоізоляційний матеріал з виконаними по периметру бічних поверхонь прямокутними пазами, а потім наносять на нього або на облицювальну плитку клейові склади, а потім розміщують в кліше облицювальну плитку для створення того або іншого способу укладання із заданим зазором одна відносно іншої і розміщують теплоізоляційну панель в пресі для фіксації на час схоплювання клейових складів. 2. Спосіб за п. 1, який відрізняється тим, що як основу використовують готовий пінополістирол. 3. Спосіб за п. 1, який в відрізняється тим, що товщину основи готового теплоізоляційного матеріалу виконують в межах від 40 до 100 мм. 4. Спосіб за п. 1, який відрізняється тим, що як облицювальний матеріал використовують керамічну плитку. 5. Спосіб за п. 1, який відрізняється тим, що для з'єднання основи і облицювальної плитки використовують клейові склади. 6. Спосіб за п. 1, який відрізняється тим, що облицювальну частину панелі формують від 4 до 10 горизонтальних рядів облицювальної плитки. 7. Спосіб за п. 1, який відрізняється тим, що облицювальну плитку розміщують з зазорами одну відносно іншої від 4 до 12 мм. 2 UA 88681 U 3 UA 88681 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
