Пустотіла стіна і стінний анкер для неї

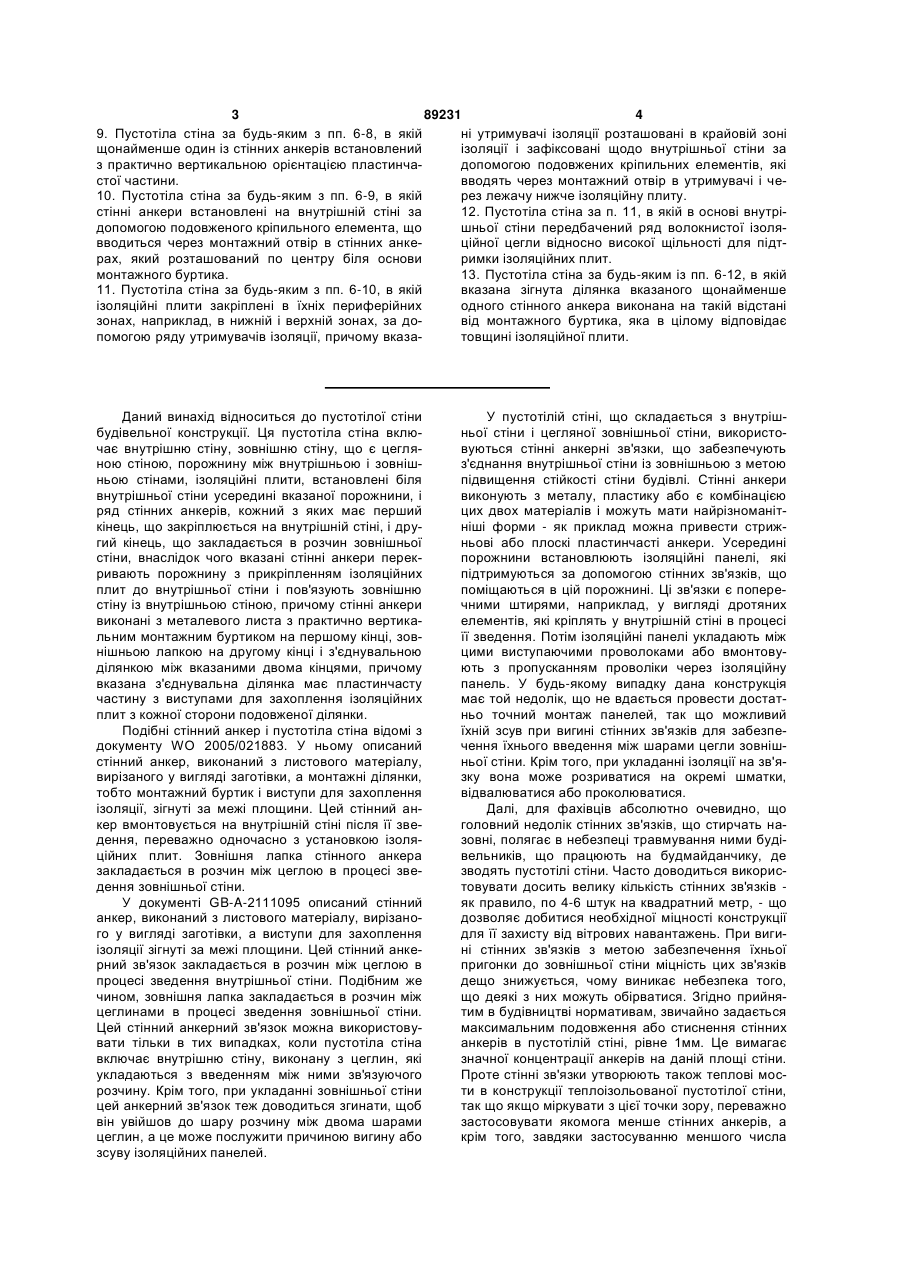

1. Стінний анкер для пустотілої стіни, що має перший кінець, який закріплюється на внутрішній стіні, і другий кінець, що закладається в розчин зовнішньої стіни, внаслідок чого вказаний стінний анкер перекриває порожнину між внутрішньою і зовнішньою стінами для фіксації ізоляційних плит до внутрішньої стіни і скріплення зовнішньої стіни з внутрішньою стіною, причому стінний анкер виконаний з металевого листа з практично вертикальним монтажним буртиком на першому кінці, зовнішньою лапкою на другому кінці і з'єднувальною ділянкою між вказаними двома кінцями, причому вказана з'єднувальна ділянка має пластинчасту частину з виступами для захоплення ізоляційних плит з кожної сторони подовженої ділянки, який відрізняється тим, що на з'єднувальній ділянці виконані щонайменше два подовжні ребра, причому вказані ребра виступають за межі щонайменше подовженої ділянки пластинчастої з'єднувальної частини, причому вказані ребра виконані в одну лінію з ділянкою, що згинається або скручується, та розташовується між цими ребрами. 2. Стінний анкер за п. 1, в якому зовнішня лапка стінного анкера забезпечена утримуючими затискачами у вигляді гребенів, орієнтованих в цілому упоперек щодо орієнтації подовженої ділянки. 2 (19) 1 3 89231 4 9. Пустотіла стіна за будь-яким з пп. 6-8, в якій ні утримувачі ізоляції розташовані в крайовій зоні щонайменше один із стінних анкерів встановлений ізоляції і зафіксовані щодо внутрішньої стіни за з практично вертикальною орієнтацією пластинчадопомогою подовжених кріпильних елементів, які стої частини. вводять через монтажний отвір в утримувачі і че10. Пустотіла стіна за будь-яким з пп. 6-9, в якій рез лежачу нижче ізоляційну плиту. стінні анкери встановлені на внутрішній стіні за 12. Пустотіла стіна за п. 11, в якій в основі внутрідопомогою подовженого кріпильного елемента, що шньої стіни передбачений ряд волокнистої ізолявводиться через монтажний отвір в стінних анкеційної цегли відносно високої щільності для підтрах, який розташований по центру біля основи римки ізоляційних плит. монтажного буртика. 13. Пустотіла стіна за будь-яким із пп. 6-12, в якій 11. Пустотіла стіна за будь-яким з пп. 6-10, в якій вказана зігнута ділянка вказаного щонайменше ізоляційні плити закріплені в їхніх периферійних одного стінного анкера виконана на такій відстані зонах, наприклад, в нижній і верхній зонах, за довід монтажного буртика, яка в цілому відповідає помогою ряду утримувачів ізоляції, причому вказатовщині ізоляційної плити. Даний винахід відноситься до пустотілої стіни будівельної конструкції. Ця пустотіла стіна включає внутрішню стіну, зовнішню стіну, що є цегляною стіною, порожнину між внутрішньою і зовнішньою стінами, ізоляційні плити, встановлені біля внутрішньої стіни усередині вказаної порожнини, і ряд стінних анкерів, кожний з яких має перший кінець, що закріплюється на внутрішній стіні, і другий кінець, що закладається в розчин зовнішньої стіни, внаслідок чого вказані стінні анкери перекривають порожнину з прикріпленням ізоляційних плит до внутрішньої стіни і пов'язують зовнішню стіну із внутрішньою стіною, причому стінні анкери виконані з металевого листа з практично вертикальним монтажним буртиком на першому кінці, зовнішньою лапкою на другому кінці і з'єднувальною ділянкою між вказаними двома кінцями, причому вказана з'єднувальна ділянка має пластинчасту частину з виступами для захоплення ізоляційних плит з кожної сторони подовженої ділянки. Подібні стінний анкер і пустотіла стіна відомі з документу WO 2005/021883. У ньому описаний стінний анкер, виконаний з листового матеріалу, вирізаного у вигляді заготівки, а монтажні ділянки, тобто монтажний буртик і виступи для захоплення ізоляції, зігнуті за межі площини. Цей стінний анкер вмонтовується на внутрішній стіні після її зведення, переважно одночасно з установкою ізоляційних плит. Зовнішня лапка стінного анкера закладається в розчин між цеглою в процесі зведення зовнішньої стіни. У документі GB-A-2111095 описаний стінний анкер, виконаний з листового матеріалу, вирізаного у вигляді заготівки, а виступи для захоплення ізоляції зігнуті за межі площини. Цей стінний анкерний зв'язок закладається в розчин між цеглою в процесі зведення внутрішньої стіни. Подібним же чином, зовнішня лапка закладається в розчин між цеглинами в процесі зведення зовнішньої стіни. Цей стінний анкерний зв'язок можна використовувати тільки в тих випадках, коли пустотіла стіна включає внутрішню стіну, виконану з цеглин, які укладаються з введенням міжними зв'язуючого розчину. Крім того, при укладанні зовнішньої стіни цей анкерний зв'язок теж доводиться згинати, щоб він увійшов до шару розчину між двома шарами цеглин, а це може послужити причиною вигину або зсуву ізоляційних панелей. У пустотілій стіні, що складається з внутрішньої стіни і цегляної зовнішньої стіни, використовуються стінні анкерні зв'язки, що забезпечують з'єднання внутрішньої стіни із зовнішньою з метою підвищення стійкості стіни будівлі. Стінні анкери виконують з металу, пластику або є комбінацією цих двох матеріалів і можуть мати найрізноманітніші форми - як приклад можна привести стрижньові або плоскі пластинчасті анкери. Усередині порожнини встановлюють ізоляційні панелі, які підтримуються за допомогою стінних зв'язків, що поміщаються в цій порожнині. Ці зв'язки є поперечними штирями, наприклад, у вигляді дротяних елементів, які кріплять у внутрішній стіні в процесі її зведення. Потім ізоляційні панелі укладають між цими виступаючими проволоками або вмонтовують з пропусканням проволіки через ізоляційну панель. У будь-якому випадку дана конструкція має той недолік, що не вдається провести достатньо точний монтаж панелей, так що можливий їхній зсув при вигині стінних зв'язків для забезпечення їхнього введення між шарами цегли зовнішньої стіни. Крім того, при укладанні ізоляції на зв'язку вона може розриватися на окремі шматки, відвалюватися або проколюватися. Далі, для фахівців абсолютно очевидно, що головний недолік стінних зв'язків, що стирчать назовні, полягає в небезпеці травмування ними будівельників, що працюють на будмайданчику, де зводять пустотілі стіни. Часто доводиться використовувати досить велику кількість стінних зв'язків як правило, по 4-6 штук на квадратний метр, - що дозволяє добитися необхідної міцності конструкції для її захисту від вітрових навантажень. При вигині стінних зв'язків з метою забезпечення їхньої пригонки до зовнішньої стіни міцність цих зв'язків дещо знижується, чому виникає небезпека того, що деякі з них можуть обірватися. Згідно прийнятим в будівництві нормативам, звичайно задається максимальним подовження або стиснення стінних анкерів в пустотілій стіні, рівне 1мм. Це вимагає значної концентрації анкерів на даній площі стіни. Проте стінні зв'язки утворюють також теплові мости в конструкції теплоізольованої пустотілої стіни, так що якщо міркувати з цієї точки зору, переважно застосовувати якомога менше стінних анкерів, а крім того, завдяки застосуванню меншого числа 5 89231 6 анкерів вдається зменшити витрати на будівництню кромку верхнього ряду ізоляційних плит не во і скоротити час монтажу. вдається в інших випадках підтримувати за допоВиходячи із сказаного, однією з цілей винахомогою анкеру такого типу через те, що через ізоду є пропонування пустотілої стіни і стінного анкеляцію проходить спеціальне пристосування для її ра, що використовується для неї, конструкція якого закріплення. Таким чином, стінний анкер встановзабезпечувала б можливість безпечної роботи з люють між суміжними плитами у вертикальному ним і легкість його монтажу на внутрішній стіні, що положенні. Враховуючи, що зовнішню частину дозволяє полегшити укладання ізоляційних плит в стінного анкера треба закласти в горизонтальний процесі зведення такої пустотілої стіни. Інша мета шар розчину між цеглою, ця зовнішня частина по- розробка стінного анкера, конструкція якого завинна бути зігнута, з тим щоб така операція стала безпечувала б жорстке з'єднання зовнішньої стіни можливою. із внутрішньою стіною. Ті ж труднощі виникають і в зонах над віконВказані цілі досягаються завдяки створенню ними й іншими подібними отворами і під ними. Тут пустотілої стіни раніше описаного типу, в якій на може бути ухвалено те ж рішення. Може виявитиз'єднувальній ділянці виконано щонайменше одне ся необхідним застосування вертикальних стінних подовжнє ребро, причому вказане ребро виступає анкерів і в нижній частині стіни. В деяких випадках за межі, щонайменше, подовженої ділянки пластиможе знадобитися додавання більш звичайних нчастої з'єднувальної частини. стрижньових анкерів, які розташовують у внутрішВідповідно до винаходу, ізоляційні плити, що ньому об'ємі плит. знаходяться усередині пустотілої стіни, можна Переважно, щоб стінні анкери встановлюванадійно закріпити в потрібних положеннях за долися на внутрішній стіні за допомогою подовженопомогою установки стінних анкерів на закінченій го кріпильного елементу, що вводиться через монвнутрішній стіні в ході операції монтажу ізоляції. тажний отвір в стінних анкерах, який При використанні стінного анкеру згідно винаходу розташовують по центру на основі монтажного з ребром жорсткості такі анкери після монтажу буртика. Цей монтажний отвір поміщений на моннабувають вищого опору щодо вигину. В результажному буртику поряд з лінією вигину, що роздітаті вдається обійтися меншою кількістю анкерів, ляє цей буртик і з'єднувальну ділянку. В результаті які необхідні для досягнення необхідної жорсткості вдається добитися жорсткого монтажу, коли стінзв'язку між внутрішньою і зовнішньою стінами. Таний анкер не згинатиметься в монтажному буртиким чином, знижуються втрати теплоізоляції, обуку, якщо до цього анкера будуть докладені розтямовлені стінними анкерами, а також зменшується гуючі зусилля. Доцільно використовувати час проведення операції, оскільки монтажу підляспеціальні монтажні інструменти для забивання гають менше анкерів. Це дозволяє понизити виподовженого кріпильного елементу, наприклад, трати на зведення пустотілої стіни згідно винаходюбелі, у внутрішню стіну з метою прикріплення ду. до неї стінного анкера. Відповідно до одного з переважних варіантів Відповідно до одного з переважних варіантів збудування пустотілої стіни згідно винаходу, пезбудування пустотілої стіни згідно винаходу, ізоредбачено по три, а переважно два або менше ляційні плити кріплять в їхніх периферійних зонах, стінних анкерів на квадратний метр. Було встанонаприклад, в нижній і верхній зонах, за допомогою влено, що при використанні стінного анкера згідно ряду утримувачів ізоляції, при цьому вказані утривинаходу можна звести пустотілу стіну, що забезмувачі ізоляції розташовують в краєвій зоні ізоляпечує отримання необхідної міцності, як в міській, ції і кріплять до внутрішньої стіни за допомогою так і в сільській місцевості для будівель висотою подовжених кріпильних елементів, які вводять чеприблизно до 10 і навіть 12 метрів. Точна кількість рез монтажний отвір в утримувачі і через ізоляційанкерів на квадратний метр залежить, як правило, ну плиту, що лежить нижче. В результаті вдається від місцезнаходження і висоти будівлі. На практиці надійно закріпити ізоляцію в пустотілій стіні також вважається, що в нормальних умовах достатньо в уздовж краєвих зон. Переважно, щоб в основі внусередньому 1,4 стінних анкерів на квадратний трішньої стіни був передбачений ряд волокнистої метр, проте для будівель, що випробовують особізоляційної цегли щодо високої щільності для підтливо сильні вітрові навантаження, це середнє знаримки ізоляційних плит. Часто для підтримки ізочення складатиме близько 2,0-2,5 анкерів на квадляції використовують цілу лінію з цеглин, що укларатний метр. даються в основу внутрішньої стіни. Проте при Відповідно до одного з варіантів збудування такому варіанті виконання пустотілої стіни згідно пустотілої стіни згідно винаходу, доцільно, щоб винаходу можливо усунення теплового моста чещонайменше один із стінних анкерів був встановрез цю стіну. лений з практично горизонтальною та/або вертиВідповідно до переважного варіанту збудуванкальною орієнтацією пластинчастої частини. Заня, зовнішня лапка стінного анкера забезпечена вдяки тому, що стінні анкери згідно винаходу утримуючими затискачами у вигляді гребенів, оріможуть встановлюватися як в горизонтальному, єнтованих в цілому упоперек щодо орієнтації потак і у вертикальному положенні, вдається одердовженої ділянки. Завдяки тому, що зовнішня лапжати додаткову міцність і усунути необхідність у ка виконана з нерівною поверхнею, збільшується використанні додаткових анкерів, які в інших випаопір виходу стінного анкера з розчину зовнішньої дках знадобилися б для закріплення ізоляційних стіни. В результаті використання такого засобу плит навколо таких отворів в стіні, як двері і вікна. підвищення опору висмикуванню у вигляді гребеДоцільно встановити стінний анкер у вертикальнів запобігає утворення гострих граней, дякуючи ному положенні у верхній частині будівлі, де верхчому будівельникам буде зручно працювати з по 7 89231 8 дібними стінними анкерами. Переважно всього положенні може існувати у верхній частині будівлі, виконувати утримуючі гребені зовнішньої лапки, де верхню кромку верхнього ряду ізоляційних плит що мають в цілому V-подібну або С-подібну форне вдається в інших випадках підтримувати за дому. В результаті вдається добитися поглинання, в помогою анкера такого типу через те, що через тому числі, поперечно направлених сил і скручуізоляцію проходить спеціальне пристосування 12 вання при закладенні зовнішньої лапки стінного для її закріплення. Таким чином, стінний анкер анкера в розчин зовнішньої стіни, а також запобігвстановлюють між суміжними плитами у вертикати ослабленню кріплення лапки в розчині. льному положенні. Враховуючи, що частину стінПереважно, щоб, щонайменше, одне ребро ного анкера треба закласти в горизонтальний шар стінного анкера було сформовано по осьовій лінії розчину між цеглою, ця зовнішня частина повинна подовженої ділянки з'єднувальної частини. В ребути зігнута, з тим щоб така операція стала можзультаті простий розподіл сил, прикладених до ливою. зовнішньої лапки, передається на монтажний бурТі ж труднощі виникають і в зонах над віконтик і на внутрішню стіну, дякуючи чому зменшуєтьними й іншими подібними отворами і під ними. Тут ся небезпека вигину стінного анкера у разі, коли може бути ухвалено те ж рішення. Може виявитивін повинен поглинати високі навантаження. ся необхідним застосування вертикальних стінних Для того, щоб забезпечити можливість вигину анкерів і в нижній частині стіни. В деяких випадках або скручування стінного анкера, з тим, щоб він міг може знадобитися додавання більш звичних стрибути закладений в розчин зовнішньої стіни, цей жньових анкерів, які поміщають у внутрішньому анкер переважно виконаний з щонайменше двома об'ємі плит. подовженими ребрами, які виконані в одну лінію з Як показано на Фіг.2, уздовж основи внутрішділянкою, що скручується та/або згинається, розньої стіни 1 поміщений ряд волокнистих ізоляційташованою між ними. Потім стінний анкер можна них цеглин 9. Такі цеглини виконуються звичайно з зігнути або скрутити за допомогою спеціального волокнистого ізоляційного матеріалу високої щільінструменту. Відповідно до одного з варіантів, анності. Ізоляційні плити 4 кріпляться до внутрішньої кер може бути зігнутий та/або скручений вручну, стіни 1 уздовж її основи за допомогою ряду утринаприклад, за допомогою дії на ділянку, що вигимувачів 8, які кріпляться через ізоляцію 4 до внутнається/скручується між подовженими ребрами. рішньої стіни 1 кріпильним елементом 10, наприНижче приводиться докладний опис винаходу клад, дюбелями, дякуючи чому ці утримувачі з посиланнями на додані креслення, де: можна вмонтовувати таким же способом, як і стінні Фіг.1 є видом пустотілої стіни в поперечному анкери 5, користуючись тими ж кріпильними елерозрізі; ментами 10, що й використовувались для установФіг.2 схематичне зображення в аксонометрії ки анкерів. У випадках, коли пустотіла стіна має внутрішньої стіни, що є складовою частиною пусміж двома стінними ділянками кути, для кріплення тотілої стіни зі встановленими на ній ізоляційними ізоляційних плит можна також з успіхом викорисплитами відповідно до одного з варіантів здійстовувати краєві фіксуючі елементи. нення винаходу; Як видно на Фіг.3, ізоляційні плити 4 кріплятьФіг.3 схематичне зображення в аксонометрії ся до внутрішньої стіни 1 за допомогою стінних внутрішньої стіни з ізоляційними плитами, встаноанкерів 5. Кожен анкер виконаний з листового мавленими на ній за допомогою стінних анкерів; теріалу і має перший кінець 6, звернений до внутФіг.4 ілюструє монтаж стінного анкера на внурішньої стіни 1, і другий кінець 7, виступаючий натрішній стіні, показаній на Фіг.3; зовні між ізоляційними плитами 4. Цей другий Фіг.5 ілюструє переважний варіант виконання кінець 7 виконаний із зовнішньою лапкою 13. На стінного анкера згідно винаходу; першому кінці 6 передбачений монтажний буртик Фіг.6-8 ілюструють декілька варіантів виконан11, що має зігнуту вгору кріпильну частину, в якій є ня монтажу стінного анкера за Фіг.5. монтажний отвір 15, виконаний поряд з лінією виЯк видно на Фіг.1, пустотіла стіна складається гину. На проміжній ділянці 14, між зовнішньою лапз внутрішньої стіни 1, зовнішньої стіни 2 і порожкою 13 і монтажним буртиком 11, виконані виступи нини, що знаходиться між ними, 3. У порожнині 3 12 для захоплення ізоляційних плит 4. поміщений шар ізоляційних плит 4, прикріплених Звернемося тепер до розгляду Фіг.4, де видно, до внутрішньої стіни 1 за допомогою ряду стінних що стінний анкер 5 поміщають для кріплення ізоанкерів 5. Стінні анкери 5 мають перший монтажляційної плити 4 на внутрішній стіні 1 його монтаний кінець 6 і крайній зовні другий кінець 7, який жним буртиком 11 до внутрішньої стіни 1 і опусказакладений в розчин між цеглою зовнішньої стіни ють так, щоб обернений вниз виступ 12 проник у 2. Кожний із стінних анкерів 5 встановлений за верхню частину ізоляційної плити 4. Потім стінний допомогою кріпильного елементу 10, наприклад, анкер 5 кріплять до внутрішньої стіни 1 за допомодюбеля, який вставляють через монтажний отвір гою монтажного інструменту 16, забезпеченого 15 і забивають в стіну за допомогою спеціального подовженою трубкою, куди вставлений кріпильний інструментального оснащення (див. Фіг.4). дюбель 10 (див. Фіг.1), який вганяють у внутрішню На Фіг.2-4 представлена внутрішня стіна 1 з стіну 1 через виконаний в анкері монтажний отвір шаром ізоляційних плит 4, встановлених на ній за 15 за допомогою вказаного монтажного інструмендопомогою стінних анкерів 5. Як видно на Фіг.2, ту 16. стінні анкери 5 можуть бути встановлені так, щоб На Фіг.5 продемонстрований переважний вавони підтримували ізоляційні плити 4 як у вертиріант виконання стінного анкера 5 згідно винаходу. кальному, так і в горизонтальному положенні. ПотЦей анкер виконаний із заготівки, що вирізається з реба в установці стінного анкера у вертикальному листової сталі товщиною переважно близько 1мм. 9 89231 10 Заготівку згинають для додання стінному анкеру 5 видно, що утримуючі затискувачі 19 в цілому мопотрібної форми. На першому кінці 6 є монтажний жуть мати і будь-яку іншу форму. буртик 11, утворений шляхом вигину окремої діляПлити, що використовуються в пустотілій стіні нки з отриманням в цілому вертикального полозгідно винаходу, переважно виготовляють у вигляження. У цьому монтажному буртику 11 виконаний ді ізоляційних плит подвійної щільності з волокнимонтажний отвір 15. Монтажний буртик перехостого матеріалу, що полегшує їхнє кріплення. Ці дить в з'єднувальну основу 20 пластинчастої форплити випускаються із стандартними типорозмірами, яка спирається на пролягаючу нижче ізоляційми, наприклад, 120x80см або 60x80см. При викону плиту і підтримує плиту, що знаходиться вище. ристанні стінних анкерів згідно винаходу для кріпОснова 20 переходить в подовжену проміжну ділення ізоляції до внутрішньої стіни потрібний лянку 14 з двома загостреними виступами 12 на всього лише по одному анкеру зверху і знизу від кожній його стороні, один з яких обернений вниз, а кожної ізоляційної плити. інший вгору. Подовжена ділянка 14 має перше Встановлено, що необхідна кількість стінних ребро 16, що виступає назовні із в цілому плоскої анкерів складає в середньому близько 1,4 на кваз'єднувальної ділянки 20 і подовженої ділянки 14. дратний метр. Проте в тих випадках, коли будівля У даному варіанті за цим першим ребром 16 іде схильна до дії надзвичайно високих вітрових надруге ребро 17, а між вказаними ребрами 16 і 17 є вантажень, це середнє значення буде дещо більзігнута ділянка 18, унаслідок чого забезпечується ше - близько 2,0-2,5 анкерів на квадратний метр. можливість вигину (див. Фіг.6) або скручування Вище був розглянутий стінний анкер стосовно (див. Фіг.7 або 8) анкера 5 в цій зоні, що знахороботи в горизонтальному положенні, проте всі диться на деякому видаленні від монтажного бурвирази, що відносяться до напряму, - такі, напритика 11, яке приблизно відповідає товщині ізоляклад, як «вертикальний», «вгору», «вниз», - слід ційних плит. На другому кінці 7 стінного анкера 5 є розуміти лише у відносному сенсі, оскільки абсозовнішня лапка 13, забезпечена V-подібними або лютно ясно, що для стінного анкера можуть бути С-подібними утримуючими затисками 19 для запередбачені, за умови збереження об'єму винахобезпечення надійного захоплення при її затиску в ду, і інші орієнтації. розчині між двома шарами цегли. Абсолютно оче 11 Комп’ютерна верстка В. Мацело 89231 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
