Анкер для кріплення до стіни

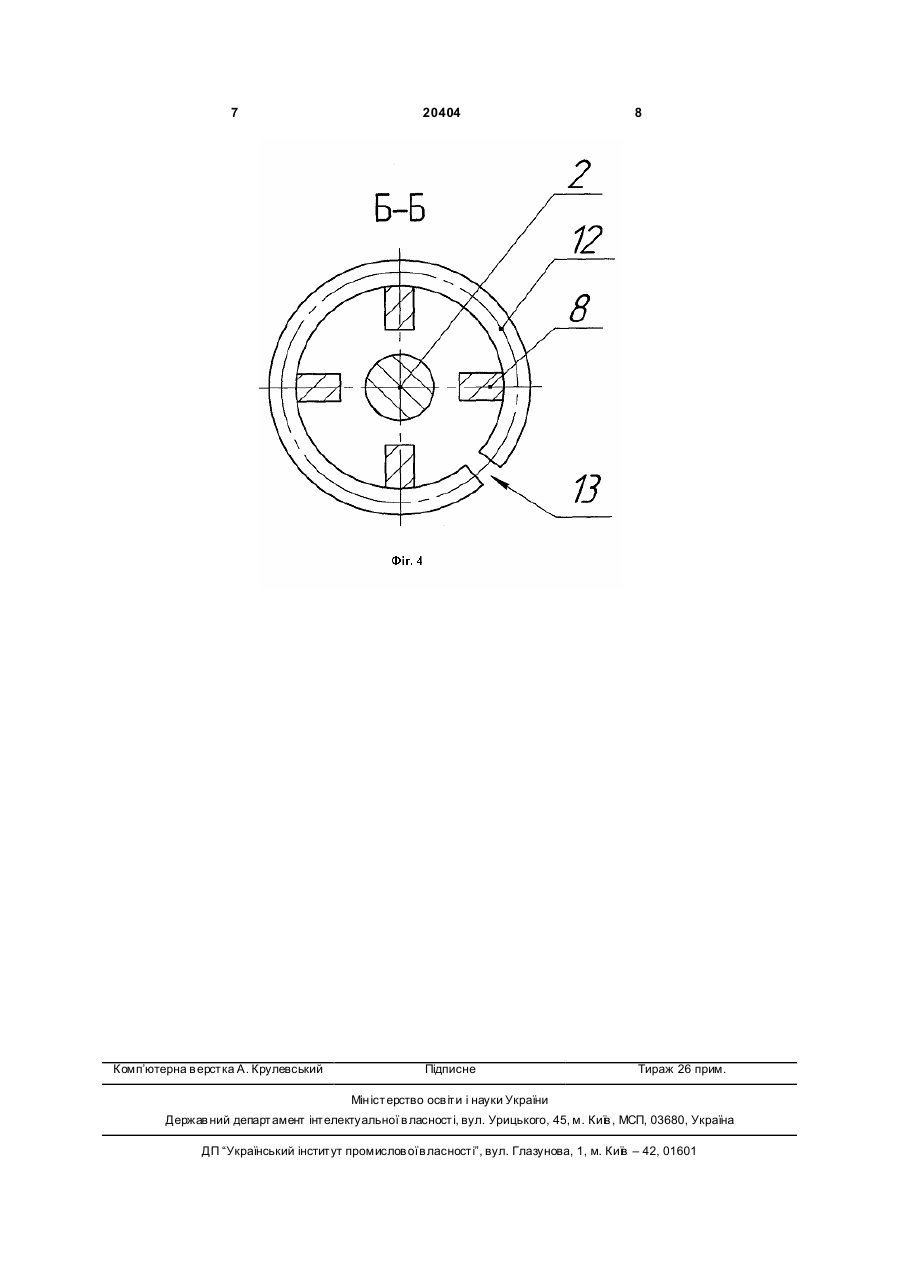

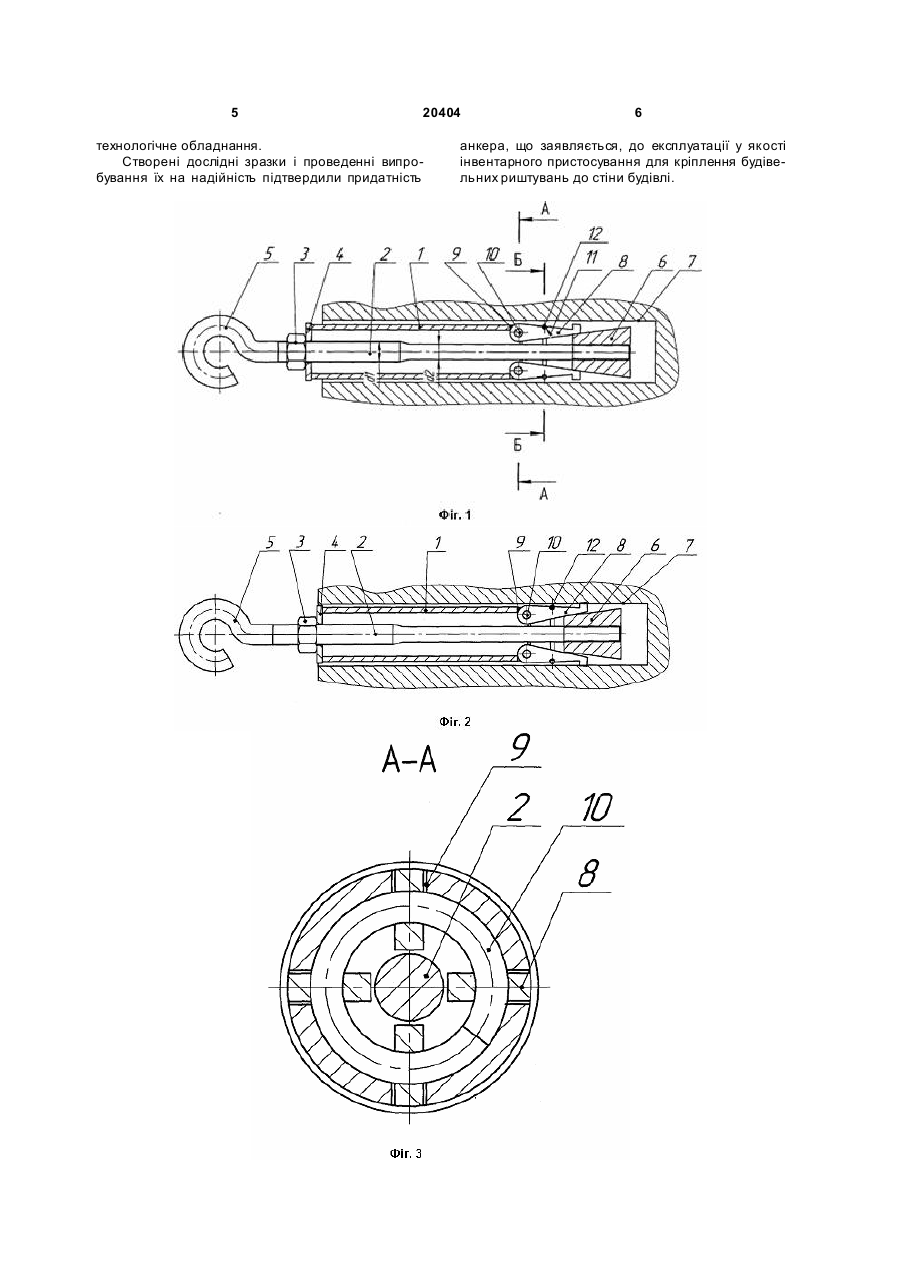

1. Анкер для кріплення до стіни, що містить корпус, в якому установлений різьбовий стержень із гайкою і шайбою на одному кінці і головкою на іншому кінці, елементи заклинювання в глухому отворі стіни при загвинчуванні гайки, який відрізняється тим, що головка має конічну поверхню і нагвинчена на стержень без можливості переміщення по стержню при загвинчуванні гайки, корпус являє собою відрізок труби, один кінець якої контактує із шайбою, установленою урівень, а інший кінець має пази, в яких на кільцевій осі, привареної з внутрішнього боку труби, повертаються елементи заклинювання в глухому отворі стіни, виконані у вигляді плоских цанг, охоплених по виїмках, виконаних в них, розрізним пружинним кільцем, при U 1 3 20404 являють собою пружні розрізні кільця, що мають круглу форму перетину і встановлені під шайбою гайки і перед шайбою головки [див. патент України на корисну модель №79, Кл. F16В 13/06, опубл. 31.10.97. Бюл. №5]. Недоліком відомого кріпильного пристрою є обмежена область застосування, він потребує виконання достатньо точного глухого отвору у основі, що важко зробити у цегляних, бетонних та подібних стінах будівель, і може бути використаний для кріплення, переважно, до металевих основ. Задачею, на вирішення якої спрямована корисна модель, являється удосконалення конструкції анкера з метою забезпечення багаторазового використання його при одночасному підвищенні надійності і зручності в експлуатації, зокрема, при кріпленні приставних риштувань до стін будівель. Поставлена задача вирішується тим, що в анкер для кріплення до стіни, що містить корпус, в якому установлений різьбовий стержень із гайкою і шайбою на одному кінці і головкою на іншому кінці, елементи заклинювання в глухому о творі стіни при загвинчуванні гайки, відповідно до корисної моделі, головка має конічну поверхню і нагвинчена на стержень без можливості переміщення по стержню при загвинчуванні гайки, корпус являє собою відрізок труби, один кінець якої контактує із шайбою, установленою урівень, а інший кінець має пази, в яких на кільцевій осі, привареної з внутрішньої сторони труби, повертаються елементи заклинювання в глухому отворі стіни, виконані у вигляді плоских цанг, охоплених по виїмках, виконаних в них, розрізним пружинним кільцем, при цьому цанги установлені з можливістю переміщення по конічній поверхні головки для взаємодії з глухим отвором стіни при загвинчуванні гайки та встановлення в вихідне положення під стискаючою дією розрізного пружинного кільця при відгвинчуванні гайки. Поставлена задача вирішується також тим, що: - вільний кінець різьбового стержня загнутий у вигляді крюка; - різьбовий стержень має дві ділянки із різними діаметрами, причому, діаметр стержня з боку установки гайки більший, ніж діаметр з боку установки головки і цанг; - цанги повертаються на кільцевій осі в пазах корпусу без можливості-зміщення по окружності; - корпус має чотири пази, розташовані під прямим кутом один до одного, в яких на кільцевій осі установлені, відповідно, чотири цанги. Запропоноване технічне рішення має наступні переваги перед відомими: - надійне закріплення анкера в отворові цегляних, бетонних та інши х стін будівель за рахунок поступового пересування кінців цанг по направляючій конічній поверхні головки при загвинчуванні гайки та надійного заглиблення їх при цьому у стінки отвору; - зручний витяг анкера з отвору в стіні при демонтажу при відгвинчуванні гайки і зміщенні стержня за рахунок стискаючої дії пружинного розрізного кільця на цанги по виїмках, що приводить їх в 4 вихідне положення; - багаторазове використання анкерів, що надає можливість використовувати їх у якості інвентарних пристосувань для кріплення, зокрема, приставних багатоярусни х риштувань при монтажідемонтажі. Технічний результат - створення зручності та надійної в експлуатації конструкції анкера, який може бути застосований у якості інвентарного пристосування для кріплення приставних риштувань до стін будівель. Сутність корисної моделі пояснюється кресленнями, де на Фіг.1 показаний загальний вигляд анкера у вихідному положенні; на Фіг.2 - загальний вигляд анкера з заклиненими у отворі цангами; на Фіг.3 - вид за розрізом А-А на Фіг.1; на Фіг.4 - вид за розрізом Б-Б на Фіг.1. Анкер містить корпус 1, в якому установлений різьбовий стержень 2 з гайкою 3 і шайбою 4 на одному кінці, загнутому у формі крюка 5, та нагвинченою конічною головкою 6 на другому кінці, елементи заклинення у отворі 7 - цанги 8. Корпус 1 являє собою відрізок труби, на одному кінці якої зроблено чотири пази 9, в які вставлено чотири цанги 8, надіті на кільцеву вісь 10. Кільцева вісь 10 приварена до корпусу 1 по його внутрішньому діаметру. Цанги 8 мають напівкруглі виїмки 11, у які вставлено пружинне кільце 12 з розрізом 13, яке притискує цанги 8 нижніми гранями до конічної поверхні головки 6 з боку її меншого діаметра. Для надання можливості встановлення цанг 8 у пазах 9 урівень з зовнішньою поверхнею корпусу 1 різьбовий стержень 2 має дві приблизно рівні ділянки з різними діаметрами d1, d2. При цьому гайка 3 встановлена на ділянці стержня 2 з більшим діаметром d1, а головка 6 та цанги 8 на ділянці з меншим діаметром d2 для забезпечення установки цанг в корпусі урівень. Після загвинчування конічної головки 6 на різьбу стержня 2, різьбу на відповідному кінці стержня 2 кернять, щоб конічна головка 6 не згвинчувалась з кінця стержня 2. При використанні анкер встановлюють у отвір 7 в стіні будівлі, виконаний з діаметром декілька більшим, ніж діаметр корпусу 1. Після цього фіксуючи крюк 5 різьбового стержня 2, загвинчують гайку 3. При цьому шайба 4, корпус 1 разом з цангами 8 наїжджають на конічну головку 6, яка повертає цанги 8 так, що вони взаємодіючи зі стінками отвору 7, врізаючись в бетон чи в цегляну кладку, розклинюють анкер в отворі 7. При монтажі приставних будівельних риштувань в крюк 5 вставляють захват риштувань (на кресленнях не показано). При демонтажі риштувань захват знімають з крюка 5. Для того, щоб витягнуть анкер з отвору 7 необхідно відгвинтити гайку 3, змістити стержень 2 у о твір тр уби корпуса 1. При цьому пружинне розрізне кільце 12 стискає цанги 8 в вихідне (первісне) положення і вся конструкція анкера може бути витягнута із отвору 7 в стіні будівлі. Таким чином анкер може багаторазово використовуватись і бути інвентарним пристосуванням для монтажу-демонтажу приставних будівельних риштувань. При виготовленні анкерів для кріплення до стіни використовуються стандартні матеріали і 5 20404 технологічне обладнання. Створені дослідні зразки і проведенні випробування їх на надійність підтвердили придатність 6 анкера, що заявляється, до експлуатації у якості інвентарного пристосування для кріплення будівельних риштувань до стіни будівлі. 7 Комп’ютерна в ерстка А. Крулевський 20404 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
