Прилад зниження рівня звуку пострілу стрілецької зброї

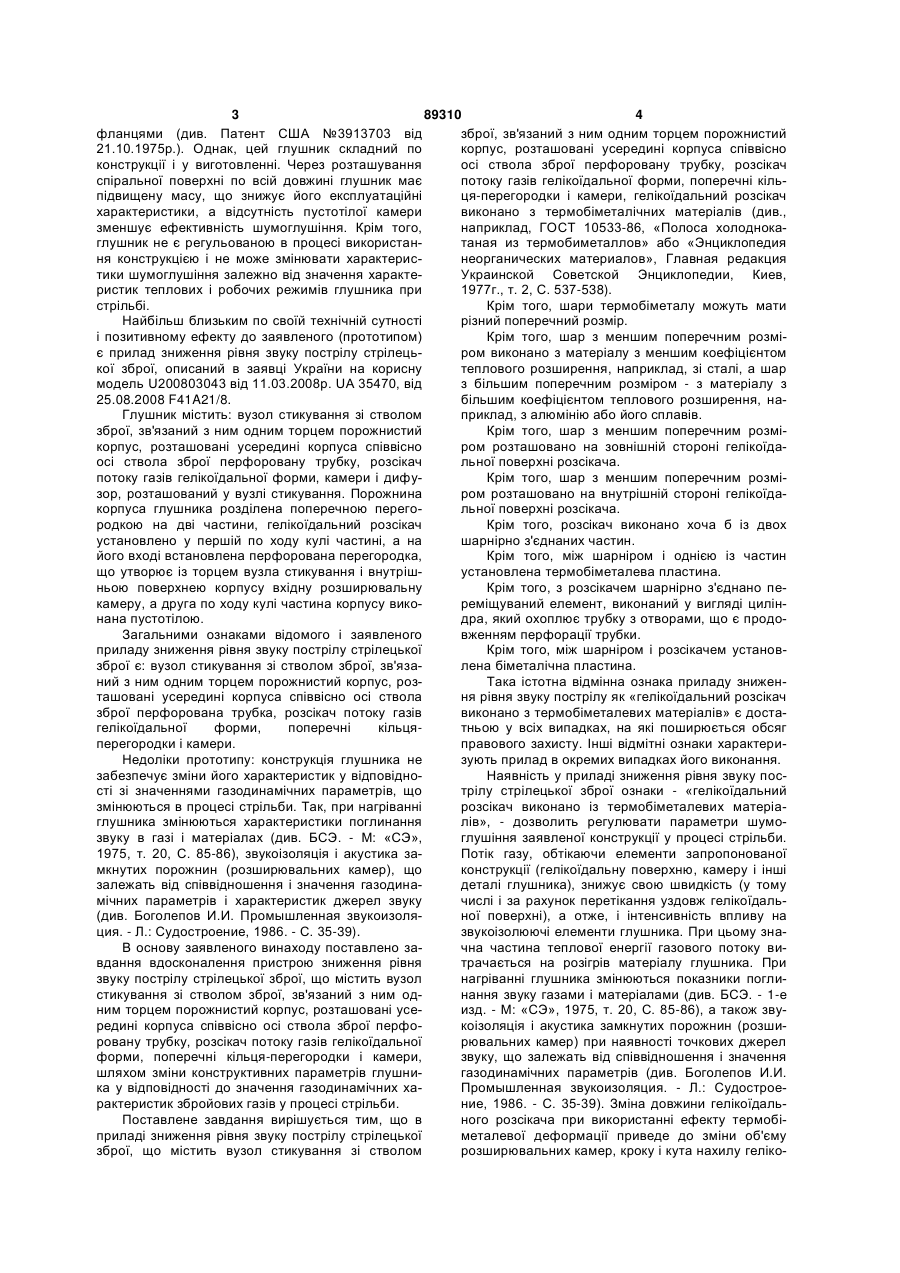

1. Прилад зниження рівня звуку пострілу стрілецької зброї, що містить вузол стикування зі стволом зброї, зв'язаний з ним одним торцем порожнистий корпус, розташовані усередині корпуса співвісно осі ствола зброї перфоровану трубку, розсікач потоку газів гелікоїдальної форми, поперечні кільця-перегородки і камери, який відрізняється тим, що гелікоїдальний розсікач виконано з термобіметалевих матеріалів. 2. Прилад за п. 1, який відрізняється тим, що шари мають різний поперечний розмір. C2 2 (19) 1 3 89310 4 фланцями (див. Патент США №3913703 від зброї, зв'язаний з ним одним торцем порожнистий 21.10.1975p.). Однак, цей глушник складний по корпус, розташовані усередині корпуса співвісно конструкції і у виготовленні. Через розташування осі ствола зброї перфоровану трубку, розсікач спіральної поверхні по всій довжині глушник має потоку газів гелікоїдальної форми, поперечні кільпідвищену масу, що знижує його експлуатаційні ця-перегородки і камери, гелікоїдальний розсікач характеристики, а відсутність пустотілої камери виконано з термобіметалічних матеріалів (див., зменшує ефективність шумоглушіння. Крім того, наприклад, ГОСТ 10533-86, «Полоса холоднокаглушник не є регульованою в процесі використантаная из термобиметаллов» або «Энциклопедия ня конструкцією і не може змінювати характериснеорганических материалов», Главная редакция тики шумоглушіння залежно від значення характеУкраинской Советской Энциклопедии, Киев, ристик теплових і робочих режимів глушника при 1977г., т. 2, С. 537-538). стрільбі. Крім того, шари термобіметалу можуть мати Найбільш близьким по своїй технічній сутності різний поперечний розмір. і позитивному ефекту до заявленого (прототипом) Крім того, шар з меншим поперечним розміє прилад зниження рівня звуку пострілу стрілецьром виконано з матеріалу з меншим коефіцієнтом кої зброї, описаний в заявці України на корисну теплового розширення, наприклад, зі сталі, а шар модель U200803043 від 11.03.2008р. UA 35470, від з більшим поперечним розміром - з матеріалу з 25.08.2008 F41A21/8. більшим коефіцієнтом теплового розширення, наГлушник містить: вузол стикування зі стволом приклад, з алюмінію або його сплавів. зброї, зв'язаний з ним одним торцем порожнистий Крім того, шар з меншим поперечним розмікорпус, розташовані усередині корпуса співвісно ром розташовано на зовнішній стороні гелікоїдаосі ствола зброї перфоровану трубку, розсікач льної поверхні розсікача. потоку газів гелікоїдальної форми, камери і дифуКрім того, шар з меншим поперечним розмізор, розташований у вузлі стикування. Порожнина ром розташовано на внутрішній стороні гелікоїдакорпуса глушника розділена поперечною перегольної поверхні розсікача. родкою на дві частини, гелікоїдальний розсікач Крім того, розсікач виконано хоча б із двох установлено у першій по ходу кулі частині, а на шарнірно з'єднаних частин. його вході встановлена перфорована перегородка, Крім того, між шарніром і однією із частин що утворює із торцем вузла стикування і внутрішустановлена термобіметалева пластина. ньою поверхнею корпусу вхідну розширювальну Крім того, з розсікачем шарнірно з'єднано пекамеру, а друга по ходу кулі частина корпусу викореміщуваний елемент, виконаний у вигляді циліннана пустотілою. дра, який охоплює трубку з отворами, що є продоЗагальними ознаками відомого і заявленого вженням перфорації трубки. приладу зниження рівня звуку пострілу стрілецької Крім того, між шарніром і розсікачем установзброї є: вузол стикування зі стволом зброї, зв'язалена біметалічна пластина. ний з ним одним торцем порожнистий корпус, розТака істотна відмінна ознака приладу зниженташовані усередині корпуса співвісно осі ствола ня рівня звуку пострілу як «гелікоїдальний розсікач зброї перфорована трубка, розсікач потоку газів виконано з термобіметалевих матеріалів» є достагелікоїдальної форми, поперечні кільцятньою у всіх випадках, на які поширюється обсяг перегородки і камери. правового захисту. Інші відмітні ознаки характериНедоліки прототипу: конструкція глушника не зують прилад в окремих випадках його виконання. забезпечує зміни його характеристик у відповідноНаявність у приладі зниження рівня звуку поссті зі значеннями газодинамічних параметрів, що трілу стрілецької зброї ознаки - «гелікоїдальний змінюються в процесі стрільби. Так, при нагріванні розсікач виконано із термобіметалевих матеріаглушника змінюються характеристики поглинання лів», - дозволить регулювати параметри шумозвуку в газі і матеріалах (див. БСЭ. - М: «СЭ», глушіння заявленої конструкції у процесі стрільби. 1975, т. 20, С. 85-86), звукоізоляція і акустика заПотік газу, обтікаючи елементи запропонованої мкнутих порожнин (розширювальних камер), що конструкції (гелікоїдальну поверхню, камеру і інші залежать від співвідношення і значення газодинадеталі глушника), знижує свою швидкість (у тому мічних параметрів і характеристик джерел звуку числі і за рахунок перетікання уздовж гелікоїдаль(див. Боголепов И.И. Промышленная звукоизоляної поверхні), а отже, і інтенсивність впливу на ция. - Л.: Судостроение, 1986. - С. 35-39). звукоізолюючі елементи глушника. При цьому знаВ основу заявленого винаходу поставлено зачна частина теплової енергії газового потоку вивдання вдосконалення пристрою зниження рівня трачається на розігрів матеріалу глушника. При звуку пострілу стрілецької зброї, що містить вузол нагріванні глушника змінюються показники поглистикування зі стволом зброї, зв'язаний з ним однання звуку газами і матеріалами (див. БСЭ. - 1-е ним торцем порожнистий корпус, розташовані усеизд. - Μ: «СЭ», 1975, т. 20, С. 85-86), а також звуредині корпуса співвісно осі ствола зброї перфокоізоляція і акустика замкнутих порожнин (розшировану трубку, розсікач потоку газів гелікоїдальної рювальних камер) при наявності точкових джерел форми, поперечні кільця-перегородки і камери, звуку, що залежать від співвідношення і значення шляхом зміни конструктивних параметрів глушнигазодинамічних параметрів (див. Боголепов И.И. ка у відповідності до значення газодинамічних хаПромышленная звукоизоляция. - Л.: Судостроерактеристик збройових газів у процесі стрільби. ние, 1986. - С. 35-39). Зміна довжини гелікоїдальПоставлене завдання вирішується тим, що в ного розсікача при використанні ефекту термобіприладі зниження рівня звуку пострілу стрілецької металевої деформації приведе до зміни об'єму зброї, що містить вузол стикування зі стволом розширювальних камер, кроку і кута нахилу геліко 5 89310 6 їдальної поверхні. При переміщенні розсікача мопонованого приладу зниження рівня звуку пострілу жуть регулюватися площі перфорації центральної стрілецької зброї, що відповідає основному пункту трубки, що приведе до зміни процесу і характерисформули. На Фіг.2 у вигляді виносних елементів тик наповнення пороховими газами розширювальпоказані пояснення до Фіг.1. На Фіг.3-Фіг.7 показані них камер. Зазначені зміни заявленої конструкції варіанти виготовлення приладу із шарнірними і підвищують ефективність її шумоглушіння в конкрухомими елементами. ретних режимах експлуатації. Прилад зниження рівня звуку пострілу стрілеНаявність у приладі ознаки - «шари мають різцької зброї, показаний на мал. 1, містить: вузол ний поперечний розмір», - дозволить розширити стикування зі стволом зброї 1, зв'язаний з ним оддіапазон регулювання параметрів заявленої консним торцем порожнистий корпус 2, розташовані трукції у процесі експлуатації. Фактично мова йде усередині корпуса співвісно осі ствола зброї перпро зміну полярних моментів інерції (див. Дарков форовану трубку 3, розсікач потоку газів гелікоїдаА.В., Шпиро Г.С. Сопротивление материалов. - Μ:, льної (гвинтової форми із прямою твірною, див. «BШ», 1965, С. 165-168, 303-308) поперечних пе«БСЭ», изд-во "СЭ", г. Москва, 1971г., С. 89) форрерізів шарів гелікоїдального розсікача, які визнами 4, поперечне кільце-перегородку 5 і першу рочають їхню відносну жорсткість і подовження роззширювальну камеру 6, довжиною 1. сікача. Конкретні значення поперечних розмірів У заявленій конструкції гелікоїдальний розсішарів, їх взаємне розташування вибираються розкач 4 виконано з термобіметалевих матеріалів (7, рахунковими і експериментальними методами. Це 8). Між поперечним кільцем 5 і вихідним торцем забезпечить найбільш високі характеристики шуглушника розташована циліндрична розширювамоглушіння при дотриманні оптимальних габаритльна камера 9, довжиною L. но-масових і експлуатаційних характеристик глушШари 7 і 8 (див. Фіг.2) можуть мати різний поника. перечний розмір. При цьому шар з меншим попеНаявність у приладі ознаки - «шар з меншим речним розміром 7 може бути виконаний з матеріпоперечним розміром виконаний з матеріалу з алу з меншим коефіцієнтом теплового меншим коефіцієнтом теплового розширення, а розширення, а шар з більшим поперечним розмішар з більшим поперечним розміром - з матеріалу ром 8 - з матеріалу з більшим коефіцієнтом теплоз більшим коефіцієнтом теплового розширення», вого розширення. Шар з меншим поперечним роздозволить забезпечити оптимальні габаритноміром 7 може бути розташований як на зовнішній масові і експлуатаційні характеристики глушника. стороні гелікоїдальної поверхні розсікача, так і на Можливе виготовлення «термобіме-талевої повевнутрішній (залежно від параметрів процесу шуморхні» розсікача із двох шарів не по всій його площі. глушіння при стрільбі). Шари можуть бути з'єднані Наявність у приладі ознаки - «шар з меншим (див. «Энциклопедия неорганических материапоперечним розміром розташований на зовнішній лов». Главная редакция Украинской Советской стороні гелікоїдальної поверхні розсікача», - доЭнциклопедии, Киев, 1977г., т. 2, С. 537-538) гарязволить створити конструкцію, що збільшує при чою або холодною пластичною деформацією, нанагріванні поздовжній розмір. плавленням, пайкою і ін. Наявність у приладі ознаки - «шар з меншим На Фіг.3-Фіг.4 показано, що розсікач 4 виконапоперечним розміром розташований на внутрішній но хоча б із двох шарнірно закріплених частин 10 і стороні гелікоїдальної поверхні розсікача», - до11, що контактують по площині рознімання 12 і зволить створити конструкцію, що зменшує при з'єднаних, наприклад, за допомогою штифтового нагріванні поздовжній розмір. шарніра 13. При цьому між шарніром 13 (див. Наявність у приладі ознаки - «розсікач виконаФіг.5) і однією із частин (11) установлена термобіний хоча б із двох шарнірно закріплених частин», металева пластина 14, що забезпечує відносне дозволить створити конструкцію, що надійно прапереміщення частин 10 і 11 на розмір Η. цює в будь-яких робочих температурних діапазоНа Фіг.6 і Фіг.7 показано, що з розсікачем 4 нах і виключає силовий вплив на центральну трубшарнірно з'єднаний переміщуваний елемент 15 ку від теплових деформацій. виконаний у вигляді циліндра, що охоплює трубку, Наявність у приладі ознаки - «між шарніром і з отворами, які є продовженням перфорації трубоднією із частин установлена термобіметалева ки. При цьому між шарніром 16 і розсікачем устапластина», - дозволить здійснювати додаткове новлена термобіметалева пластина 17, що забезрегулювання параметрів глушника (об'єм камер, печує зсув елементів на розмір Η. перекриття отворів у центральній трубці і ін.). Працює глушник у такий спосіб. Наявність у приладі ознаки - «з розсікачем При проходженні кулі по стволу зброї з надшарнірно з'єднаний переміщуваний елемент, визвуковою швидкістю поперед кулі утвориться шар конаний у вигляді циліндра, що охоплює трубку, з стисненого повітря, що, через стикувальний вузол отворами, що є продовженням перфорації труб1, трубку 3 досягає першого по ходу кулі витка ки», - дозволить здійснювати додаткове регулюгелікоїдального розсікача 4, обмеженого поперечвання площ отворів центральної трубки. ною перегородкою 5, і розширюється в ньому. При Наявність в приладі ознаки - «між шарніром і цьому частина порохових газів, що рухаються за розсікачем установлена термобіметалева пластикулею, також попадає в цю розширювальну камеру на», - дозволить розширити можливості регулю(6) гелікоїдального розсікача. Через те що форма вання площ отворів у центральній трубці. отворів і перепад тисків «трубка-камера» забезпеСутність запропонованого технічного рішення чує опір для надзвукового газового потоку, це припояснюється кресленнями Фіг.1-Фіг.7. На Фіг.1 водить до ефекту відсічення частини газового схематично зображений поздовжній розріз запроструменя і утворення вихрового руху з перетікан 7 89310 8 ням по всій довжині гелікоїдальної вихрової камени розсікача 10 і 11 (по площині рознімання 12), ри. Частина порохових газів, рухаючись по каналу з'єднані шарніром 13, переміщуються автономно. перфорованої трубки, особливо та його частина, Їхнє відносне переміщення може коректуватися яка прямує безпосередньо за кулею, попадає четермобіметалевою пластиною 14 (Фіг.5) у межах рез відповідні отвори в другий, потім і третій (по лінійного розміру Η. ходу кулі) витки розширювальної камери, втрачаРазом з розсікачем 4 може переміщатися плаючи при цьому енергію і, отже, швидкість руху по стина 15 (Фіг.6), що регулює прохідний розтин ходу в перфорованій трубці, не роблячи шкідливоперфорації трубки. Пластина може бути зв'язана з го впливу на швидкість руху кулі. розсікачем через шарнір 16 і термобіметалеву Процес і газодинамічні характеристики наповпластину 17. нення розширювальних камер залежать від режиТермобіметалеві елементи заявленої конструмів стрільби і енергетики боєприпасів. При нагрікції можуть бути виготовлені з виробленої промисванні глушника змінюються показники поглинання ловістю «Ленты холоднокатаной из термобимезвуку газами і матеріалами (див. БСЭ. - 1-е изд. таллов» по ГОСТ 10533-86 (також див. Μ: «СЭ», 1975, т. 20, С. 85-86), а також звукоізоля«Энциклопедия неорганических материалов». ція і акустика замкнутих порожнин (розширювальГлавная редакция Украинской Советской Энцикних камер). При нагріванні шари 7 і 8 розсікача лопедии, Киев, 1977г., т. 2, С. 537-538). будуть розширюватися, що приведе (залежно від Після виходу кулі за межі глушника тиск у каконструктивного виконання, Фіг.2) до подовження налі перфорованої трубки падає, і стиснені гази з або скорочення розсікача на величину l. Внаслірозширювальних камер прямують через отвори док цього зміняться конструктивні параметри гелітрубки в центральний канал і, потім, назовні. Закоїдального розсікача і співвідношення розмірів стосування в приладі заявлених конструкційних першої (з розсікачем) і другий (пустотілої) камери елементів приводить до значного зниження рівня 9 - l/L, що вплине на ефективність шумозаглупгуюзвуку пострілу, викликаного витіканням порохових чих властивостей заявленого приладу. газів зі ствола вогнепальної зброї. Для зменшення тертя об центральну трубку і збільшення діапазону регулювання (Фіг.3-4) части 9 89310 10 11 Комп’ютерна верстка О. Гапоненко 89310 Підписне 12 Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
