Пристрій для прання килимових виробів “уск kovron”

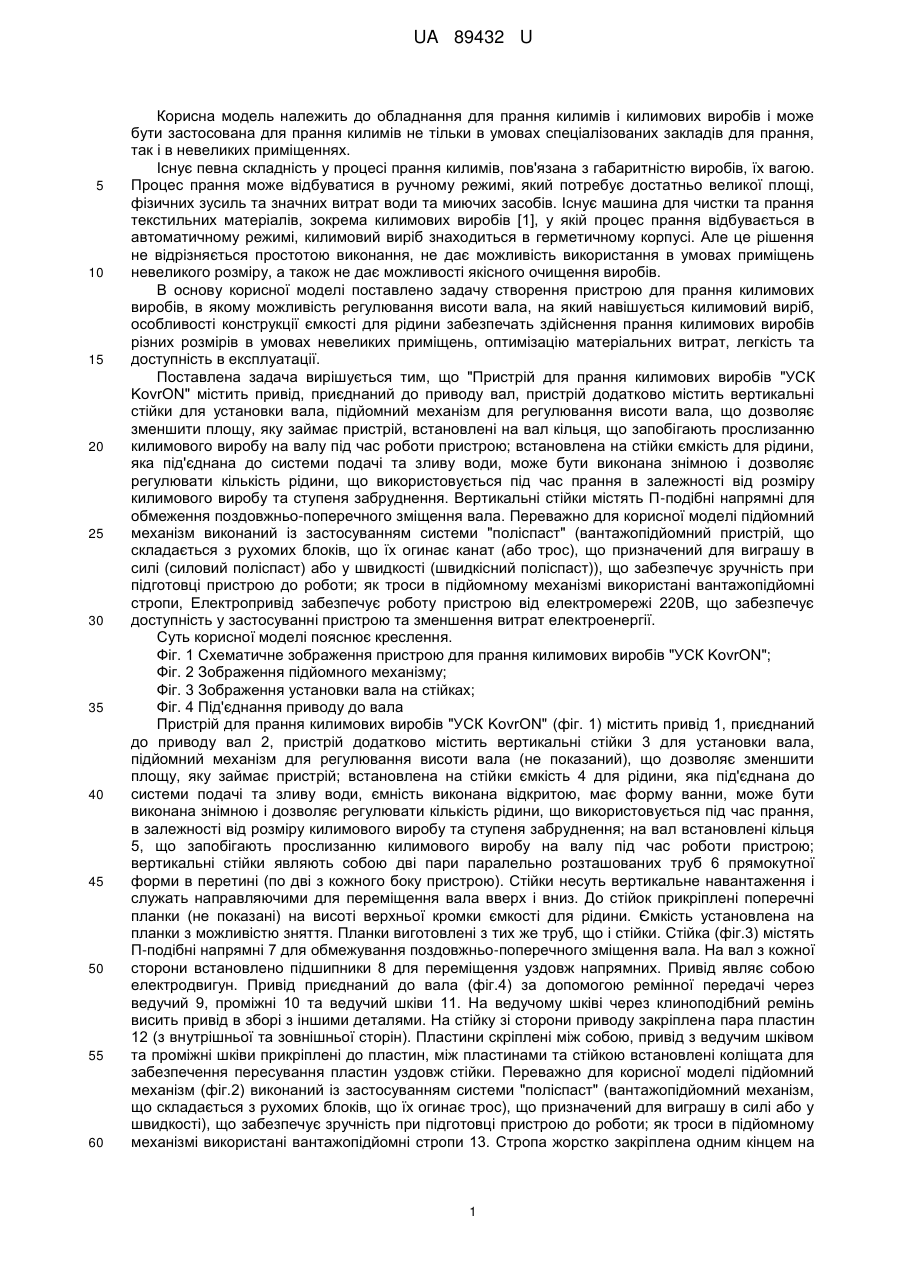

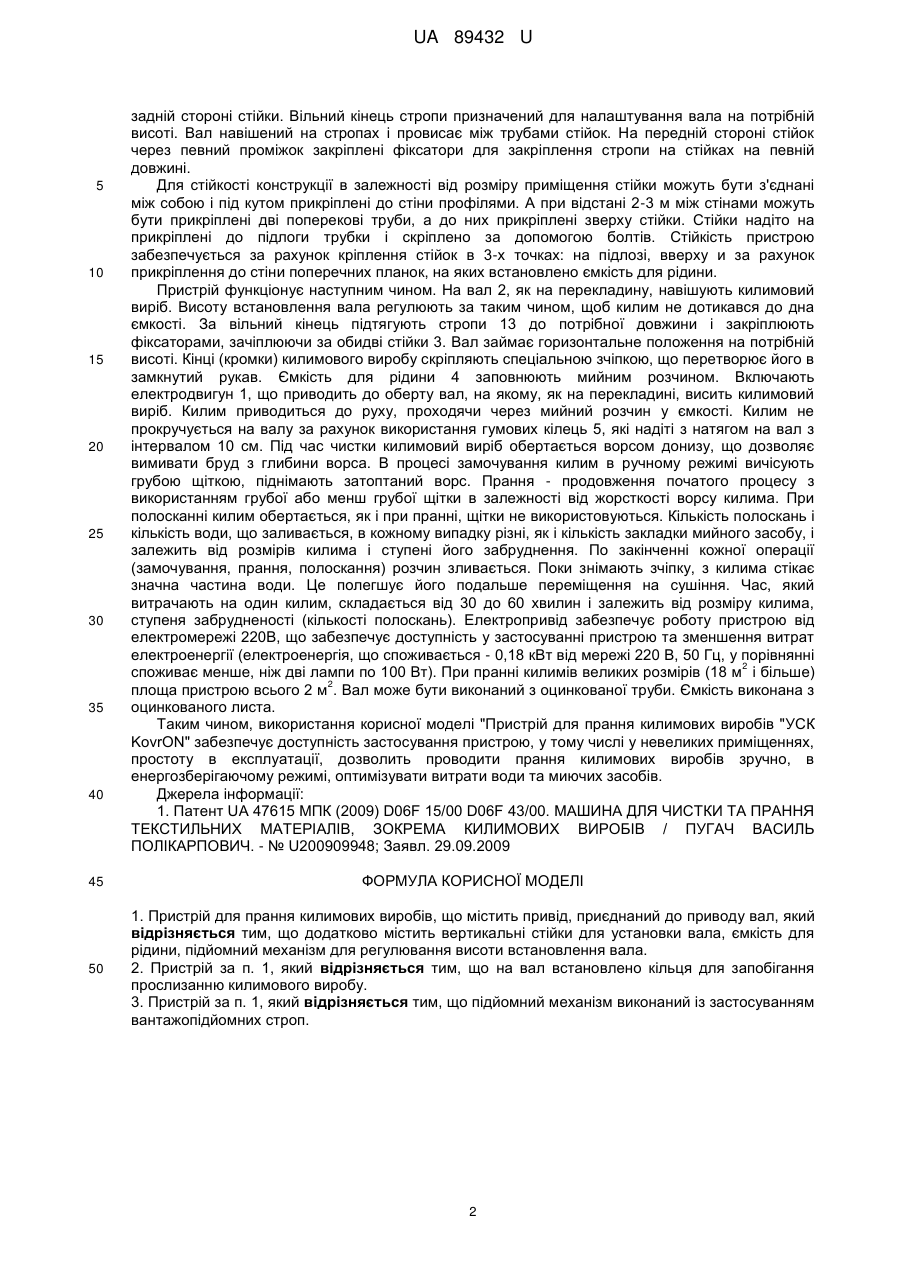

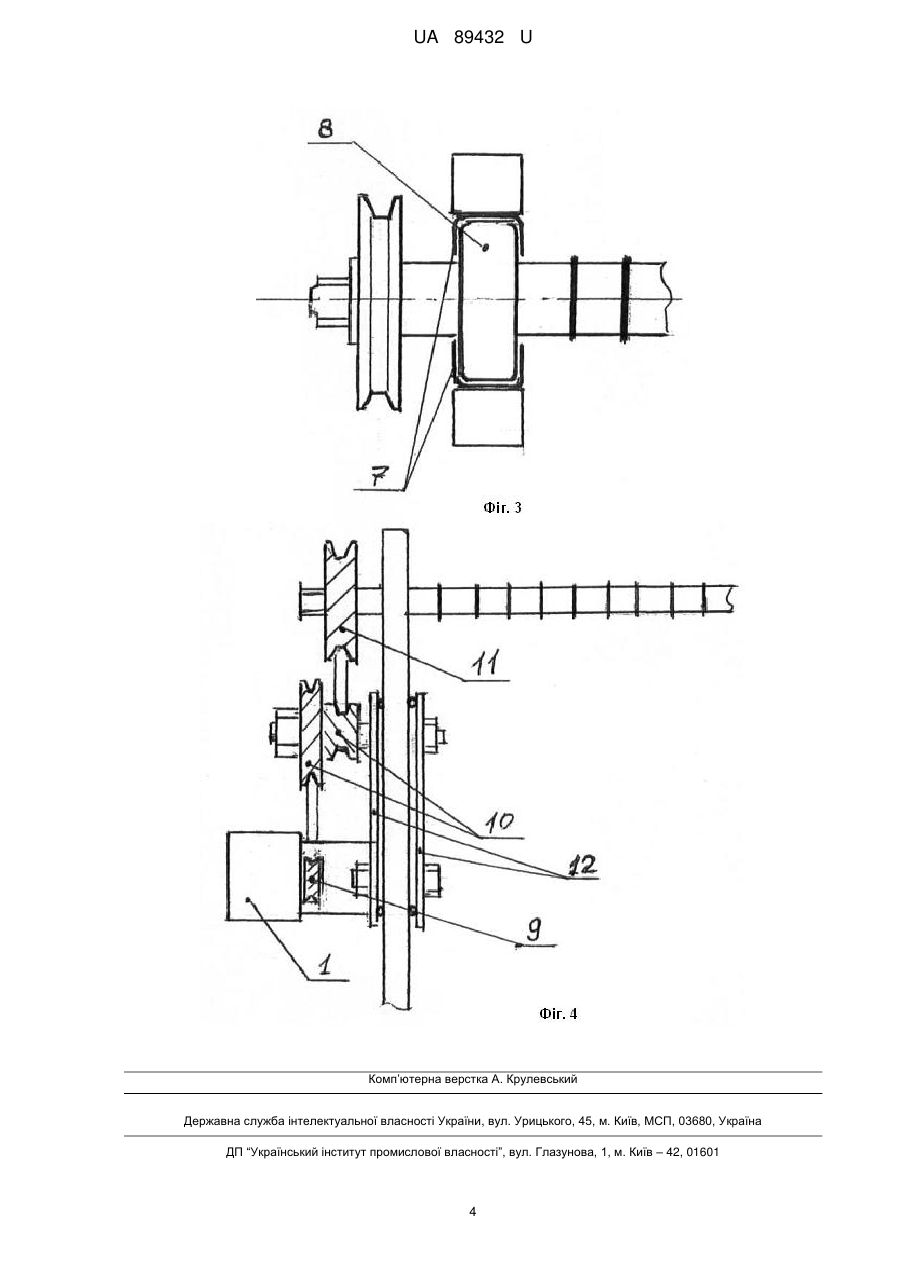

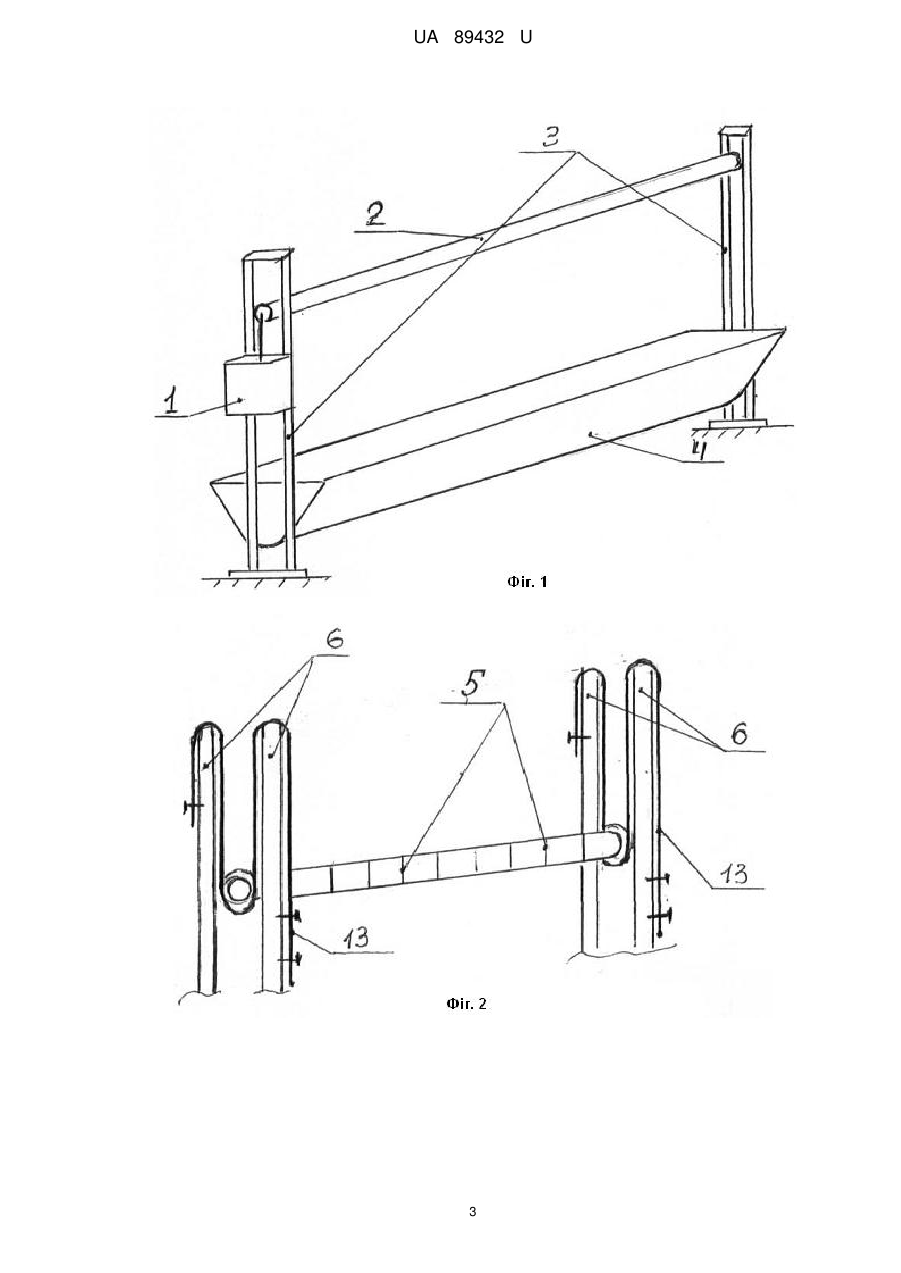

Реферат: Пристрій для прання килимових виробів "УСК KovrON" містить привід, приєднаний до приводу вал. Додатково містить вертикальні стійки для установки вала, ємкість для рідини, підйомний механізм для регулювання висоти встановлення вала. UA 89432 U (54) ПРИСТРІЙ ДЛЯ ПРАННЯ КИЛИМОВИХ ВИРОБІВ "УСК KOVRON" UA 89432 U UA 89432 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обладнання для прання килимів і килимових виробів і може бути застосована для прання килимів не тільки в умовах спеціалізованих закладів для прання, так і в невеликих приміщеннях. Існує певна складність у процесі прання килимів, пов'язана з габаритністю виробів, їх вагою. Процес прання може відбуватися в ручному режимі, який потребує достатньо великої площі, фізичних зусиль та значних витрат води та миючих засобів. Існує машина для чистки та прання текстильних матеріалів, зокрема килимових виробів [1], у якій процес прання відбувається в автоматичному режимі, килимовий виріб знаходиться в герметичному корпусі. Але це рішення не відрізняється простотою виконання, не дає можливість використання в умовах приміщень невеликого розміру, а також не дає можливості якісного очищення виробів. В основу корисної моделі поставлено задачу створення пристрою для прання килимових виробів, в якому можливість регулювання висоти вала, на який навішується килимовий виріб, особливості конструкції ємкості для рідини забезпечать здійснення прання килимових виробів різних розмірів в умовах невеликих приміщень, оптимізацію матеріальних витрат, легкість та доступність в експлуатації. Поставлена задача вирішується тим, що "Пристрій для прання килимових виробів "УСК KovrON" містить привід, приєднаний до приводу вал, пристрій додатково містить вертикальні стійки для установки вала, підйомний механізм для регулювання висоти вала, що дозволяє зменшити площу, яку займає пристрій, встановлені на вал кільця, що запобігають прослизанню килимового виробу на валу під час роботи пристрою; встановлена на стійки ємкість для рідини, яка під'єднана до системи подачі та зливу води, може бути виконана знімною і дозволяє регулювати кількість рідини, що використовується під час прання в залежності від розміру килимового виробу та ступеня забруднення. Вертикальні стійки містять П-подібні напрямні для обмеження поздовжньо-поперечного зміщення вала. Переважно для корисної моделі підйомний механізм виконаний із застосуванням системи "поліспаст" (вантажопідйомний пристрій, що складається з рухомих блоків, що їх огинає канат (або трос), що призначений для виграшу в силі (силовий поліспаст) або у швидкості (швидкісний поліспаст)), що забезпечує зручність при підготовці пристрою до роботи; як троси в підйомному механізмі використані вантажопідйомні стропи, Електропривід забезпечує роботу пристрою від електромережі 220В, що забезпечує доступність у застосуванні пристрою та зменшення витрат електроенергії. Суть корисної моделі пояснює креслення. Фіг. 1 Схематичне зображення пристрою для прання килимових виробів "УСК KovrON"; Фіг. 2 Зображення підйомного механізму; Фіг. 3 Зображення установки вала на стійках; Фіг. 4 Під'єднання приводу до вала Пристрій для прання килимових виробів "УСК KovrON" (фіг. 1) містить привід 1, приєднаний до приводу вал 2, пристрій додатково містить вертикальні стійки 3 для установки вала, підйомний механізм для регулювання висоти вала (не показаний), що дозволяє зменшити площу, яку займає пристрій; встановлена на стійки ємкість 4 для рідини, яка під'єднана до системи подачі та зливу води, ємність виконана відкритою, має форму ванни, може бути виконана знімною і дозволяє регулювати кількість рідини, що використовується під час прання, в залежності від розміру килимового виробу та ступеня забруднення; на вал встановлені кільця 5, що запобігають прослизанню килимового виробу на валу під час роботи пристрою; вертикальні стійки являють собою дві пари паралельно розташованих труб 6 прямокутної форми в перетині (по дві з кожного боку пристрою). Стійки несуть вертикальне навантаження і служать направляючими для переміщення вала вверх і вниз. До стійок прикріплені поперечні планки (не показані) на висоті верхньої кромки ємкості для рідини. Ємкість установлена на планки з можливістю зняття. Планки виготовлені з тих же труб, що і стійки. Стійка (фіг.3) містять П-подібні напрямні 7 для обмежування поздовжньо-поперечного зміщення вала. На вал з кожної сторони встановлено підшипники 8 для переміщення уздовж напрямних. Привід являє собою електродвигун. Привід приєднаний до вала (фіг.4) за допомогою ремінної передачі через ведучий 9, проміжні 10 та ведучий шківи 11. На ведучому шківі через клиноподібний ремінь висить привід в зборі з іншими деталями. На стійку зі сторони приводу закріплена пара пластин 12 (з внутрішньої та зовнішньої сторін). Пластини скріплені між собою, привід з ведучим шківом та проміжні шківи прикріплені до пластин, між пластинами та стійкою встановлені коліщата для забезпечення пересування пластин уздовж стійки. Переважно для корисної моделі підйомний механізм (фіг.2) виконаний із застосуванням системи "поліспаст" (вантажопідйомний механізм, що складається з рухомих блоків, що їх огинає трос), що призначений для виграшу в силі або у швидкості), що забезпечує зручність при підготовці пристрою до роботи; як троси в підйомному механізмі використані вантажопідйомні стропи 13. Стропа жорстко закріплена одним кінцем на 1 UA 89432 U 5 10 15 20 25 30 35 40 задній стороні стійки. Вільний кінець стропи призначений для налаштування вала на потрібній висоті. Вал навішений на стропах і провисає між трубами стійок. На передній стороні стійок через певний проміжок закріплені фіксатори для закріплення стропи на стійках на певній довжині. Для стійкості конструкції в залежності від розміру приміщення стійки можуть бути з'єднані між собою і під кутом прикріплені до стіни профілями. А при відстані 2-3 м між стінами можуть бути прикріплені дві поперекові труби, а до них прикріплені зверху стійки. Стійки надіто на прикріплені до підлоги трубки і скріплено за допомогою болтів. Стійкість пристрою забезпечується за рахунок кріплення стійок в 3-х точках: на підлозі, вверху и за рахунок прикріплення до стіни поперечних планок, на яких встановлено ємкість для рідини. Пристрій функціонує наступним чином. На вал 2, як на перекладину, навішують килимовий виріб. Висоту встановлення вала регулюють за таким чином, щоб килим не дотикався до дна ємкості. За вільний кінець підтягують стропи 13 до потрібної довжини і закріплюють фіксаторами, зачіплюючи за обидві стійки 3. Вал займає горизонтальне положення на потрібній висоті. Кінці (кромки) килимового виробу скріпляють спеціальною зчіпкою, що перетворює його в замкнутий рукав. Ємкість для рідини 4 заповнюють мийним розчином. Включають електродвигун 1, що приводить до оберту вал, на якому, як на перекладині, висить килимовий виріб. Килим приводиться до руху, проходячи через мийний розчин у ємкості. Килим не прокручується на валу за рахунок використання гумових кілець 5, які надіті з натягом на вал з інтервалом 10 см. Під час чистки килимовий виріб обертається ворсом донизу, що дозволяє вимивати бруд з глибини ворса. В процесі замочування килим в ручному режимі вичісують грубою щіткою, піднімають затоптаний ворс. Прання - продовження початого процесу з використанням грубої або менш грубої щітки в залежності від жорсткості ворсу килима. При полосканні килим обертається, як і при пранні, щітки не використовуються. Кількість полоскань і кількість води, що заливається, в кожному випадку різні, як і кількість закладки мийного засобу, і залежить від розмірів килима і ступені його забруднення. По закінченні кожної операції (замочування, прання, полоскання) розчин зливається. Поки знімають зчіпку, з килима стікає значна частина води. Це полегшує його подальше переміщення на сушіння. Час, який витрачають на один килим, складається від 30 до 60 хвилин і залежить від розміру килима, ступеня забрудненості (кількості полоскань). Електропривід забезпечує роботу пристрою від електромережі 220В, що забезпечує доступність у застосуванні пристрою та зменшення витрат електроенергії (електроенергія, що споживається - 0,18 кВт від мережі 220 В, 50 Гц, у порівнянні 2 споживає менше, ніж дві лампи по 100 Вт). При пранні килимів великих розмірів (18 м і більше) 2 площа пристрою всього 2 м . Вал може бути виконаний з оцинкованої труби. Ємкість виконана з оцинкованого листа. Таким чином, використання корисної моделі "Пристрій для прання килимових виробів "УСК KovrON" забезпечує доступність застосування пристрою, у тому числі у невеликих приміщеннях, простоту в експлуатації, дозволить проводити прання килимових виробів зручно, в енергозберігаючому режимі, оптимізувати витрати води та миючих засобів. Джерела інформації: 1. Патент UA 47615 МПК (2009) D06F 15/00 D06F 43/00. МАШИНА ДЛЯ ЧИСТКИ ТА ПРАННЯ ТЕКСТИЛЬНИХ МАТЕРІАЛІВ, ЗОКРЕМА КИЛИМОВИХ ВИРОБІВ / ПУГАЧ ВАСИЛЬ ПОЛІКАРПОВИЧ. - № U200909948; Заявл. 29.09.2009 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 1. Пристрій для прання килимових виробів, що містить привід, приєднаний до приводувал, який відрізняється тим, що додатково містить вертикальні стійки для установки вала, ємкість для рідини, підйомний механізм для регулювання висоти встановлення вала. 2. Пристрій за п. 1, який відрізняється тим, що на вал встановлено кільця для запобігання прослизанню килимового виробу. 3. Пристрій за п. 1, який відрізняється тим, що підйомний механізм виконаний із застосуванням вантажопідйомних строп. 2 UA 89432 U 3 UA 89432 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
