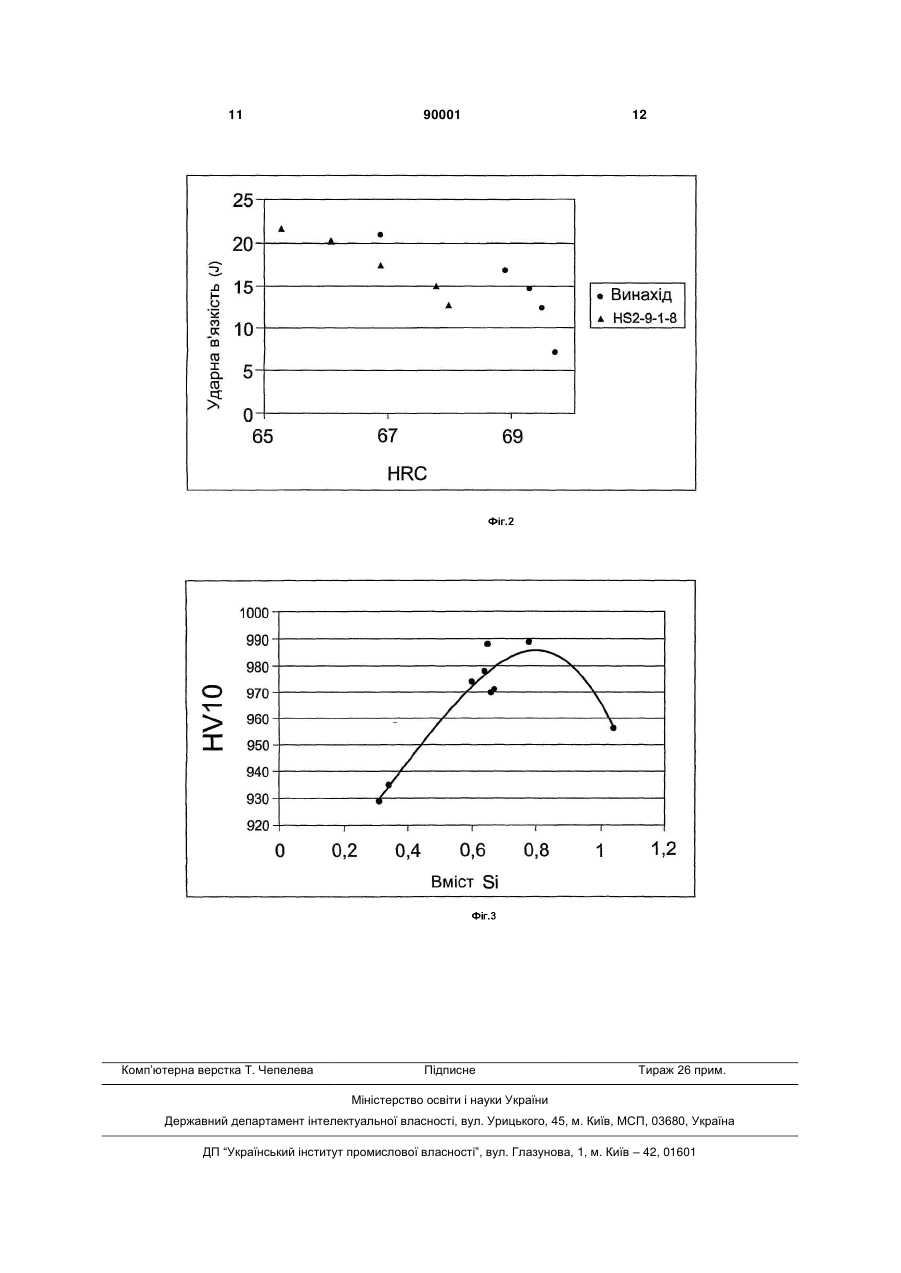

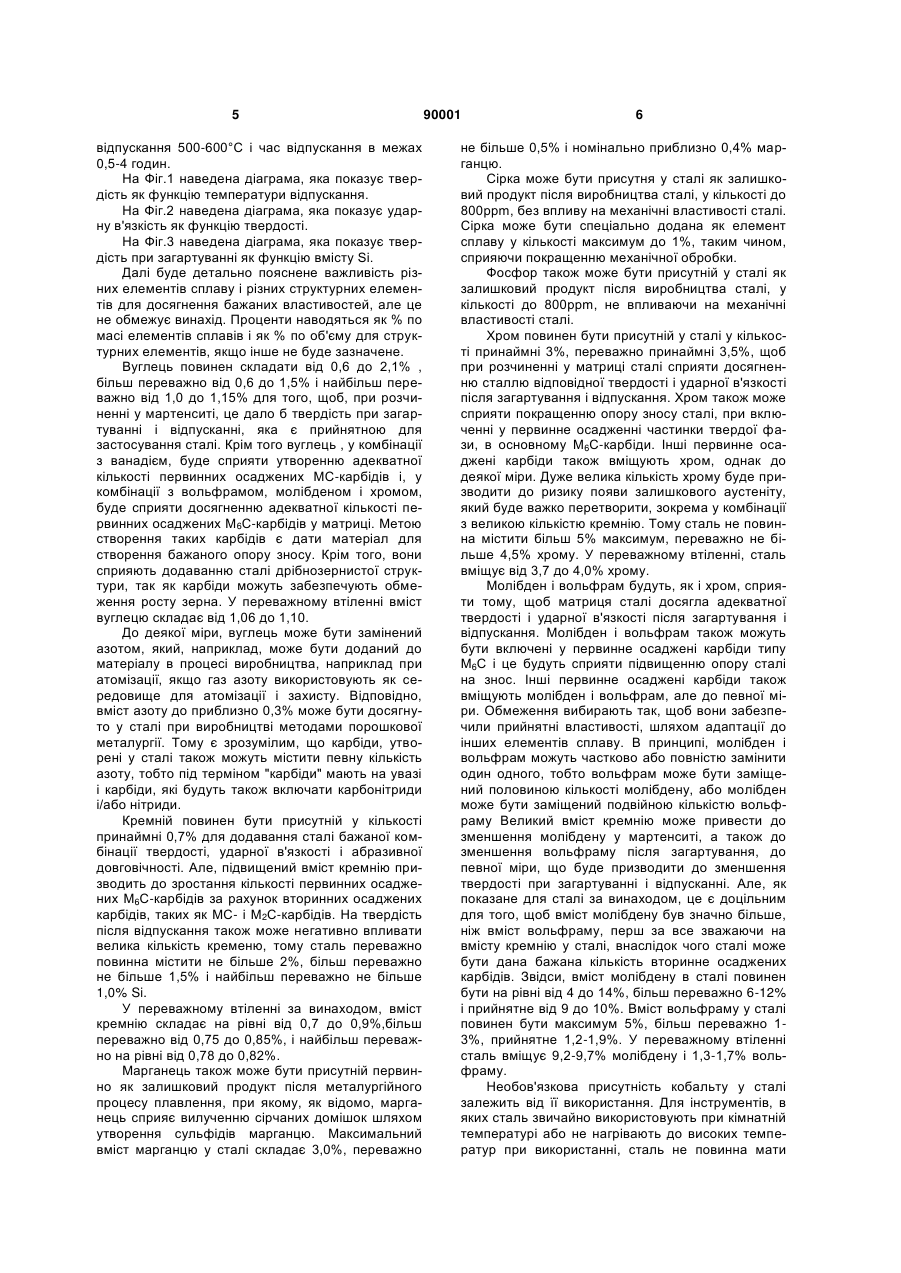

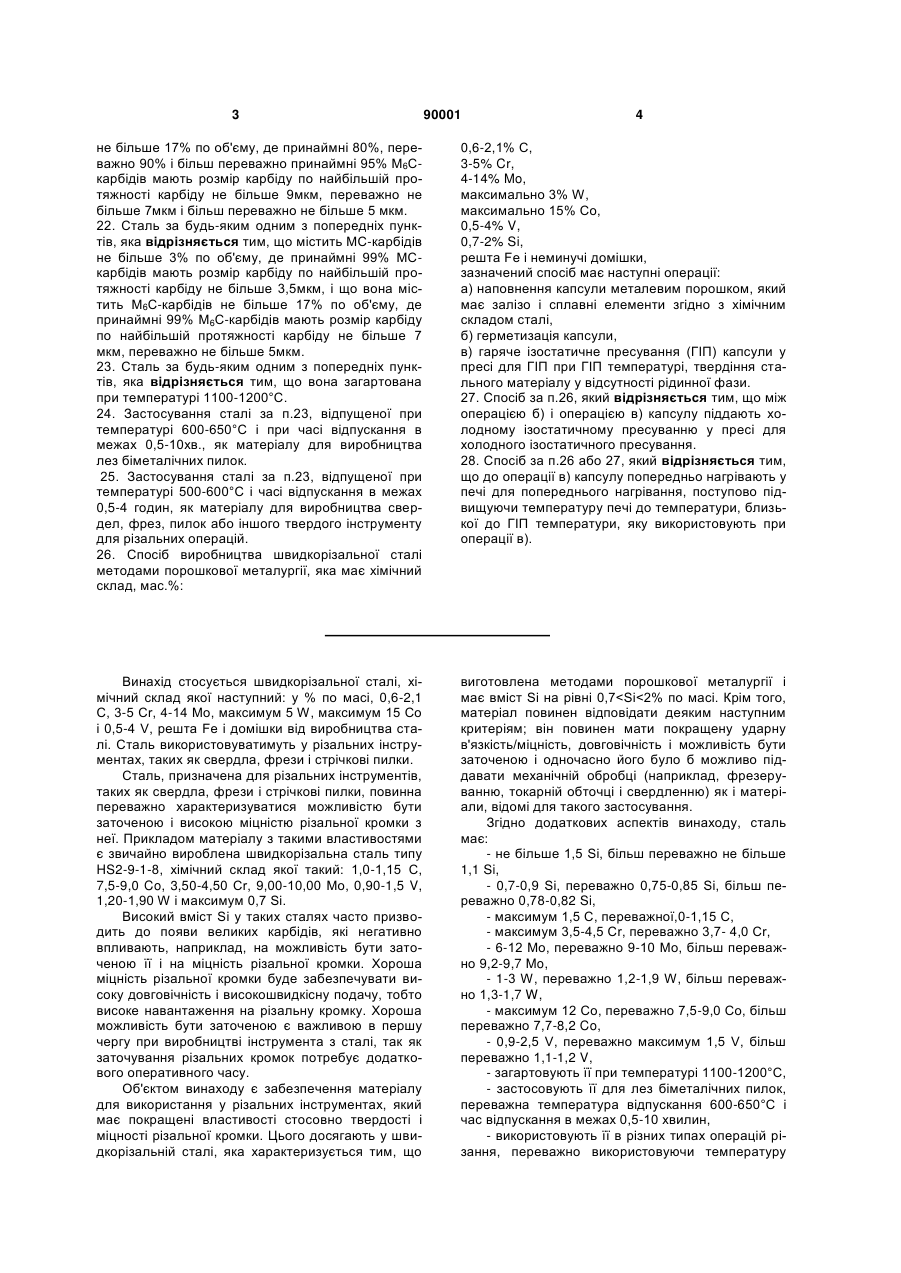

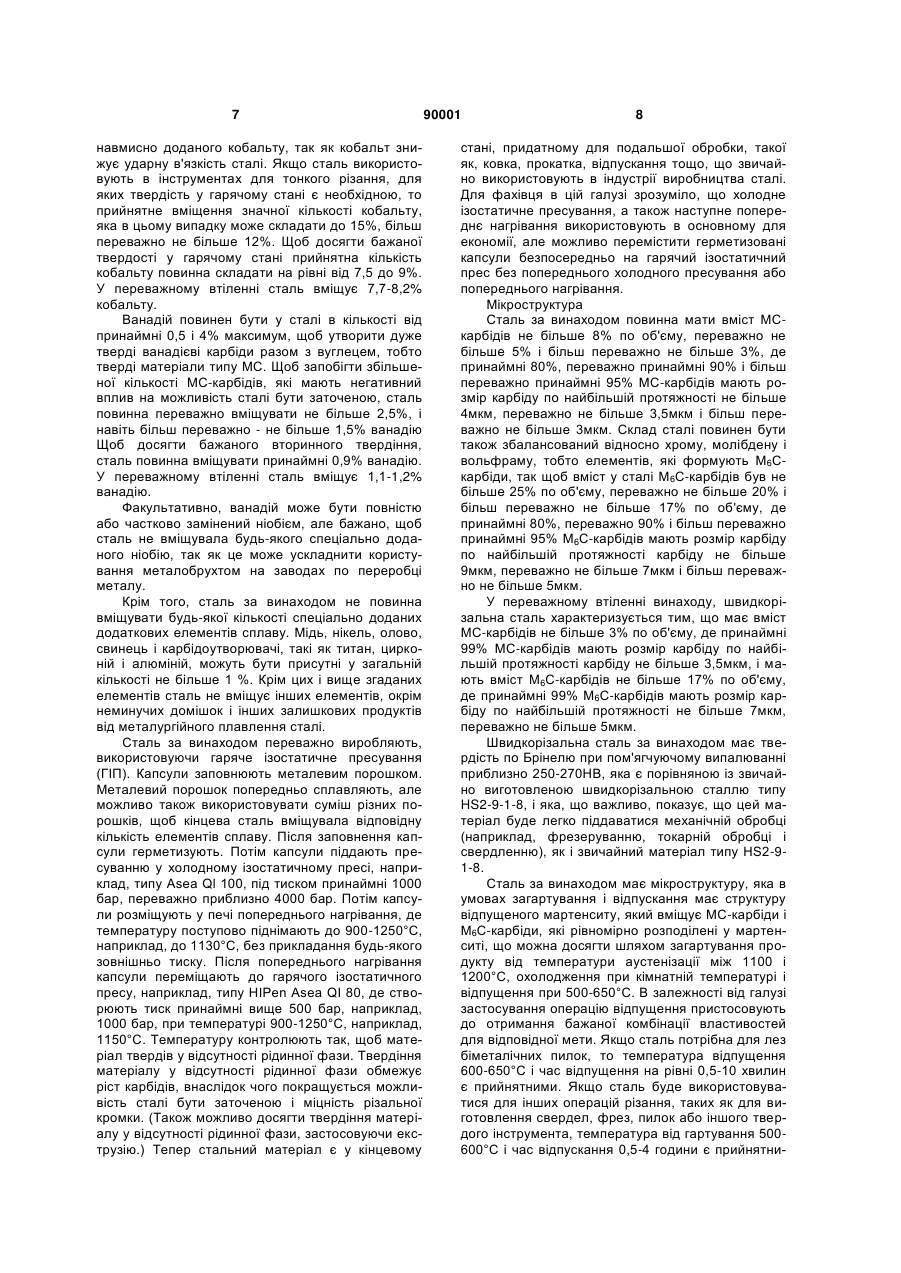

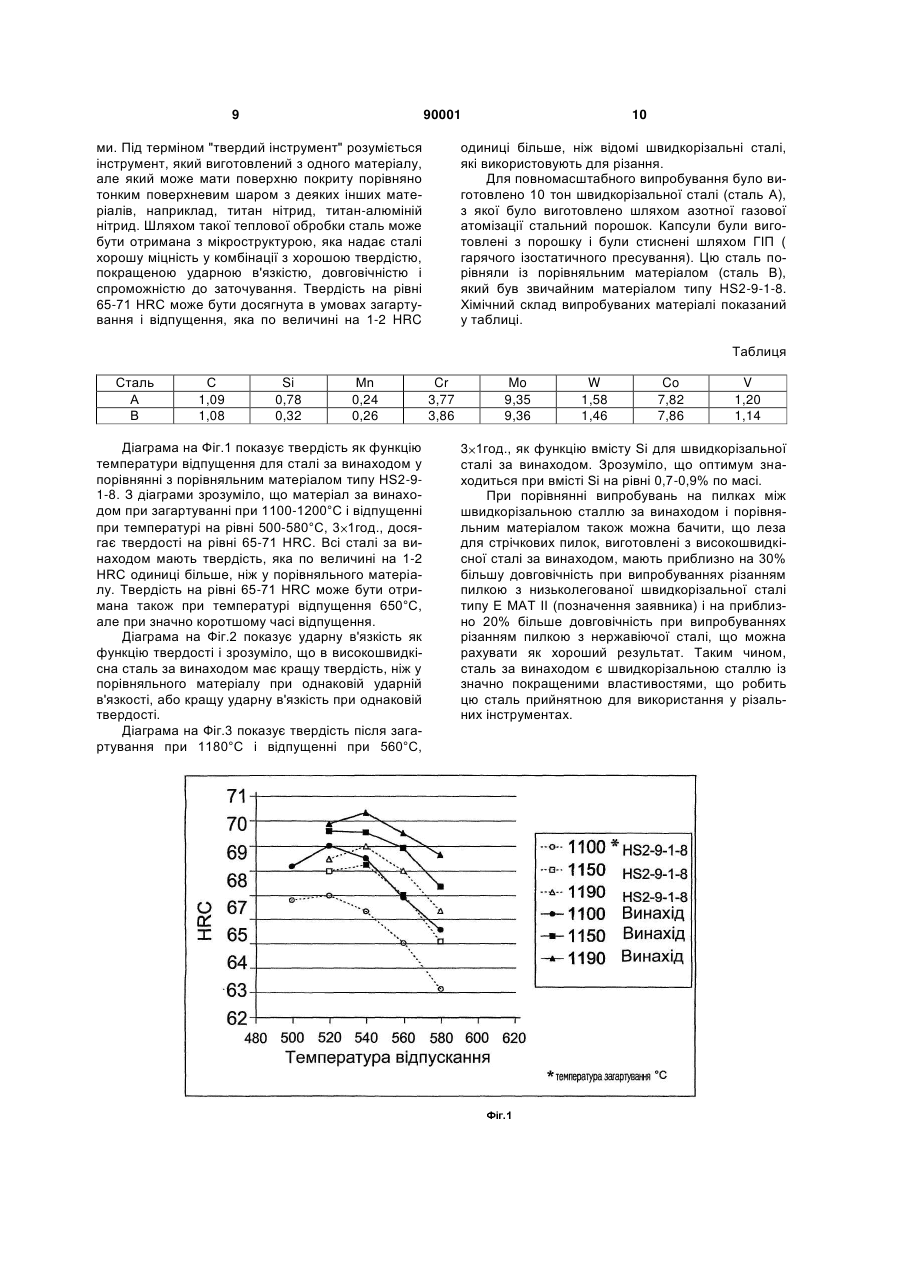

Швидкорізальна сталь, одержана методами порошкової металургії, спосіб її виробництва та застосування (варіанти)

1. Швидкорізальна сталь, одержана методом порошкової металургії, яка затверділа у відсутності рідинної фази і яка має такий хімічний склад, мас. %:

0,6-2,1 % С,

3-5 % Cr,

4-14 % Mo,

максимально 3 % W,

максимально 15 % Со,

0,5-4 % V,

решта Fe і домішки від виробництва матеріалу, яка відрізняється тим, що додатково містить Sі на рівні 0,7 % < Sі ≤ 2 %.

2. Сталь за п. 1, яка відрізняється тим, що містить не більше 1,5 % Sі, більш переважно не більше 1,0 % Sі.

3. Сталь за п. 2, яка відрізняється тим, що містить 0,7-0,9 % Sі.

4. Сталь за п. 3, яка відрізняється тим, що містить 0,75-0,85 % Sі.

5. Сталь за п. 4, яка відрізняється тим, що містить 0,78-0,82 % Sі.

6. Сталь за п. 1, яка відрізняється тим, що містить максимально 1,5 % С.

7. Сталь за п. 6, яка відрізняється тим, що містить 1,0-1,15 % С.

8. Сталь за п. 1, яка відрізняється тим, що містить 3,5-4,5 % Cr.

9. Сталь за п. 8, яка відрізняється тим, що містить 3,7-4,0 % Cr.

10. Сталь за п. 1, яка відрізняється тим, що містить 6-12 % Mo.

11. Сталь за п. 10, яка відрізняється тим, що містить 9-10 % Mo.

12. Сталь за п. 11, яка відрізняється тим, що містить 9,2-9,7 % Mo.

13. Сталь за п. 1, яка відрізняється тим, що містить 1-3 % W.

14. Сталь за п. 13, яка відрізняється тим, що містить 1,2-1,9 %, переважно 1,3-1,7 % W.

15. Сталь за п. 1, яка відрізняється тим, що містить максимально 12 % Co.

16. Сталь за п. 15, яка відрізняється тим, що містить 7,5-9,0 % Со.

17. Сталь за п. 16, яка відрізняється тим, що містить 7,7-8,2 % Со.

18. Сталь за п. 1, яка відрізняється тим, що містить 0,9-2,5 % V.

19. Сталь за п. 18, яка відрізняється тим, що містить максимально 1,5 % V.

20. Сталь за п. 19, яка відрізняється тим, що містить 1,1-1,2% V.

21. Сталь за будь-яким одним з попередніх пунктів, яка відрізняється тим, що містить МС-карбідів не більше 8 % по об'єму, переважно не більше 5 % по об'єму, більш переважно не більше 3 % по об'єму, де принаймні 80 %, переважно принаймні 90 % і більш переважно принаймні 95 % МС-карбідів мають розмір карбіду по найбільшій протяжності карбіду не більше 4 мкм, переважно не більше 3,5 мкм і більш переважно не більше 3 мкм, і що вона містить М6С-карбідів не більше 25 % по об'єму, переважно не більше 20 % по об'єму і більш переважно не більше 17 % по об'єму, де принаймні 80 %, переважно 90 % і більш переважно принаймні 95 % М6С-карбідів мають розмір карбіду по найбільшій протяжності карбіду не більше 9 мкм, переважно не більше 7 мкм і більш переважно не більше 5 мкм.

22. Сталь за будь-яким одним з попередніх пунктів, яка відрізняється тим, що містить МС-карбідів не більше 3 % по об'єму, де принаймні 99 % МС-карбідів мають розмір карбіду по найбільшій протяжності карбіду не більше 3,5 мкм, і що вона містить М6С-карбідів не більше 17 % по об'єму, де принаймні 99 % М6С-карбідів мають розмір карбіду по найбільшій протяжності карбіду не більше 7 мкм, переважно не більше 5 мкм.

23. Сталь за будь-яким одним з попередніх пунктів, яка відрізняється тим, що вона загартована при температурі 1100-1200 °С.

24. Застосування сталі за п. 23, відпущеної при температурі 600-650 °С і при часі відпускання в межах 0,5-10 хв., як матеріалу для виробництва лез біметалічних пилок.

 25. Застосування сталі за п. 23, відпущеної при температурі 500-600 °С і часі відпускання в межах 0,5-4 годин, як матеріалу для виробництва свердел, фрез, пилок або іншого твердого інструменту для різальних операцій.

26. Спосіб виробництва швидкорізальної сталі методами порошкової металургії, яка має хімічний склад, мас. %:

0,6-2,1 % С,

3-5 % Cr,

4-14 % Mo,

максимально 3 % W,

максимально 15 % Со,

0,5-4 % V,

0,7-2 % Si,

решта Fe і неминучі домішки,

зазначений спосіб має наступні операції:

а) наповнення капсули металевим порошком, який має залізо і сплавні елементи згідно з хімічним складом сталі,

б) герметизація капсули,

в) гаряче ізостатичне пресування (ГІП) капсули у пресі для ГІП при ГІП температурі, твердіння стального матеріалу у відсутності рідинної фази.

27. Спосіб за п. 26, який відрізняється тим, що між операцією б) і операцією в) капсулу піддають холодному ізостатичному пресуванню у пресі для холодного ізостатичного пресування.

28. Спосіб за п. 26 або 27, який відрізняється тим, що до операції в) капсулу попередньо нагрівають у печі для попереднього нагрівання, поступово підвищуючи температуру печі до температури, близької до ГІП температури, яку використовують при операції в).
