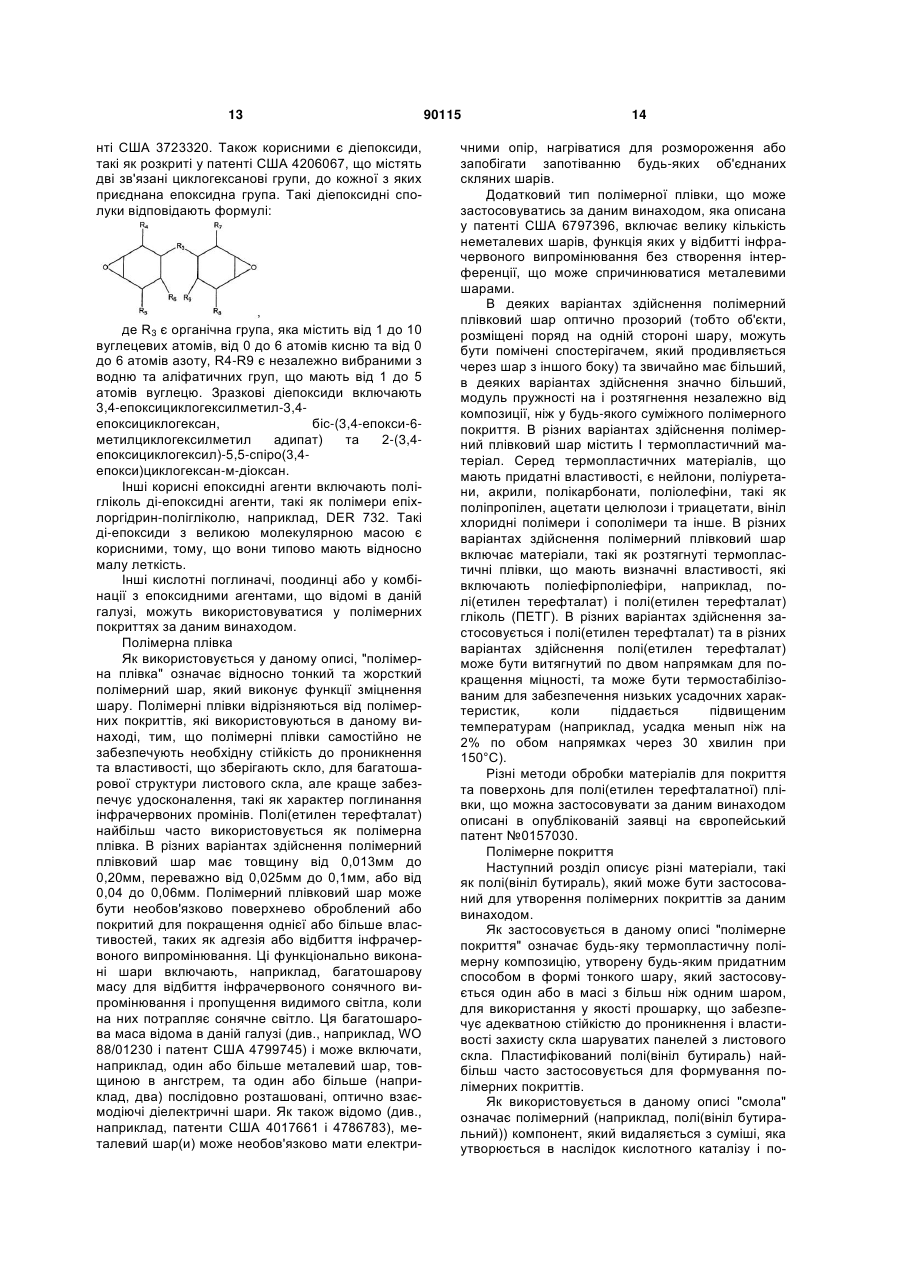

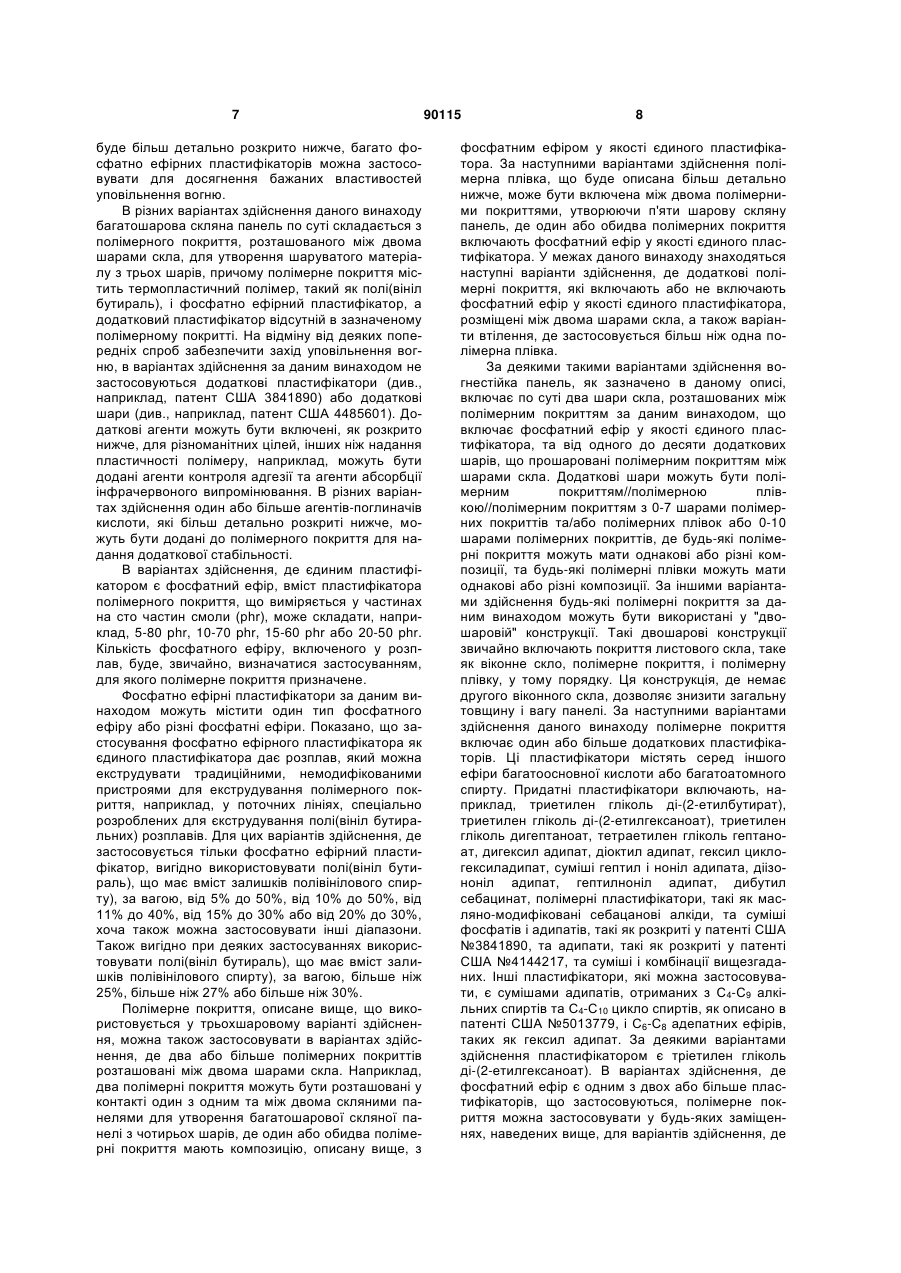

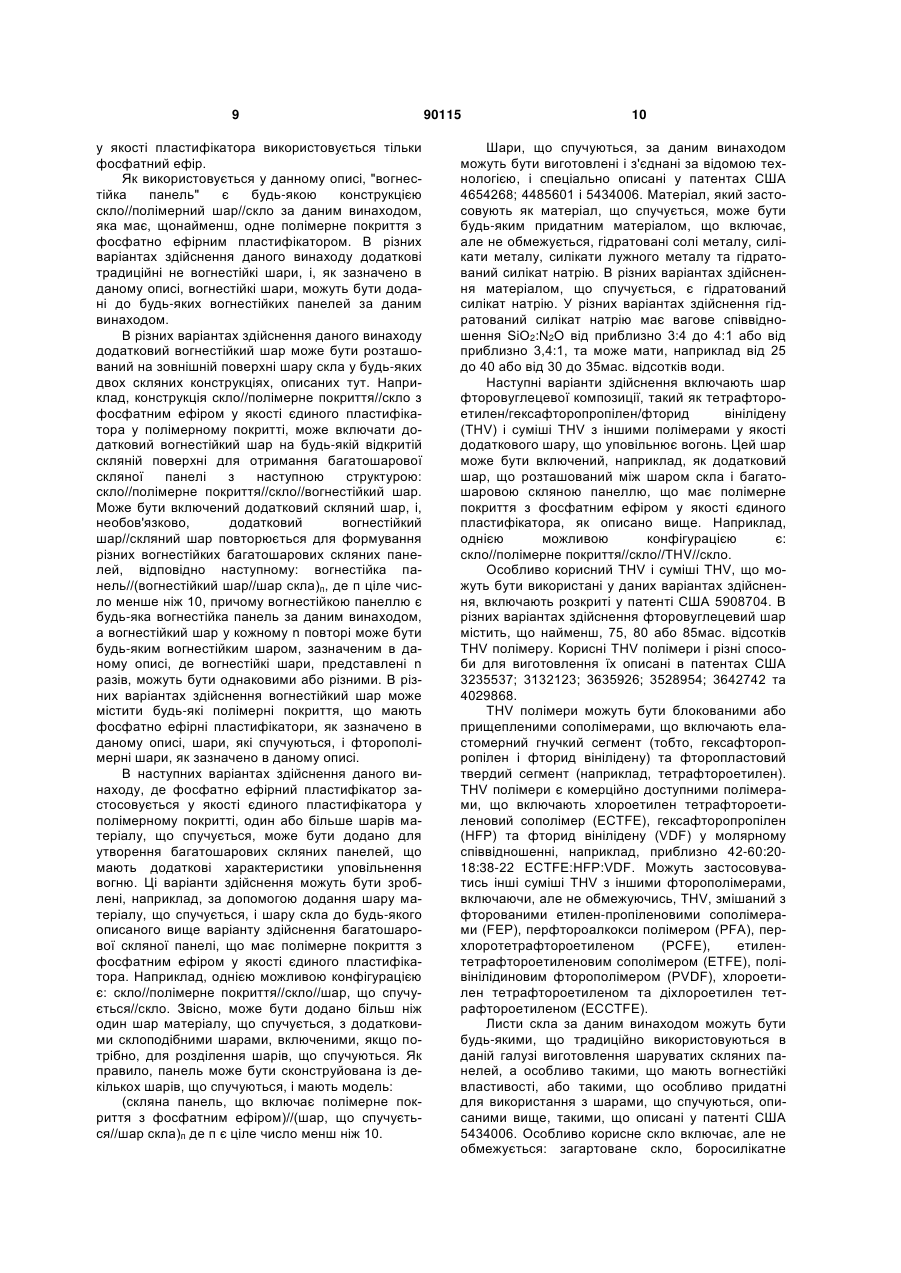

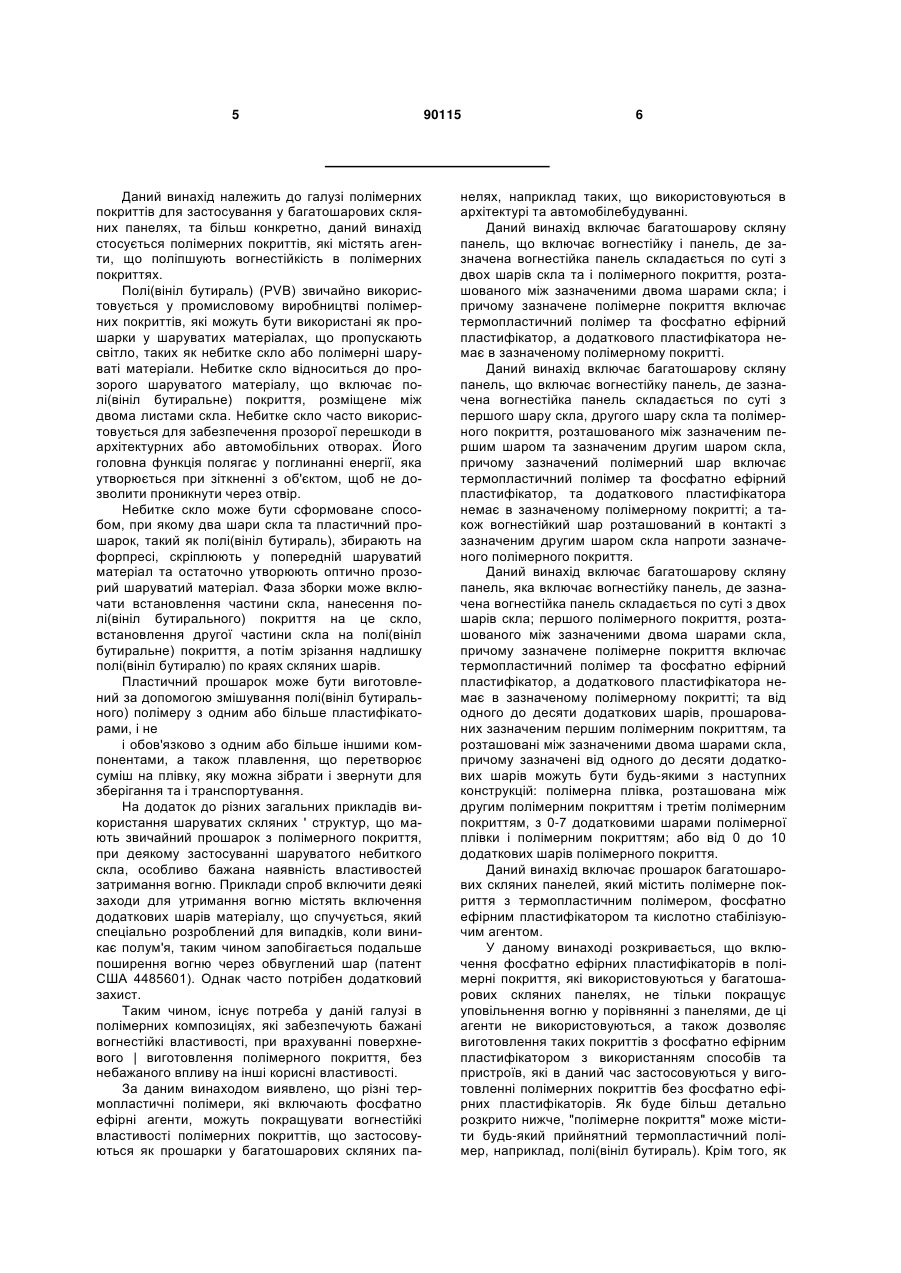

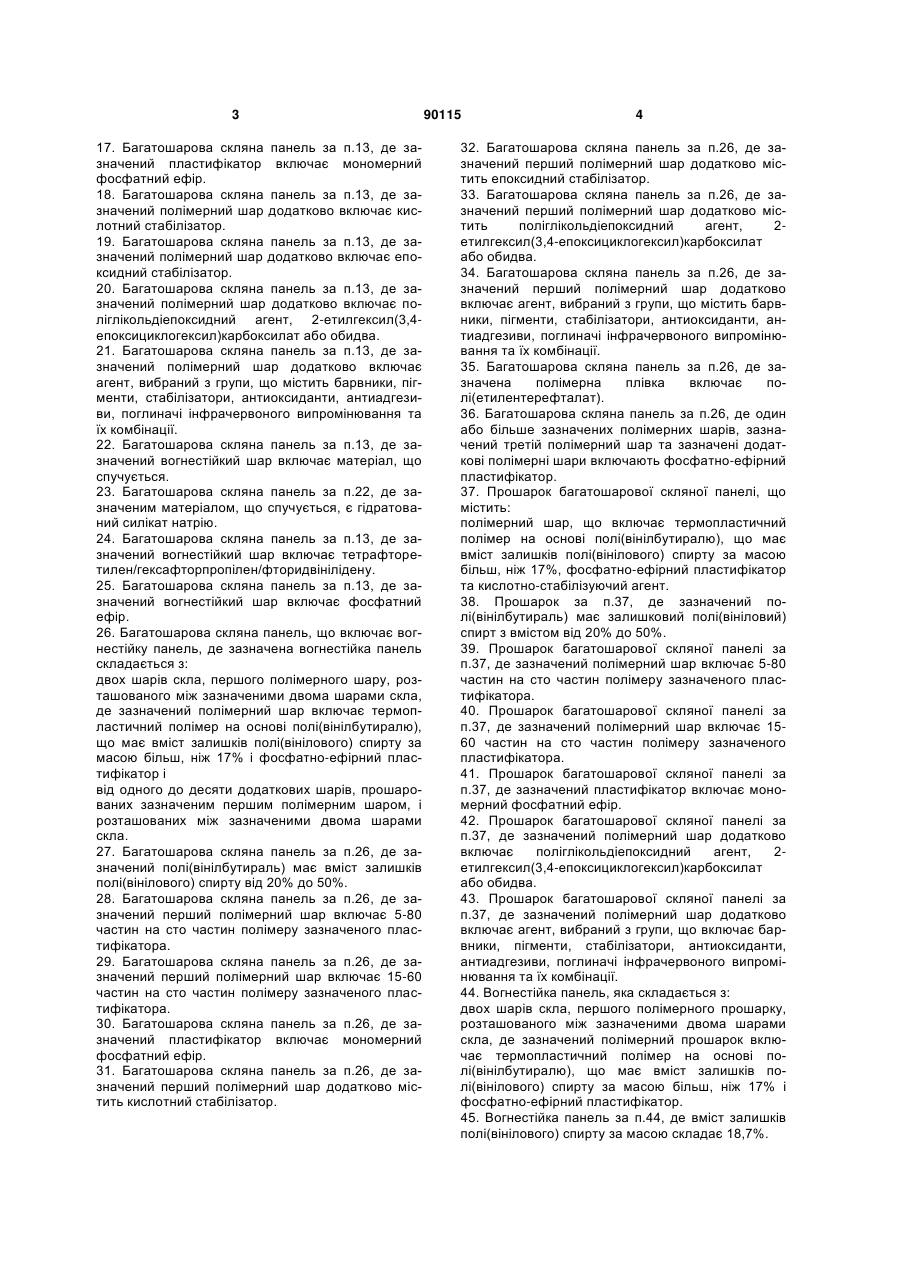

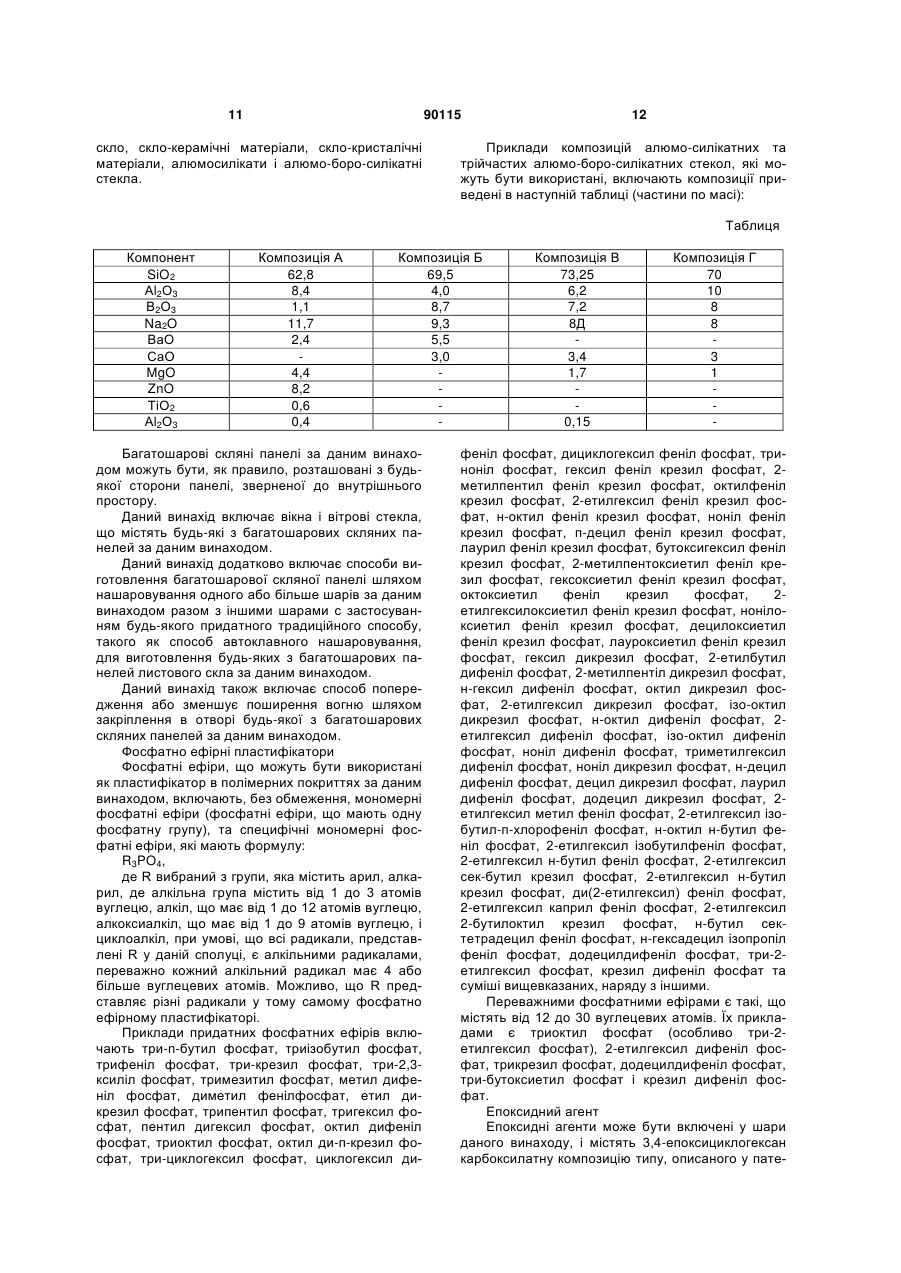

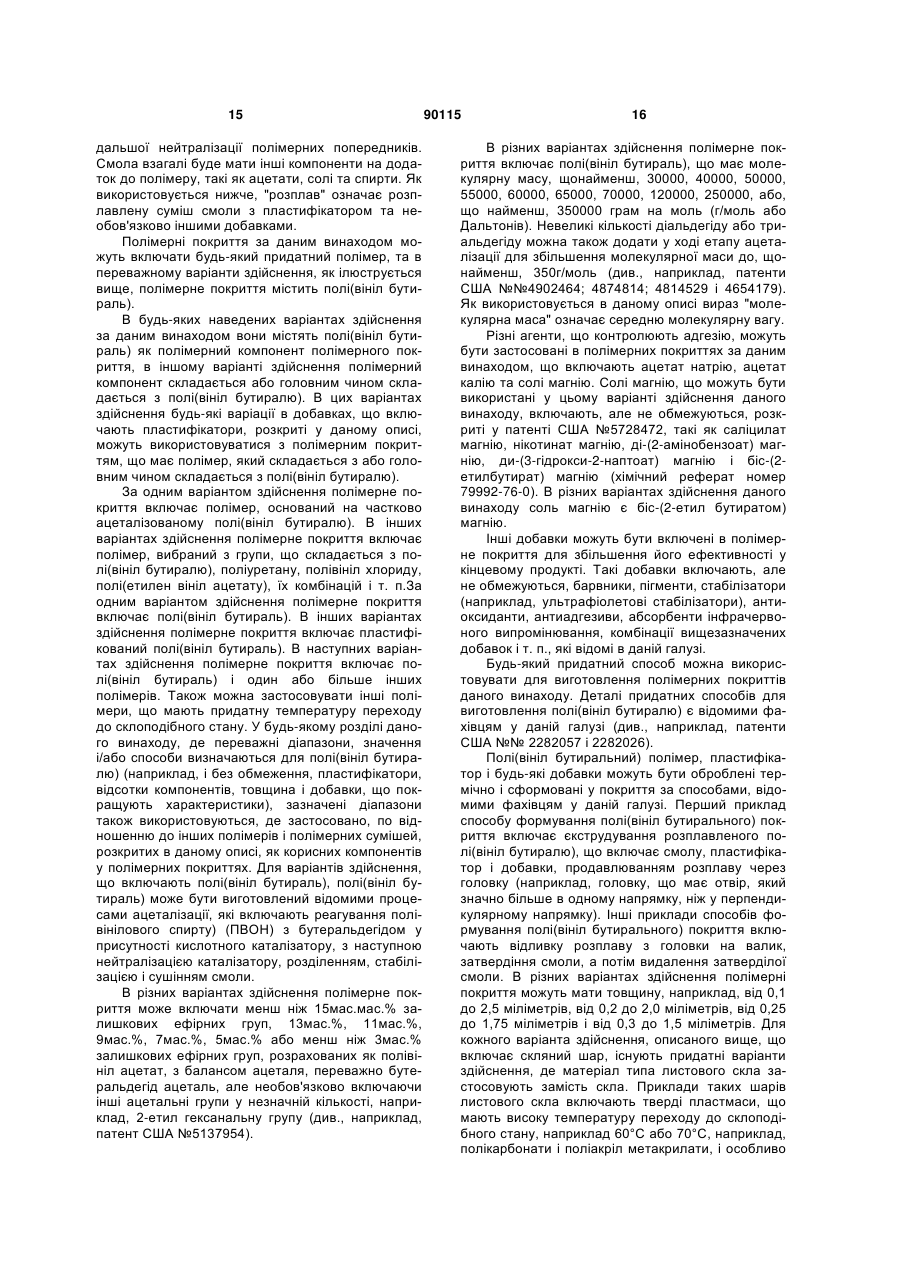

Багатошарова скляна панель, прошарок скляної панелі

1. Багатошарова скляна панель, що включає вогнестійку панель, де зазначена вогнестійка панель складається з: двох шарів скла і полімерного шару, розташованого між зазначеними двома шарами скла, де зазначений полімерний шар включає термопластичний полімер на основі полі(вінілбутиралю), що має вміст залишків полі(вінілового) спирту за масою більш, ніж 17%, і фосфатно-ефірний пластифікатор. 2. Багатошарова скляна панель за п.1, де зазначений полімерний шар включає термопластичний полімер на основі полі(вінілбутиралю), що має вміст залишків полі(вінілового) спирту за масою 18,7%, і фосфатно-ефірний пластифікатор. 3. Багатошарова скляна панель за п.1, де зазначений полімерний шар включає термопластичний полімер на основі полі(вінілбутиралю), що має вміст залишків полі(вінілового) спирту за масою від 20 до 30%, і фосфатно-ефірний пластифікатор. 4. Багатошарова скляна панель за п.1, де зазначений полімерний шар включає термопластичний полімер на основі полі(вінілбутиралю), що має вміст залишків полі(вінілового) спирту за масою більш, ніж 17%, і фосфатно-ефірний пластифікатор, і фосфатний ефір є три-n-бутилфосфатом або триізобутилфосфатом. 5. Багатошарова скляна панель за п.1, де зазначений полі(вінілбутираль) має вміст залишків полі(вінілового) спирту від 20% до 50%. 6. Багатошарова скляна панель за п.1, де зазначений полімерний шар включає 5-80 частин на сто частин полімеру зазначеного пластифікатору. 2 (19) 1 3 17. Багатошарова скляна панель за п.13, де зазначений пластифікатор включає мономерний фосфатний ефір. 18. Багатошарова скляна панель за п.13, де зазначений полімерний шар додатково включає кислотний стабілізатор. 19. Багатошарова скляна панель за п.13, де зазначений полімерний шар додатково включає епоксидний стабілізатор. 20. Багатошарова скляна панель за п.13, де зазначений полімерний шар додатково включає поліглікольдіепоксидний агент, 2-етилгексил(3,4епоксициклогексил)карбоксилат або обидва. 21. Багатошарова скляна панель за п.13, де зазначений полімерний шар додатково включає агент, вибраний з групи, що містить барвники, пігменти, стабілізатори, антиоксиданти, антиадгезиви, поглиначі інфрачервоного випромінювання та їх комбінації. 22. Багатошарова скляна панель за п.13, де зазначений вогнестійкий шар включає матеріал, що спучується. 23. Багатошарова скляна панель за п.22, де зазначеним матеріалом, що спучується, є гідратований силікат натрію. 24. Багатошарова скляна панель за п.13, де зазначений вогнестійкий шар включає тетрафторетилен/гексафторпропілен/фторидвінілідену. 25. Багатошарова скляна панель за п.13, де зазначений вогнестійкий шар включає фосфатний ефір. 26. Багатошарова скляна панель, що включає вогнестійку панель, де зазначена вогнестійка панель складається з: двох шарів скла, першого полімерного шару, розташованого між зазначеними двома шарами скла, де зазначений полімерний шар включає термопластичний полімер на основі полі(вінілбутиралю), що має вміст залишків полі(вінілового) спирту за масою більш, ніж 17% і фосфатно-ефірний пластифікатор і від одного до десяти додаткових шарів, прошарованих зазначеним першим полімерним шаром, і розташованих між зазначеними двома шарами скла. 27. Багатошарова скляна панель за п.26, де зазначений полі(вінілбутираль) має вміст залишків полі(вінілового) спирту від 20% до 50%. 28. Багатошарова скляна панель за п.26, де зазначений перший полімерний шар включає 5-80 частин на сто частин полімеру зазначеного пластифікатора. 29. Багатошарова скляна панель за п.26, де зазначений перший полімерний шар включає 15-60 частин на сто частин полімеру зазначеного пластифікатора. 30. Багатошарова скляна панель за п.26, де зазначений пластифікатор включає мономерний фосфатний ефір. 31. Багатошарова скляна панель за п.26, де зазначений перший полімерний шар додатково містить кислотний стабілізатор. 90115 4 32. Багатошарова скляна панель за п.26, де зазначений перший полімерний шар додатково містить епоксидний стабілізатор. 33. Багатошарова скляна панель за п.26, де зазначений перший полімерний шар додатково містить поліглікольдіепоксидний агент, 2етилгексил(3,4-епоксициклогексил)карбоксилат або обидва. 34. Багатошарова скляна панель за п.26, де зазначений перший полімерний шар додатково включає агент, вибраний з групи, що містить барвники, пігменти, стабілізатори, антиоксиданти, антиадгезиви, поглиначі інфрачервоного випромінювання та їх комбінації. 35. Багатошарова скляна панель за п.26, де зазначена полімерна плівка включає полі(етилентерефталат). 36. Багатошарова скляна панель за п.26, де один або більше зазначених полімерних шарів, зазначений третій полімерний шар та зазначені додаткові полімерні шари включають фосфатно-ефірний пластифікатор. 37. Прошарок багатошарової скляної панелі, що містить: полімерний шар, що включає термопластичний полімер на основі полі(вінілбутиралю), що має вміст залишків полі(вінілового) спирту за масою більш, ніж 17%, фосфатно-ефірний пластифікатор та кислотно-стабілізуючий агент. 38. Прошарок за п.37, де зазначений полі(вінілбутираль) має залишковий полі(вініловий) спирт з вмістом від 20% до 50%. 39. Прошарок багатошарової скляної панелі за п.37, де зазначений полімерний шар включає 5-80 частин на сто частин полімеру зазначеного пластифікатора. 40. Прошарок багатошарової скляної панелі за п.37, де зазначений полімерний шар включає 1560 частин на сто частин полімеру зазначеного пластифікатора. 41. Прошарок багатошарової скляної панелі за п.37, де зазначений пластифікатор включає мономерний фосфатний ефір. 42. Прошарок багатошарової скляної панелі за п.37, де зазначений полімерний шар додатково включає поліглікольдіепоксидний агент, 2етилгексил(3,4-епоксициклогексил)карбоксилат або обидва. 43. Прошарок багатошарової скляної панелі за п.37, де зазначений полімерний шар додатково включає агент, вибраний з групи, що включає барвники, пігменти, стабілізатори, антиоксиданти, антиадгезиви, поглиначі інфрачервоного випромінювання та їх комбінації. 44. Вогнестійка панель, яка складається з: двох шарів скла, першого полімерного прошарку, розташованого між зазначеними двома шарами скла, де зазначений полімерний прошарок включає термопластичний полімер на основі полі(вінілбутиралю), що має вміст залишків полі(вінілового) спирту за масою більш, ніж 17% і фосфатно-ефірний пластифікатор. 45. Вогнестійка панель за п.44, де вміст залишків полі(вінілового) спирту за масою складає 18,7%. 5 Даний винахід належить до галузі полімерних покриттів для застосування у багатошарових скляних панелях, та більш конкретно, даний винахід стосується полімерних покриттів, які містять агенти, що поліпшують вогнестійкість в полімерних покриттях. Полі(вініл бутираль) (PVB) звичайно використовується у промисловому виробництві полімерних покриттів, які можуть бути використані як прошарки у шаруватих матеріалах, що пропускають світло, таких як небитке скло або полімерні шаруваті матеріали. Небитке скло відноситься до прозорого шаруватого матеріалу, що включає полі(вініл бутиральне) покриття, розміщене між двома листами скла. Небитке скло часто використовується для забезпечення прозорої перешкоди в архітектурних або автомобільних отворах. Його головна функція полягає у поглинанні енергії, яка утворюється при зіткненні з об'єктом, щоб не дозволити проникнути через отвір. Небитке скло може бути сформоване способом, при якому два шари скла та пластичний прошарок, такий як полі(вініл бутираль), збирають на форпресі, скріплюють у попередній шаруватий матеріал та остаточно утворюють оптично прозорий шаруватий матеріал. Фаза зборки може включати встановлення частини скла, нанесення полі(вініл бутирального) покриття на це скло, встановлення другої частини скла на полі(вініл бутиральне) покриття, а потім зрізання надлишку полі(вініл бутиралю) по краях скляних шарів. Пластичний прошарок може бути виготовлений за допомогою змішування полі(вініл бутирального) полімеру з одним або більше пластифікаторами, і не і обов'язково з одним або більше іншими компонентами, а також плавлення, що перетворює суміш на плівку, яку можна зібрати і звернути для зберігання та і транспортування. На додаток до різних загальних прикладів використання шаруватих скляних ' структур, що мають звичайний прошарок з полімерного покриття, при деякому застосуванні шаруватого небиткого скла, особливо бажана наявність властивостей затримання вогню. Приклади спроб включити деякі заходи для утримання вогню містять включення додаткових шарів матеріалу, що спучується, який спеціально розроблений для випадків, коли виникає полум'я, таким чином запобігається подальше поширення вогню через обвуглений шар (патент США 4485601). Однак часто потрібен додатковий захист. Таким чином, існує потреба у даній галузі в полімерних композиціях, які забезпечують бажані вогнестійкі властивості, при врахуванні поверхневого | виготовлення полімерного покриття, без небажаного впливу на інші корисні властивості. За даним винаходом виявлено, що різні термопластичні полімери, які включають фосфатно ефірні агенти, можуть покращувати вогнестійкі властивості полімерних покриттів, що застосовуються як прошарки у багатошарових скляних па 90115 6 нелях, наприклад таких, що використовуються в архітектурі та автомобілебудуванні. Даний винахід включає багатошарову скляну панель, що включає вогнестійку і панель, де зазначена вогнестійка панель складається по суті з двох шарів скла та і полімерного покриття, розташованого між зазначеними двома шарами скла; і причому зазначене полімерне покриття включає термопластичний полімер та фосфатно ефірний пластифікатор, а додаткового пластифікатора немає в зазначеному полімерному покритті. Даний винахід включає багатошарову скляну панель, що включає вогнестійку панель, де зазначена вогнестійка панель складається по суті з першого шару скла, другого шару скла та полімерного покриття, розташованого між зазначеним першим шаром та зазначеним другим шаром скла, причому зазначений полімерний шар включає термопластичний полімер та фосфатно ефірний пластифікатор, та додаткового пластифікатора немає в зазначеному полімерному покритті; а також вогнестійкий шар розташований в контакті з зазначеним другим шаром скла напроти зазначеного полімерного покриття. Даний винахід включає багатошарову скляну панель, яка включає вогнестійку панель, де зазначена вогнестійка панель складається по суті з двох шарів скла; першого полімерного покриття, розташованого між зазначеними двома шарами скла, причому зазначене полімерне покриття включає термопластичний полімер та фосфатно ефірний пластифікатор, а додаткового пластифікатора немає в зазначеному полімерному покритті; та від одного до десяти додаткових шарів, прошарованих зазначеним першим полімерним покриттям, та розташовані між зазначеними двома шарами скла, причому зазначені від одного до десяти додаткових шарів можуть бути будь-якими з наступних конструкцій: полімерна плівка, розташована між другим полімерним покриттям і третім полімерним покриттям, з 0-7 додатковими шарами полімерної плівки і полімерним покриттям; або від 0 до 10 додаткових шарів полімерного покриття. Даний винахід включає прошарок багатошарових скляних панелей, який містить полімерне покриття з термопластичним полімером, фосфатно ефірним пластифікатором та кислотно стабілізуючим агентом. У даному винаході розкривається, що включення фосфатно ефірних пластифікаторів в полімерні покриття, які використовуються у багатошарових скляних панелях, не тільки покращує уповільнення вогню у порівнянні з панелями, де ці агенти не використовуються, а також дозволяє виготовлення таких покриттів з фосфатно ефірним пластифікатором з використанням способів та пристроїв, які в даний час застосовуються у виготовленні полімерних покриттів без фосфатно ефірних пластифікаторів. Як буде більш детально розкрито нижче, "полімерне покриття" може містити будь-який прийнятний термопластичний полімер, наприклад, полі(вініл бутираль). Крім того, як 7 буде більш детально розкрито нижче, багато фосфатно ефірних пластифікаторів можна застосовувати для досягнення бажаних властивостей уповільнення вогню. В різних варіантах здійснення даного винаходу багатошарова скляна панель по суті складається з полімерного покриття, розташованого між двома шарами скла, для утворення шаруватого матеріалу з трьох шарів, причому полімерне покриття містить термопластичний полімер, такий як полі(вініл бутираль), і фосфатно ефірний пластифікатор, а додатковий пластифікатор відсутній в зазначеному полімерному покритті. На відміну від деяких попередніх спроб забезпечити захід уповільнення вогню, в варіантах здійснення за даним винаходом не застосовуються додаткові пластифікатори (див., наприклад, патент США 3841890) або додаткові шари (див., наприклад, патент США 4485601). Додаткові агенти можуть бути включені, як розкрито нижче, для різноманітних цілей, інших ніж надання пластичності полімеру, наприклад, можуть бути додані агенти контроля адгезії та агенти абсорбції інфрачервоного випромінювання. В різних варіантах здійснення один або більше агентів-поглиначів кислоти, які більш детально розкриті нижче, можуть бути додані до полімерного покриття для надання додаткової стабільності. В варіантах здійснення, де єдиним пластифікатором є фосфатний ефір, вміст пластифікатора полімерного покриття, що виміряється у частинах на сто частин смоли (phr), може складати, наприклад, 5-80 phr, 10-70 phr, 15-60 phr або 20-50 phr. Кількість фосфатного ефіру, включеного у розплав, буде, звичайно, визначатися застосуванням, для якого полімерне покриття призначене. Фосфатно ефірні пластифікатори за данимвинаходом можуть містити один тип фосфатного ефіру або різні фосфатні ефіри. Показано, що застосування фосфатно ефірного пластифікатора як єдиного пластифікатора дає розплав, який можна екструдувати традиційними, немодифікованими пристроями для екструдування полімерного покриття, наприклад, у поточних лініях, спеціально розроблених для єкструдування полі(вініл бутиральних) розплавів. Для цих варіантів здійснення, де застосовується тільки фосфатно ефірний пластифікатор, вигідно використовувати полі(вініл бутираль), що має вміст залишків полівінілового спирту), за вагою, від 5% до 50%, від 10% до 50%, від 11% до 40%, від 15% до 30% або від 20% до 30%, хоча також можна застосовувати інші діапазони. Також вигідно при деяких застосуваннях використовувати полі(вініл бутираль), що має вміст залишків полівінілового спирту), за вагою, більше ніж 25%, більше ніж 27% або більше ніж 30%. Полімерне покриття, описане вище, що використовується у трьохшаровому варіанті здійснення, можна також застосовувати в варіантах здійснення, де два або більше полімерних покриттів розташовані між двома шарами скла. Наприклад, два полімерні покриття можуть бути розташовані у контакті один з одним та між двома скляними панелями для утворення багатошарової скляної панелі з чотирьох шарів, де один або обидва полімерні покриття мають композицію, описану вище, з 90115 8 фосфатним ефіром у якості єдиного пластифікатора. За наступними варіантами здійснення полімерна плівка, що буде описана більш детально нижче, може бути включена між двома полімерними покриттями, утворюючи п'яти шарову скляну панель, де один або обидва полімерних покриття включають фосфатний ефір у якості єдиного пластифікатора. У межах даного винаходу знаходяться наступні варіанти здійснення, де додаткові полімерні покриття, які включають або не включають фосфатний ефір у якості єдиного пластифікатора, розміщені між двома шарами скла, а також варіанти втілення, де застосовується більш ніж одна полімерна плівка. За деякими такими варіантами здійснення вогнестійка панель, як зазначено в даному описі, включає по суті два шари скла, розташованих між полімерним покриттям за даним винаходом, що включає фосфатний ефір у якості єдиного пластифікатора, та від одного до десяти додаткових шарів, що прошаровані полімерним покриттям між шарами скла. Додаткові шари можуть бути полімерним покриттям//полімерною плівкою//полімерним покриттям з 0-7 шарами полімерних покриттів та/або полімерних плівок або 0-10 шарами полімерних покриттів, де будь-які полімерні покриття можуть мати однакові або різні композиції, та будь-які полімерні плівки можуть мати однакові або різні композиції. За іншими варіантами здійснення будь-які полімерні покриття за даним винаходом можуть бути використані у "двошаровій" конструкції. Такі двошарові конструкції звичайно включають покриття листового скла, таке як віконне скло, полімерне покриття, і полімерну плівку, у тому порядку. Ця конструкція, де немає другого віконного скла, дозволяє знизити загальну товщину і вагу панелі. За наступними варіантами здійснення даного винаходу полімерне покриття включає один або більше додаткових пластифікаторів. Ці пластифікатори містять серед іншого ефіри багатоосновної кислоти або багатоатомного спирту. Придатні пластифікатори включають, наприклад, триетилен гліколь ді-(2-етилбутират), триетилен гліколь ді-(2-етилгексаноат), триетилен гліколь дигептаноат, тетраетилен гліколь гептаноат, дигексил адипат, діоктил адипат, гексил циклогексиладипат, суміші гептил і ноніл адипата, діізононіл адипат, гептилноніл адипат, дибутил себацинат, полімерні пластифікатори, такі як масляно-модифіковані себацанові алкіди, та суміші фосфатів і адипатів, такі як розкриті у патенті США №3841890, та адипати, такі як розкриті у патенті США №4144217, та суміші і комбінації вищезгаданих. Інші пластифікатори, які можна застосовувати, є сумішами адипатів, отриманих з С4-С9 алкільних спиртів та С4-С10 цикло спиртів, як описано в патенті США №5013779, і С6-С8 адепатних ефірів, таких як гексил адипат. За деякими варіантами здійснення пластифікатором є тріетилен гліколь ді-(2-етилгексаноат). В варіантах здійснення, де фосфатний ефір є одним з двох або більше пластифікаторів, що застосовуються, полімерне покриття можна застосовувати у будь-яких заміщеннях, наведених вище, для варіантів здійснення, де 9 у якості пластифікатора використовується тільки фосфатний ефір. Як використовується у данному описі, "вогнестійка панель" є будь-якою конструкцією скло//полімерний шар//скло за даним винаходом, яка має, щонайменш, одне полімерне покриття з фосфатно ефірним пластифікатором. В різних варіантах здійснення даного винаходу додаткові традиційні не вогнестійкі шари, і, як зазначено в даному описі, вогнестійкі шари, можуть бути додані до будь-яких вогнестійких панелей за даним винаходом. В різних варіантах здійснення даного винаходу додатковий вогнестійкий шар може бути розташований на зовнішній поверхні шару скла у будь-яких двох скляних конструкціях, описаних тут. Наприклад, конструкція скло//полімерне покриття//скло з фосфатним ефіром у якості єдиного пластифікатора у полімерному покритті, може включати додатковий вогнестійкий шар на будь-якій відкритій скляній поверхні для отримання багатошарової скляної панелі з наступною структурою: скло//полімерне покриття//скло//вогнестійкий шар. Може бути включений додатковий скляний шар, і, необов'язково, додатковий вогнестійкий шар//скляний шар повторюється для формування різних вогнестійких багатошарових скляних панелей, відповідно наступному: вогнестійка панель//(вогнестійкий шар//шар скла)п, де п ціле число менше ніж 10, причому вогнестійкою панеллю є будь-яка вогнестійка панель за даним винаходом, а вогнестійкий шар у кожному n повторі може бути будь-яким вогнестійким шаром, зазначеним в даному описі, де вогнестійкі шари, представлені n разів, можуть бути однаковими або різними. В різних варіантах здійснення вогнестійкий шар може містити будь-які полімерні покриття, що мають фосфатно ефірні пластифікатори, як зазначено в даному описі, шари, які спучуються, і фторополімерні шари, як зазначено в даному описі. В наступних варіантах здійснення даного винаходу, де фосфатно ефірний пластифікатор застосовується у якості єдиного пластифікатора у полімерному покритті, один або більше шарів матеріалу, що спучується, може бути додано для утворення багатошарових скляних панелей, що мають додаткові характеристики уповільнення вогню. Ці варіанти здійснення можуть бути зроблені, наприклад, за допомогою додання шару матеріалу, що спучується, і шару скла до будь-якого описаного вище варіанту здійснення багатошарової скляної панелі, що має полімерне покриття з фосфатним ефіром у якості єдиного пластифікатора. Наприклад, однією можливою конфігурацією є: скло//полімерне покриття//скло//шар, що спучується//скло. Звісно, може бути додано більш ніж один шар матеріалу, що спучується, з додатковими склоподібними шарами, включеними, якщо потрібно, для розділення шарів, що спучуються. Як правило, панель може бути сконструйована із декількох шарів, що спучуються, і мають модель: (скляна панель, що включає полімерне покриття з фосфатним ефіром)//(шар, що спучується//шар скла)п де п є ціле число менш ніж 10. 90115 10 Шари, що спучуються, за даним винаходом можуть бути виготовлені і з'єднані за відомою технологією, і спеціально описані у патентах США 4654268; 4485601 і 5434006. Матеріал, який застосовують як матеріал, що спучується, може бути будь-яким придатним матеріалом, що включає, але не обмежується, гідратовані солі металу, силікати металу, силікати лужного металу та гідратований силікат натрію. В різних варіантах здійснення матеріалом, що спучується, є гідратований силікат натрію. У різних варіантах здійснення гідратований силікат натрію має вагове співвідношення SiO2:N2O від приблизно 3:4 до 4:1 або від приблизно 3,4:1, та може мати, наприклад від 25 до 40 або від 30 до 35мас. відсотків води. Наступні варіанти здійснення включають шар фторовуглецевої композиції, такий як тетрафтороетилен/гексафторопропілен/фторид вінілідену (THV) і суміші THV з іншими полімерами у якості додаткового шару, що уповільнює вогонь. Цей шар може бути включений, наприклад, як додатковий шар, що розташований між шаром скла і багатошаровою скляною панеллю, що має полімерне покриття з фосфатним ефіром у якості єдиного пластифікатора, як описано вище. Наприклад, однією можливою конфігурацією є: скло//полімерне покриття//скло//ТНV//скло. Особливо корисний THV і суміші THV, що можуть бути використані у даних варіантах здійснення, включають розкриті у патенті США 5908704. В різних варіантах здійснення фторовуглецевий шар містить, що найменш, 75, 80 або 85мас. відсотків THV полімеру. Корисні THV полімери і різні способи для виготовлення їх описані в патентах США 3235537; 3132123; 3635926; 3528954; 3642742 та 4029868. THV полімери можуть бути блокованими або прищепленими сополімерами, що включають еластомерний гнучкий сегмент (тобто, гексафторопропілен і фторид вінілідену) та фторопластовий твердий сегмент (наприклад, тетрафтороетилен). THV полімери є комерційно доступними полімерами, що включають хлороетилен тетрафтороетиленовий сополімер (ECTFE), гексафторопропілен (HFP) та фторид вінілідену (VDF) у молярному співвідношенні, наприклад, приблизно 42-60:2018:38-22 ECTFE:HFP:VDF. Можуть застосовуватись інші суміші THV з іншими фторополімерами, включаючи, але не обмежуючись, THV, змішаний з фторованими етилен-пропіленовими сополімерами (FEP), перфтороалкокси полімером (PFA), перхлоротетрафтороетиленом (PCFE), етилентетрафтороетиленовим сополімером (ETFE), полівінілідиновим фторополімером (PVDF), хлороетилен тетрафтороетиленом та діхлороетилен тетрафтороетиленом (ECCTFE). Листи скла за даним винаходом можуть бути будь-якими, що традиційно використовуються в даній галузі виготовлення шаруватих скляних панелей, а особливо такими, що мають вогнестійкі властивості, або такими, що особливо придатні для використання з шарами, що спучуються, описаними вище, такими, що описані у патенті США 5434006. Особливо корисне скло включає, але не обмежується: загартоване скло, боросилікатне 11 90115 скло, скло-керамічні матеріали, скло-кристалічні матеріали, алюмосилікати і алюмо-боро-силікатні стекла. 12 Приклади композицій алюмо-силікатних та трійчастих алюмо-боро-силікатних стекол, які можуть бути використані, включають композиції приведені в наступній таблиці (частини по масі): Таблиця Компонент SiO2 Аl2О3 В2О3 Na2O ВаО СаО MgO ZnO ТіО2 Аl2О3 Композиція А 62,8 8,4 1,1 11,7 2,4 4,4 8,2 0,6 0,4 Композиція Б 69,5 4,0 8,7 9,3 5,5 3,0 Багатошарові скляні панелі за даним винаходом можуть бути, як правило, розташовані з будьякої сторони панелі, зверненої до внутрішнього простору. Даний винахід включає вікна і вітрові стекла, що містять будь-які з багатошарових скляних панелей за даним винаходом. Даний винахід додатково включає способи виготовлення багатошарової скляної панелі шляхом нашаровування одного або більше шарів за даним винаходом разом з іншими шарами с застосуванням будь-якого придатного традиційного способу, такого як способ автоклавного нашаровування, для виготовлення будь-яких з багатошарових панелей листового скла за даним винаходом. Даний винахід також включає способ попередження або зменшує поширення вогню шляхом закріплення в отворі будь-якої з багатошарових скляних панелей за даним винаходом. Фосфатно ефірні пластифікатори Фосфатні ефіри, що можуть бути використані як пластифікатор в полімерних покриттях за даним винаходом, включають, без обмеження, мономерні фосфатні ефіри (фосфатні ефіри, що мають одну фосфатну групу), та специфічні мономерні фосфатні ефіри, які мають формулу: R3PO4, де R вибраний з групи, яка містить арил, алкарил, де алкільна група містить від 1 до 3 атомів вуглецю, алкіл, що має від 1 до 12 атомів вуглецю, алкоксиалкіл, що має від 1 до 9 атомів вуглецю, і циклоалкіл, при умові, що всі радикали, представлені R у даній сполуці, є алкільними радикалами, переважно кожний алкільний радикал має 4 або більше вуглецевих атомів. Можливо, що R представляє різні радикали у тому самому фосфатно ефірному пластифікаторі. Приклади придатних фосфатних ефірів включають три-n-бутил фосфат, триізобутил фосфат, трифеніл фосфат, три-крезил фосфат, три-2,3ксиліл фосфат, тримезитил фосфат, метил дифеніл фосфат, диметил фенілфосфат, етил дикрезил фосфат, трипентил фосфат, тригексил фосфат, пентил дигексил фосфат, октил дифеніл фосфат, триоктил фосфат, октил ди-п-крезил фосфат, три-циклогексил фосфат, циклогексил ди Композиція В 73,25 6,2 7,2 8Д 3,4 1,7 0,15 Композиція Г 70 10 8 8 3 1 феніл фосфат, дициклогексил феніл фосфат, триноніл фосфат, гексил феніл крезил фосфат, 2метилпентил феніл крезил фосфат, октилфеніл крезил фосфат, 2-етилгексил феніл крезил фосфат, н-октил феніл крезил фосфат, ноніл феніл крезил фосфат, п-децил феніл крезил фосфат, лаурил феніл крезил фосфат, бутоксигексил феніл крезил фосфат, 2-метилпентоксиетил феніл крезил фосфат, гексоксиетил феніл крезил фосфат, октоксиетил феніл крезил фосфат, 2етилгексилоксиетил феніл крезил фосфат, нонілоксиетил феніл крезил фосфат, децилоксиетил феніл крезил фосфат, лауроксиетил феніл крезил фосфат, гексил дикрезил фосфат, 2-етилбутил дифеніл фосфат, 2-метилпентіл дикрезил фосфат, н-гексил дифеніл фосфат, октил дикрезил фосфат, 2-етилгексил дикрезил фосфат, ізо-октил дикрезил фосфат, н-октил дифеніл фосфат, 2етилгексил дифеніл фосфат, ізо-октил дифеніл фосфат, ноніл дифеніл фосфат, триметилгексил дифеніл фосфат, ноніл дикрезил фосфат, н-децил дифеніл фосфат, децил дикрезил фосфат, лаурил дифеніл фосфат, додецил дикрезил фосфат, 2етилгексил метил феніл фосфат, 2-етилгексил ізобутил-п-хлорофеніл фосфат, н-октил н-бутил феніл фосфат, 2-етилгексил ізобутилфеніл фосфат, 2-етилгексил н-бутил феніл фосфат, 2-етилгексил сек-бутил крезил фосфат, 2-етилгексил н-бутил крезил фосфат, ди(2-етилгексил) феніл фосфат, 2-етилгексил каприл феніл фосфат, 2-етилгексил 2-бутилоктил крезил фосфат, н-бутил сектетрадецил феніл фосфат, н-гексадецил ізопропіл феніл фосфат, додецилдифеніл фосфат, три-2етилгексил фосфат, крезил дифеніл фосфат та суміші вищевказаних, наряду з іншими. Переважними фосфатними ефірами є такі, що містять від 12 до 30 вуглецевих атомів. Їх прикладами є триоктил фосфат (особливо три-2етилгексил фосфат), 2-етилгексил дифеніл фосфат, трикрезил фосфат, додецилдифеніл фосфат, три-бутоксиетил фосфат і крезил дифеніл фосфат. Епоксидний агент Епоксидні агенти може бути включені у шари даного винаходу, і містять 3,4-епоксициклогексан карбоксилатну композицію типу, описаного у пате 13 нті США 3723320. Також корисними є діепоксиди, такі як розкриті у патенті США 4206067, що містять дві зв'язані циклогексанові групи, до кожної з яких приєднана епоксидна група. Такі діепоксидні сполуки відповідають формулі: де R3 є органічна група, яка містить від 1 до 10 вуглецевих атомів, від 0 до 6 атомів кисню та від 0 до 6 атомів азоту, R4-R9 є незалежно вибраними з водню та аліфатичних груп, що мають від 1 до 5 атомів вуглецю. Зразкові діепоксиди включають 3,4-епоксициклогексилметил-3,4епоксициклогексан, біс-(3,4-епокси-6метилциклогексилметил адипат) та 2-(3,4епоксициклогексил)-5,5-спіро(3,4епокси)циклогексан-м-діоксан. Інші корисні епоксидні агенти включають полігліколь ді-епоксидні агенти, такі як полімери епіхлоргідрин-полігліколю, наприклад, DER 732. Такі ді-епоксиди з великою молекулярною масою є корисними, тому, що вони типово мають відносно малу леткість. Інші кислотні поглиначі, поодинці або у комбінації з епоксидними агентами, що відомі в даній галузі, можуть використовуватися у полімерних покриттях за даним винаходом. Полімерна плівка Як використовується у даному описі, "полімерна плівка" означає відносно тонкий та жорсткий полімерний шар, який виконує функції зміцнення шару. Полімерні плівки відрізняються від полімерних покриттів, які використовуються в даному винаході, тим, що полімерні плівки самостійно не забезпечують необхідну стійкість до проникнення та властивості, що зберігають скло, для багатошарової структури листового скла, але краще забезпечує удосконалення, такі як характер поглинання інфрачервоних промінів. Полі(етилен терефталат) найбільш часто використовується як полімерна плівка. В різних варіантах здійснення полімерний плівковий шар має товщину від 0,013мм до 0,20мм, переважно від 0,025мм до 0,1мм, або від 0,04 до 0,06мм. Полімерний плівковий шар може бути необов'язково поверхнево оброблений або покритий для покращення однієї або більше властивостей, таких як адгезія або відбиття інфрачервоного випромінювання. Ці функціонально виконані шари включають, наприклад, багатошарову масу для відбиття інфрачервоного сонячного випромінювання і пропущення видимого світла, коли на них потрапляє сонячне світло. Ця багатошарова маса відома в даній галузі (див., наприклад, WO 88/01230 і патент США 4799745) і може включати, наприклад, один або більше металевий шар, товщиною в ангстрем, та один або більше (наприклад, два) послідовно розташовані, оптично взаємодіючі діелектричні шари. Як також відомо (див., наприклад, патенти США 4017661 і 4786783), металевий шар(и) може необов'язково мати електри 90115 14 чними опір, нагріватися для розмороження або запобігати запотіванню будь-яких об'єднаних скляних шарів. Додатковий тип полімерної плівки, що може застосовуватись за даним винаходом, яка описана у патенті США 6797396, включає велику кількість неметалевих шарів, функція яких у відбитті інфрачервоного випромінювання без створення інтерференції, що може спричинюватися металевими шарами. В деяких варіантах здійснення полімерний плівковий шар оптично прозорий (тобто об'єкти, розміщені поряд на одній стороні шару, можуть бути помічені спостерігачем, який продивляється через шар з іншого боку) та звичайно має більший, в деяких варіантах здійснення значно більший, модуль пружності на і розтягнення незалежно від композиції, ніж у будь-якого суміжного полімерного покриття. В різних варіантах здійснення полімерний плівковий шар містить І термопластичний матеріал. Серед термопластичних матеріалів, що мають придатні властивості, є нейлони, поліуретани, акрили, полікарбонати, поліолефіни, такі як поліпропілен, ацетати целюлози і триацетати, вініл хлоридні полімери і сополімери та інше. В різних варіантах здійснення полімерний плівковий шар включає матеріали, такі як розтягнуті термопластичні плівки, що мають визначні властивості, які включають поліефірполіефіри, наприклад, полі(етилен терефталат) і полі(етилен терефталат) гліколь (ПЕТГ). В різних варіантах здійснення застосовується і полі(етилен терефталат) та в різних варіантах здійснення полі(етилен терефталат) може бути витягнутий по двом напрямкам для покращення міцності, та може бути термостабілізованим для забезпечення низьких усадочних характеристик, коли піддається підвищеним температурам (наприклад, усадка менып ніж на 2% по обом напрямках через 30 хвилин при 150°С). Різні методи обробки матеріалів для покриття та поверхонь для полі(етилен терефталатної) плівки, що можна застосовувати за даним винаходом описані в опублікованій заявці на європейський патент №0157030. Полімерне покриття Наступний розділ описує різні матеріали, такі як полі(вініл бутираль), який може бути застосований для утворення полімерних покриттів за даним винаходом. Як застосовується в даному описі "полімерне покриття" означає будь-яку термопластичну полімерну композицію, утворену будь-яким придатним способом в формі тонкого шару, який застосовується один або в масі з більш ніж одним шаром, для використання у якості прошарку, що забезпечує адекватною стійкістю до проникнення і властивості захисту скла шаруватих панелей з листового скла. Пластифікований полі(вініл бутираль) найбільш часто застосовується для формування полімерних покриттів. Як використовується в даному описі "смола" означає полімерний (наприклад, полі(вініл бутиральний)) компонент, який видаляється з суміші, яка утворюється в наслідок кислотного каталізу і по 15 дальшої нейтралізації полімерних попередників. Смола взагалі буде мати інші компоненти на додаток до полімеру, такі як ацетати, солі та спирти. Як використовується нижче, "розплав" означає розплавлену суміш смоли з пластифікатором та необов'язково іншими добавками. Полімерні покриття за даним винаходом можуть включати будь-який придатний полімер, та в переважному варіанти здійснення, як ілюструється вище, полімерне покриття містить полі(вініл бутираль). В будь-яких наведених варіантах здійснення за даним винаходом вони містять полі(вініл бутираль) як полімерний компонент полімерного покриття, в іншому варіанті здійснення полімерний компонент складається або головним чином складається з полі(вініл бутиралю). В цих варіантах здійснення будь-які варіації в добавках, що включають пластифікатори, розкриті у даному описі, можуть використовуватися з полімерним покриттям, що має полімер, який складається з або головним чином складається з полі(вініл бутиралю). За одним варіантом здійснення полімерне покриття включає полімер, оснований на частково ацеталізованому полі(вініл бутиралю). В інших варіантах здійснення полімерне покриття включає полімер, вибраний з групи, що складається з полі(вініл бутиралю), поліуретану, полівініл хлориду, полі(етилен вініл ацетату), їх комбінацій і т. п.За одним варіантом здійснення полімерне покриття включає полі(вініл бутираль). В інших варіантах здійснення полімерне покриття включає пластифікований полі(вініл бутираль). В наступних варіантах здійснення полімерне покриття включає полі(вініл бутираль) і один або більше інших полімерів. Також можна застосовувати інші полімери, що мають придатну температуру переходу до склоподібного стану. У будь-якому розділі даного винаходу, де переважні діапазони, значення і/або способи визначаються для полі(вініл бутиралю) (наприклад, і без обмеження, пластифікатори, відсотки компонентів, товщина і добавки, що покращують характеристики), зазначені діапазони також використовуються, де застосовано, по відношенню до інших полімерів і полімерних сумішей, розкритих в даному описі, як корисних компонентів у полімерних покриттях. Для варіантів здійснення, що включають полі(вініл бутираль), полі(вініл бутираль) може бути виготовлений відомими процесами ацеталізації, які включають реагування полівінілового спирту) (ПВОН) з бутеральдегідом у присутності кислотного каталізатору, з наступною нейтралізацією каталізатору, розділенням, стабілізацією і сушінням смоли. В різних варіантах здійснення полімерне покриття може включати менш ніж 15мас.мас.% залишкових ефірних груп, 13мас.%, 11мас.%, 9мас.%, 7мас.%, 5мас.% або менш ніж 3мас.% залишкових ефірних груп, розрахованих як полівініл ацетат, з балансом ацеталя, переважно бутеральдегід ацеталь, але необов'язково включаючи інші ацетальні групи у незначній кількості, наприклад, 2-етил гексанальну групу (див., наприклад, патент США №5137954). 90115 16 В різних варіантах здійснення полімерне покриття включає полі(вініл бутираль), що має молекулярну масу, щонайменш, 30000, 40000, 50000, 55000, 60000, 65000, 70000, 120000, 250000, або, що найменш, 350000 грам на моль (г/моль або Дальтонів). Невеликі кількості діальдегіду або триальдегіду можна також додати у ході етапу ацеталізації для збільшення молекулярної маси до, щонайменш, 350г/моль (див., наприклад, патенти США №№4902464; 4874814; 4814529 і 4654179). Як використовується в даному описі вираз "молекулярна маса" означає середню молекулярну вагу. Різні агенти, що контролюють адгезію, можуть бути застосовані в полімерних покриттях за даним винаходом, що включають ацетат натрію, ацетат калію та солі магнію. Солі магнію, що можуть бути використані у цьому варіанті здійснення даного винаходу, включають, але не обмежуються, розкриті у патенті США №5728472, такі як саліцилат магнію, нікотинат магнію, ді-(2-амінобензоат) магнію, ди-(3-гідрокси-2-наптоат) магнію і біс-(2етилбутират) магнію (хімічний реферат номер 79992-76-0). В різних варіантах здійснення даного винаходу соль магнію є біс-(2-етил бутиратом) магнію. Інші добавки можуть бути включені в полімерне покриття для збільшення його ефективності у кінцевому продукті. Такі добавки включають, але не обмежуються, барвники, пігменти, стабілізатори (наприклад, ультрафіолетові стабілізатори), антиоксиданти, антиадгезиви, абсорбенти інфрачервоного випромінювання, комбінації вищезазначених добавок і т. п., які відомі в даній галузі. Будь-який придатний способ можна використовувати для виготовлення полімерних покриттів даного винаходу. Деталі придатних способів для виготовлення полі(вініл бутиралю) є відомими фахівцям у даній галузі (див., наприклад, патенти США №№ 2282057 і 2282026). Полі(вініл бутиральний) полімер, пластифікатор і будь-які добавки можуть бути оброблені термічно і сформовані у покриття за способами, відомими фахівцям у даній галузі. Перший приклад способу формування полі(вініл бутирального) покриття включає єкструдування розплавленого полі(вініл бутиралю), що включає смолу, пластифікатор і добавки, продавлюванням розплаву через головку (наприклад, головку, що має отвір, який значно більше в одному напрямку, ніж у перпендикулярному напрямку). Інші приклади способів формування полі(вініл бутирального) покриття включають відливку розплаву з головки на валик, затвердіння смоли, а потім видалення затверділої смоли. В різних варіантах здійснення полімерні покриття можуть мати товщину, наприклад, від 0,1 до 2,5 міліметрів, від 0,2 до 2,0 міліметрів, від 0,25 до 1,75 міліметрів і від 0,3 до 1,5 міліметрів. Для кожного варіанта здійснення, описаного вище, що включає скляний шар, існують придатні варіанти здійснення, де матеріал типа листового скла застосовують замість скла. Приклади таких шарів листового скла включають тверді пластмаси, що мають високу температуру переходу до склоподібного стану, наприклад 60°С або 70°С, наприклад, полікарбонати і поліакріл метакрилати, і особливо 17 такі, що мають від 1 до 3 атомів вуглецю у алкільному компоненті. Також включені у даний винахід маси або рулони, будь-якого з покриттів полімерної композиції за даним винаходом, розкритого в даному описі, у будь-якій комбінації. Даний винахід також включає вітрові стекла, вікна, та інші закінчені продукти листового скла, що включають будь-які багатошарові конструкції за даним винаходом. Різні характеристики полімерного покриття та/або шаруватого скла та методики будуть описані для застосування у даному винаході. Даний винахід включає способи виготовлення прошарків і скляних панелей, що включають формування прошарку або скляної панелі даного винаходу з використанням будь-якої методики вимірювання, описаної в даному винаході. Прозорість полімерного покриття, і особливість полі(вініл бутирального) покриття, можна визначати значенням мутності, що являє собою кількісний показник світла, що не проходить крізь покриття. Відсоток мутності можна визначати за натупною методикою. Прилад для визначення рівня мутності, модель D25, який є доступним від Hunter Associates (Рестон, Вірджинія), може бути використаний відповідно до ASTM (Американське товариство по випробовуванню матеріалів) D100361 (перевипробуваний у 1977) - процедура А, з використанням джерела світла С, під кутом спостереження 2 градуса. В різних варіантах здійснення даного винаходу відсоток мутності складає менше ніж 5%, менше ніж 3% і менше ніж 1%. Пуммель адгезії можна визначити наступною методикою, де "пуммель" означає кількісний показник адгезії полімерного покриття до скла, для визначення пуммелю застосовують наступну методику. Зразки двохшарового скляного шаруватого матеріалу виготовили при стандартних автоклавних умовах для шаруватих матеріалів. Шаруваті матеріали охолодили до -17°С (0°F) та вручну розбили молотком, щоб роздробити скло. Потім видалили усе розбите скло, що не прилипло до полі(вініл бутирального) покриття, а кількість скла, що залишилося на полі(вініл бутиральному) покритті візуально порівняли з набором стандартів. Стандарти відповідають шкалі, де міняється ступінь скла, яке залишилося на полі(вініл бутиральному) покритті. Зокрема, пуммельний стандарт дорівнює нулю, коли ніякого скла не залишилося на полі(вініл бутиральному) покритті. При пуммельному стандарті 10 100% скла залишається на полі(вініл бутиральному) покритті. Для шаруватих скляних панелей за даним винаходом різні варіанти здійснення мають пуммель, щонайменш, 3, щонайменш, 5, щонайменш, 8, щонайменш, 9 або 10. Інші варіанти здійснення мають пуммель від 8 до 10, включно. "Індекс жовтизни" полімерного покриття може бути виміряний за наступною методикою. Формують прозорі отформовані диски полімерного покриття товщиною 1 см, що мають гладкі полімерні поверхні, які є по суті плоскими і паралельними. Індекс визначається за методом D 1925 ASTM, "Стандартний метод аналізу для індексу жовтизни 90115 18 пластмас" по спектрофотометричному коефіцієнту пропускання світла у видимій області спектру. Значення скореговані на 1см товщини за допомогою виміряної товщини зразку. Приклад 1 До блендеру послідовно додали одну соту частину полі(вініл бутиралю) 30мас.% полівінілового спирту), 46 частин трибутил фосфату, 0,096 частини 40% 2-етил бутирату магнію (водний розчин) і 2,4 частини 25% ацетату калію (водний розчин), а потім енергійно гомогенізували з використанням механічного змішувача. Вміст потім екструдували у 30 еталонних прошаркових покриттів при 170°С. Приклад 2 До блендерної камери послідовно додали одну соту частину полі(вініл бутиралю) 18,7мас.% полі(вінілового спирту), 38 частин три-ізобутил фосфату і 0,19 частини 40% 2-етил бутирату магнію (водний розчин), а потім енергійно гомогенізували з використанням механічного змішувача. Вміст потім екструдували у 30 еталонних прошаркових покриттів при 170°С. Приклад 3 До блендерної камери послідовно додали одну соту частину полі(вініл бутиралю) 18,7мас.% полівінілового спирту), 50 частин трифеніл фосфату і 0,19 частини 40% 2-етил бутирату магнію (водний розчин), а потім енергійно гомогенізували з використанням механічного змішувача. Вміст потім екструдували у 30 еталонних прошаркових покриттів у температурному діапазоні 150-170°С. Приклад 4 До блендерної камери послідовно додали одну соту частину полі(вініл бутиралю) 30мас.% полівінілового спирту), 29 частин три-ізобутил фосфату, 17 частин трифеніл фосфату і 0,19 частини 40% 2-етил бутирату магнію (водний розчин), а потім енергійно гомогенізували з використанням механічного змішувача. Вміст потім екструдували у 30 еталонних прошаркових покриттів у температурному діапазоні 150-170°С. Приклад 5 До блендерної камери послідовно додали одну соту частину полі(вініл бутиралю) 18,7мас.% полівінілового спирту), 40 частин три-ізобутил фосфату, 0,19 частини 40% 2-етил бутирату магнію (водний розчин) і 1,25 частий DER 732, апотім енергійно гомогенізували з використанням механічного змішувача. Вміст потім екструдували у 30 еталонних прошаркових покриттів при 170°С. Приклад 6 До блендерної камери послідовно додали одну соту частину полі(вініл бутиралю) 18,7мас.% полі(вінілового спирту), 33 частини три-ізобутил фосфату, 0,19 частини 40% 2-етил бутирату магнію (водний розчин) і 2 частини 2-етилгексил 3,4епоксициклогексил)-карбоксилату, а потім енергійно гомогенізували з використанням механічного змішувача. Вміст потім екструдували у 30 еталонних прошаркових покриттів при 170°С. Приклад 7 Кожен з прошарків Прикладів 1-6 піддали запалюванню UL 94, аналізу вертикального припікання (як описано у Underwriters Laboratories Inc.®). Полі(вініл бутиральний) прошарок, що 19 90115 включає звичайний триетилен гліколь біс-(2етил)гексаноатний пластифікатор, теж був підда 20 ний іспиту. Результати представлені в наступній таблиці 1. Таблиця 1 Композиція прошарку Капає? Обвуглюється? Сам гасне (Перше застосування вогню)? Сам гасне (Друге застосування вогню)? Полі(вініл бутираль) з триетилен гліколь біс-(2-етил)гексаноатом Приклад 1 Приклад 2 Приклад 3 Приклад 4 Приклад 5 Приклад 6 так ні ні так ні ні ні ні так так так так так так немає даних так ні ні ні ні ні немає даних ні ні ні ні ні ні Приклад 8 Дві смуги різних композицій прошарку піддали запалювальному аналізу. Виконали визначення маси у грамах до і після запалювального аналізу, а також спостереження. Результати наведені у таблиці нижче, а формуляції забезпечуються в наступній таблиці 2. Таблиця 2 Номер зразку RB41 Контроль 3-1875 3-1850 2-1838(150) 2-3038 2-3046 14-303206 24-183805 23-182414 2-1838(170) 14-303808 14-183206 23-302917 14304609 1-3046 23-303220 Вага до 1,37 1,37 1,54 1,70 1,74 1,71 1,59 1,75 1,97 1,74 1,68 1,87 1,93 1,73 1,69 1,64 1,60 1,70 1,68 1,57 1,98 1,79 1,56 1,61 Вага після 1,02 0,84 0,92 1,27 0,74 0,79 0,82 0,82 1,34 1,29 1,03 1,40 1,23 1,15 0,78 0,77 0,74 0,79 0,68 0,72 1,12 0,82 0,39 0,80 1,75 1,64 1,41 1,47 0,92 1,00 0,38 0,62 немає даних 1,85 1,97 немає даних 1,57 1,17 Замітки Починає капати через 3 секунд після першого застосування вогню. Погашений повітрям за 30 секунд. Починає капати через 20 секунд після першого застосування вогню. Погашений повітрям за 30 секунд. Починає капати через 15 секунд після першого застосування вогню. Погашений повітрям за 30 секунд. Не капає. Погашений повітрям за 30 секунд. Не капає. Погашений повітрям за 30 секунд. Не капає. Погашений повітрям за 30секунд. Не капає. Погашений повітрям за 30 секунд. Не капає. Погашений повітрям за 30 секунд. Не капає. Погашений повітрям за 30 секунд. Не капає - матеріал обвуглюється. Погашений повітрям за 30 секунд. Не капає - матеріал обвуглюється. Повністю згорає менш ніж за 30 секунд. Не капає - матеріал обвуглюється. Повністю згорає менш ніж за 30 секунд (приклад 1) або гаситься повітрям за 30 секунд. Яе капає - матеріла обвуглюється. Погашений повітрям за 30 секунд. Не капає - матеріла обвуглюється. Зразок 1 сам гаситься за 3 секунди. При повторному застосуванні вогню гаситься повітоям за 30 секунд. Другий зразок сам гасне після горіння протягом 13 секунд. Після другого застосування гаситься повітрям за 30 секунд. Не капає - матеріла обвуглюється. Сам гаситься за 13 секунд. Після повторного застосування гаситься повітрям за 30 секунд. Не капає — матеріла обвуглюється. Зразок 1 погашений повітрям за 30 секунд. Зразок 2 само гасне за 13 секунд. Після другого застосування погашений повітрям за 30 секунд. 21 90115 22 Формуляції, показані як частини на сто частин смоли, за виключенням полівінілового спирту), який приведені у відсотках полі(вініл бутиралю): Таблиця 3 Триетилен % Полі(вінілгліколь Номер зразку Полі(вінілового бутираль) біс-(2-етил) спирту) гексаноат RB41 18,7 100 38 3-1875 18,7 100 0 3-1850 18,7 100 0 2-1838(150) 18,7 100 0 2-3038 30 100 0 2-3046 30 100 0 14-183206 18,7 100 0 24-183805 18,7 100 0 23-182414 18,7 100 0 2-1838(170) 18,7 100 0 14-303808 30 100 0 14-183206 30 100 0 23-302917 33 100 0 14304609 30 100 0 1-3046 30 100 0 23-303220 33 100 0 Даний винахід дає можливість забезпечити багатошарові скляні панелі, які мають поліпшені вогнестійкі характеристики. Більш того, полімерні покриття за даним винаходом легко виготовити з використанням існуючого обладнання та методик, таким чином уникнути необхідність модифікувати обладнання. Хоча варіанти здійснення за даним винаходом описані по різному, для фахівця в даній галузі буде зрозуміло, що багато інших змін можливо в об'ємі та суті даного винаходу. Оскільки даний винахід описаний з посиланням на зразкові варіанти здійснення, фахівцю в даній галузі буде зрозуміло, що можуть бути зроблені різні зміни та рівноцінні заміни елементів даного винаходу, без порушення об'єму та суті даного винаходу. Крім того, багато модифікацій може бути зроблено для пристосування даного винаходу до окремої ситуації або матеріалу, без виходу за його межи. Тому припускають, що даний винахід не обмежується окремими варіантами здійснення, розкритими як найкращій спосіб виконання даного винаходу, але даний винахід буде включати усі варіанти здійснення, що знаходяться в об'ємі формули винаходу, що додається. Комп’ютерна верстка Н. Лиcенко Трибутил Триізобутил Трифеніл фосфат фосфат фосфат 0 0 0 0 0 0 31,7 0 0 0 38,3 31,7 0 45,8 46 0 0 0 0 38 38 46 0 38 23,6 38 0 0 28,5 0 0 32,2 Трифеніл фосфін 0 75 50 0 0 0 0 0 14,4 0 0 0 17,5 0 0 19,8 0 0 0 0 0 0 6,3 5 0 0 7,7 6,3 0 9,2 0 0 Також буде зрозуміло, що будь-який з діапазонів, значень або характеристик, даних для будьякого одного компоненту даного винаходу, можуть використовуватися взаємозамінно з будь-якими діапазонами, значеннями або характеристиками, даними для будь-яких інших компонентів даного винаходу, де сумісно, для формування варіанта здійснення, при якому визначають значення для кожного з компонентів, що наведені в даному описі. Наприклад, полімерне покриття може бути сформоване, включаючи фосфатні ефіри у будьякому з діапазонів, даних на додаток до будь-яких діапазонів вмісту PVOH, для здійснення багатьох перестановок, які знаходяться у межах даного винаходу. Будь-яке посилання на фігуру, наведене в рефераті або будь-якому пункті формули винаходу, служить для тільки ілюстрації, і не повинні розглядатися, як такі, що обмежують заявлений винахід будь-яким окремим варіантом здійснення, що показаний на фігурі. Кожне посилання, включаючи статті журналів, патенти, заявки на патенти та книги, згадані в даному описі, включені шляхом посилань в усій їх повноті. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП ―Український інститут промислової власності‖, вул. Глазунова, 1, м. Київ – 42, 01601
