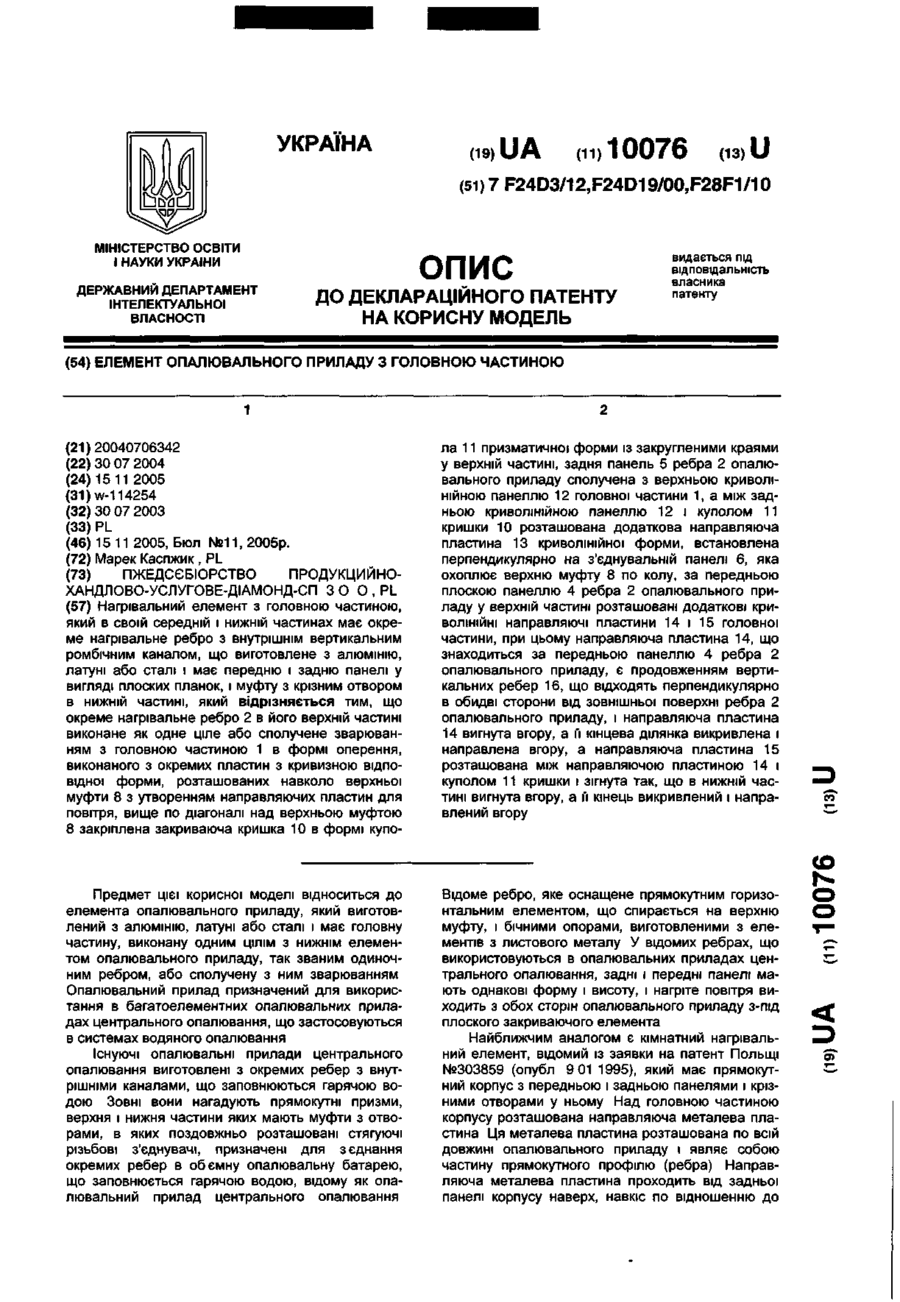

Елемент опалювального приладу з головною частиною

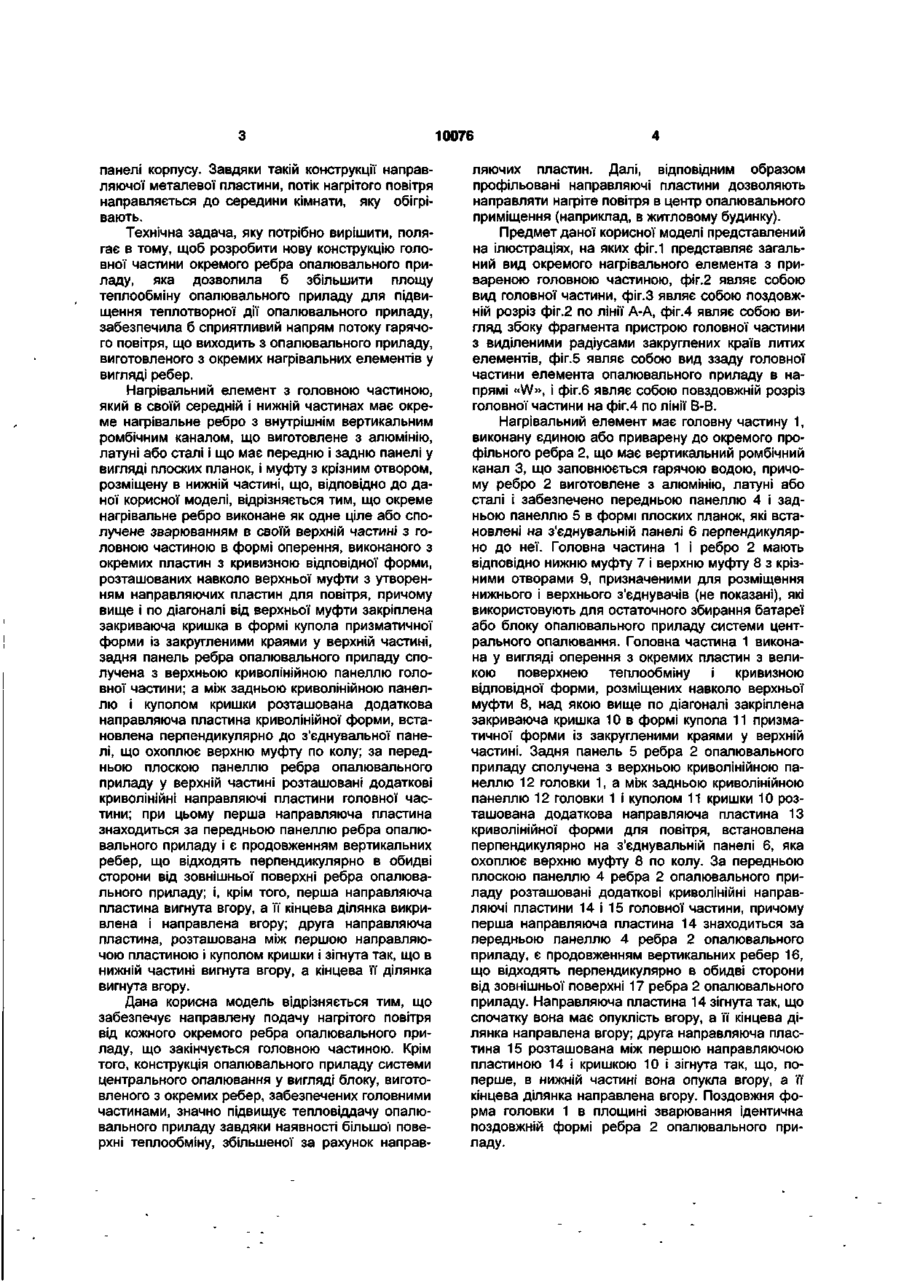

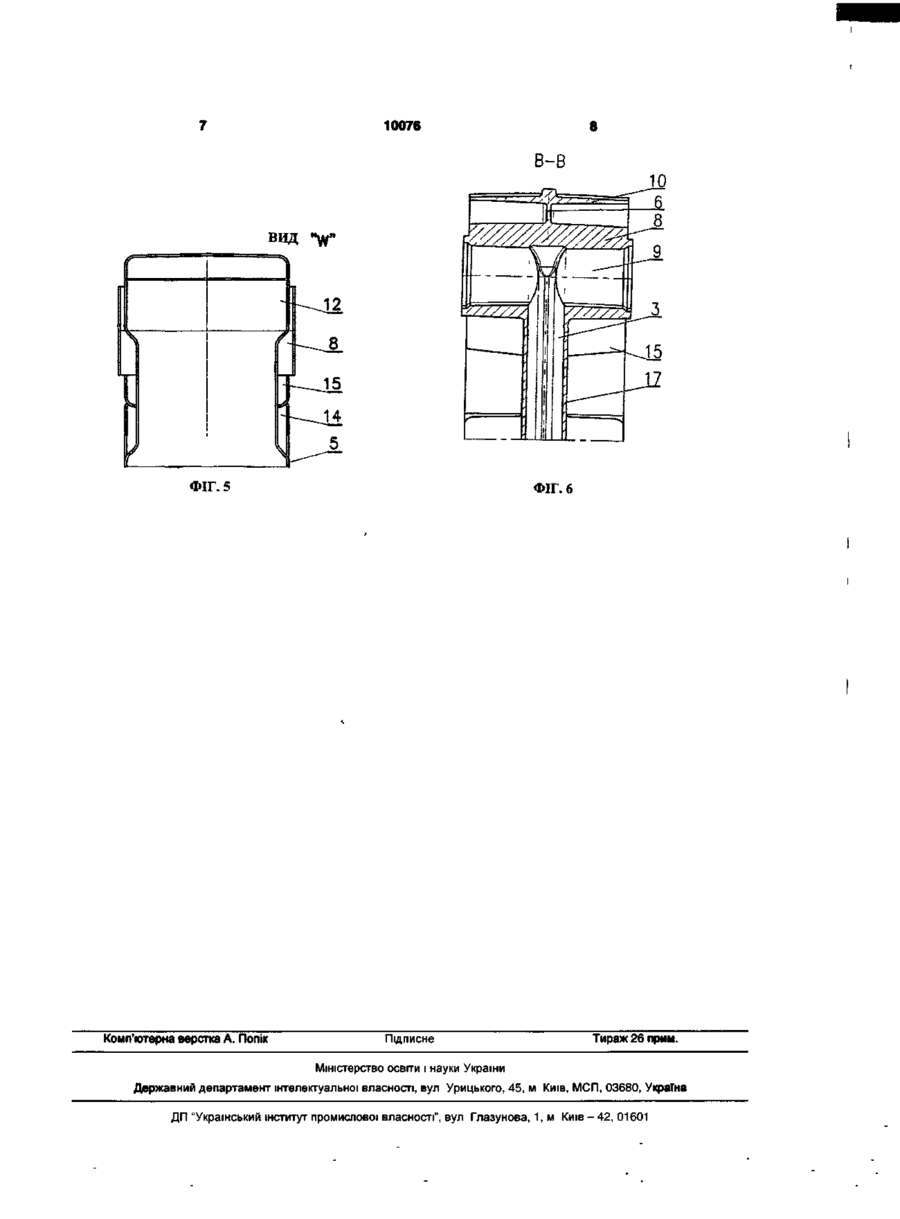

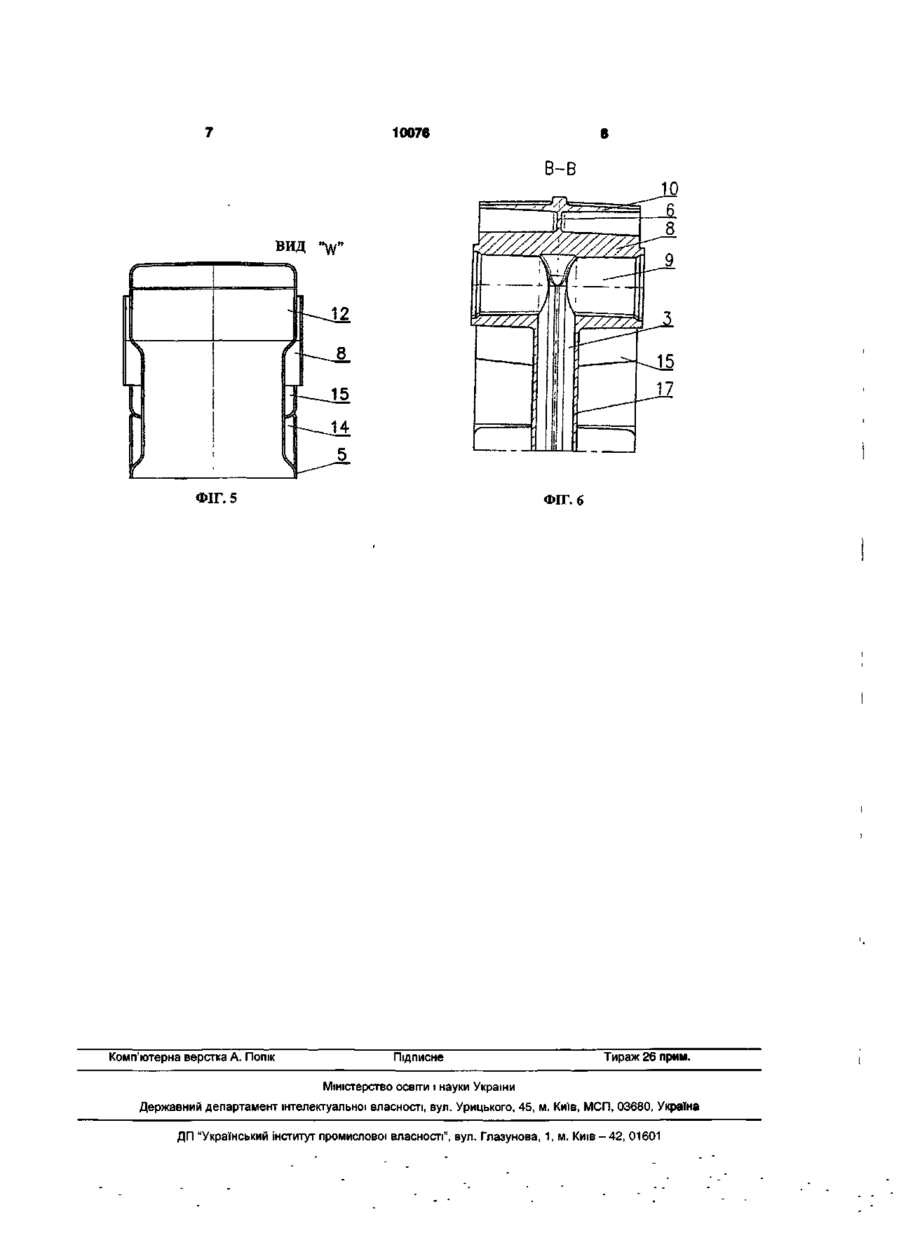

Нагрівальний елемент з головною частиною, який в своїй середній і нижній частинах має окреме нагрівальне ребро з внутрішнім вертикальним ромбічним каналом, що виготовлене з алюмінію, латуні або сталі і має передню і задню панелі у вигляді плоских планок, і муфту з крізним отвором в нижній частині, який відрізняється тим, що окреме нагрівальне ребро 2 в його верхній частині виконане як одне ціле або сполучене зварюванням з головною частиною 1 в формі оперення, виконаного з окремих пластин з кривизною відповідної форми, розташованих навколо верхньої муфти 8 з утворенням направляючих пластин для повітря, вище по діагоналі над верхньою муфтою 8 закріплена закриваюча кришка 10 в формі купо ла 11 призматичної форми із закругленими краями у верхній частині, задня панель 5 ребра 2 опалювального приладу сполучена з верхньою криволінійною панеллю 12 головної частини 1, а між задньою криволінійною панеллю 12 і куполом 11 кришки 10 розташована додаткова направляюча пластина 13 криволінійної форми, встановлена перпендикулярно на з'єднувальній панелі 6, яка охоплює верхню муфту 8 по колу, за передньою плоскою панеллю 4 ребра 2 опалювального приладу у верхній частині розташовані додаткові криволінійні направляючі пластини 14 і 15 головної частини, при цьому направляюча пластина 14, що знаходиться за передньою панеллю 4 ребра 2 опалювального приладу, є продовженням вертикальних ребер 16, що відходять перпендикулярно в обидві сторони від зовнішньої поверхні ребра 2 опалювального приладу, і направляюча пластина 14 вигнута вгору, а м кінцева ділянка викривлена і направлена вгору, а направляюча пластина 15 розташована між направляючою пластиною 14 і куполом 11 кришки і зігнута так, що в нижній частині вигнута вгору, а її кінець викривлений і направлений вгору CD Предмет цієї корисної моделі відноситься до елемента опалювального приладу, який виготовлений з алюмінію, латуні або сталі і має головну частину, виконану одним ЦІЛІМ З НИЖНІМ елемен том опалювального приладу, так званим одиночним ребром, або сполучену з ним зварюванням Опалювальний прилад призначений для використання в багатоелементних опалювальних приладах центрального опалювання, що застосовуються в системах водяного опалювання Існуючі опалювальні прилади центрального опалювання виготовлені з окремих ребер з внутрішніми каналами, що заповнюються гарячою водою Зовні ВОНИ нагадують прямокутні призми, верхня і нижня частини яких мають муфти з отворами, в яких поздовжньо розташовані стягуючі різьбові з'єднувачі, призначені для з єднання окремих ребер в об ємну опалювальну батарею, що заповнюється гарячою водою, відому як опалювальний прилад центрального опалювання Відоме ребро, яке оснащене прямокутним горизонтальним елементом, що спирається на верхню муфту, і бічними опорами, виготовленими з елементів з листового металу У відомих ребрах, що використовуються в опалювальних приладах центрального опалювання, задні і передні панелі мають однакові форму і висоту, і нагріте повітря виходить з обох сторін опалювального приладу з-під плоского закриваючого елемента Найближчим аналогом є кімнатний нагрівальний елемент, відомий із заявки на патент Польщі №303859 (опубл 9 01 1995), який має прямокутний корпус з передньою і задньою панелями і крізними отворами у ньому Над головною частиною корпусу розташована направляюча металева пластина Ця металева пластина розташована по всій довжині опалювального приладу і являє собою частину прямокутного профілю (ребра) Направляюча металева пластина проходить від задньої панелі корпусу наверх, навкіс по відношенню до О) 10076 панелі корпусу. Завдяки такій конструкції направляючої металевої пластини, потік нагрітого повітря направляється до середини кімнати, яку обігрівають. Технічна задача, яку потрібно вирішити, полягає в тому, щоб розробити нову конструкцію головної частини окремого ребра опалювального приладу, яка дозволила б збільшити площу теплообміну опалювального приладу для підвищення теплотворної дії опалювального приладу, забезпечила б сприятливий напрям потоку гарячого повітря, що виходить з опалювального приладу, виготовленого з окремих нагрівальних елементів у вигляді ребер. Нагрівальний елемент з головною частиною, який в своїй середній і нижній частинах має окреме нагрівальне ребро з внутрішнім вертикальним ромбічним каналом, що виготовлене з алюмінію, латуні або сталі і що має передню і задню панелі у вигляді плоских планок, і муфту з крізним отвором, розміщену в нижній частині, що, відповідно до даної корисної моделі, відрізняється тим, що окреме нагрівальне ребро виконане як одне ціле або сполучене зварюванням в своїй верхній частині з головною частиною в формі оперення, виконаного з окремих пластин з кривизною відповідної форми, розташованих навколо верхньої муфти з утворенням направляючих пластин для повітря, причому вище і по діагоналі від верхньої муфти закріплена закриваюча кришка в формі купола призматичної форми із закругленими краями у верхній частині, задня панель ребра опалювального приладу сполучена з верхньою криволінійною панеллю головної частини; а між задньою криволінійною панеллю і куполом кришки розташована додаткова направляюча пластина криволінійної форми, встановлена перпендикулярно до з'єднувальної панелі, що охоплює верхню муфту по колу; за передньою плоскою панеллю ребра опалювального приладу у верхній частині розташовані додаткові криволінійні направляючі пластини головної частини; при цьому перша направляюча пластина знаходиться за передньою панеллю ребра опалювального приладу і є продовженням вертикальних ребер, що відходять перпендикулярно в обидві сторони від зовнішньої поверхні ребра опалювального приладу; і, крім того, перша направляюча пластина вигнута вгору, а її кінцева ділянка викривлена і направлена вгору; друга направляюча пластина, розташована між першою направляючою пластиною і куполом кришки і зігнута так, що в нижній частині вигнута вгору, а кінцева її ділянка вигнута вгору. Дана корисна модель відрізняється тим, що забезпечує направлену подачу нагрітого повітря від кожного окремого ребра опалювального приладу, що закінчується головною частиною. Крім того, конструкція опалювального приладу системи центрального опалювання у вигляді блоку, виготовленого з окремих ребер, забезпечених головними частинами, значно підвищує тепловіддачу опалювального приладу завдяки наявності більшої поверхні теплообміну, збільшеної за рахунок направ ляючих пластин. Далі, відповідним образом профільовані направляючі пластини дозволяють направляти нагріте повітря в центр опалювального приміщення (наприклад, в житловому будинку). Предмет даної корисної моделі представлений на ілюстраціях, на яких фіг.1 представляє загальний вид окремого нагрівального елемента з привареною головною частиною, фіг.2 являє собою вид головної частини, фіг.З являє собою поздовжній розріз фіг.2 по лінії А-А, фіг.4 являє собою вигляд збоку фрагмента пристрою головної частини з виділеними радіусами закруглених країв литих елементів, фіг.5 являє собою вид ззаду головної частини елемента опалювального приладу в напрямі «W», і фіг.6 являє собою повздовжній розріз головної частини на фіг.4 по лінії В-В. Нагрівальний елемент має головну частину 1, виконану єдиною або приварену до окремого профільного ребра 2, що має вертикальний ромбічний канал 3, що заповнюється гарячою водою, причому ребро 2 виготовлене з алюмінію, латуні або сталі і забезпечено передньою панеллю 4 і задньою панеллю 5 в формі плоских планок, які встановлені на з'єднувальній панелі 6 перпендикулярно до неї. Головна частина 1 і ребро 2 мають відповідно нижню муфту 7 і верхню муфту 8 з крізними отворами 9, призначеними для розміщення нижнього і верхнього з'єднувачів (не показані), які використовують для остаточного збирання батареї або блоку опалювального приладу системи центрального опалювання. Головна частина 1 виконана у вигляді оперення з окремих пластин з великою поверхнею теплообміну і кривизною відповідної форми, розміщених навколо верхньої муфти 8, над якою вище по діагоналі закріплена закриваюча кришка 10 в формі купола 11 призматичної форми із закругленими краями у верхній частині. Задня панель 5 ребра 2 опалювального приладу сполучена з верхньою криволінійною панеллю 12 головки 1, а між задньою криволінійною панеллю 12 головки 1 і куполом 11 кришки 10 розташована додаткова направляюча пластина 13 криволінійної форми для повітря, встановлена перпендикулярно на з'єднувальній панелі 6, яка охоплює верхню муфту 8 по колу. За передньою плоскою панеллю 4 ребра 2 опалювального приладу розташовані додаткові криволінійні направляючі пластини 14 і 15 головної частини, причому перша направляюча пластина 14 знаходиться за передньою панеллю 4 ребра 2 опалювального приладу, є продовженням вертикальних ребер 16, що відходять перпендикулярно в обидві сторони від зовнішньої поверхні 17 ребра 2 опалювального приладу. Направляюча пластина 14 зігнута так, що спочатку вона має опуклість вгору, а її кінцева ділянка направлена вгору; друга направляюча пластина 15 розташована між першою направляючою пластиною 14 і кришкою 10 і зігнута так, що, поперше, в нижній частині вона опукла вгору, а її кінцева ділянка направлена вгору. Поздовжня форма головки 1 в площині зварювання ідентична поздовжній формі ребра 2 опалювального приладу. ГЛФ V-V ГЛФ Г'Лф IT" у 01 9Z001 10076 в и д »vvM -11 • \ 15 v / Лі 5 ФІГ. 5 Комп'ютерна верстка А. Попік ФІГ. 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
