Мисливська куля ткача

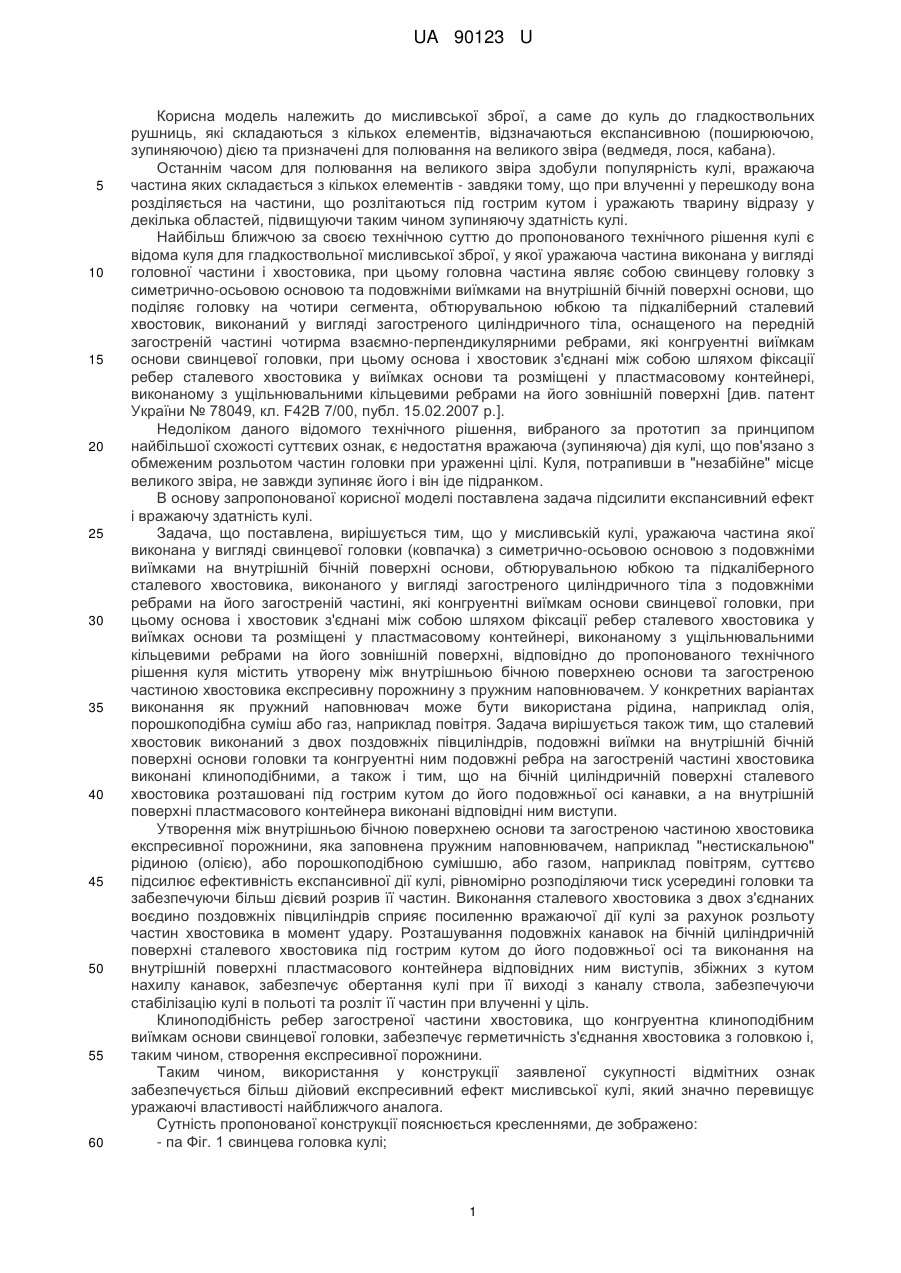

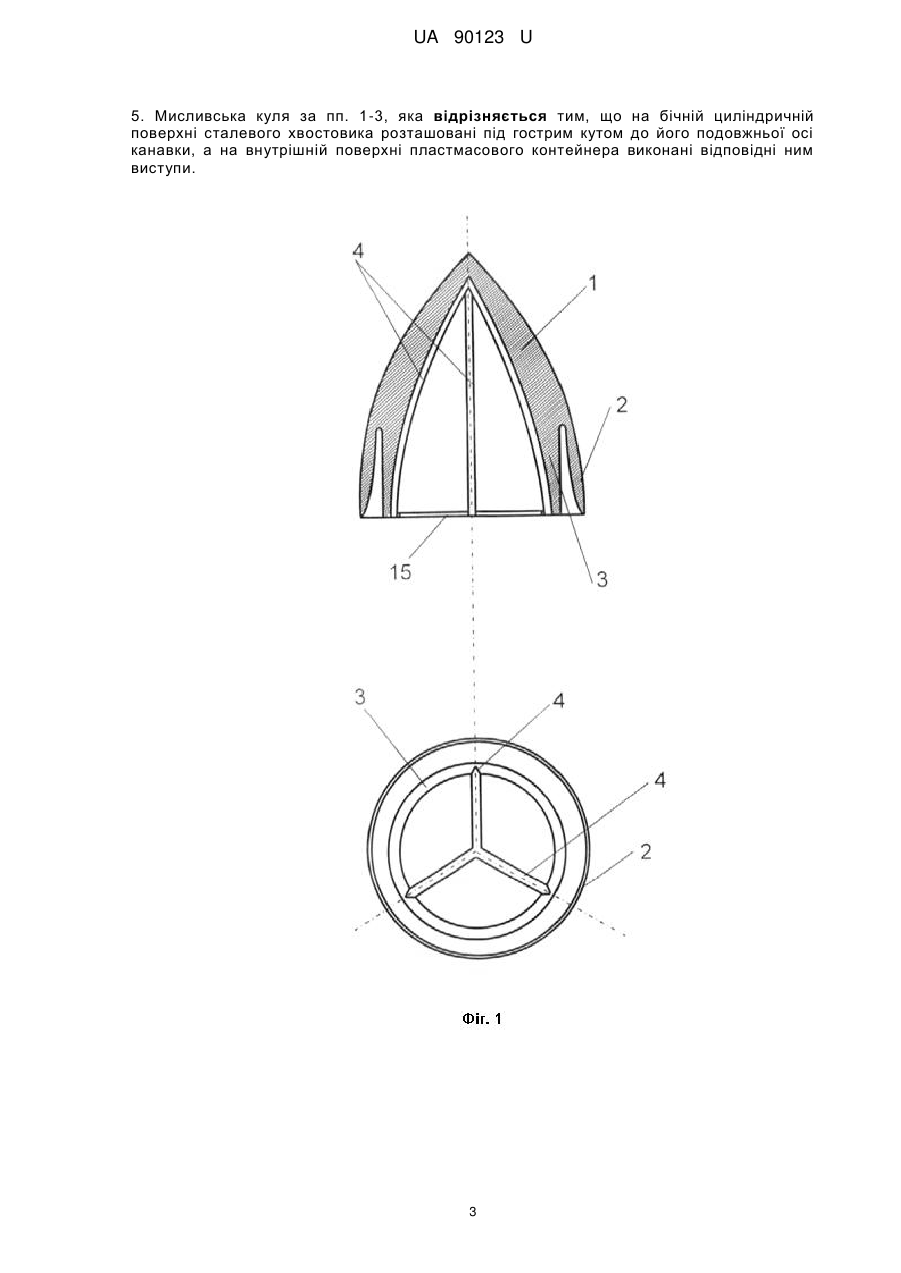

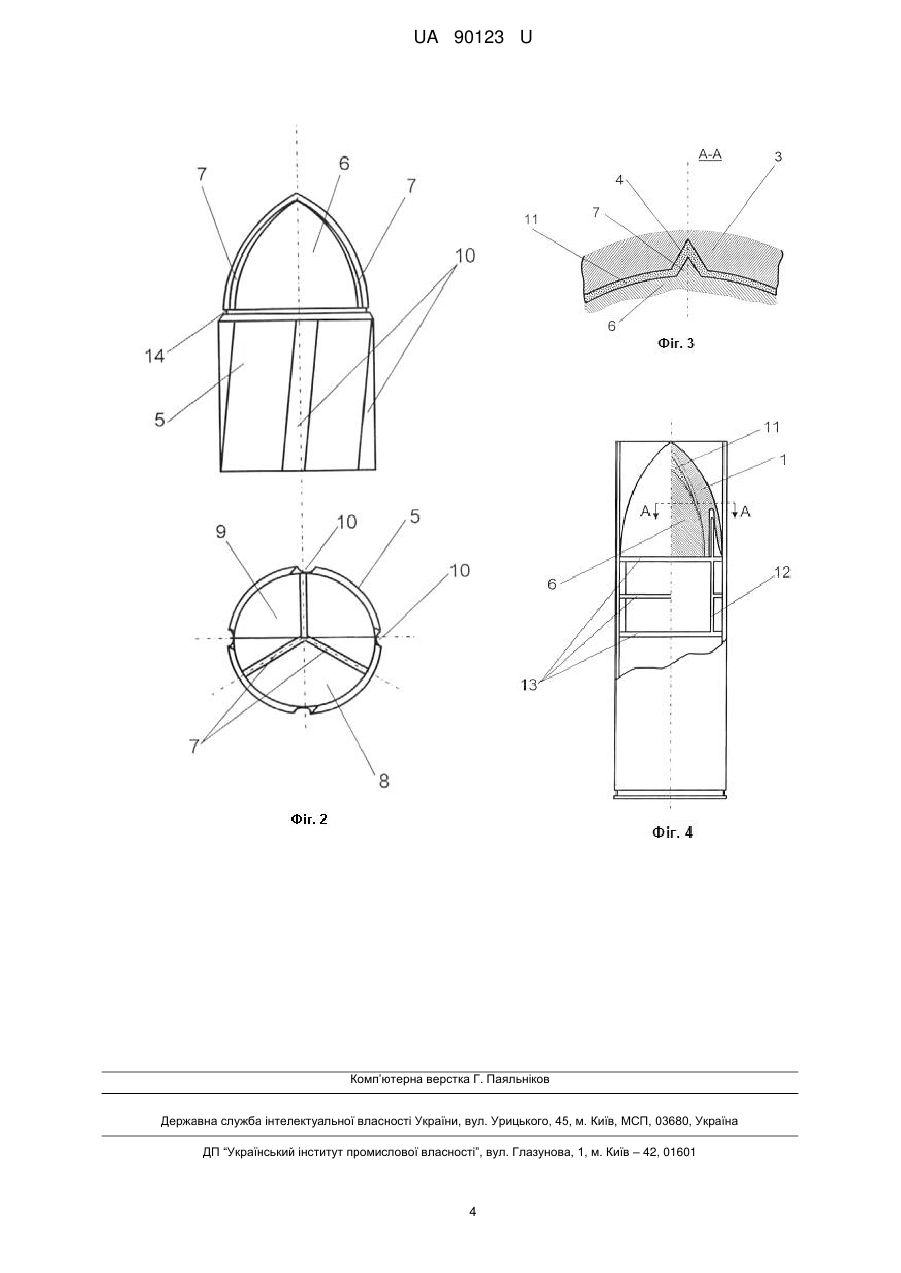

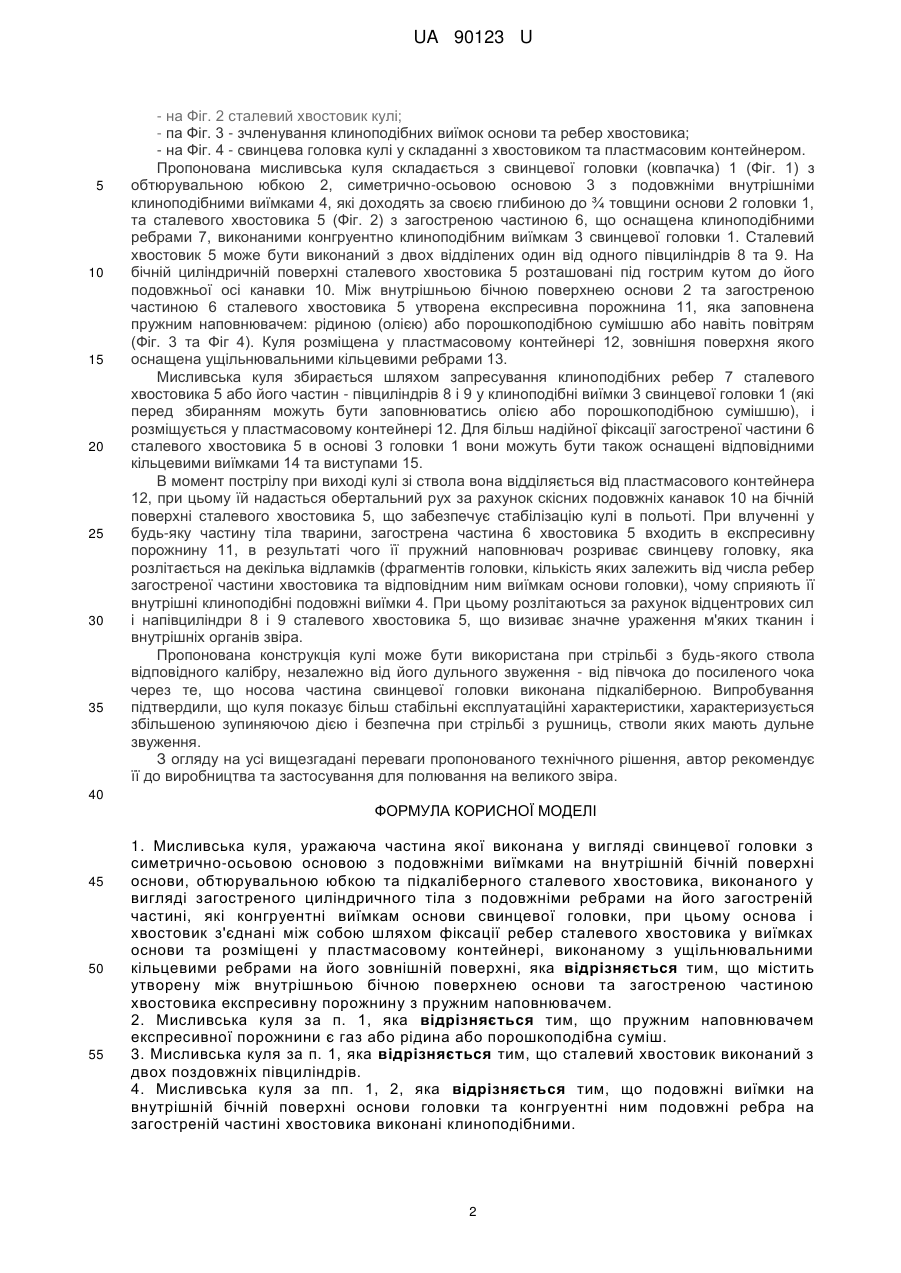

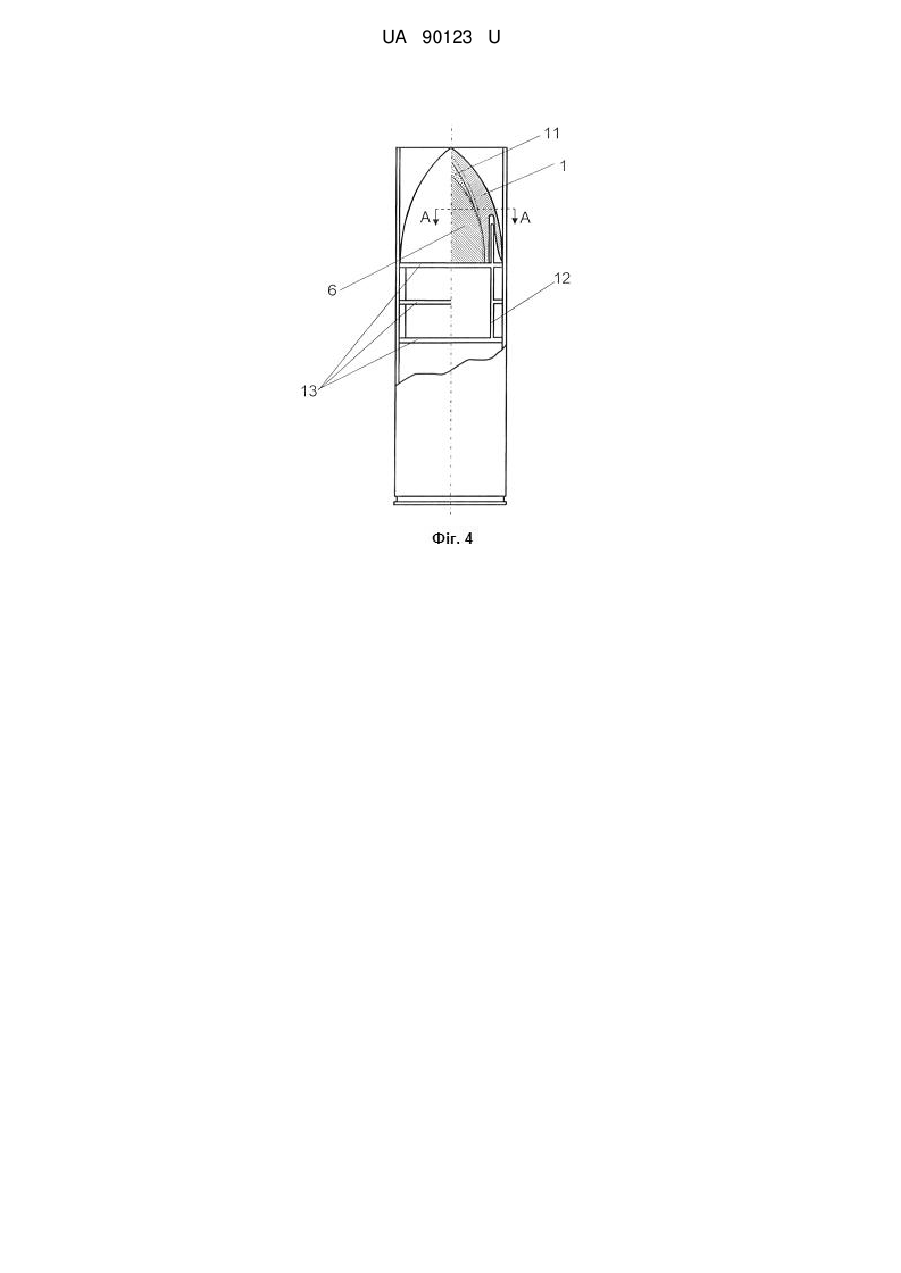

Реферат: UA 90123 U UA 90123 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до мисливської зброї, а саме до куль до гладкоствольних рушниць, які складаються з кількох елементів, відзначаються експансивною (поширюючою, зупиняючою) дією та призначені для полювання на великого звіра (ведмедя, лося, кабана). Останнім часом для полювання на великого звіра здобули популярність кулі, вражаюча частина яких складається з кількох елементів - завдяки тому, що при влученні у перешкоду вона розділяється на частини, що розлітаються під гострим кутом і уражають тварину відразу у декілька областей, підвищуючи таким чином зупиняючу здатність кулі. Найбільш ближчою за своєю технічною суттю до пропонованого технічного рішення кулі є відома куля для гладкоствольної мисливської зброї, у якої уражаюча частина виконана у вигляді головної частини і хвостовика, при цьому головна частина являє собою свинцеву головку з симетрично-осьовою основою та подовжніми виїмками на внутрішній бічній поверхні основи, що поділяє головку на чотири сегмента, обтюрувальною юбкою та підкаліберний сталевий хвостовик, виконаний у вигляді загостреного циліндричного тіла, оснащеного на передній загостреній частині чотирма взаємно-перпендикулярними ребрами, які конгруентні виїмкам основи свинцевої головки, при цьому основа і хвостовик з'єднані між собою шляхом фіксації ребер сталевого хвостовика у виїмках основи та розміщені у пластмасовому контейнері, виконаному з ущільнювальними кільцевими ребрами на його зовнішній поверхні [див. патент України № 78049, кл. F42B 7/00, публ. 15.02.2007 p.]. Недоліком даного відомого технічного рішення, вибраного за прототип за принципом найбільшої схожості суттєвих ознак, є недостатня вражаюча (зупиняюча) дія кулі, що пов'язано з обмеженим розльотом частин головки при ураженні цілі. Куля, потрапивши в "незабійне" місце великого звіра, не завжди зупиняє його і він іде підранком. В основу запропонованої корисної моделі поставлена задача підсилити експансивний ефект і вражаючу здатність кулі. Задача, що поставлена, вирішується тим, що у мисливській кулі, уражаюча частина якої виконана у вигляді свинцевої головки (ковпачка) з симетрично-осьовою основою з подовжніми виїмками на внутрішній бічній поверхні основи, обтюрувальною юбкою та підкаліберного сталевого хвостовика, виконаного у вигляді загостреного циліндричного тіла з подовжніми ребрами на його загостреній частині, які конгруентні виїмкам основи свинцевої головки, при цьому основа і хвостовик з'єднані між собою шляхом фіксації ребер сталевого хвостовика у виїмках основи та розміщені у пластмасовому контейнері, виконаному з ущільнювальними кільцевими ребрами на його зовнішній поверхні, відповідно до пропонованого технічного рішення куля містить утворену між внутрішньою бічною поверхнею основи та загостреною частиною хвостовика експресивну порожнину з пружним наповнювачем. У конкретних варіантах виконання як пружний наповнювач може бути використана рідина, наприклад олія, порошкоподібна суміш або газ, наприклад повітря. Задача вирішується також тим, що сталевий хвостовик виконаний з двох поздовжніх півциліндрів, подовжні виїмки на внутрішній бічній поверхні основи головки та конгруентні ним подовжні ребра на загостреній частині хвостовика виконані клиноподібними, а також і тим, що на бічній циліндричній поверхні сталевого хвостовика розташовані під гострим кутом до його подовжньої осі канавки, а на внутрішній поверхні пластмасового контейнера виконані відповідні ним виступи. Утворення між внутрішньою бічною поверхнею основи та загостреною частиною хвостовика експресивної порожнини, яка заповнена пружним наповнювачем, наприклад "нестискальною" рідиною (олією), або порошкоподібною сумішшю, або газом, наприклад повітрям, суттєво підсилює ефективність експансивної дії кулі, рівномірно розподіляючи тиск усередині головки та забезпечуючи більш дієвий розрив її частин. Виконання сталевого хвостовика з двох з'єднаних воєдино поздовжніх півциліндрів сприяє посиленню вражаючої дії кулі за рахунок розльоту частин хвостовика в момент удару. Розташування подовжніх канавок на бічній циліндричній поверхні сталевого хвостовика під гострим кутом до його подовжньої осі та виконання на внутрішній поверхні пластмасового контейнера відповідних ним виступів, збіжних з кутом нахилу канавок, забезпечує обертання кулі при її виході з каналу ствола, забезпечуючи стабілізацію кулі в польоті та розліт її частин при влученні у ціль. Клиноподібність ребер загостреної частини хвостовика, що конгруентна клиноподібним виїмкам основи свинцевої головки, забезпечує герметичність з'єднання хвостовика з головкою і, таким чином, створення експресивної порожнини. Таким чином, використання у конструкції заявленої сукупності відмітних ознак забезпечується більш дійовий експресивний ефект мисливської кулі, який значно перевищує уражаючі властивості найближчого аналога. Сутність пропонованої конструкції пояснюється кресленнями, де зображено: - па Фіг. 1 свинцева головка кулі; 1 UA 90123 U 5 10 15 20 25 30 35 - на Фіг. 2 сталевий хвостовик кулі; - па Фіг. 3 - зчленування клиноподібних виїмок основи та ребер хвостовика; - на Фіг. 4 - свинцева головка кулі у складанні з хвостовиком та пластмасовим контейнером. Пропонована мисливська куля складається з свинцевої головки (ковпачка) 1 (Фіг. 1) з обтюрувальною юбкою 2, симетрично-осьовою основою 3 з подовжніми внутрішніми клиноподібними виїмками 4, які доходять за своєю глибиною до ¾ товщини основи 2 головки 1, та сталевого хвостовика 5 (Фіг. 2) з загостреною частиною 6, що оснащена клиноподібними ребрами 7, виконаними конгруентно клиноподібним виїмкам 3 свинцевої головки 1. Сталевий хвостовик 5 може бути виконаний з двох відділених один від одного півциліндрів 8 та 9. На бічній циліндричній поверхні сталевого хвостовика 5 розташовані під гострим кутом до його подовжньої осі канавки 10. Між внутрішньою бічною поверхнею основи 2 та загостреною частиною 6 сталевого хвостовика 5 утворена експресивна порожнина 11, яка заповнена пружним наповнювачем: рідиною (олією) або порошкоподібною сумішшю або навіть повітрям (Фіг. 3 та Фіг 4). Куля розміщена у пластмасовому контейнері 12, зовнішня поверхня якого оснащена ущільнювальними кільцевими ребрами 13. Мисливська куля збирається шляхом запресування клиноподібних ребер 7 сталевого хвостовика 5 або його частин - півциліндрів 8 і 9 у клиноподібні виїмки 3 свинцевої головки 1 (які перед збиранням можуть бути заповнюватись олією або порошкоподібною сумішшю), і розміщується у пластмасовому контейнері 12. Для більш надійної фіксації загостреної частини 6 сталевого хвостовика 5 в основі 3 головки 1 вони можуть бути також оснащені відповідними кільцевими виїмками 14 та виступами 15. В момент пострілу при виході кулі зі ствола вона відділяється від пластмасового контейнера 12, при цьому їй надасться обертальний рух за рахунок скісних подовжніх канавок 10 на бічній поверхні сталевого хвостовика 5, що забезпечує стабілізацію кулі в польоті. При влученні у будь-яку частину тіла тварини, загострена частина 6 хвостовика 5 входить в експресивну порожнину 11, в результаті чого її пружний наповнювач розриває свинцеву головку, яка розлітається на декілька відламків (фрагментів головки, кількість яких залежить від числа ребер загостреної частини хвостовика та відповідним ним виїмкам основи головки), чому сприяють її внутрішні клиноподібні подовжні виїмки 4. При цьому розлітаються за рахунок відцентрових сил і напівциліндри 8 і 9 сталевого хвостовика 5, що визиває значне ураження м'яких тканин і внутрішніх органів звіра. Пропонована конструкція кулі може бути використана при стрільбі з будь-якого ствола відповідного калібру, незалежно від його дульного звуження - від півчока до посиленого чока через те, що носова частина свинцевої головки виконана підкаліберною. Випробування підтвердили, що куля показує більш стабільні експлуатаційні характеристики, характеризується збільшеною зупиняючою дією і безпечна при стрільбі з рушниць, стволи яких мають дульне звуження. З огляду на усі вищезгадані переваги пропонованого технічного рішення, автор рекомендує її до виробництва та застосування для полювання на великого звіра. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Мисливська куля, уражаюча частина якої виконана у вигляді свинцевої головки з симетрично-осьовою основою з подовжніми виїмками на внутрішній бічній поверхні основи, обтюрувальною юбкою та підкаліберного сталевого хвостовика, виконаного у вигляді загостреного циліндричного тіла з подовжніми ребрами на його загостреній частині, які конгруентні виїмкам основи свинцевої головки, при цьому основа і хвостовик з'єднані між собою шляхом фіксації ребер сталевого хвостовика у виїмках основи та розміщені у пластмасовому контейнері, виконаному з ущільнювальними кільцевими ребрами на його зовнішній поверхні, яка відрізняється тим, що містить утворену між внутрішньою бічною поверхнею основи та загостреною частиною хвостовика експресивну порожнину з пружним наповнювачем. 2. Мисливська куля за п. 1, яка відрізняється тим, що пружним наповнювачем експресивної порожнини є газ або рідина або порошкоподібна суміш. 3. Мисливська куля за п. 1, яка відрізняється тим, що сталевий хвостовик виконаний з двох поздовжніх півциліндрів. 4. Мисливська куля за пп. 1, 2, яка відрізняється тим, що подовжні виїмки на внутрішній бічній поверхні основи головки та конгруентні ним подовжні ребра на загостреній частині хвостовика виконані клиноподібними. 2 UA 90123 U 5. Мисливська куля за пп. 1-3, яка відрізняється тим, що на бічній циліндричній поверхні сталевого хвостовика розташовані під гострим кутом до його подовжньої осі канавки, а на внутрішній поверхні пластмасового контейнера виконані відповідні ним виступи. 3 UA 90123 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
