Пристрій для передавання дискретної інформації в умовах широкосмугової модуляції

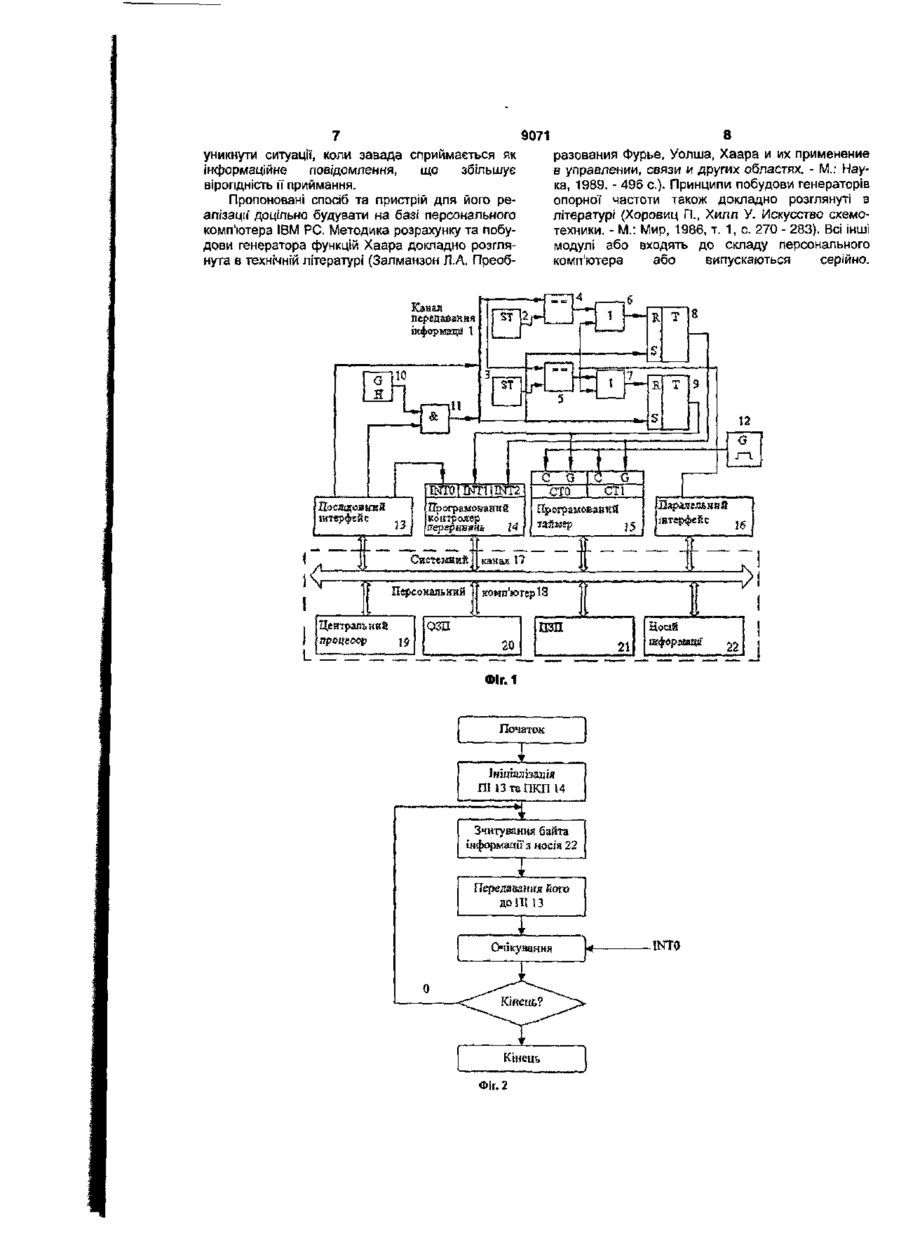

Пристрій для передавання дискретної інформації в умовах широкосмугової модуляції, який містить персональний комп'ютер у складі центрального процесора, оперативного та постійного запам'ятовувальних пристроїв та носія інформації, послідовний інтерфейс, програмований контролер переривань, вхід INTO якого підключений до виходу формування сигналу переривання послідовного інтерфейсу, програмований таймер, генератор опорної частоти, вихід якого з'єднаний з тактовими входами CLK першого СТ1 та нульового СТО лічильників програмованого таймера, та канал зв'язку, який відрізняється тим, що додатково містить генератор функцій Хаара, схему І, два джерела опорної напруги, два компаратори, дві логічні схеми АБО, два тригери та паралельний інтерфейс, причому до каналу передавання інформації підключений вихід пере давання синхросигналу послідовного інтерфейсу, вихід схеми І, перші входи обох компараторів, якими передаються інформативні сигнали, та входи S встановлення до одиниці обох тригерів, на які поступає з каналу синхросигнал; інформаційний вихід послідовного інтерфейсу підключений до першого входу схеми І, другий вхід якої з'єднаний з виходом генератора функцій Хаара, другі входи компараторів відповідно підключені до виходів джерел опорного живлення, а виходи - ВІДПОВІДНО до перших входів схем АБО, виходи яких відповідно з'єднані зі входами скидання на нуль R тригерів, а другі входи - з виходом паралельного інтерфейсу; вхід INT1 якого підключений до входу дозволу роботи GATE лічильника СТО програмованого таймера та до виходу другого тригера, а вхід INT2 - до виходу першого тригера та до входу дозволу роботи GATE лічильника СТ1 програмованого таймера, за допомогою системного каналу центральний процесор зв'язаний з оперативним та постійним запам'ятовувальними пристроями і носієм інформації', що входять до складу персонального комп'ютера, а також паралельним та послідовним інтерфейсами, програмованим контролером переривань і програмованим таймером. о Корисна модель відноситься до техніки передавання інформації і може використовуватися в інформаційно-вимірювальних системах, комп'ютерних мережах та системах обміну інформацією. Відомий пристрій для приймання дискретних сигналів з кореляційним кодуванням по рівню [Авторське свідоцтво СРСР № 1164892, МКІ НОЗМ 13/00, бюлетень "Изобретения стран мира", 1985, № 18], який вміщує в себе блок кодування і формувач сигналів на передавальному боці, а також формувач вхідного сигналу, блок вирішення, регістр зсуву, блок передбачення знаку, блок порівняння, елемент співпадіння та Інвертор. Недоліком даного пристрою є те, що він займає дуже широку смугу частот для організації обміну інформацією. Відомий також пристрій для реєстрації способу кодування і передавання інформації [Авторське свідоцтво СРСР № 1432788, МКІ НОЗМ 13/12, бюлетень "Открытия. Изобретения", 1988, № 39], який вміщує в собі комутатори, блок згорткового кодування, блок модуляції та канал зв'язку. Як і в попередньому випадку, недоліком даного пристроїв є те, що він займає дуже широку смугу частот для організації обміну інформацією. Найбільш близьким за технічною суттю є пристрій для реалізації способу передавання дискретної інформації при фазо імпульсній модуляції [Патент України на винахід № 48410 А, МПК6 НОЗМ 13/00, бюлетень "Промислова власність", 2002, №8], який вміщує канал передавання інформації, до якого підключений вихід першого смугового фільтру, вхід якого з'єднаний з виходом -З 9071 вихід послідовного інтерфейсу підключений до модулятора; другий смуговий фільтр, вхід якого першого входу схеми "І", другий вхід якої з'єднаний зв'язаний з каналом зв'язку, а вихід підключений з виходом генератора функцій Хаара, другі входи до входу демодулятора, вихід якого з'єднаний зі компараторів ВІДПОВІДНО підключені до виходів входами першого та другого формувачів, генераджерел опорного живлення, а виходи - відповідно тор опорної частоти, послідовний інтерфейс, до перших входів схем "АБО", виходи яких інформаційний вихід якого підключений до входу відповідно з'єднані зі входами скидання на нулю R модулятора, а вихід формування сигналу переритригерів, а другі входи - з виходом паралельного вання з'єднаний з другим входом INT2 програмоінтерфейсу; вхід INTO програмованого контролера ваного контролера переривань, перший вхід INT1 переривань підключений до виходу формування якого підключений до виходу першого формувача І сигналу переривання послідовного інтерфейсу, до входу дозволу роботи GATE нульового лічильвхід INT1 - до входу дозволу роботи GATE лічильника СТ1 програмованого таймера, а нульовий ника СТО програмованого таймера та до виходу вхід INTO зв'язаний з виходом другого формувача і другого тригера, а вхід INT2 - до виходу першого зі входом дозволу роботи GATE нульового лічильтригера та до входу дозволу роботи GATE лічильника програмованого таймера, тактові входи CLK ника СТ1 програмованого таймера, тактові входи нульового СТО та першого СТ1 лічильників якого CLK першого СТ1 та нульового СТО лічильників підключені до виходу генератора опорної частоти, якого з'єднані з виходом генератора опорної' часперсональний комп'ютер 2, за допомогою системтоти, за допомогою системного каналу центрального каналу якого зв'язані між собою центральний ний процесор зв'язаний з оперативним та попроцесор, оперативний та постійний запам'ятовстійним запам'ятовувальними пристроями і носієм увальні пристрої та носій інформації, що входять інформації, що входять до складу персонального до складу персонального комп'ютера, а також покомп'ютера, а також паралельним та послідовним слідовний інтерфейс, програмований контролер інтерфейсами, програмованим контролером перепереривань та програмований таймер. ривань і програмованим таймером. Недоліком цього пристрою є те, що для організації' передавання інформації' у випадку ствоВведення до складу передавальної частини рення багатоканальної системи він займає широку генератора функцій Хаара та схеми "І", а до прийсмугу частот, за рахунок чого обмежується мальної двох джерел опорної напруги, двох комкількість каналів обміну інформацією, що утворюпараторів, двох схем "АБО", двох тригерів і параються на одній лінії. лельного інтерфейсу з відповідними зв'язками дозволяє організувати передавання інформації з В основу корисної моделі поставлена задача використанням ортогональних функцій Хаара в удосконалення пристрою передавання дискретної умовах широкосмугової модуляції. інформації в умовах широкосмугової модуляції, в якому за рахунок введення нових блоків та зв'язків На фіг.1 наведена схема, що реалізує спосіб здійснюється передавання інформації з викорипередавання інформації в умовах широкосмугової станням ортогональних функцій, однією з яких модуляції, на фіг. 2 - схема роботи пристрою в замінюється одиниця, що передається до каналу режимі передавання інформації, а на фіг, 3 - схема зв'язку. Ця функція є ідентифікатором приймача роботи пристрою в режимі приймання інформації. багатоканальної системи. На приймальному боці Пристрій для передавання дискретної здійснюється ідентифікація кодової комбінації, І у інформації в умовах широкосмугової модуляції випадку її співпадіння із зафіксованою для прийвміщує канал передавання інформації 1, джерела мача, вона перетворюється на одиницю. Контроль опорної напруги 2 та 3, виходи яких підключені тривалості надходження сигналів до приймальної відповідно до других входів компараторів 4 та 5, частини дозволяє підвищити вірогідність прийманперші входи яких з'єднані з каналом з&'язку 1, а ня інформації за рахунок розрізняння інформавиходи - відповідно з першими входами схем тивного сигналу, який діє певний відрізок часу та "АБО" 6 і 7, виходи яких відповідно підключені до короткочасної або тривалої' завади. входів скидання на нуль R тригерів 8 та 9, входи встановлення в одиницю S яких з'єднані з каналом Поставлена задача вирішується тим, що до зв'язку 1, генератор функцій Хаара 10, вихід якого пристрою, який вміщує персональний комп'ютер у підключений до першого входу схеми "І" 11, вихід складі центрального процесора, оперативного якої з'єднаний з каналом зв'язку 1, генератор запам'ятовувального пристрою, постійного заопорної частоти 12, послідовний інтерфейс 13, пам'ятовувального пристрою (ПЗП) та носія вихід синхросигналу якого підключений до каналу інформації, послідовний інтерфейс (ПІ), канал пезв'язку 1, вихід інформативного сигналу - до другоредавання інформації, програмований таймер го входу схеми "І" 11, а вихід формування сигналу (ПТ), генератор опорної частоти та програмований переривання - до входу INTO програмованого конконтролер переривань (ПКП), згідно корисної мотролера переривань 14, вхід INT1 якого з'єднаний делі додатково введені генератор функцій Хаара, зі входом GATE лічильника СТО програмованого схема "І", два джерела опорної напруги, два комтаймера 15 і з виходом другого тригера 9, а вхід паратори, дві логічні схеми "АБО", два тригери та INT2 - з виходом першого тригера 8 та зі входом паралельний інтерфейс, причому до каналу переGATE лічильника СТ1 програмованого таймера 15, давання інформації підключений вихід передавантактові входи CLK лічильників СТО та СТ1 якого ня синхросигналу послідовного інтерфейсу, вихід підключені до виходу генератора опорної частоти схеми "І", перші входи обох компараторів, якими 12, паралельний інтерфейс 16, вихід якого передаються інформативні сигнали, та входи S з'єднаний з другими входами схем "АБО" 6 та 7, за встановлення до одиниці обох тригерів, на які подопомогою системного каналу 17 персонального ступає з каналу синхросигнал; інформаційний 9071 комп'ютера 18 центральний процесор 19 зв'язаний з оперативним 20 та постійним 21 запам'ятовувальними пристроями, носієм інформації 22, що входять до складу персонального комп'ютера 18, а також послідовним 13 та паралельним 16 інтерфейсами, програмованим контролером переривань 14 та програмованим таймером 15. Для передавання відрахунок часових інформативних позицій розпочинається зі стартового сигналу, який свідчить що після нього на восьми часових позиціях розташовуються інформаційні [Микросхемы К580ИК51, КР580ИК51. Техническое описание И13.480.017 ТО, лист 1718]. Такий самий принцип зберігається для всіх послідовних інтерфейсів. Побудова багатоканальної системи з використанням ортогональних функцій Хаара в умовах широкосмугової модуляції дозволяє для вказаних умов скоротити смугу частот у 4,46 рази. Відповідно у 4,46 рази зростає ефективність використання ЛІНИ'. Пристрій працює у відповідності зі схемами роботи, наведеними на фіг.2 та фіг.З. При увімкненні живлення центральний процесор 19 персонального комп'ютера 18 здійснює ініціалізацію послідовного інтерфейсу 13, програмуючи його на необхідний режим роботи і швидкість передавання, а також програмованого контролера переривань 14, визначаючи адреси підпрограм оброблювання переривань. Після цього з носія інформації 22 центральним процесором 19 зчитується байт інформації і пересилається до послідовного інтерфейсу 13, який перетворює його на послідовний код і передає до схеми "І" 11, яка замінює сигнали логічної' одиниці однією з функцій Хаара, яка ідентифікує даний конкретний приймач за допомогою генератора 10, наприклад як це подано на фіг. 1. Сформована кодова комбінація передається до каналу передавання інформації 1 оазом з синхросигналом послідовного інтерфейсу 13. Завершення перетворення байта інформації на послідовний код інтерфейсом 13 і його пересипання до каналу зв'язку 1 супроводжується формуванням сигналу переривання INTO, який надходить на контролер 14. У відповідності із алгоритмом роботи, центральний процесор 19 переходить до підпрограми оброблювання переривання за зектором 0 і фіксує у програмне реалізованому іічильнику циклів передавання одного байта. Процес повторюється до тих пір, поки всі байти, цо знаходяться на носію Інформації 22 не будуть іередані до каналу зв'язку 1. На приймальній частині при увімкненні живіення центральний процесор 19 здійснює -иціалізацію програмованого таймера 15, програмованого контролера переривань 14 та паралельюго інтерфейсу 15. Лічильники СТО та СТ1 прорамованого таймера 15 налаштовуються на ре
