Пружна муфта інженера скуби і.с.

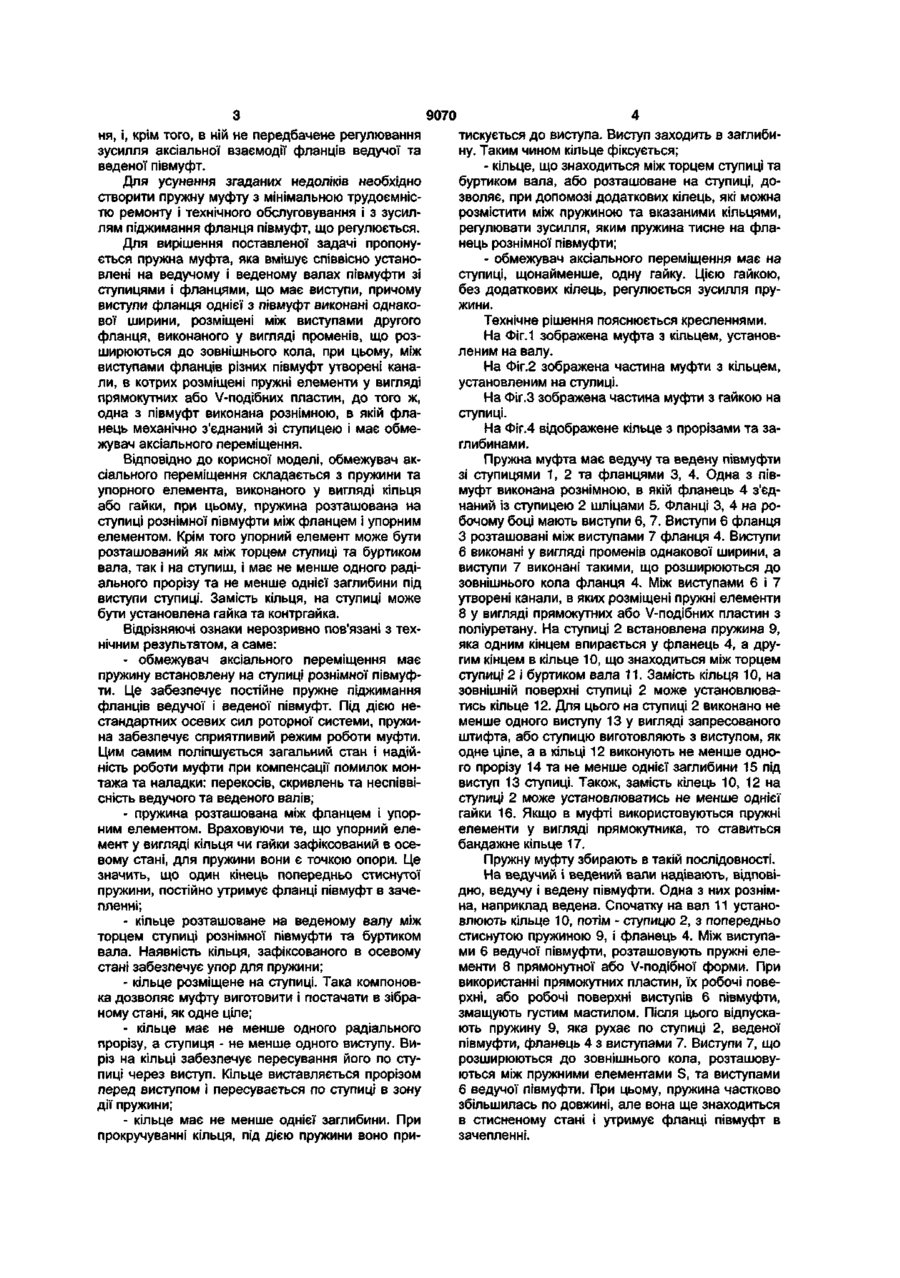

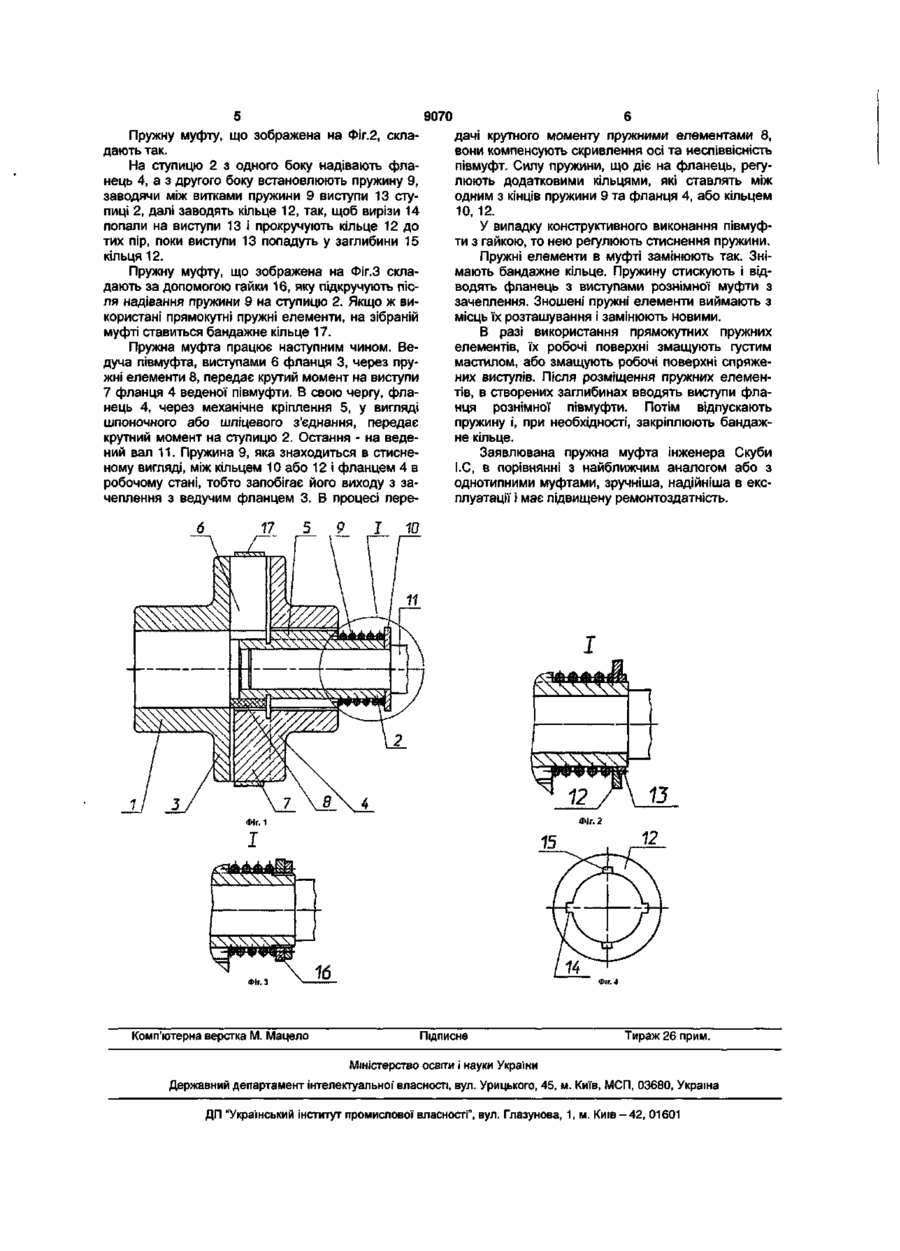

1 Пружна муфта, що містить СПІВВІСНО установлені на ведучому і веденому валах півмуфти з маточинами і фланцями, що мають виступи, причому виступи фланця однієї з півмуфт виконані однакової ширини, розміщені між виступами іншого фланця, виконаного у вигляді променів, що розширюються до зовнішнього кола, при цьому між виступами фланців різних півмуфт утворені канали, в яких розміщені пружні елементи у вигляді прямокутних або V-подібних пластин, до того ж одна з півмуфт виконана рознімною, в якій фланець механічно з'єднаний з маточиною і має об Заявлювана пружна муфта належить до галузі машинобудування і може бути використана в роторних машинах для компенсації зміщення та скривлення осей ведучого і веденого валів при передаванні крутних моментів на виконавчі механізми Відома пружна муфта [1], що містить СПІВВІСНО встановлені ведучу і ведену півмуфти з фланцями, які мають виступи Виступи фланця однієї з півмуфт розташовані між виступами фланця другої півмуфти, при цьому, між виступами фланців різних півмуфт утворені канали, в котрих розміщені пружні елементи з поліуретану До того ж, виступи на фланцях мають різну форму Так, на одному з фланців виступи виконані у вигляді променів однакової ширини, а на другому фланці, виступи виконані у вигляді променів, що розширюються до зовнішнього кола фланців Пружні елементи в такій муфті виконані у вигляді прямокутних, або Vподібних пластин Дана муфта може передавати великі крутні моменти, за рахунок використання великої КІЛЬКОСТІ пружних елементів і їх сумарної площі Наряду межувач аксіального переміщення, яка відрізняється тим, що обмежувач аксіального переміщення складається з пружини та упорного елемента, виконаного у вигляді кільця або гайки, при цьому пружина розташована на маточині рознімної півмуфти між фланцем і упорним елементом 2 Пружна муфта за п 1, яка відрізняється тим, що упорний елемент розташований між торцем маточини та буртиком вала 3 Пружна муфта за п 1, яка відрізняється тим, що кільце розміщене на маточині і має не менше одного радіального прорізу та не менше однієї заглибини під виступи маточини 4 Пружна муфта за п 1, яка відрізняється тим, що гайка розташована на маточині і додатково оснащена контргайкою з позитивною перевагою, муфта має недоліки Для заміни пружних елементів при ремонті необхідно роз'єднати силове обладнання, а потім збирати його і центрувати Виконання цієї операції потребує значного часу та фахівців високої кваліфікації Відома пружна муфта [2], аналогічна муфті [1], в якій одна з півмуфт виконана рознімною, де фланець механічно з'єднаний зі ступицею і має обмежувач аксіального переміщення, який складається з накидного кільця та кільця з двох половинок, установленого в розточці (кільцевій канавці) ступиш півмуфти Для передавання крутного моменту фланець і ступиці муфти з'єднані між собою, наприклад, за допомогою шпонки, шлиців, багатогранника і т д Відома пружна муфта може передати великі крутні моменти Вона зручна в експлуатації та ремонті При необхідності швидко замінюються зношені пружні елементи, без роз'єднання виставленого обладнання В зазначеній муфті, для заміни пружних елементів необхідно додатковий час для розбирання та збирання обмежувача аксіального переміщен о о> 9070 ня, і, крім того, в ній не передбачене регулювання зусилля аксіальної взаємодії фланців ведучої та веденої півмуфт. Для усунення згаданих недоліків необхідно створити пружну муфту з мінімальною трудоємністю ремонту і технічного обслуговування і з зусиллям піджимання фланця півмуфт, що регулюється. Для вирішення поставленої задачі пропонується пружна муфта, яка вмішує співвісно установлені на ведучому і веденому валах півмуфти зі ступицями і фланцями, що має виступи, причому виступи фланця однієї з півмуфт виконані однакової ширини, розміщені між виступами другого фланця, виконаного у вигляді променів, що розширюються до зовнішнього кола, при цьому, між виступами фланців різних півмуфт утворені канали, в котрих розміщені пружні елементи у вигляді прямокутних або V-подібних пластин, до того ж, одна з півмуфт виконана рознімною, в якій фланець механічно з'єднаний зі ступицею і має обмежувач аксіального переміщення. Відповідно до корисної моделі, обмежувач аксіального переміщення складається з пружини та упорного елемента, виконаного у вигляді кільця або гайки, при цьому, пружина розташована на ступиці рознімної півмуфти між фланцем і упорним елементом. Крім того упорний елемент може бути розташований як між торцемступиці та буртиком вала, так і на ступиш, і має не менше одного радіального прорізу та не менше однієї заглибини під виступи ступиці. Замість кільця, на ступиці може бути установлена гайка та контргайка. Відрізняючі ознаки нерозривно пов'язані з технічним результатом, а саме: - обмежувач аксіального переміщення має пружину встановлену на ступиці рознімної півмуфти. Це забезпечує постійне пружне піджимання фланців ведучої і веденої півмуфт. Під дією нестандартних осевих сил роторної системи, пружина забезпечує сприятливий режим роботи муфти. Цим самим поліпшується загальний стан і надійність роботи муфти при компенсації помилок монтажа та наладки: перекосів, скривлень та неспіввісність ведучого та веденого валів; - пружина розташована між фланцем і упорним елементом. Враховуючи те, що упорний елемент у вигляді кільця чи гайки зафіксований в осевому стані, для пружини вони є точкою опори. Це значить, що один кінець попередньо стиснутої пружини, постійно утримує фланці півмуфт в зачепленні; - кільце розташоване на веденому валу між торцем ступиці рознімної півмуфти та буртиком вала. Наявність кільця, зафіксованого в осевому стані забезпечує упор для пружини; - кільце розміщене на ступиці. Така компоновка дозволяє муфту виготовити і постачати в зібраному стані, як одне ціле; - кільце має не менше одного радіального прорізу, а ступиця - не менше одного виступу. Виріз на кільці забезпечує пересування його по ступиці через виступ. Кільце виставляється прорізом перед виступом і пересувається по ступиці в зону дії пружини; - кільце має не менше однієї заглибини. При прокручуванні кільця, під дією пружини воно при тискується до виступа. Виступ заходить в заглибину. Таким чином кільце фіксується; - кільце, що знаходиться між торцем ступиці та буртиком вала, або розташоване на ступиці, дозволяє, при допомозі додаткових кілець, які можна розмістити між пружиною та вказаними кільцями, регулювати зусилля, яким пружина тисне на фланець рознімної півмуфти; - обмежувач аксіального переміщення має на ступиці, щонайменше, одну гайку. Цією гайкою, без додаткових кілець, регулюється зусилля пружини. Технічне рішення пояснюється кресленнями. На ФігЛ зображена муфта з кільцем, установленим на валу. На Фіг.2 зображена частина муфти з кільцем, установленим на ступиці. На Фіг.З зображена частина муфти з гайкою на ступиці. На Фіг.4 відображене кільце з прорізами та заглибинами. Пружна муфта має ведучу та ведену півмуфти зі ступицями 1, 2 та фланцями 3, 4. Одна з півмуфт виконана рознімною, в якій фланець 4 з'єднаний із ступицею 2 шліцами 5. Фланці 3, 4 на робочому боці мають виступи 6, 7. Виступи 6 фланця З розташовані між виступами 7 фланця 4. Виступи 6 виконані у вигляді променів однакової ширини, а виступи 7 виконані такими, що розширюються до зовнішнього кола фланця 4. Між виступами 6 і 7 утворені канали, в яких розміщені пружні елементи 8 у вигляді прямокутних або V-подібних пластин з поліуретану. На ступиці 2 встановлена пружина 9, яка одним кінцем впирається у фланець 4, а другим кінцем в кільце 10, що знаходиться між торцем ступиці 2 і буртиком вала 11. Замість кільця 10, на зовнішній поверхні ступиці 2 може установлюватись кільце 12. Для цього на ступиці 2 виконано не менше одного виступу 13 у вигляді запресованого штифта, або ступицю виготовляють з виступом, як одне ціле, а в кільці 12 виконують не менше одного прорізу 14 та не менше однієї заглибини 15 під виступ 13 ступиці. Також, замість кілець 10, 12 на ступиці 2 може установлюватись не менше однієї гайки 16. Якщо в муфті використовуються пружні елементи у вигляді прямокутника, то ставиться бандажне кільце 17. Пружну муфту збирають в такій послідовності. На ведучий і ведений вали надівають, відповідно, ведучу і ведену півмуфти. Одна з них рознімна, наприклад ведена. Спочатку на вал 11 установлюють кільце 10, потім - ступицю 2, з попередньо стиснутою пружиною 9, і фланець 4. Між виступами 6 ведучої півмуфти, розташовують пружні елементи 8 прямонутної або V-подібної форми. При використанні прямокутних пластин, їх робочі поверхні, або робочі поверхні виступів 6 півмуфти, змащують густим мастилом. Після цього відпускають пружину 9, яка рухає по ступиці 2, веденої півмуфти, фланець 4 з виступами 7. Виступи 7, що розширюються до зовнішнього кола, розташовуються між пружними елементами S, та виступами 6 ведучої півмуфти. При цьому, пружина частково збільшилась по довжині, але вона ще знаходиться в стисненому стані і утримує фланці півмуфт в зачепленні. 9070 Пружну муфту, що зображена на Фіг.2, складають так. На ступицю 2 з одного боку надівають фланець 4, а з другого боку встановлюють пружину 9, заводячи між витками пружини 9 виступи 13 ступиці 2, далі заводять кільце 12, так, щоб вирізи 14 попали на виступи 13 і прокручують кільце 12 до тих пір, поки виступи 13 попадуть у заглибини 15 кільця 12. Пружну муфту, що зображена на Фіг.З складають за допомогою гайки 16, яку підкручують після надівання пружини 9 на ступицю 2. Якщо ж використані прямокутні пружні елементи, на зібраній муфті ставиться бандажне кільце 17. Пружна муфта працює наступним чином. Ведуча півмуфта, виступами 6 фланця 3, через пружні елементи 8, передає крутий момент на виступи 7 фланця 4 веденої півмуфти. В свою чергу, фланець 4, через механічне кріплення 5, у вигляді шпоночного або шліцевого з'єднання, передає крутний момент на ступицю 2. Остання - на ведений вал 11. Пружина 9, яка знаходиться в стисненому вигляді, між кільцем 10 або 12 і фланцем 4 в робочому стані, тобто запобігає його виходу з зачеплення з ведучим фланцем 3. В процесі пере 9 Комп'ютерна верстка М. Мацело дачі крутного моменту пружними елементами 8, вони компенсують скривлення осі та неспіввісність півмуфт. Силу пружини, що діє на фланець, регулюють додатковими кільцями, які ставлять між одним з кінців пружини 9 та фланця 4, або кільцем 10, 12. У випадку конструктивного виконання півмуфти з гайкою, то нею регулюють стиснення пружини. Пружні елементи в муфті замінюють так. Знімають бандажне кільце. Пружину стискують і відводять фланець з виступами рознімної муфти з зачеплення. Зношені пружні елементи виймають з місць їх розташування і замінюють новими. В разі використання прямокутних пружних елементів, їх робочі поверхні змащують густим мастилом, або змащують робочі поверхні спряжених виступів. Після розміщення пружних елементів, в створених заглибинах вводять виступи фланця рознімної півмуфти. Потім відпускають пружину і, при необхідності, закріплюють бандажне кільце. Заявлювана пружна муфта інженера Скуби І.С, в порівнянні з найближчим аналогом або з однотипними муфтами, зручніша, надійніша в експлуатації і має підвищену ремонтоздатність. 10 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
