Чизельний агрегат для стрічкового обробітку ґрунту

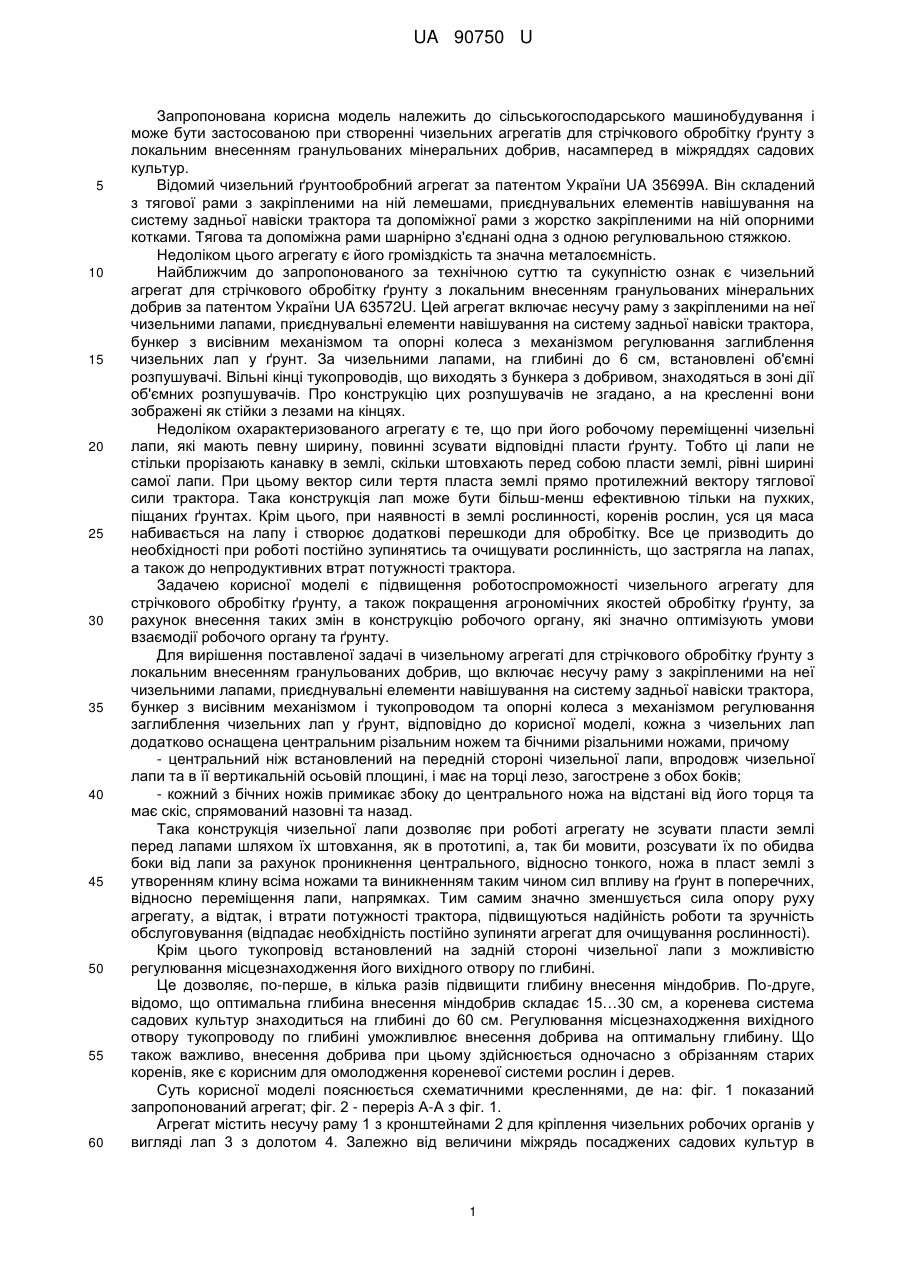

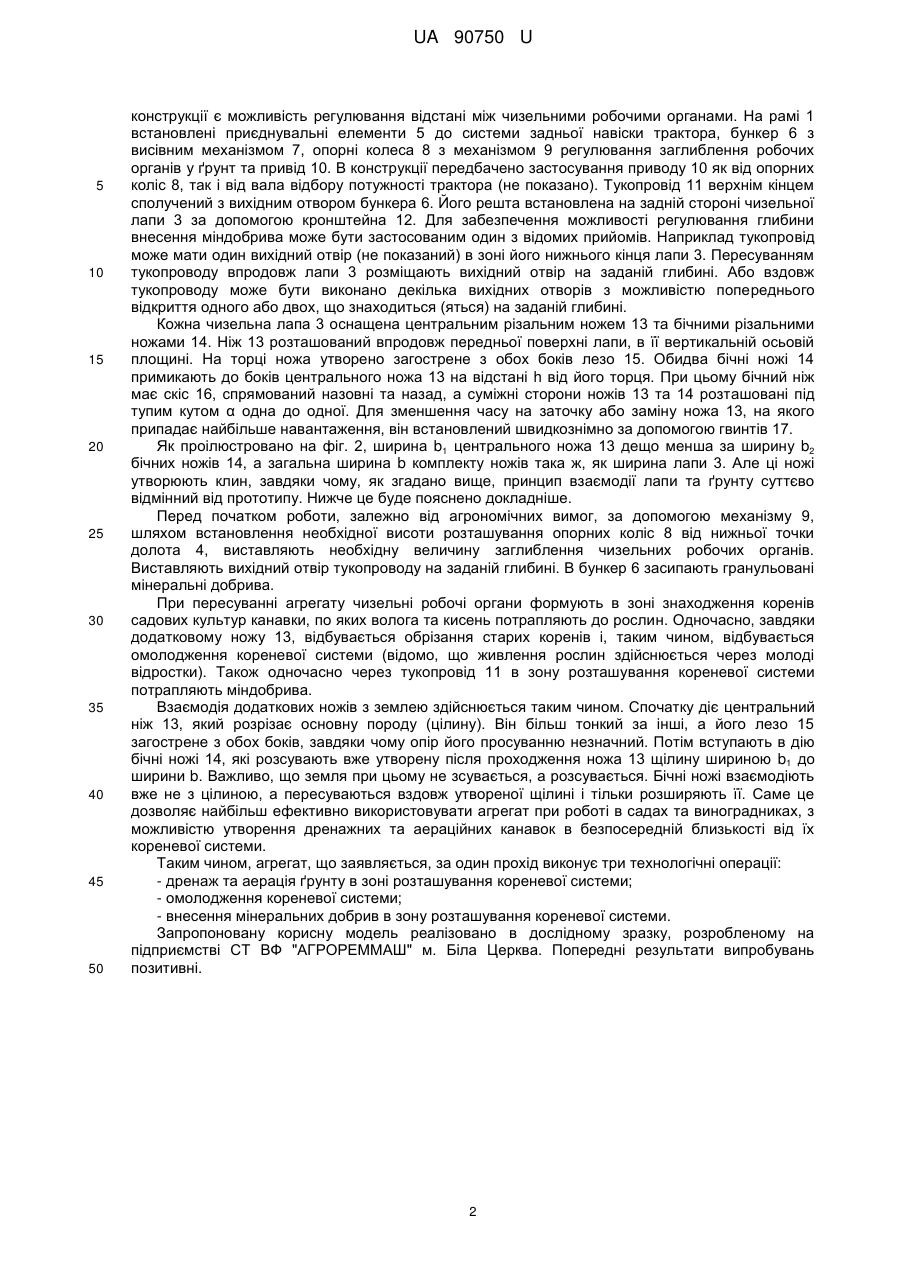

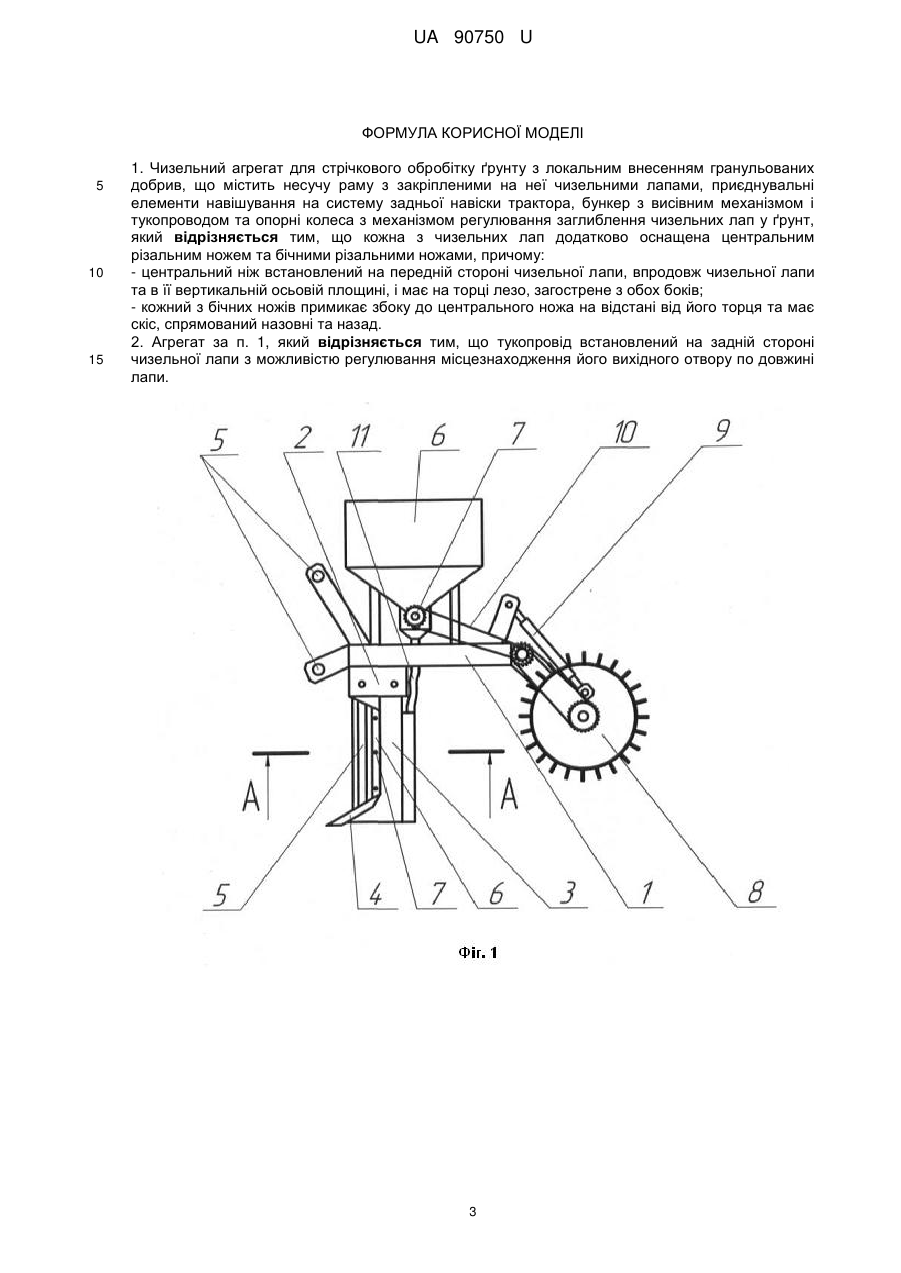

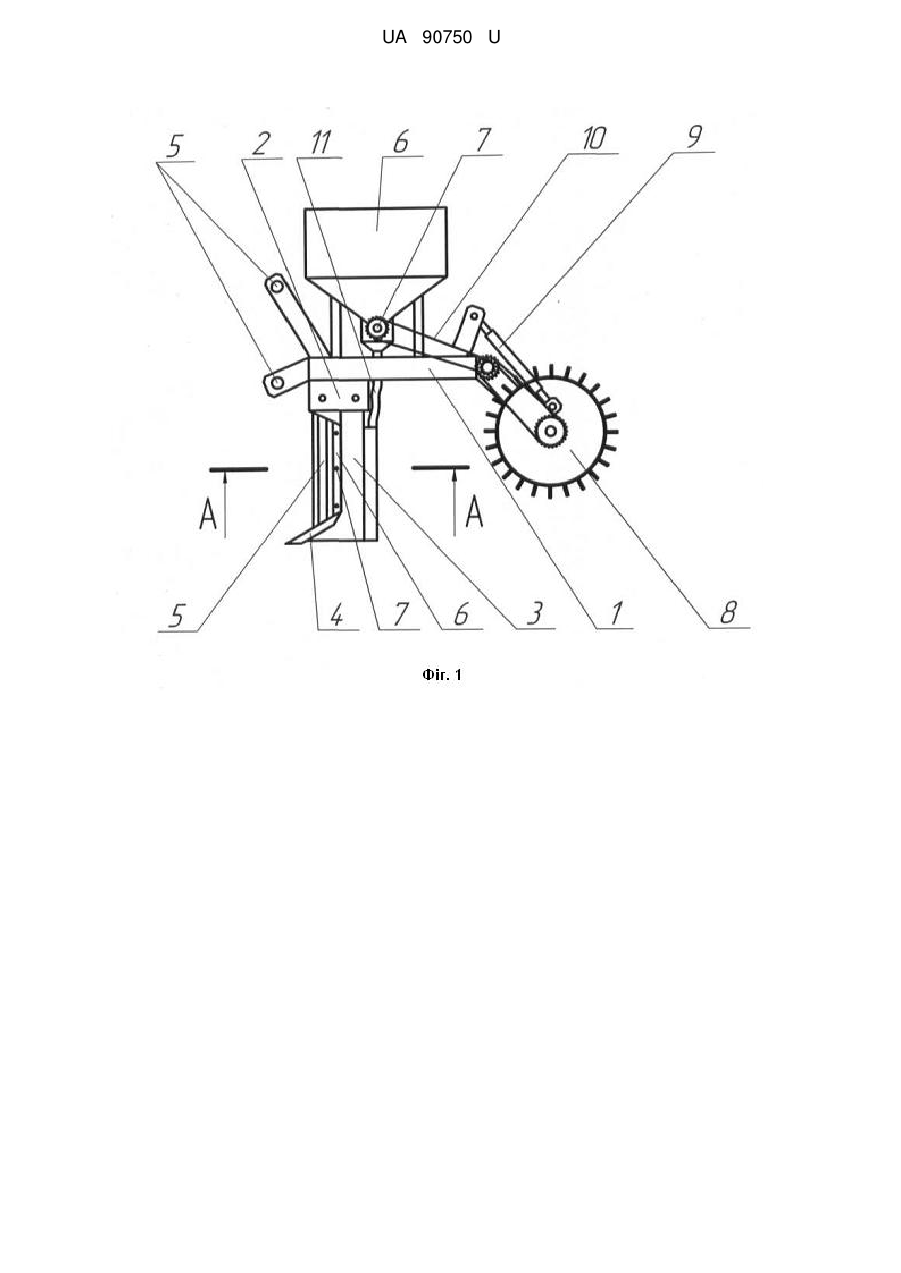

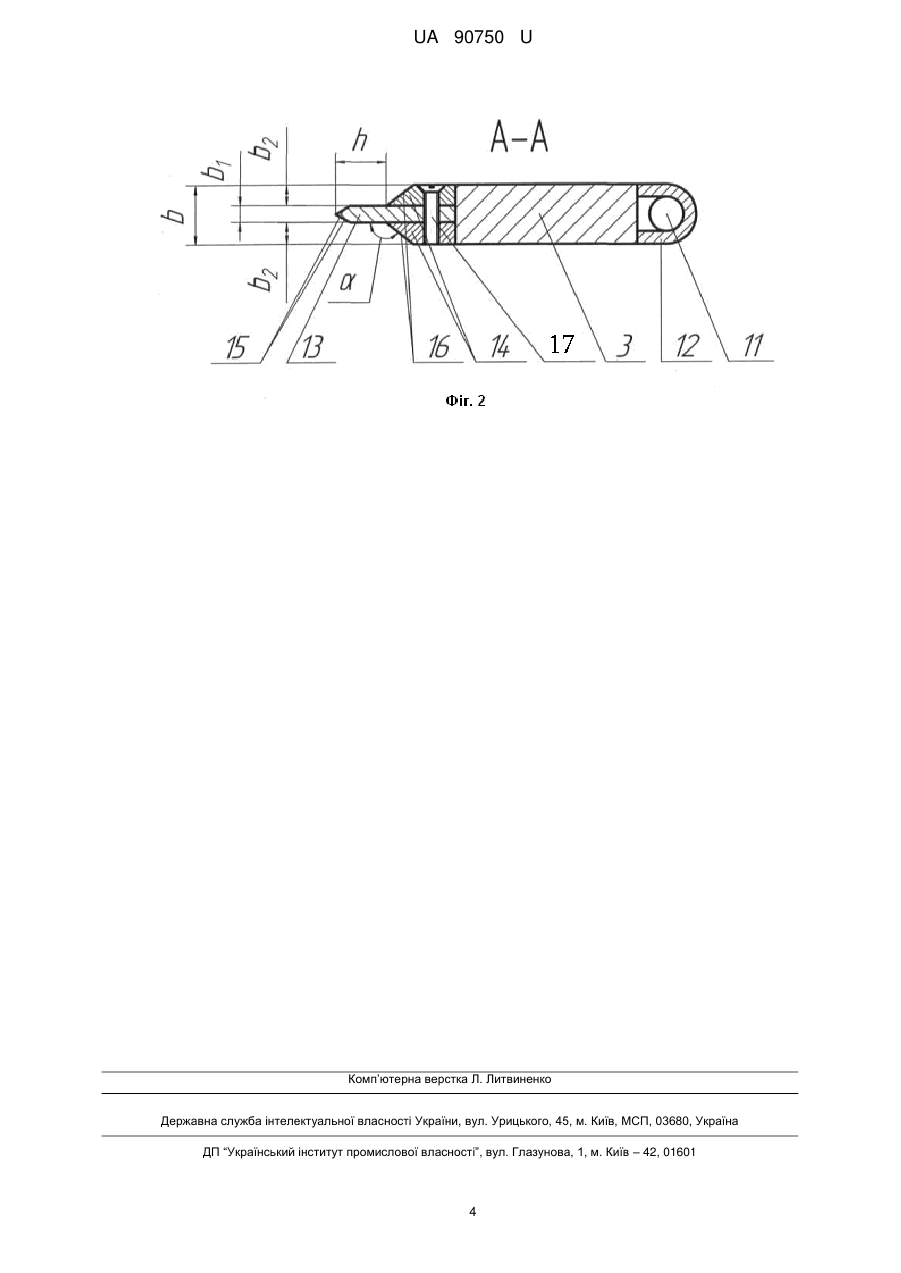

Реферат: Чизельний агрегат для стрічкового обробітку ґрунту з локальним внесенням гранульованих добрив містить несучу раму з закріпленими на неї чизельними лапами, приєднувальні елементи навішування на систему задньої навіски трактора, бункер з висівним механізмом і тукопроводом та опорні колеса з механізмом регулювання заглиблення чизельних лап у ґрунт. Кожна з чизельних лап додатково оснащена центральним різальним ножем та бічними різальними ножами, причому: центральний ніж встановлений на передній стороні чизельної лапи, впродовж чизельної лапи та в її вертикальній осьовій площині, і має на торці лезо, загострене з обох боків; кожний з бічних ножів примикає збоку до центрального ножа на відстані від його торця та має скіс, спрямований назовні та назад. UA 90750 U (12) UA 90750 U UA 90750 U 5 10 15 20 25 30 35 40 45 50 55 60 Запропонована корисна модель належить до сільськогосподарського машинобудування і може бути застосованою при створенні чизельних агрегатів для стрічкового обробітку ґрунту з локальним внесенням гранульованих мінеральних добрив, насамперед в міжряддях садових культур. Відомий чизельний ґрунтообробний агрегат за патентом України UA 35699A. Він складений з тягової рами з закріпленими на ній лемешами, приєднувальних елементів навішування на систему задньої навіски трактора та допоміжної рами з жорстко закріпленими на ній опорними котками. Тягова та допоміжна рами шарнірно з'єднані одна з одною регулювальною стяжкою. Недоліком цього агрегату є його громіздкість та значна металоємність. Найближчим до запропонованого за технічною суттю та сукупністю ознак є чизельний агрегат для стрічкового обробітку ґрунту з локальним внесенням гранульованих мінеральних добрив за патентом України UA 63572U. Цей агрегат включає несучу раму з закріпленими на неї чизельними лапами, приєднувальні елементи навішування на систему задньої навіски трактора, бункер з висівним механізмом та опорні колеса з механізмом регулювання заглиблення чизельних лап у ґрунт. За чизельними лапами, на глибині до 6 см, встановлені об'ємні розпушувачі. Вільні кінці тукопроводів, що виходять з бункера з добривом, знаходяться в зоні дії об'ємних розпушувачів. Про конструкцію цих розпушувачів не згадано, а на кресленні вони зображені як стійки з лезами на кінцях. Недоліком охарактеризованого агрегату є те, що при його робочому переміщенні чизельні лапи, які мають певну ширину, повинні зсувати відповідні пласти ґрунту. Тобто ці лапи не стільки прорізають канавку в землі, скільки штовхають перед собою пласти землі, рівні ширині самої лапи. При цьому вектор сили тертя пласта землі прямо протилежний вектору тяглової сили трактора. Така конструкція лап може бути більш-менш ефективною тільки на пухких, піщаних ґрунтах. Крім цього, при наявності в землі рослинності, коренів рослин, уся ця маса набивається на лапу і створює додаткові перешкоди для обробітку. Все це призводить до необхідності при роботі постійно зупинятись та очищувати рослинність, що застрягла на лапах, а також до непродуктивних втрат потужності трактора. Задачею корисної моделі є підвищення роботоспроможності чизельного агрегату для стрічкового обробітку ґрунту, а також покращення агрономічних якостей обробітку ґрунту, за рахунок внесення таких змін в конструкцію робочого органу, які значно оптимізують умови взаємодії робочого органу та ґрунту. Для вирішення поставленої задачі в чизельному агрегаті для стрічкового обробітку ґрунту з локальним внесенням гранульованих добрив, що включає несучу раму з закріпленими на неї чизельними лапами, приєднувальні елементи навішування на систему задньої навіски трактора, бункер з висівним механізмом і тукопроводом та опорні колеса з механізмом регулювання заглиблення чизельних лап у ґрунт, відповідно до корисної моделі, кожна з чизельних лап додатково оснащена центральним різальним ножем та бічними різальними ножами, причому - центральний ніж встановлений на передній стороні чизельної лапи, впродовж чизельної лапи та в її вертикальній осьовій площині, і має на торці лезо, загострене з обох боків; - кожний з бічних ножів примикає збоку до центрального ножа на відстані від його торця та має скіс, спрямований назовні та назад. Така конструкція чизельної лапи дозволяє при роботі агрегату не зсувати пласти землі перед лапами шляхом їх штовхання, як в прототипі, а, так би мовити, розсувати їх по обидва боки від лапи за рахунок проникнення центрального, відносно тонкого, ножа в пласт землі з утворенням клину всіма ножами та виникненням таким чином сил впливу на ґрунт в поперечних, відносно переміщення лапи, напрямках. Тим самим значно зменшується сила опору руху агрегату, а відтак, і втрати потужності трактора, підвищуються надійність роботи та зручність обслуговування (відпадає необхідність постійно зупиняти агрегат для очищування рослинності). Крім цього тукопровід встановлений на задній стороні чизельної лапи з можливістю регулювання місцезнаходження його вихідного отвору по глибині. Це дозволяє, по-перше, в кілька разів підвищити глибину внесення міндобрив. По-друге, відомо, що оптимальна глибина внесення міндобрив складає 15…30 см, а коренева система садових культур знаходиться на глибині до 60 см. Регулювання місцезнаходження вихідного отвору тукопроводу по глибині уможливлює внесення добрива на оптимальну глибину. Що також важливо, внесення добрива при цьому здійснюється одночасно з обрізанням старих коренів, яке є корисним для омолодження кореневої системи рослин і дерев. Суть корисної моделі пояснюється схематичними кресленнями, де на: фіг. 1 показаний запропонований агрегат; фіг. 2 - переріз А-А з фіг. 1. Агрегат містить несучу раму 1 з кронштейнами 2 для кріплення чизельних робочих органів у вигляді лап 3 з долотом 4. Залежно від величини міжрядь посаджених садових культур в 1 UA 90750 U 5 10 15 20 25 30 35 40 45 50 конструкції є можливість регулювання відстані між чизельними робочими органами. На рамі 1 встановлені приєднувальні елементи 5 до системи задньої навіски трактора, бункер 6 з висівним механізмом 7, опорні колеса 8 з механізмом 9 регулювання заглиблення робочих органів у ґрунт та привід 10. В конструкції передбачено застосування приводу 10 як від опорних коліс 8, так і від вала відбору потужності трактора (не показано). Тукопровід 11 верхнім кінцем сполучений з вихідним отвором бункера 6. Його решта встановлена на задній стороні чизельної лапи 3 за допомогою кронштейна 12. Для забезпечення можливості регулювання глибини внесення міндобрива може бути застосованим один з відомих прийомів. Наприклад тукопровід може мати один вихідний отвір (не показаний) в зоні його нижнього кінця лапи 3. Пересуванням тукопроводу впродовж лапи 3 розміщають вихідний отвір на заданій глибині. Або вздовж тукопроводу може бути виконано декілька вихідних отворів з можливістю попереднього відкриття одного або двох, що знаходиться (яться) на заданій глибині. Кожна чизельна лапа 3 оснащена центральним різальним ножем 13 та бічними різальними ножами 14. Ніж 13 розташований впродовж передньої поверхні лапи, в її вертикальній осьовій площині. На торці ножа утворено загострене з обох боків лезо 15. Обидва бічні ножі 14 примикають до боків центрального ножа 13 на відстані h від його торця. При цьому бічний ніж має скіс 16, спрямований назовні та назад, а суміжні сторони ножів 13 та 14 розташовані під тупим кутом α одна до одної. Для зменшення часу на заточку або заміну ножа 13, на якого припадає найбільше навантаження, він встановлений швидкознімно за допомогою гвинтів 17. Як проілюстровано на фіг. 2, ширина b1 центрального ножа 13 дещо менша за ширину b2 бічних ножів 14, а загальна ширина b комплекту ножів така ж, як ширина лапи 3. Але ці ножі утворюють клин, завдяки чому, як згадано вище, принцип взаємодії лапи та ґрунту суттєво відмінний від прототипу. Нижче це буде пояснено докладніше. Перед початком роботи, залежно від агрономічних вимог, за допомогою механізму 9, шляхом встановлення необхідної висоти розташування опорних коліс 8 від нижньої точки долота 4, виставляють необхідну величину заглиблення чизельних робочих органів. Виставляють вихідний отвір тукопроводу на заданій глибині. В бункер 6 засипають гранульовані мінеральні добрива. При пересуванні агрегату чизельні робочі органи формують в зоні знаходження коренів садових культур канавки, по яких волога та кисень потрапляють до рослин. Одночасно, завдяки додатковому ножу 13, відбувається обрізання старих коренів і, таким чином, відбувається омолодження кореневої системи (відомо, що живлення рослин здійснюється через молоді відростки). Також одночасно через тукопровід 11 в зону розташування кореневої системи потрапляють міндобрива. Взаємодія додаткових ножів з землею здійснюється таким чином. Спочатку діє центральний ніж 13, який розрізає основну породу (цілину). Він більш тонкий за інші, а його лезо 15 загострене з обох боків, завдяки чому опір його просуванню незначний. Потім вступають в дію бічні ножі 14, які розсувають вже утворену після проходження ножа 13 щілину шириною b1 до ширини b. Важливо, що земля при цьому не зсувається, а розсувається. Бічні ножі взаємодіють вже не з цілиною, а пересуваються вздовж утвореної щілині і тільки розширяють її. Саме це дозволяє найбільш ефективно використовувати агрегат при роботі в садах та виноградниках, з можливістю утворення дренажних та аераційних канавок в безпосередній близькості від їх кореневої системи. Таким чином, агрегат, що заявляється, за один прохід виконує три технологічні операції: - дренаж та аерація ґрунту в зоні розташування кореневої системи; - омолодження кореневої системи; - внесення мінеральних добрив в зону розташування кореневої системи. Запропоновану корисну модель реалізовано в дослідному зразку, розробленому на підприємстві СТ ВФ "АГРОРЕММАШ" м. Біла Церква. Попередні результати випробувань позитивні. 2 UA 90750 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 1. Чизельний агрегат для стрічкового обробітку ґрунту з локальним внесенням гранульованих добрив, що містить несучу раму з закріпленими на неї чизельними лапами, приєднувальні елементи навішування на систему задньої навіски трактора, бункер з висівним механізмом і тукопроводом та опорні колеса з механізмом регулювання заглиблення чизельних лап у ґрунт, який відрізняється тим, що кожна з чизельних лап додатково оснащена центральним різальним ножем та бічними різальними ножами, причому: - центральний ніж встановлений на передній стороні чизельної лапи, впродовж чизельної лапи та в її вертикальній осьовій площині, і має на торці лезо, загострене з обох боків; - кожний з бічних ножів примикає збоку до центрального ножа на відстані від його торця та має скіс, спрямований назовні та назад. 2. Агрегат за п. 1, який відрізняється тим, що тукопровід встановлений на задній стороні чизельної лапи з можливістю регулювання місцезнаходження його вихідного отвору по довжині лапи. 3 UA 90750 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
