Чизель-розпушувач для стрічкового обробітку ґрунту з локальним внесенням гранульованих добрив

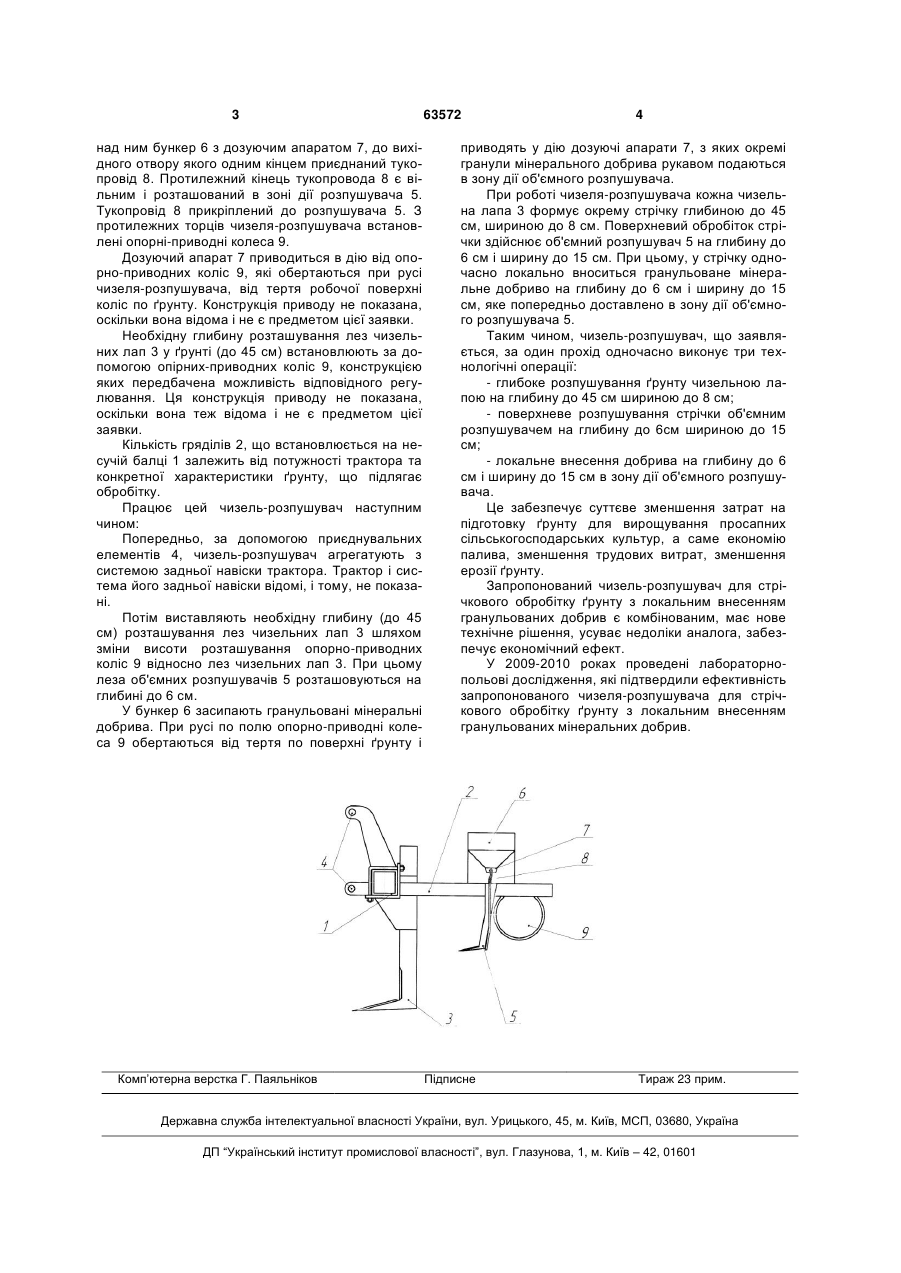

Чизель-розпушувач для стрічкового обробітку ґрунту з локальним внесенням гранульованих до 3 над ним бункер 6 з дозуючим апаратом 7, до вихідного отвору якого одним кінцем приєднаний тукопровід 8. Протилежний кінець тукопровода 8 є вільним і розташований в зоні дії розпушувача 5. Тукопровід 8 прикріплений до розпушувача 5. З протилежних торців чизеля-розпушувача встановлені опорні-приводні колеса 9. Дозуючий апарат 7 приводиться в дію від опорно-приводних коліс 9, які обертаються при русі чизеля-розпушувача, від тертя робочої поверхні коліс по ґрунту. Конструкція приводу не показана, оскільки вона відома і не є предметом цієї заявки. Необхідну глибину розташування лез чизельних лап 3 у ґрунті (до 45 см) встановлюють за допомогою опірних-приводних коліс 9, конструкцією яких передбачена можливість відповідного регулювання. Ця конструкція приводу не показана, оскільки вона теж відома і не є предметом цієї заявки. Кількість гряділів 2, що встановлюється на несучій балці 1 залежить від потужності трактора та конкретної характеристики ґрунту, що підлягає обробітку. Працює цей чизель-розпушувач наступним чином: Попередньо, за допомогою приєднувальних елементів 4, чизель-розпушувач агрегатують з системою задньої навіски трактора. Трактор і система його задньої навіски відомі, і тому, не показані. Потім виставляють необхідну глибину (до 45 см) розташування лез чизельних лап 3 шляхом зміни висоти розташування опорно-приводних коліс 9 відносно лез чизельних лап 3. При цьому леза об'ємних розпушувачів 5 розташовуються на глибині до 6 см. У бункер 6 засипають гранульовані мінеральні добрива. При русі по полю опорно-приводні колеса 9 обертаються від тертя по поверхні ґрунту і Комп’ютерна верстка Г. Паяльніков 63572 4 приводять у дію дозуючі апарати 7, з яких окремі гранули мінерального добрива рукавом подаються в зону дії об'ємного розпушувача. При роботі чизеля-розпушувача кожна чизельна лапа 3 формує окрему стрічку глибиною до 45 см, шириною до 8 см. Поверхневий обробіток стрічки здійснює об'ємний розпушувач 5 на глибину до 6 см і ширину до 15 см. При цьому, у стрічку одночасно локально вноситься гранульоване мінеральне добриво на глибину до 6 см і ширину до 15 см, яке попередньо доставлено в зону дії об'ємного розпушувача 5. Таким чином, чизель-розпушувач, що заявляється, за один прохід одночасно виконує три технологічні операції: - глибоке розпушування ґрунту чизельною лапою на глибину до 45 см шириною до 8 см; - поверхневе розпушування стрічки об'ємним розпушувачем на глибину до 6см шириною до 15 см; - локальне внесення добрива на глибину до 6 см і ширину до 15 см в зону дії об'ємного розпушувача. Це забезпечує суттєве зменшення затрат на підготовку ґрунту для вирощування просапних сільськогосподарських культур, а саме економію палива, зменшення трудових витрат, зменшення ерозії ґрунту. Запропонований чизель-розпушувач для стрічкового обробітку ґрунту з локальним внесенням гранульованих добрив є комбінованим, має нове технічне рішення, усуває недоліки аналога, забезпечує економічний ефект. У 2009-2010 роках проведені лабораторнопольові дослідження, які підтвердили ефективність запропонованого чизеля-розпушувача для стрічкового обробітку ґрунту з локальним внесенням гранульованих мінеральних добрив. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
