Закупорювальний пристрій з індикацією першого відкривання

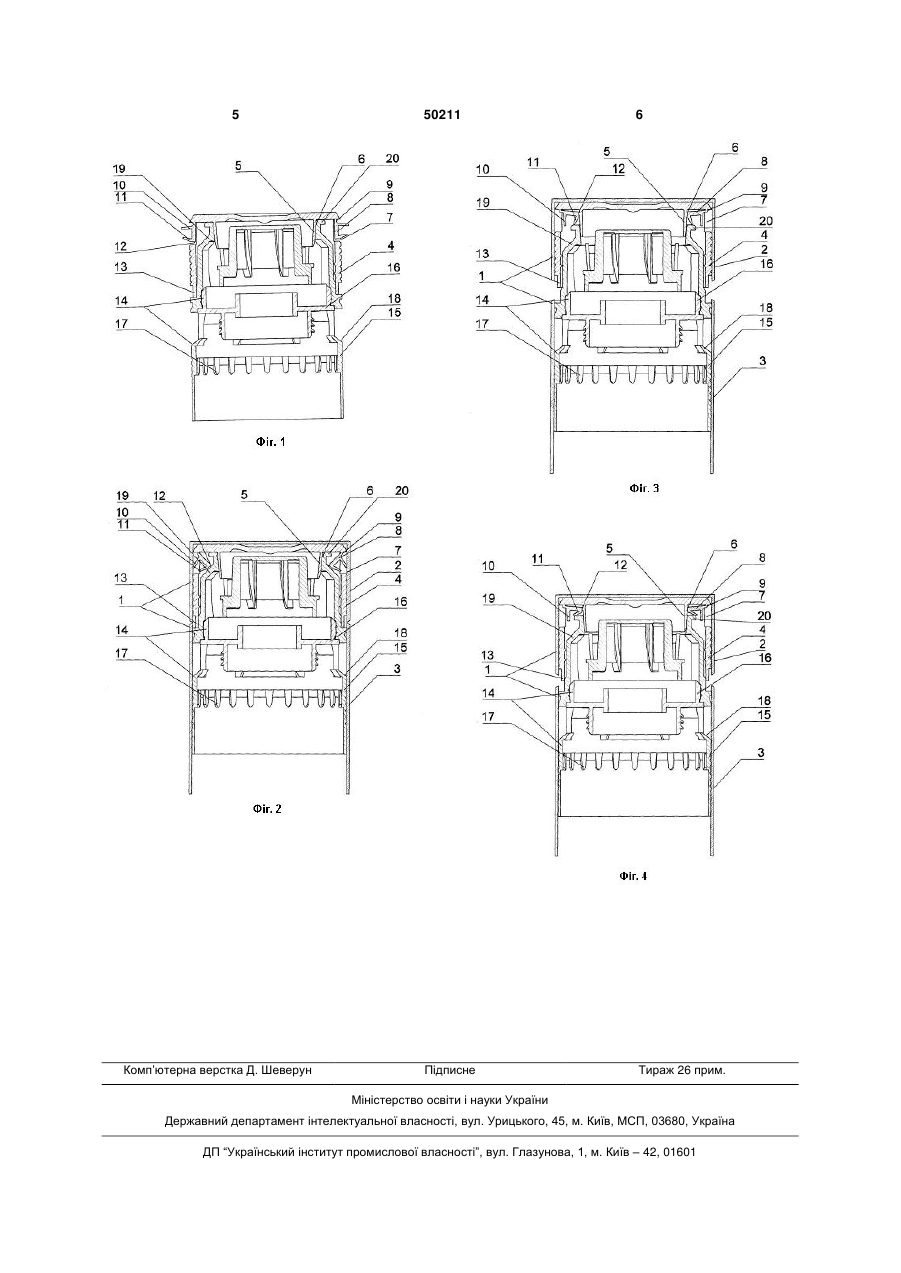

1. Закупорювальний пристрій з індикацією першого відкривання, який містить циліндричний ковпачок, розділений на дві дотичні частини - верхню та нижню, ковпачок охоплює різьбову кришку та з'єднаний з нею шляхом механічної посадки або адгезивно, кришка містить на внутрішній торцевій поверхні ущільнюючий виступ, поясок в нижній частині та засіб індикації першого відкривання, що 3 Поставлене завдання вирішується тим, що у закупорювальному пристрої з індикацією першого відкривання, який містить циліндричний ковпачок, розділений на дві дотичні частини - верхню та нижню, ковпачок охоплює різьбову кришку та з'єднаний з нею шляхом механічної посадки або адгезивно, кришка містить на внутрішній торцевій поверхні ущільнюючий виступ, поясок в нижній частині, та засіб індикації першого відкривання, що являє собою щонайменше два рухомих елемента, розміщених на тоненьких гнучких ніжках по краю круга у вирізах, виконаних у верхній частині кришки, при цьому кришка за допомогою різьби з'єднана з дозатором з елементами фіксації на горлі ємності та буртом у верхній частині, згідно з корисною моделлю на ущільнюючому виступі кришки розташований кільцевий фіксуючий відлив, рухомі елементи містять фіксатор та два пружних перпендикулярних до ніжки важелі, розташованих в верхній та нижній частинах рухомих елементів, причому важіль, розміщений в верхній частині рухомих елементів, до краю звужений. Пристрій може містити одноходовий клапан. Циліндричний ковпачок може бути виконаний з металу або пластмаси. Виконання рухомих елементів на гнучких ніжках дозволяє пружно згинати верхні важелі різьбової кришки при першому відкриванні, це дозволяє розширити термін придатності експлуатації закупорювального пристрою, проте тільки на короткий час, при довготривалому згинанні пластмасові деталі втрачають пружність. Виконання фіксатора в нижній частині рухомих елементів та фіксуючого відливу на ущільнюючому виступі кришки дозволяє підвищити надійність проти контрафактного використання закупорювального пристрою. Оскільки при повторному закриванні рухомі елементи будуть взаємодіяти з фіксуючим відливом на ущільнюючому виступі кришки та надійно зафіксують рухомі елементи в верхньому положенні. Виконання на рухомих елементах нижніх пружних важелів дозволяє підвищити надійність проти контрафактного використання, оскільки після повторного закривання нижні пружні важелі містять остаточну деформацію - а отже при спробі відігнути рухомі елемети в бік від середини закупорювального пристрою, нижні важелі впираються в бічну поверхню верхніх важелів і не дають можливості докрутити різьбову кришку на дозатор. На фіг. 1 зображений закупорювальний пристрій до встановлення ковпачка, в розрізі; на фіг. 2 - закупорювальний пристрій після встановлення ковпачка, в розрізі; на фіг. 3 - закупорювальний пристрій після першого відкривання, в розрізі, на фіг. 4 - закупорювальний пристрій після спроби повторного закривання, в розрізі. Закупорювальний пристрій з індикацією першого відкривання складається з циліндричного ковпачка 1, розділеного на дві частини - верхню 2 та нижню 3, ковпачок 1 охоплює різьбову кришку 4 з ущільнюючим виступом 5 в середині різьбової кришки 4, який містить кільцевий фіксуючий відлив 50211 4 6. В верхній частині різьбової кришки 4, у вирізах 7, поміщені рухомі елементи 8, на гнучких ніжках 9. У верхній частині рухомих елементів, перпендикулярно до ніжки розміщений пружний важіль 10, який дещо звужений до краю. В нижній частині рухомих елементів 8 перпендикулярно до ніжки 9 виконаний ще один пружний важіль 11. В самому низу рухомого елемента 8 виконаний фіксатор 12. Поясок 13 в нижній частині різьбової кришки 4 виступає за верхню частину 2 циліндричного ковпачка 1. За допомогою різьбового з'єднання різьбова кришка 4 з'єднана з дозатором 14, який складається з корпуса дозатора 15, ущільнюючого елемента 16 дозатора 14, засобів кутової 17 та осьової фіксації 18 закупорювального пристрою на горлі ємності (не показано). Верхня частина дозатора 14 містить розливну частину 19 з різьбою на зовнішній поверхні та розливну горловину з буртом 20. Закупорювальний пристрій працює наступним чином. При складанні закупорювального пристрою різьбову кришку 4 накручують на різьбу дозатора 14, при цьому рухомі елементи 8 розташовані вздовж вертикальної осі закупорювального пристрою, а пружні важелі 10 та 11 рухомих елементів 8 розміщені зовні пристрою перпендикулярно його осі. При вставлянні циліндричного ковпачка 1, останній взаємодіючи зверхніми пружними важелями 10 рухомих елементів 8, загинає гнучкі їх ніжки 9 в середину закупорювального пристрою, таким чином, що рухомі елементи 8 з не деформованими пружними важелями 10 та 11 розміщуються під буртом 20 розливної частини 19 дозатора 14. При першому відкриванні різьбову кришку 4 згвинчують з дозатора 14, при цьому бурт 20 розливної частини 19 дозатора 14 взаємодіє з рухомими елементами 8, згинаючи верхні пружні важелі 10 до моменту коли бурт 20 розливної частини 19 дозатора 14 проходить нижче рухомих елементів 8. При цьому верхні пружні важелі 10 розпрямляються і відгинають рухомі елементи 8 в середину закупорювального пристрою. Для використання закупорювального пристрою різьбову кришку 4 повністю згвинчують з дозатора 14. При повторному нагвинчуванні різьбової кришки 4 на дозатор 14, розливна частина 19 дозатора 14 впирається буртом 20 в рухомі елементи 8 і починає, по мірі накручування загинати рухомі елементи 8 глибше в середину закупорювального пристрою, одночасно згинаючи нижній важіль 11 рухомих елементів 8. В кінці накручування фіксатор 12 рухомих елементів 8 взаємодіє з кільцевим фіксуючим відливом 6 на ущільнюючому виступі 5 в середині різьбової кришки 4 та фіксує рухомі елементи 8 в верхньому положенні, таким чином не даючи можливості докрутити різьбову кришку 4 до упору. Це в свою чергу призводить до появи замітного проміжку між верхньою 2 та нижньою З частинами циліндричного ковпачка 1 в який видно поясок в нижній частині 13 різьбової кришки 4. 5 Комп’ютерна верстка Д. Шеверун 50211 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
