Термос для приготування гарячих напоїв

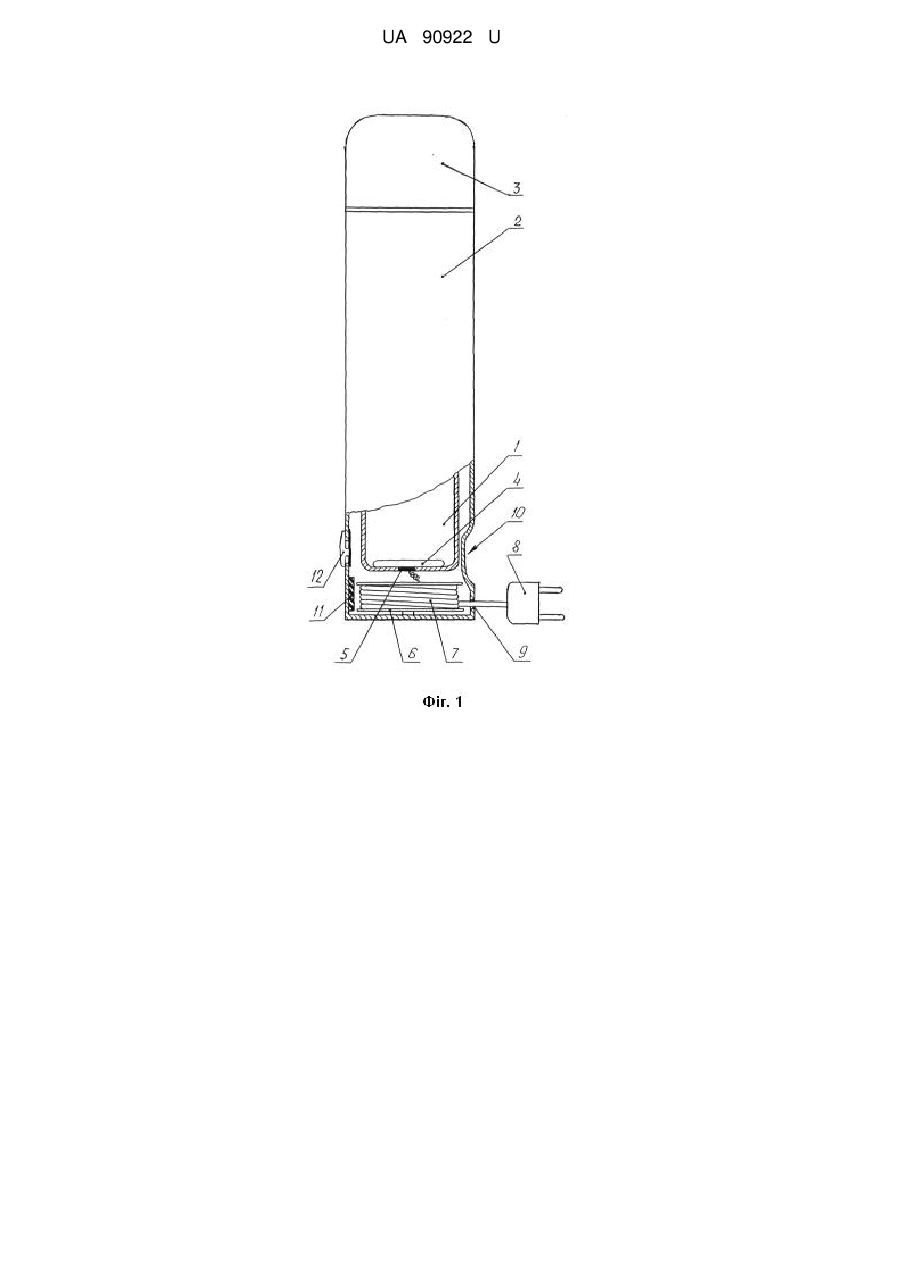

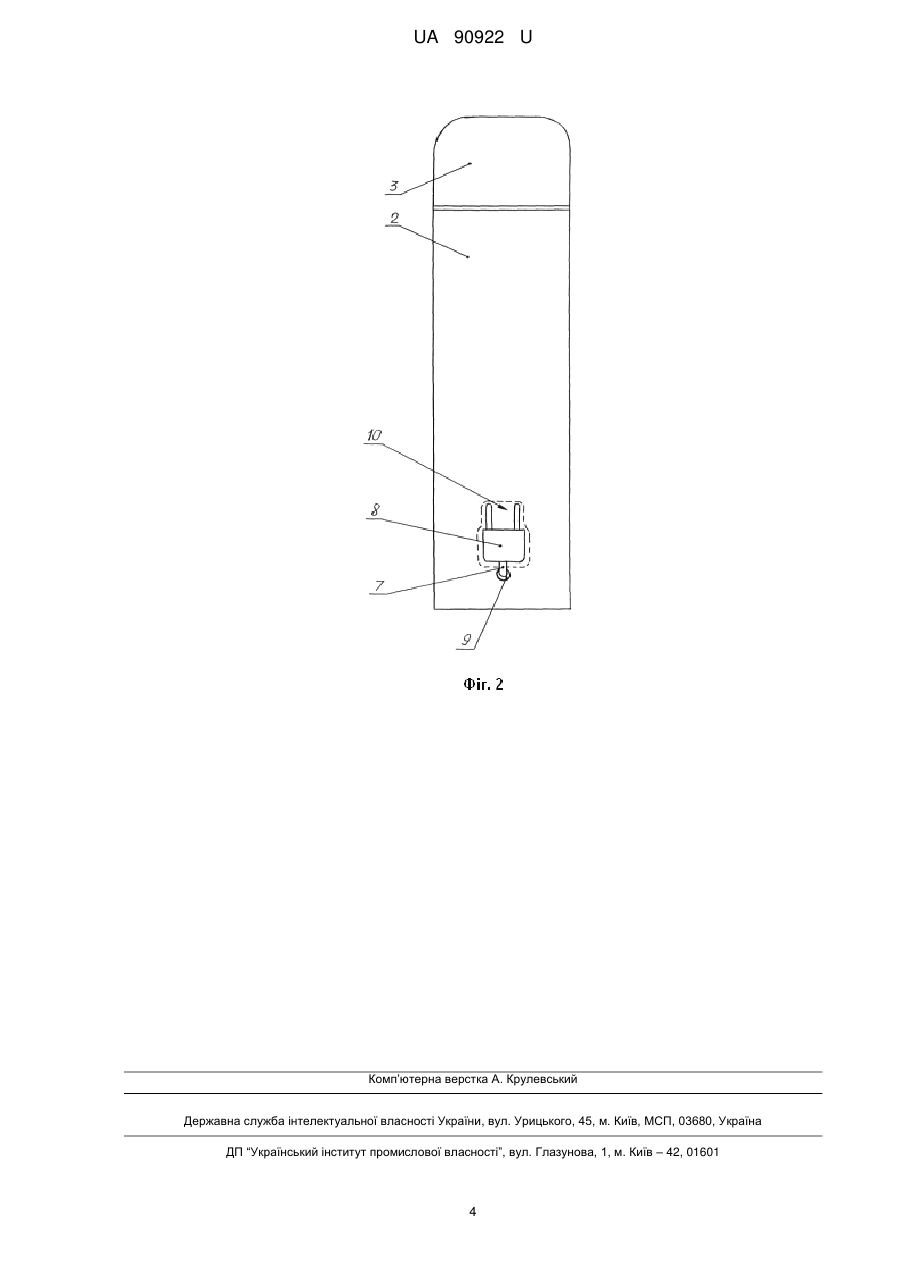

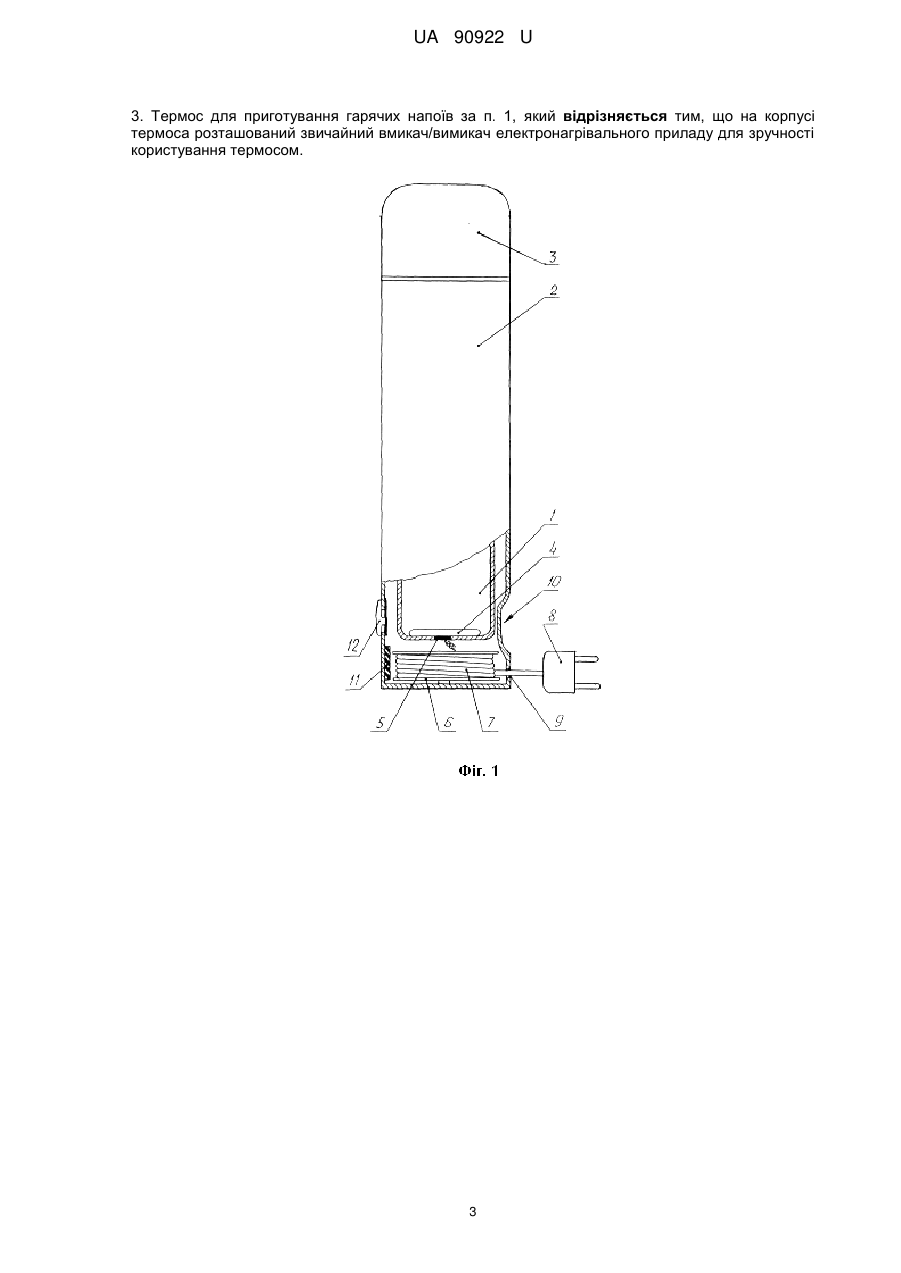

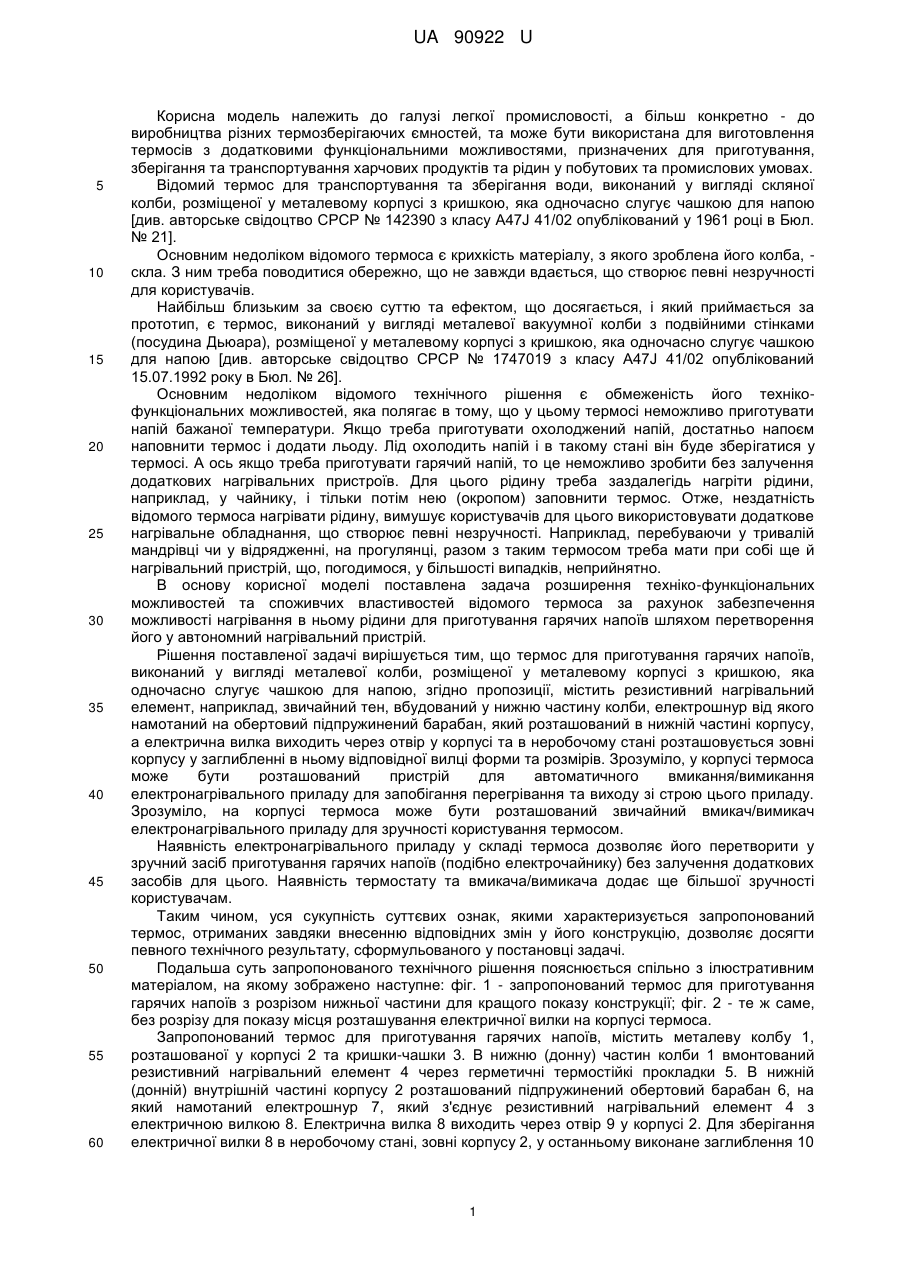

Реферат: UA 90922 U UA 90922 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкої промисловості, а більш конкретно - до виробництва різних термозберігаючих ємностей, та може бути використана для виготовлення термосів з додатковими функціональними можливостями, призначених для приготування, зберігання та транспортування харчових продуктів та рідин у побутових та промислових умовах. Відомий термос для транспортування та зберігання води, виконаний у вигляді скляної колби, розміщеної у металевому корпусі з кришкою, яка одночасно слугує чашкою для напою [див. авторське свідоцтво СРСР № 142390 з класу A47J 41/02 опублікований у 1961 році в Бюл. № 21]. Основним недоліком відомого термоса є крихкість матеріалу, з якого зроблена його колба, скла. З ним треба поводитися обережно, що не завжди вдається, що створює певні незручності для користувачів. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є термос, виконаний у вигляді металевої вакуумної колби з подвійними стінками (посудина Дьюара), розміщеної у металевому корпусі з кришкою, яка одночасно слугує чашкою для напою [див. авторське свідоцтво СРСР № 1747019 з класу A47J 41/02 опублікований 15.07.1992 року в Бюл. № 26]. Основним недоліком відомого технічного рішення є обмеженість його технікофункціональних можливостей, яка полягає в тому, що у цьому термосі неможливо приготувати напій бажаної температури. Якщо треба приготувати охолоджений напій, достатньо напоєм наповнити термос і додати льоду. Лід охолодить напій і в такому стані він буде зберігатися у термосі. А ось якщо треба приготувати гарячий напій, то це неможливо зробити без залучення додаткових нагрівальних пристроїв. Для цього рідину треба заздалегідь нагріти рідини, наприклад, у чайнику, і тільки потім нею (окропом) заповнити термос. Отже, нездатність відомого термоса нагрівати рідину, вимушує користувачів для цього використовувати додаткове нагрівальне обладнання, що створює певні незручності. Наприклад, перебуваючи у тривалій мандрівці чи у відрядженні, на прогулянці, разом з таким термосом треба мати при собі ще й нагрівальний пристрій, що, погодимося, у більшості випадків, неприйнятно. В основу корисної моделі поставлена задача розширення техніко-функціональних можливостей та споживчих властивостей відомого термоса за рахунок забезпечення можливості нагрівання в ньому рідини для приготування гарячих напоїв шляхом перетворення його у автономний нагрівальний пристрій. Рішення поставленої задачі вирішується тим, що термос для приготування гарячих напоїв, виконаний у вигляді металевої колби, розміщеної у металевому корпусі з кришкою, яка одночасно слугує чашкою для напою, згідно пропозиції, містить резистивний нагрівальний елемент, наприклад, звичайний тен, вбудований у нижню частину колби, електрошнур від якого намотаний на обертовий підпружинений барабан, який розташований в нижній частині корпусу, а електрична вилка виходить через отвір у корпусі та в неробочому стані розташовується зовні корпусу у заглибленні в ньому відповідної вилці форми та розмірів. Зрозуміло, у корпусі термоса може бути розташований пристрій для автоматичного вмикання/вимикання електронагрівального приладу для запобігання перегрівання та виходу зі строю цього приладу. Зрозуміло, на корпусі термоса може бути розташований звичайний вмикач/вимикач електронагрівального приладу для зручності користування термосом. Наявність електронагрівального приладу у складі термоса дозволяє його перетворити у зручний засіб приготування гарячих напоїв (подібно електрочайнику) без залучення додаткових засобів для цього. Наявність термостату та вмикача/вимикача додає ще більшої зручності користувачам. Таким чином, уся сукупність суттєвих ознак, якими характеризується запропонований термос, отриманих завдяки внесенню відповідних змін у його конструкцію, дозволяє досягти певного технічного результату, сформульованого у постановці задачі. Подальша суть запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображено наступне: фіг. 1 - запропонований термос для приготування гарячих напоїв з розрізом нижньої частини для кращого показу конструкції; фіг. 2 - те ж саме, без розрізу для показу місця розташування електричної вилки на корпусі термоса. Запропонований термос для приготування гарячих напоїв, містить металеву колбу 1, розташованої у корпусі 2 та кришки-чашки 3. В нижню (донну) частин колби 1 вмонтований резистивний нагрівальний елемент 4 через герметичні термостійкі прокладки 5. В нижній (донній) внутрішній частині корпусу 2 розташований підпружинений обертовий барабан 6, на який намотаний електрошнур 7, який з'єднує резистивний нагрівальний елемент 4 з електричною вилкою 8. Електрична вилка 8 виходить через отвір 9 у корпусі 2. Для зберігання електричної вилки 8 в неробочому стані, зовні корпусу 2, у останньому виконане заглиблення 10 1 UA 90922 U 5 10 15 20 25 30 35 40 45 (виштампована вм'ятина) відповідної електричній вилці 8 форми та розмірів. Таке заглиблення 10 дозволяє приховати електричну вилку 8 у корпусі 2, та не заважатиме розташуванню термоса, наприклад, у чохлі (не показаний) для носіння. В корпусі 2 термоса може бути розташований пристрій для автоматичного вмикання/вимикання електронагрівального приладу, виконаний у вигляді звичайного термостату 11 для запобігання перегрівання та виходу зі строю резистивного нагрівального елементу 4. На корпусі 2 термоса може бути розташований звичайний вмикач/вимикач 12, який дозволяє користувачу вмикати термос у разу потреби підігріву чи приготування напою. Запропонований термос для приготування гарячих напоїв використовують в такий спосіб. Для приготування гарячого напою, наприклад, кави, з корпусу 2 знімають кришку 3. В колбу 1 засипають порцію кави, та заливають колбу водою будь-якої початкової температури. Далі виймають з заглиблення 10 електричну вилку 8, віддаляють її від термоса шляхом розмотування електрошнура 7, долаючи опір підпружиненого барабана 6, та вставляють її у електричну розетку (не показана) побутової електромережі. Потім вмикають вмикач/вимикач 12. При цьому резистивний нагрівальний елемент 4 починає виробляти тепло, яке нагріває рідину у колбі 1. Для повного заварювання кави, можна переключати вмикач/вимикач 12 декілька разів, доводячи кожного разу рідину до кипіння. Цю функцію може виконувати термостат 11, автоматично вимикаючи та вмикаючи електричний ланцюг термоса з залежності від заданої на ньому температури спрацьовування. Після завершення процедури приготування напою, електричну вилку 8 виймають з електричної розетки. Під дією пружності, підпружинений обертовий барабан 6 автоматично намотує електрошнур 7 на себе. Електричну вилку 8 закладають у заглиблення 10, а корпус 2 закривають кришкою-чашкою 3. Суттєва відмінність запропонованого технічного рішення, у порівнянні з раніше відомими, полягає в тому, що запропонований термос містить електричний ланцюг, до складу якого входить резистивний нагрівальний елемент. Вказана відмінність дозволяє готувати гарячі напої безпосередньо у термосі, а наявність підпружиненого обертового барабана, термостата, вмикача/вимикача, робить електричний термос зручним та з розширеними споживчими властивостями та техніко-функціональними можливостями. Жодний відомий термос не може володіти вказаними властивостями, оскільки взагалі не містять у своєму складі засобів для нагріву рідини безпосередньо у колбі, тому запропоноване технічне рішення відповідає критерію "новизна". Запропонований термос для приготування напоїв не містить в своєму складі жодної деталі чи вузла, або матеріалів, які неможливо було б відтворити на сучасному етапі розвитку науки і техніки, а отже, пропозиція вважається промислово придатною, та вважається такою, що може отримати правовий захист. До основних технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення технічних та функціональних можливостей за рахунок наявності у конструкції термоса електричного засобу для нагріву (підігріву) рідини безпосередньо у колбі, завдяки чому можна готувати гарячі напої без залучення додаткових приладів для отримання гарячої води. До основних соціальних переваг від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, можна віднести розширення споживчих властивостей внаслідок використання лише одного пристрою для тривалого зберігання та приготування напою бажаної температури. Економічний ефект від впровадження запропонованого технічного рішення, у порівнянні з використанням прототипу, можна віднести привабливість для покупців побутового приладу, який замінює собою два прилади, до того ж ціна такого приладу значно менше за ціну двох окремих приладів, призначених для приготування та зберігання гарячих напоїв. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Термос для приготування гарячих напоїв, виконаний у вигляді металевої колби, розміщеної у металевому корпусі з кришкою, яка одночасно слугує чашкою для напою, який відрізняється тим, що містить резистивний нагрівальний елемент, наприклад звичайний тен, вбудований у нижню частину колби, електрошнур від якого намотаний на обертовий підпружинений барабан, який розташований в нижній частині корпусу, а електрична вилка виходить через отвір у корпусі та в неробочому стані розташовується зовні корпусу у заглибленні в ньому відповідних вилці форми та розмірів. 2. Термос для приготування гарячих напоїв за п. 1, який відрізняється тим, що у корпусі термоса розташований пристрій для автоматичного вмикання/вимикання електронагрівального приладу для запобігання перегрівання та виходу зі строю цього приладу. 2 UA 90922 U 3. Термос для приготування гарячих напоїв за п. 1, який відрізняється тим, що на корпусі термоса розташований звичайний вмикач/вимикач електронагрівального приладу для зручності користування термосом. 3 UA 90922 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
