Термос з термометром

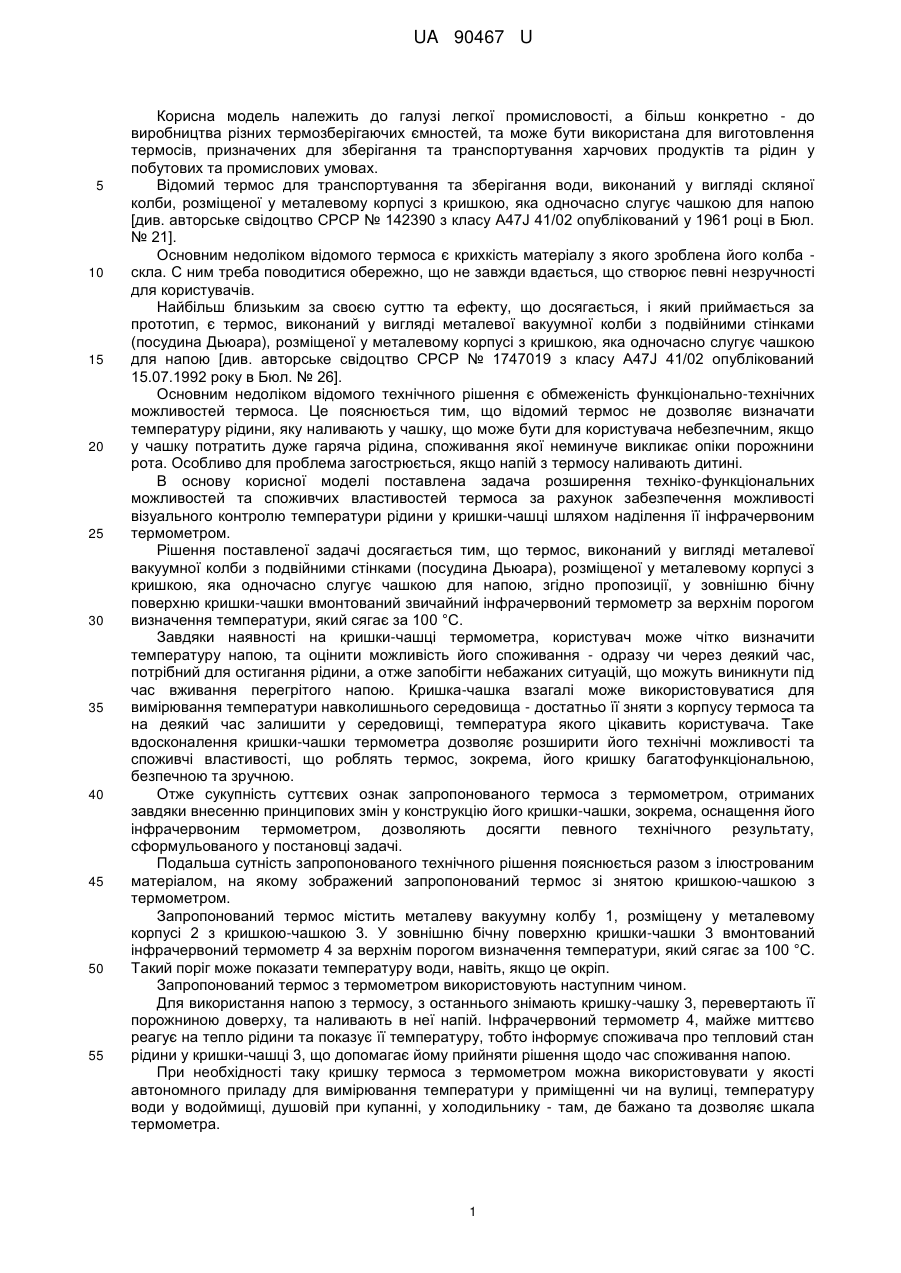

Реферат: UA 90467 U UA 90467 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі легкої промисловості, а більш конкретно - до виробництва різних термозберігаючих ємностей, та може бути використана для виготовлення термосів, призначених для зберігання та транспортування харчових продуктів та рідин у побутових та промислових умовах. Відомий термос для транспортування та зберігання води, виконаний у вигляді скляної колби, розміщеної у металевому корпусі з кришкою, яка одночасно слугує чашкою для напою [див. авторське свідоцтво СРСР № 142390 з класу A47J 41/02 опублікований у 1961 році в Бюл. № 21]. Основним недоліком відомого термоса є крихкість матеріалу з якого зроблена його колба скла. С ним треба поводитися обережно, що не завжди вдається, що створює певні незручності для користувачів. Найбільш близьким за своєю суттю та ефекту, що досягається, і який приймається за прототип, є термос, виконаний у вигляді металевої вакуумної колби з подвійними стінками (посудина Дьюара), розміщеної у металевому корпусі з кришкою, яка одночасно слугує чашкою для напою [див. авторське свідоцтво СРСР № 1747019 з класу A47J 41/02 опублікований 15.07.1992 року в Бюл. № 26]. Основним недоліком відомого технічного рішення є обмеженість функціонально-технічних можливостей термоса. Це пояснюється тим, що відомий термос не дозволяє визначати температуру рідини, яку наливають у чашку, що може бути для користувача небезпечним, якщо у чашку потратить дуже гаряча рідина, споживання якої неминуче викликає опіки порожнини рота. Особливо для проблема загострюється, якщо напій з термосу наливають дитині. В основу корисної моделі поставлена задача розширення техніко-функціональних можливостей та споживчих властивостей термоса за рахунок забезпечення можливості візуального контролю температури рідини у кришки-чашці шляхом наділення її інфрачервоним термометром. Рішення поставленої задачі досягається тим, що термос, виконаний у вигляді металевої вакуумної колби з подвійними стінками (посудина Дьюара), розміщеної у металевому корпусі з кришкою, яка одночасно слугує чашкою для напою, згідно пропозиції, у зовнішню бічну поверхню кришки-чашки вмонтований звичайний інфрачервоний термометр за верхнім порогом визначення температури, який сягає за 100 °C. Завдяки наявності на кришки-чашці термометра, користувач може чітко визначити температуру напою, та оцінити можливість його споживання - одразу чи через деякий час, потрібний для остигання рідини, а отже запобігти небажаних ситуацій, що можуть виникнути під час вживання перегрітого напою. Кришка-чашка взагалі може використовуватися для вимірювання температури навколишнього середовища - достатньо її зняти з корпусу термоса та на деякий час залишити у середовищі, температура якого цікавить користувача. Таке вдосконалення кришки-чашки термометра дозволяє розширити його технічні можливості та споживчі властивості, що роблять термос, зокрема, його кришку багатофункціональною, безпечною та зручною. Отже сукупність суттєвих ознак запропонованого термоса з термометром, отриманих завдяки внесенню принципових змін у конструкцію його кришки-чашки, зокрема, оснащення його інфрачервоним термометром, дозволяють досягти певного технічного результату, сформульованого у постановці задачі. Подальша сутність запропонованого технічного рішення пояснюється разом з ілюстрованим матеріалом, на якому зображений запропонований термос зі знятою кришкою-чашкою з термометром. Запропонований термос містить металеву вакуумну колбу 1, розміщену у металевому корпусі 2 з кришкою-чашкою 3. У зовнішню бічну поверхню кришки-чашки 3 вмонтований інфрачервоний термометр 4 за верхнім порогом визначення температури, який сягає за 100 °C. Такий поріг може показати температуру води, навіть, якщо це окріп. Запропонований термос з термометром використовують наступним чином. Для використання напою з термосу, з останнього знімають кришку-чашку 3, перевертають її порожниною доверху, та наливають в неї напій. Інфрачервоний термометр 4, майже миттєво реагує на тепло рідини та показує її температуру, тобто інформує споживача про тепловий стан рідини у кришки-чашці 3, що допомагає йому прийняти рішення щодо час споживання напою. При необхідності таку кришку термоса з термометром можна використовувати у якості автономного приладу для вимірювання температури у приміщенні чи на вулиці, температуру води у водоймищі, душовій при купанні, у холодильнику - там, де бажано та дозволяє шкала термометра. 1 UA 90467 U До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення техніко-функціональних можливостей та споживчих властивостей за рахунок оснащення кришки-чашки термосу автономним засобом для вимірювання температури, а також розширення області використання з тієї ж причини. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Термос, виконаний у вигляді металевої вакуумної колби з подвійними стінками (посудина Дьюара), розміщеної у металевому корпусі з кришкою, яка одночасно слугує чашкою для напою, який відрізняється тим, що у зовнішню бічну поверхню кришки-чашки вмонтований звичайний інфрачервоний термометр за верхнім порогом визначення температури, який сягає за 100 °C. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
