Пристрій для утримування напірного шланга

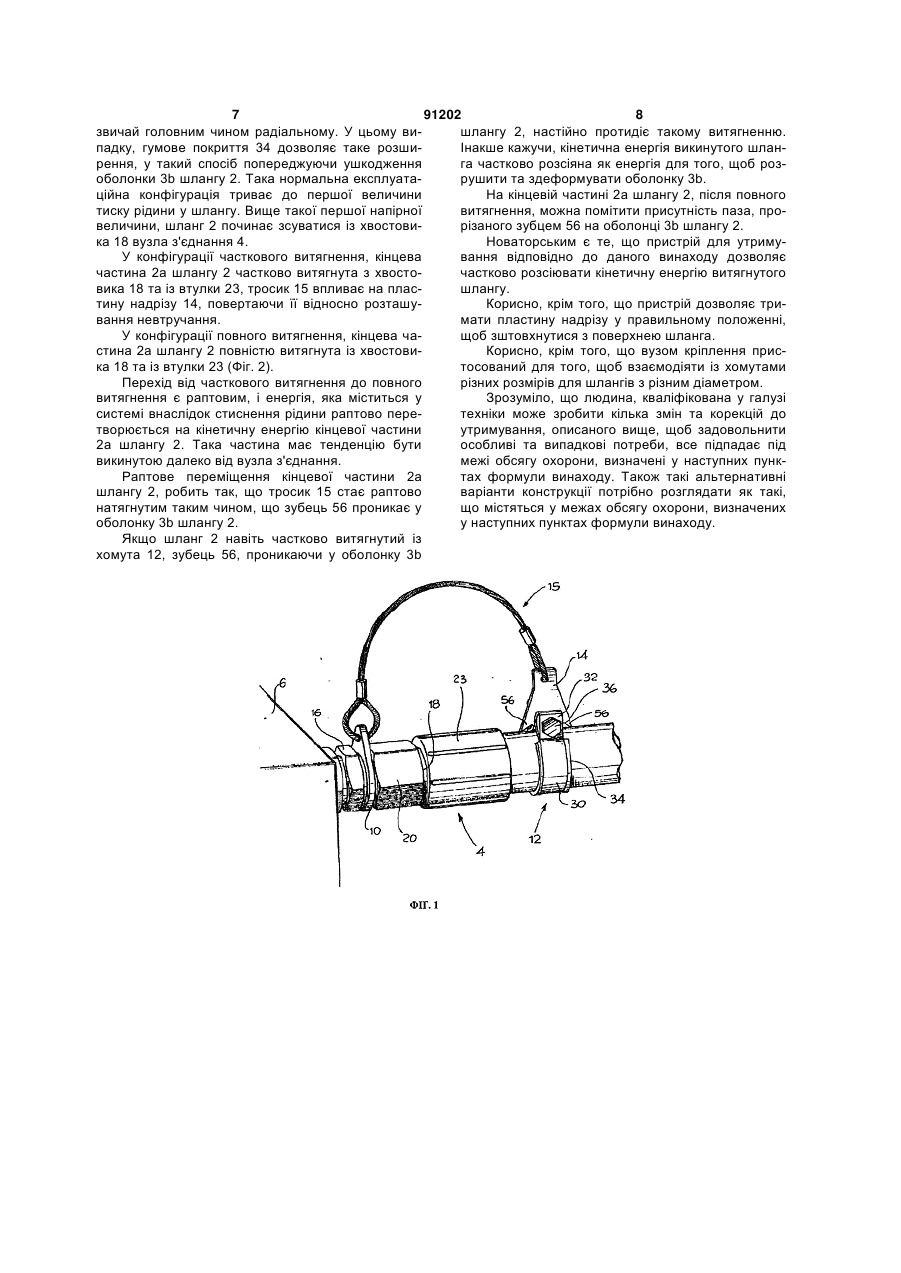

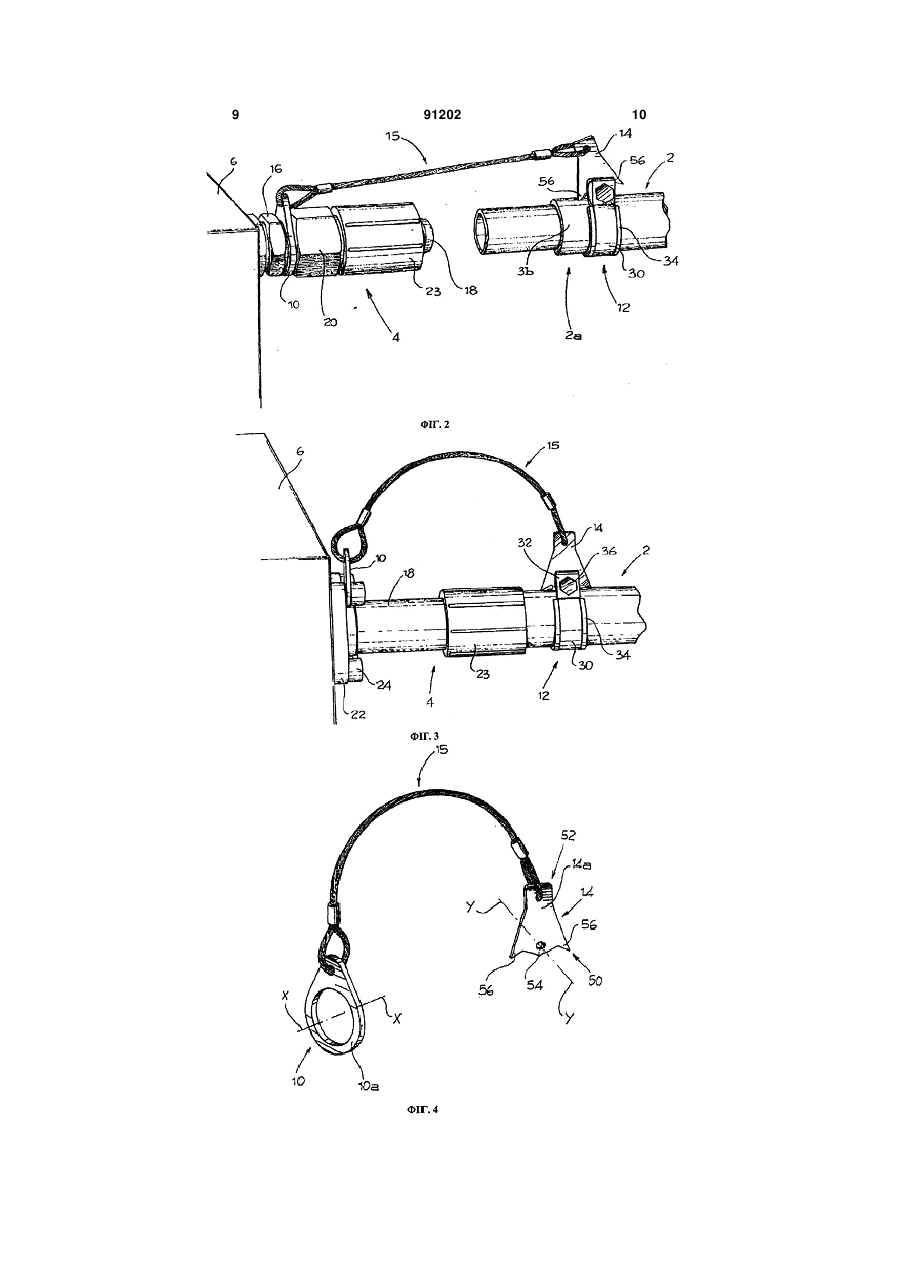

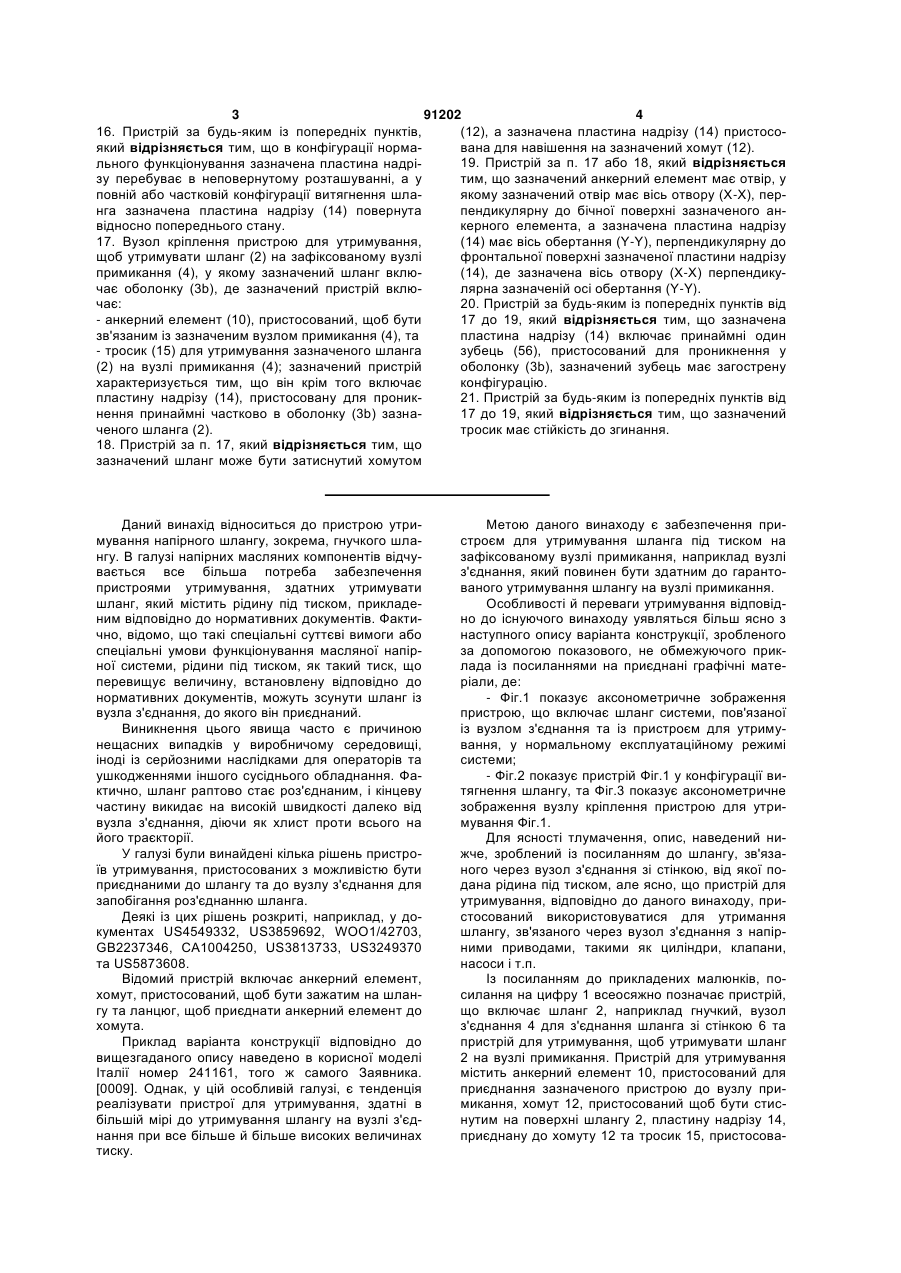

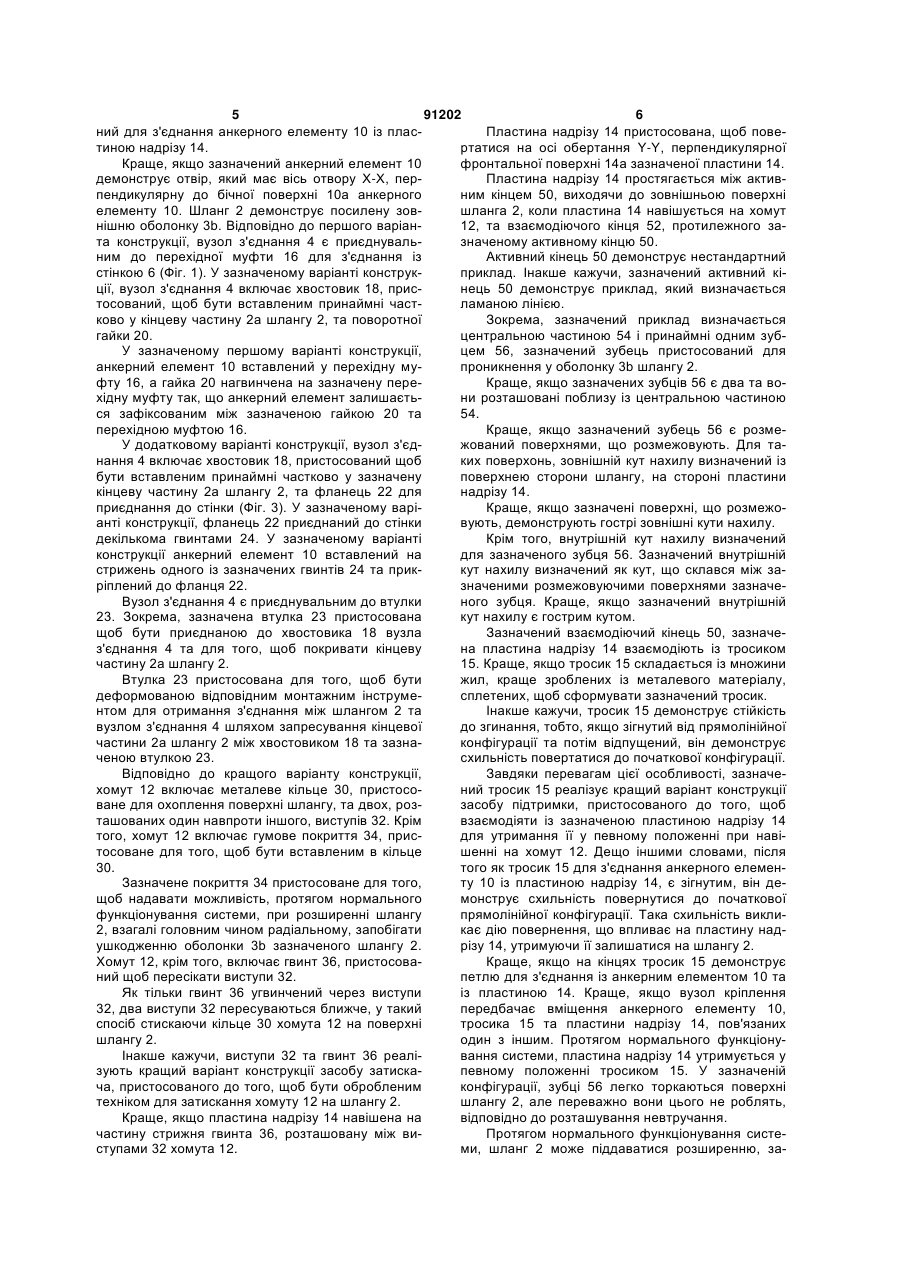

1. Пристрій для утримування шланга (2) на зафіксованому вузлі примикання (4), у якому зазначений шланг включає зовнішню оболонку (3b), зазначений пристрій включає: - перший засіб з'єднання (10), пристосований для здійснення механічного з'єднання між зазначеним пристроєм та зазначеним зафіксованим вузлом примикання (4); - другий засіб з'єднання (12), пристосований для здійснення з'єднання між зазначеним пристроєм та зазначеним шлангом (2); - засоби утримування (14, 15), пристосовані для приєднання зазначеного першого засобу з'єднання до зазначеного другого засобу з'єднання; зазначений пристрій характеризується тим, що зазначений засіб утримування, крім того, включає пластину надрізу (14), пристосовану для обертання принаймні між розташуванням невтручання по відношенню до зазначеної оболонки (3b) шланга (2), де шланг (2) з'єднаний з зазначеним зафіксованим вузлом примикання (4) за нормальних робочих умов, і в розташуванні втручання по відношенню до зазначеної оболонки (3b) шланга (2), коли шланг (2) принаймні частково виділяється формою з зафіксованим вузлом примикання (4). 2. Пристрій за п. 1, який відрізняється тим, що пристрій для утримування шланга (2) містить хомут (12), пристосований для затискання на поверхні шланга (2), та зазначена пластина надрізу навішена на зазначений хомут, зазначена пластина надрізу пристосована для повертання на осі обертання (Y-Y), перпендикулярній до фронтальної поверхні зазначеної пластини надрізу (14). 3. Пристрій за п. 2, який відрізняється тим, що зазначений зубець (56) має загострений кінець для проникнення у зазначену оболонку. 2 (19) 1 3 91202 4 16. Пристрій за будь-яким із попередніх пунктів, (12), а зазначена пластина надрізу (14) пристосоякий відрізняється тим, що в конфігурації нормавана для навішення на зазначений хомут (12). 19. Пристрій за п. 17 або 18, який відрізняється льного функціонування зазначена пластина надрізу перебуває в неповернутому розташуванні, а у тим, що зазначений анкерний елемент має отвір, у повній або частковій конфігурації витягнення шлаякому зазначений отвір має вісь отвору (Х-Х), пернга зазначена пластина надрізу (14) повернута пендикулярну до бічної поверхні зазначеного анвідносно попереднього стану. керного елемента, а зазначена пластина надрізу 17. Вузол кріплення пристрою для утримування, (14) має вісь обертання (Y-Y), перпендикулярну до щоб утримувати шланг (2) на зафіксованому вузлі фронтальної поверхні зазначеної пластини надрізу примикання (4), у якому зазначений шланг вклю(14), де зазначена вісь отвору (Х-Х) перпендикучає оболонку (3b), де зазначений пристрій вклюлярна зазначеній осі обертання (Y-Y). чає: 20. Пристрій за будь-яким із попередніх пунктів від 17 до 19, який відрізняється тим, що зазначена - анкерний елемент (10), пристосований, щоб бути зв'язаним із зазначеним вузлом примикання (4), та пластина надрізу (14) включає принаймні один - тросик (15) для утримування зазначеного шланга зубець (56), пристосований для проникнення у (2) на вузлі примикання (4); зазначений пристрій оболонку (3b), зазначений зубець має загострену характеризується тим, що він крім того включає конфігурацію. пластину надрізу (14), пристосовану для проник21. Пристрій за будь-яким із попередніх пунктів від 17 до 19, який відрізняється тим, що зазначений нення принаймні частково в оболонку (3b) зазначеного шланга (2). тросик має стійкість до згинання. 18. Пристрій за п. 17, який відрізняється тим, що зазначений шланг може бути затиснутий хомутом Даний винахід відноситься до пристрою утримування напірного шлангу, зокрема, гнучкого шлангу. В галузі напірних масляних компонентів відчувається все більша потреба забезпечення пристроями утримування, здатних утримувати шланг, який містить рідину під тиском, прикладеним відповідно до нормативних документів. Фактично, відомо, що такі спеціальні суттєві вимоги або спеціальні умови функціонування масляної напірної системи, рідини під тиском, як такий тиск, що перевищує величину, встановлену відповідно до нормативних документів, можуть зсунути шланг із вузла з'єднання, до якого він приєднаний. Виникнення цього явища часто є причиною нещасних випадків у виробничому середовищі, іноді із серйозними наслідками для операторів та ушкодженнями іншого сусіднього обладнання. Фактично, шланг раптово стає роз'єднаним, і кінцеву частину викидає на високій швидкості далеко від вузла з'єднання, діючи як хлист проти всього на його траєкторії. У галузі були винайдені кілька рішень пристроїв утримування, пристосованих з можливістю бути приєднаними до шлангу та до вузлу з'єднання для запобігання роз'єднанню шланга. Деякі із цих рішень розкриті, наприклад, у документах US4549332, US3859692, WOO1/42703, GB2237346, СА1004250, US3813733, US3249370 та US5873608. Відомий пристрій включає анкерний елемент, хомут, пристосований, щоб бути зажатим на шлангу та ланцюг, щоб приєднати анкерний елемент до хомута. Приклад варіанта конструкції відповідно до вищезгаданого опису наведено в корисної моделі Італії номер 241161, того ж самого Заявника. [0009]. Однак, у цій особливій галузі, є тенденція реалізувати пристрої для утримування, здатні в більшій мірі до утримування шлангу на вузлі з'єднання при все більше й більше високих величинах тиску. Метою даного винаходу є забезпечення пристроєм для утримування шланга під тиском на зафіксованому вузлі примикання, наприклад вузлі з'єднання, який повинен бути здатним до гарантованого утримування шлангу на вузлі примикання. Особливості й переваги утримування відповідно до існуючого винаходу уявляться більш ясно з наступного опису варіанта конструкції, зробленого за допомогою показового, не обмежуючого приклада із посиланнями на приєднані графічні матеріали, де: - Фіг.1 показує аксонометричне зображення пристрою, що включає шланг системи, пов'язаної із вузлом з'єднання та із пристроєм для утримування, у нормальному експлуатаційному режимі системи; - Фіг.2 показує пристрій Фіг.1 у конфігурації витягнення шлангу, та Фіг.3 показує аксонометричне зображення вузлу кріплення пристрою для утримування Фіг.1. Для ясності тлумачення, опис, наведений нижче, зроблений із посиланням до шлангу, зв'язаного через вузол з'єднання зі стінкою, від якої подана рідина під тиском, але ясно, що пристрій для утримування, відповідно до даного винаходу, пристосований використовуватися для утримання шлангу, зв'язаного через вузол з'єднання з напірними приводами, такими як циліндри, клапани, насоси і т.п. Із посиланням до прикладених малюнків, посилання на цифру 1 всеосяжно позначає пристрій, що включає шланг 2, наприклад гнучкий, вузол з'єднання 4 для з'єднання шланга зі стінкою 6 та пристрій для утримування, щоб утримувати шланг 2 на вузлі примикання. Пристрій для утримування містить анкерний елемент 10, пристосований для приєднання зазначеного пристрою до вузлу примикання, хомут 12, пристосований щоб бути стиснутим на поверхні шлангу 2, пластину надрізу 14, приєднану до хомуту 12 та тросик 15, пристосова 5 91202 6 ний для з'єднання анкерного елементу 10 із пласПластина надрізу 14 пристосована, щоб поветиною надрізу 14. ртатися на осі обертання Y-Y, перпендикулярної Краще, якщо зазначений анкерний елемент 10 фронтальної поверхні 14а зазначеної пластини 14. демонструє отвір, який має вісь отвору Х-Х, перПластина надрізу 14 простягається між активпендикулярну до бічної поверхні 10а анкерного ним кінцем 50, виходячи до зовнішньою поверхні елементу 10. Шланг 2 демонструє посилену зовшланга 2, коли пластина 14 навішується на хомут нішню оболонку 3b. Відповідно до першого варіан12, та взаємодіючого кінця 52, протилежного зата конструкції, вузол з'єднання 4 є приєднувальзначеному активному кінцю 50. ним до перехідної муфти 16 для з'єднання із Активний кінець 50 демонструє нестандартний стінкою 6 (Фіг. 1). У зазначеному варіанті конструкприклад. Інакше кажучи, зазначений активний кіції, вузол з'єднання 4 включає хвостовик 18, приснець 50 демонструє приклад, який визначається тосований, щоб бути вставленим принаймні частламаною лінією. ково у кінцеву частину 2а шлангу 2, та поворотної Зокрема, зазначений приклад визначається гайки 20. центральною частиною 54 і принаймні одним зубУ зазначеному першому варіанті конструкції, цем 56, зазначений зубець пристосований для анкерний елемент 10 вставлений у перехідну мупроникнення у оболонку 3b шлангу 2. фту 16, а гайка 20 нагвинчена на зазначену переКраще, якщо зазначених зубців 56 є два та вохідну муфту так, що анкерний елемент залишаєтьни розташовані поблизу із центральною частиною ся зафіксованим між зазначеною гайкою 20 та 54. перехідною муфтою 16. Краще, якщо зазначений зубець 56 є розмеУ додатковому варіанті конструкції, вузол з'єджований поверхнями, що розмежовують. Для танання 4 включає хвостовик 18, пристосований щоб ких поверхонь, зовнішній кут нахилу визначений із бути вставленим принаймні частково у зазначену поверхнею сторони шлангу, на стороні пластини кінцеву частину 2а шлангу 2, та фланець 22 для надрізу 14. приєднання до стінки (Фіг. 3). У зазначеному варіКраще, якщо зазначені поверхні, що розмежоанті конструкції, фланець 22 приєднаний до стінки вують, демонструють гострі зовнішні кути нахилу. декількома гвинтами 24. У зазначеному варіанті Крім того, внутрішній кут нахилу визначений конструкції анкерний елемент 10 вставлений на для зазначеного зубця 56. Зазначений внутрішній стрижень одного із зазначених гвинтів 24 та приккут нахилу визначений як кут, що склався між заріплений до фланця 22. значеними розмежовуючими поверхнями зазначеВузол з'єднання 4 є приєднувальним до втулки ного зубця. Краще, якщо зазначений внутрішній 23. Зокрема, зазначена втулка 23 пристосована кут нахилу є гострим кутом. щоб бути приєднаною до хвостовика 18 вузла Зазначений взаємодіючий кінець 50, зазначез'єднання 4 та для того, щоб покривати кінцеву на пластина надрізу 14 взаємодіють із тросиком частину 2а шлангу 2. 15. Краще, якщо тросик 15 складається із множини Втулка 23 пристосована для того, щоб бути жил, краще зроблених із металевого матеріалу, деформованою відповідним монтажним інструмесплетених, щоб сформувати зазначений тросик. нтом для отримання з'єднання між шлангом 2 та Інакше кажучи, тросик 15 демонструє стійкість вузлом з'єднання 4 шляхом запресування кінцевої до згинання, тобто, якщо зігнутий від прямолінійної частини 2а шлангу 2 між хвостовиком 18 та зазнаконфігурації та потім відпущений, він демонструє ченою втулкою 23. схильність повертатися до початкової конфігурації. Відповідно до кращого варіанту конструкції, Завдяки перевагам цієї особливості, зазначехомут 12 включає металеве кільце 30, пристосоний тросик 15 реалізує кращий варіант конструкції ване для охоплення поверхні шлангу, та двох, роззасобу підтримки, пристосованого до того, щоб ташованих один навпроти іншого, виступів 32. Крім взаємодіяти із зазначеною пластиною надрізу 14 того, хомут 12 включає гумове покриття 34, присдля утримання її у певному положенні при навітосоване для того, щоб бути вставленим в кільце шенні на хомут 12. Дещо іншими словами, після 30. того як тросик 15 для з'єднання анкерного елеменЗазначене покриття 34 пристосоване для того, ту 10 із пластиною надрізу 14, є зігнутим, він дещоб надавати можливість, протягом нормального монструє схильність повернутися до початкової функціонування системи, при розширенні шлангу прямолінійної конфігурації. Така схильність викли2, взагалі головним чином радіальному, запобігати кає дію повернення, що впливає на пластину надушкодженню оболонки 3b зазначеного шлангу 2. різу 14, утримуючи її залишатися на шлангу 2. Хомут 12, крім того, включає гвинт 36, пристосоваКраще, якщо на кінцях тросик 15 демонструє ний щоб пересікати виступи 32. петлю для з'єднання із анкерним елементом 10 та Як тільки гвинт 36 угвинчений через виступи із пластиною 14. Краще, якщо вузол кріплення 32, два виступи 32 пересуваються ближче, у такий передбачає вміщення анкерного елементу 10, спосіб стискаючи кільце 30 хомута 12 на поверхні тросика 15 та пластини надрізу 14, пов'язаних шлангу 2. один з іншим. Протягом нормального функціонуІнакше кажучи, виступи 32 та гвинт 36 реалівання системи, пластина надрізу 14 утримується у зують кращий варіант конструкції засобу затискапевному положенні тросиком 15. У зазначеній ча, пристосованого до того, щоб бути обробленим конфігурації, зубці 56 легко торкаються поверхні техніком для затискання хомуту 12 на шлангу 2. шлангу 2, але переважно вони цього не роблять, Краще, якщо пластина надрізу 14 навішена на відповідно до розташування невтручання. частину стрижня гвинта 36, розташовану між виПротягом нормального функціонування систеступами 32 хомута 12. ми, шланг 2 може піддаватися розширенню, за 7 91202 8 звичай головним чином радіальному. У цьому вишлангу 2, настійно протидіє такому витягненню. падку, гумове покриття 34 дозволяє таке розшиІнакше кажучи, кінетична енергія викинутого шланрення, у такий спосіб попереджуючи ушкодження га частково розсіяна як енергія для того, щоб розоболонки 3b шлангу 2. Така нормальна експлуатарушити та здеформувати оболонку 3b. ційна конфігурація триває до першої величини На кінцевій частині 2а шлангу 2, після повного тиску рідини у шлангу. Вище такої першої напірної витягнення, можна помітити присутність паза, провеличини, шланг 2 починає зсуватися із хвостовирізаного зубцем 56 на оболонці 3b шлангу 2. ка 18 вузла з'єднання 4. Новаторським є те, що пристрій для утримуУ конфігурації часткового витягнення, кінцева вання відповідно до даного винаходу дозволяє частина 2а шлангу 2 частково витягнута з хвосточастково розсіювати кінетичну енергію витягнутого вика 18 та із втулки 23, тросик 15 впливає на пласшлангу. тину надрізу 14, повертаючи її відносно розташуКорисно, крім того, що пристрій дозволяє тривання невтручання. мати пластину надрізу у правильному положенні, У конфігурації повного витягнення, кінцева чащоб зштовхнутися з поверхнею шланга. стина 2а шлангу 2 повністю витягнута із хвостовиКорисно, крім того, що вузом кріплення приска 18 та із втулки 23 (Фіг. 2). тосований для того, щоб взаємодіяти із хомутами Перехід від часткового витягнення до повного різних розмірів для шлангів з різним діаметром. витягнення є раптовим, і енергія, яка міститься у Зрозуміло, що людина, кваліфікована у галузі системі внаслідок стиснення рідини раптово перетехніки може зробити кілька змін та корекцій до творюється на кінетичну енергію кінцевої частини утримування, описаного вище, щоб задовольнити 2а шлангу 2. Така частина має тенденцію бути особливі та випадкові потреби, все підпадає під викинутою далеко від вузла з'єднання. межі обсягу охорони, визначені у наступних пункРаптове переміщення кінцевої частини 2а тах формули винаходу. Також такі альтернативні шлангу 2, робить так, що тросик 15 стає раптово варіанти конструкції потрібно розглядати як такі, натягнутим таким чином, що зубець 56 проникає у що містяться у межах обсягу охорони, визначених оболонку 3b шлангу 2. у наступних пунктах формули винаходу. Якщо шланг 2 навіть частково витягнутий із хомута 12, зубець 56, проникаючи у оболонку 3b 9 91202 10 11 Комп’ютерна верстка О. Гапоненко 91202 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
