Пристрій для утримування трійників

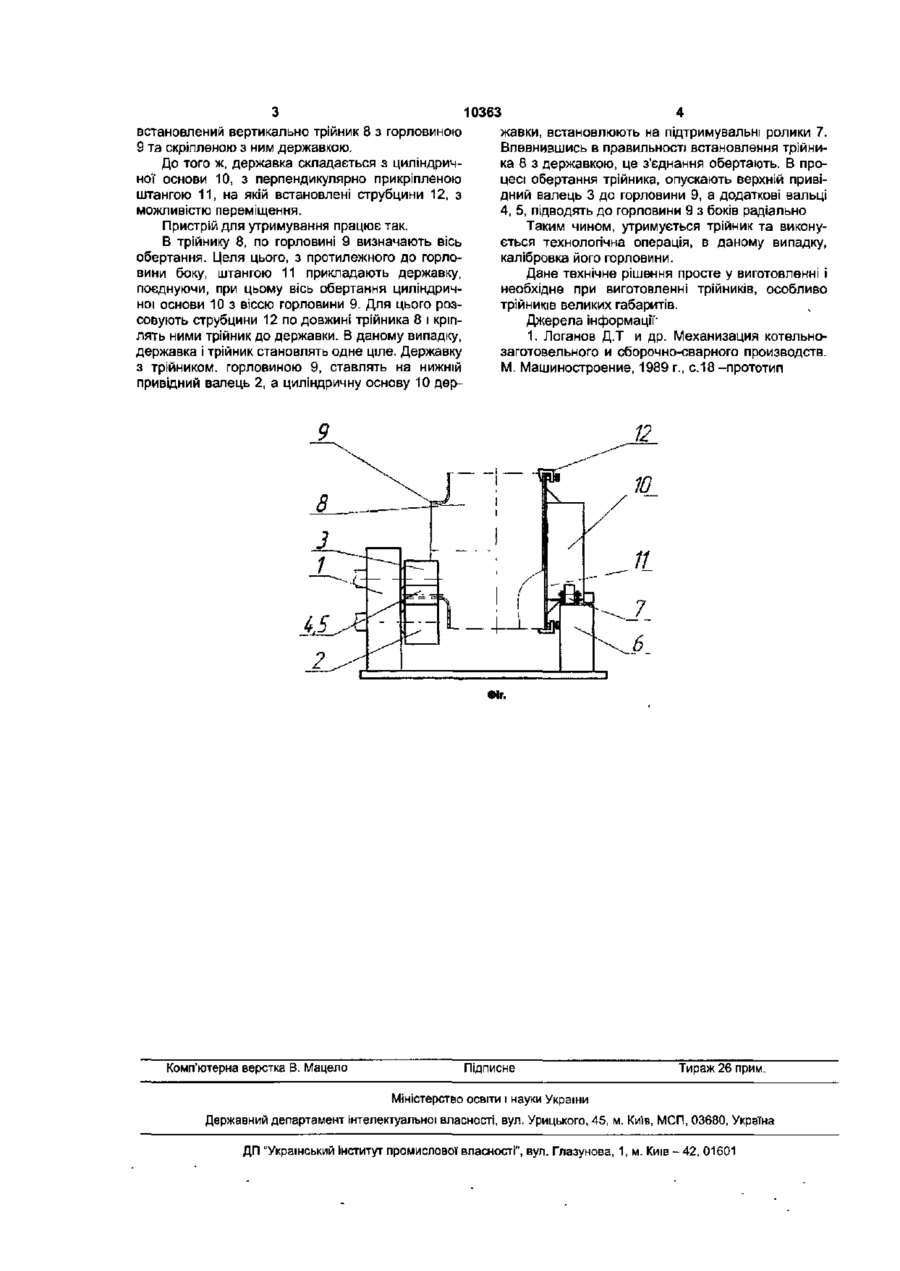

Пристрій для утримування трійників, що містить опору з привідними та додатковими вальцями і опору з підтримувальними роликами, на яких встановлений вертикально трійник з державкою, який відрізняється тим, що державка складається з циліндричної' основи з перпендикулярно прикріпленою штангою, на якій встановлені з можливістю переміщення струбцини Технічне рішення належить до галузі машинобудування і може використовуватись для калібрування, відбортовки і механічної' обробки горловин трійників. Відомий станок для відбортовки обичайок [1], що має раму, на, якій встановлені дві опори з роликами На, одній з опор ролики розташовані один над одним і зв'язані вони з приводом На другій опорі ролики розташовані на одній висоті. Окрім того, станок забезпечений поворотною платформою з гідроциліндром для и повороту і пневмопритискувачем. Призначення данного станка - проводити відбортовку в раніше зварених і сформованих по правильному колу обичайок. Також, на цьому станку можна виконувати калібровку обичайок, але виконувати калібровку горловини штампо-зварного трійника неможливо, так як трійник необхідно утримувати. Крім того, трійнику необхідно придати крутіння по осі горловини Виконання цієї дії', без допоміжних пристроїв, даний станок не забезпечить Для калібрування горловини трійника поставлена задача створити пристрій, який його утримує. Для вирішення задачі пропонується пристрій для утримування штампо-зварного трійника, що має відомі складові: опору з привідними та додатковими вальцями і опору з підтримувальними роликами, на яких встановлений вертикально трійник з державкою Відповідно до корисної моделі, заявлений пристрій відрізняється від відомого тим, що дер жавка складається з циліндричної' основи, з перпендикулярно прикріпленою штангою, на якій встановлені струбцини, з можливістю переміщення. Вказані відрізняючі ознаки нерозривно пов'язані з технічним результатом: - державка має циліндричну основу. Це дозволяє обертати пристрій з встановленим на ньому трійником; - до циліндричної основи перпендикулярно прикріплена штанга Штанга і перпендикулярна до неї циліндрична основа забезпечують обертання трійника відносно горизонтальної осі - штанга постачена струбцинами. Наявність струбцин забезпечує надійне фіксування трійника, - струбцини встановлені з можливістю переміщення по штанзі Це дає змогу кріпити трійники різної довжини Вказані відрізняючі ознаки запропонованого пристрою знаходяться в причинно-наслідковому зв'язку з одержаним результатом і дозволяють виконати розробку нової конструкції пристрою для кріплення штампо-зварного трійника при калібровці горловини Запропонований пристрій для утримування трійників пояснюється кресленням. На Фіг. зображений загальний вигляд пристрою з трійником Пристрій для утримування трійників, має опору 1 з привідним нижнім 2 та привідним верхнім З (калібруючими), та додатковими вальцями 4, 5 і опору 6, з підтримувальними роликами 7, на яких СО (О о встановлений вертикально трійник 8 з горловиною 9 та скріпленою з ним державкою. До того ж, державка складається з циліндричної основи 10, з перпендикулярно прикріпленою штангою 11, на якій встановлені струбцини 12, з можливістю переміщення. Пристрій для утримування працює так. В трійнику 8, по горловині 9 визначають вісь обертання. Целя цього, з протилежного до горловини боку, штангою 11 прикладають державку, поєднуючи, при цьому вісь обертання циліндричної основи 10 з віссю горловини 9. Для цього розсовують струбцини 12 по довжині трійника 8 і кріплять ними трійник до державки. В даному випадку, державка і трійник становлять одне ціле. Державку з трійником, горловиною 9, ставлять на нижній привідний валець 2, а циліндричну основу 10 дер 10363 жавки, встановлюють на підтримувальні ролики 7. Впевнившись в правильності встановлення трійника 8 з державкою, це з'єднання обертають. В процесі обертання трійника, опускають верхній привідний валець 3 до горловини 9, а додаткові вальці 4, 5, підводять до горловини 9 з боків радіально Таким чином, утримується трійник та виконується технологічна операція, в даному випадку, калібровка його горловини. Дане технічне рішення просте у виготовленні і необхідне при виготовленні трійників, особливо трійників великих габаритів. Джерела інформації' 1. Логанов Д.Т и др. Механизация котельнозаготовельного и сборочно-сварного производств. М. Машиностроение, 1989 г., с.18 -прототип Фіг. Комп'ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
