Пристрій для передачі рідини, забарвлюючий пристрій та стикувальний елемент забарвлюючого пристрою

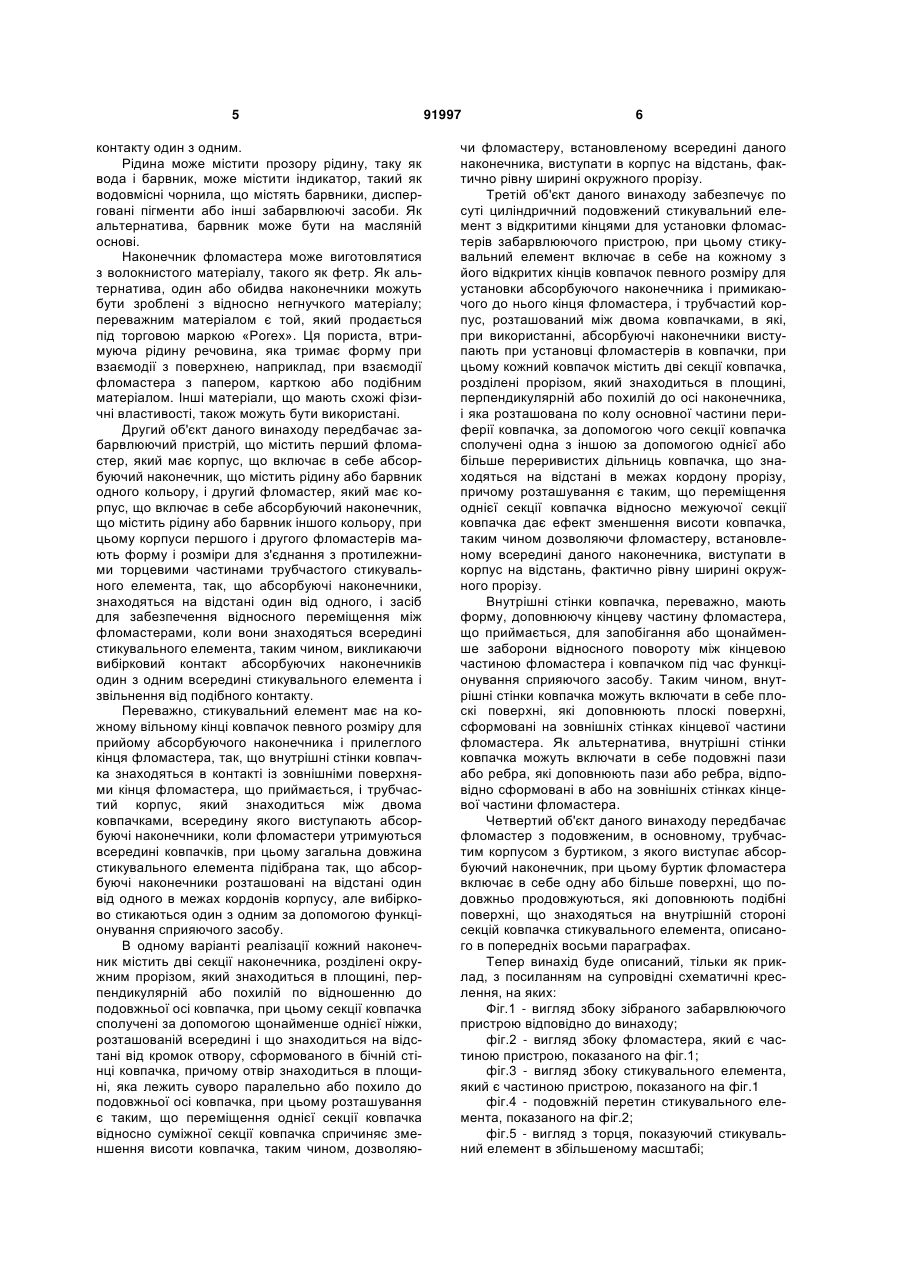

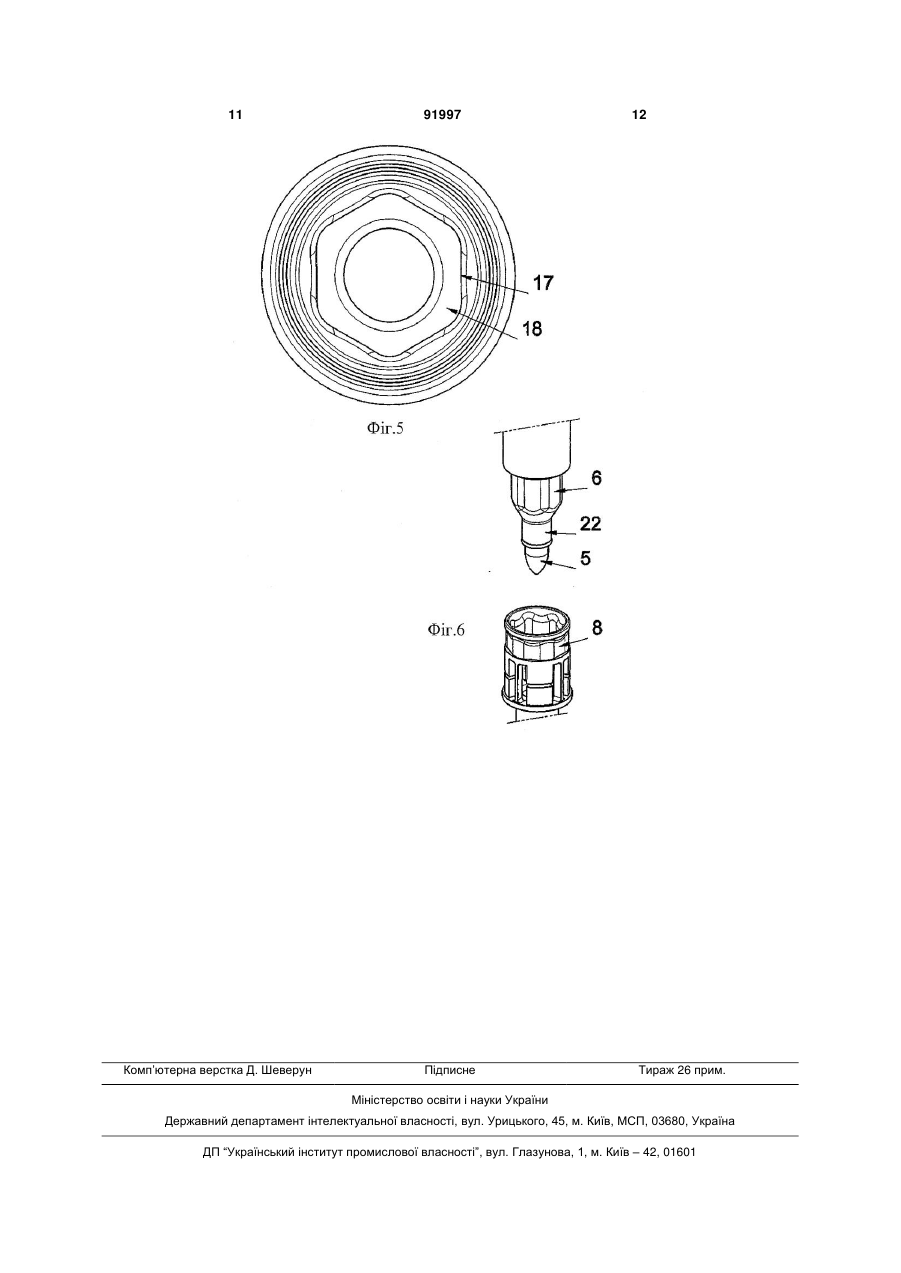

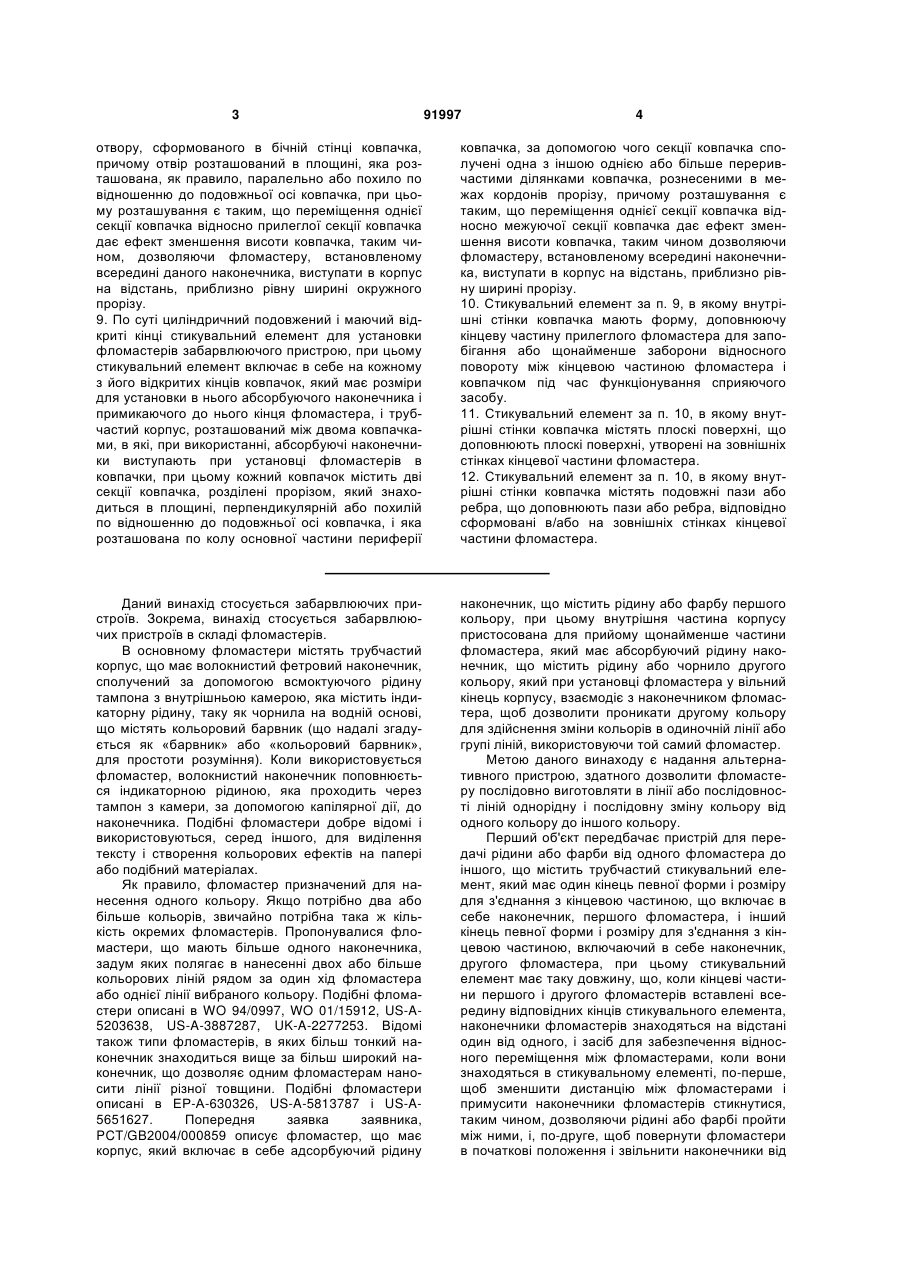

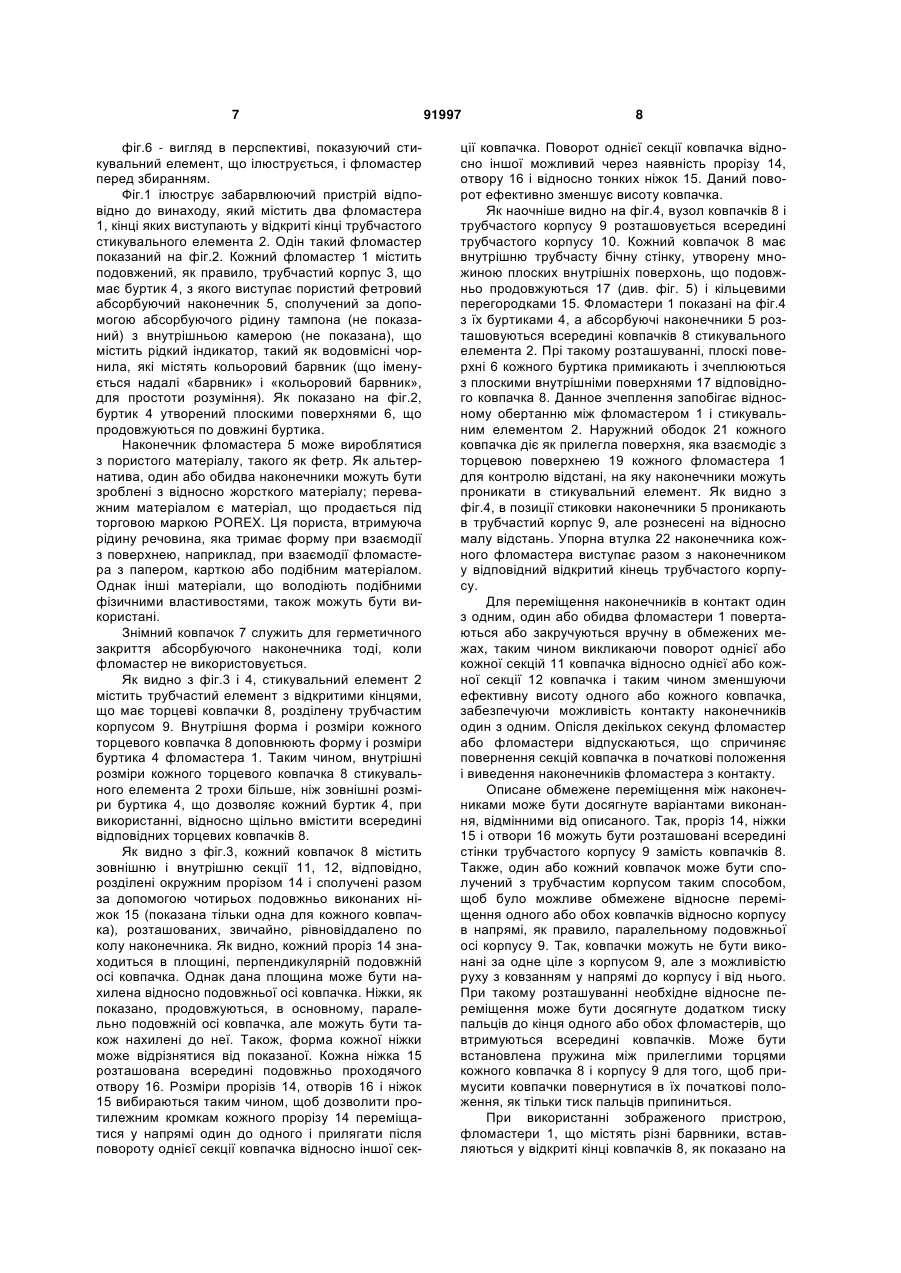

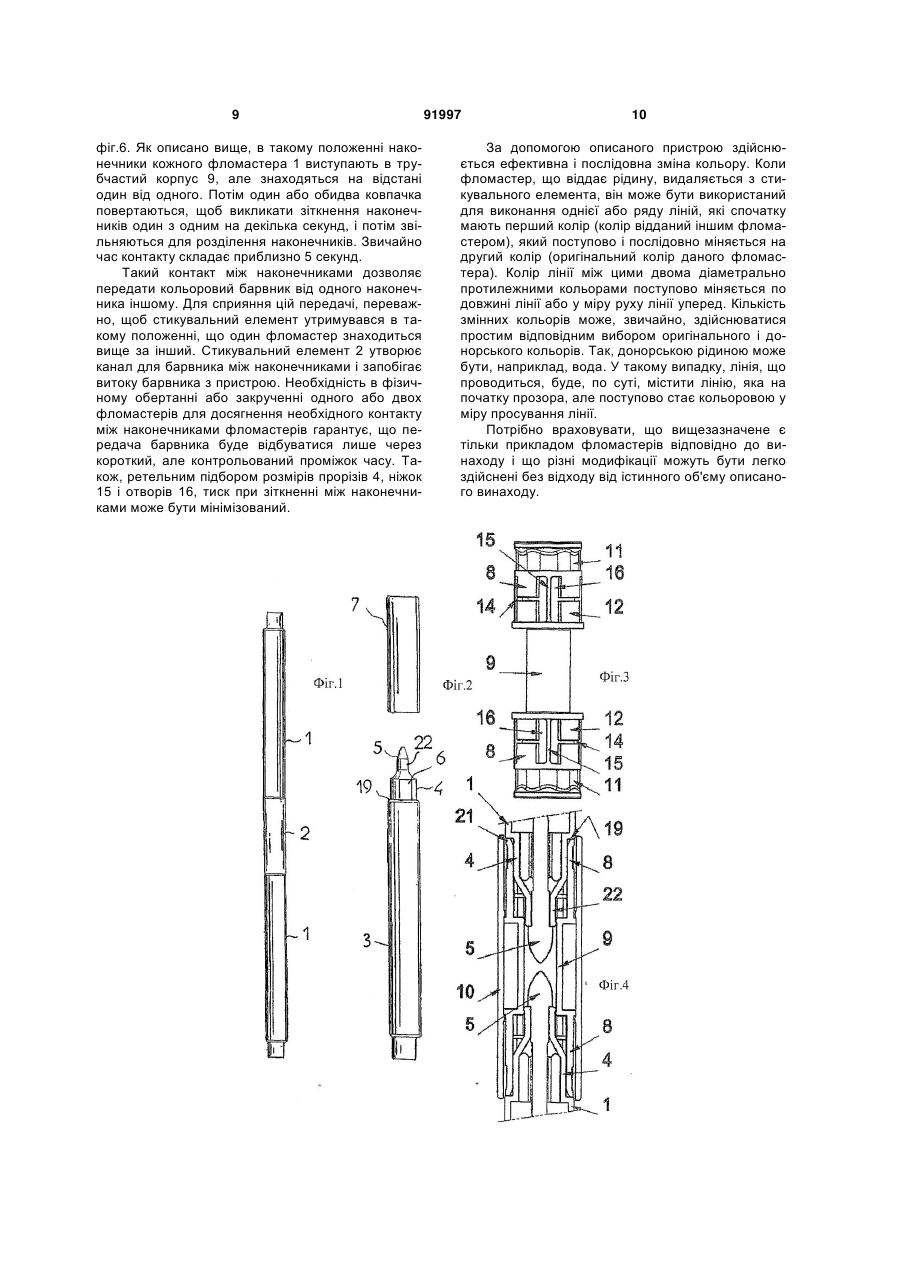

1. Пристрій для передачі рідини або барвника від одного фломастера до іншого, що містить трубчастий стикувальний елемент, який має, з одного кінця, форму і розміри для з'єднання з кінцевою частиною, включаючи наконечник, першого фломастера, і, з іншого кінця, форму і розміри для з'єднання з кінцевою частиною, включаючи наконечник, другого фломастера, при цьому стикувальний елемент має таку довжину, що, коли кінцеві частини першого і другого фломастерів вставлені всередину відповідних кінців стикувального елемента, наконечники фломастерів знаходяться на відстані один від одного, і засіб для забезпечення відносного переміщення між фломастерами, коли вони знаходяться в положенні всередині стикувального елемента, по-перше, щоб зменшити дистанцію між фломастерами і викликати контакт між наконечниками, таким чином дозволяючи рідині або барвнику пройти між ними, і, по-друге, повернути фломастери в їх початкові положення і спричинити звільнення наконечників від контакту один з одним. 2. Пристрій за п. 1, в якому рідина містить прозору рідину. 3. Пристрій за п. 1 або п. 2, в якому барвник містить індикатор, такий як чорнило на водяній основі, що містить кольоровий барвник або дисперсійний пігмент. 2 (19) 1 3 91997 4 отвору, сформованого в бічній стінці ковпачка, причому отвір розташований в площині, яка розташована, як правило, паралельно або похило по відношенню до подовжньої осі ковпачка, при цьому розташування є таким, що переміщення однієї секції ковпачка відносно прилеглої секції ковпачка дає ефект зменшення висоти ковпачка, таким чином, дозволяючи фломастеру, встановленому всередині даного наконечника, виступати в корпус на відстань, приблизно рівну ширині окружного прорізу. 9. По суті циліндричний подовжений і маючий відкриті кінці стикувальний елемент для установки фломастерів забарвлюючого пристрою, при цьому стикувальний елемент включає в себе на кожному з його відкритих кінців ковпачок, який має розміри для установки в нього абсорбуючого наконечника і примикаючого до нього кінця фломастера, і трубчастий корпус, розташований між двома ковпачками, в які, при використанні, абсорбуючі наконечники виступають при установці фломастерів в ковпачки, при цьому кожний ковпачок містить дві секції ковпачка, розділені прорізом, який знаходиться в площині, перпендикулярній або похилій по відношенню до подовжньої осі ковпачка, і яка розташована по колу основної частини периферії ковпачка, за допомогою чого секції ковпачка сполучені одна з іншою однією або більше переривчастими ділянками ковпачка, рознесеними в межах кордонів прорізу, причому розташування є таким, що переміщення однієї секції ковпачка відносно межуючої секції ковпачка дає ефект зменшення висоти ковпачка, таким чином дозволяючи фломастеру, встановленому всередині наконечника, виступати в корпус на відстань, приблизно рівну ширині прорізу. 10. Стикувальний елемент за п. 9, в якому внутрішні стінки ковпачка мають форму, доповнюючу кінцеву частину прилеглого фломастера для запобігання або щонайменше заборони відносного повороту між кінцевою частиною фломастера і ковпачком під час функціонування сприяючого засобу. 11. Стикувальний елемент за п. 10, в якому внутрішні стінки ковпачка містять плоскі поверхні, що доповнюють плоскі поверхні, утворені на зовнішніх стінках кінцевої частини фломастера. 12. Стикувальний елемент за п. 10, в якому внутрішні стінки ковпачка містять подовжні пази або ребра, що доповнюють пази або ребра, відповідно сформовані в/або на зовнішніх стінках кінцевої частини фломастера. Даний винахід стосується забарвлюючих пристроїв. Зокрема, винахід стосується забарвлюючих пристроїв в складі фломастерів. В основному фломастери містять трубчастий корпус, що має волокнистий фетровий наконечник, сполучений за допомогою всмоктуючого рідину тампона з внутрішньою камерою, яка містить індикаторну рідину, таку як чорнила на водній основі, що містять кольоровий барвник (що надалі згадується як «барвник» або «кольоровий барвник», для простоти розуміння). Коли використовується фломастер, волокнистий наконечник поповнюється індикаторною рідиною, яка проходить через тампон з камери, за допомогою капілярної дії, до наконечника. Подібні фломастери добре відомі і використовуються, серед іншого, для виділення тексту і створення кольорових ефектів на папері або подібний матеріалах. Як правило, фломастер призначений для нанесення одного кольору. Якщо потрібно два або більше кольорів, звичайно потрібна така ж кількість окремих фломастерів. Пропонувалися фломастери, що мають більше одного наконечника, задум яких полягає в нанесенні двох або більше кольорових ліній рядом за один хід фломастера або однієї лінії вибраного кольору. Подібні фломастери описані в WO 94/0997, WO 01/15912, US-A5203638, US-A-3887287, UK-A-2277253. Відомі також типи фломастерів, в яких більш тонкий наконечник знаходиться вище за більш широкий наконечник, що дозволяє одним фломастерам наносити лінії різної товщини. Подібні фломастери описані в ЕР-А-630326, US-A-5813787 і US-A5651627. Попередня заявка заявника, PCT/GB2004/000859 описує фломастер, що має корпус, який включає в себе адсорбуючий рідину наконечник, що містить рідину або фарбу першого кольору, при цьому внутрішня частина корпусу пристосована для прийому щонайменше частини фломастера, який має абсорбуючий рідину наконечник, що містить рідину або чорнило другого кольору, який при установці фломастера у вільний кінець корпусу, взаємодіє з наконечником фломастера, щоб дозволити проникати другому кольору для здійснення зміни кольорів в одиночній лінії або групі ліній, використовуючи той самий фломастер. Метою даного винаходу є надання альтернативного пристрою, здатного дозволити фломастеру послідовно виготовляти в лінії або послідовності ліній однорідну і послідовну зміну кольору від одного кольору до іншого кольору. Перший об'єкт передбачає пристрій для передачі рідини або фарби від одного фломастера до іншого, що містить трубчастий стикувальний елемент, який має один кінець певної форми і розміру для з'єднання з кінцевою частиною, що включає в себе наконечник, першого фломастера, і інший кінець певної форми і розміру для з'єднання з кінцевою частиною, включаючий в себе наконечник, другого фломастера, при цьому стикувальний елемент має таку довжину, що, коли кінцеві частини першого і другого фломастерів вставлені всередину відповідних кінців стикувального елемента, наконечники фломастерів знаходяться на відстані один від одного, і засіб для забезпечення відносного переміщення між фломастерами, коли вони знаходяться в стикувальному елементі, по-перше, щоб зменшити дистанцію між фломастерами і примусити наконечники фломастерів стикнутися, таким чином, дозволяючи рідині або фарбі пройти між ними, і, по-друге, щоб повернути фломастери в початкові положення і звільнити наконечники від 5 контакту один з одним. Рідина може містити прозору рідину, таку як вода і барвник, може містити індикатор, такий як водовмісні чорнила, що містять барвники, дисперговані пігменти або інші забарвлюючі засоби. Як альтернатива, барвник може бути на масляній основі. Наконечник фломастера може виготовлятися з волокнистого матеріалу, такого як фетр. Як альтернатива, один або обидва наконечники можуть бути зроблені з відносно негнучкого матеріалу; переважним матеріалом є той, який продається під торговою маркою «Роrех». Ця пориста, втримуюча рідину речовина, яка тримає форму при взаємодії з поверхнею, наприклад, при взаємодії фломастера з папером, карткою або подібним матеріалом. Інші матеріали, що мають схожі фізичні властивості, також можуть бути використані. Другий об'єкт даного винаходу передбачає забарвлюючий пристрій, що містить перший фломастер, який має корпус, що включає в себе абсорбуючий наконечник, що містить рідину або барвник одного кольору, і другий фломастер, який має корпус, що включає в себе абсорбуючий наконечник, що містить рідину або барвник іншого кольору, при цьому корпуси першого і другого фломастерів мають форму і розміри для з'єднання з протилежними торцевими частинами трубчастого стикувального елемента, так, що абсорбуючі наконечники, знаходяться на відстані один від одного, і засіб для забезпечення відносного переміщення між фломастерами, коли вони знаходяться всередині стикувального елемента, таким чином, викликаючи вибірковий контакт абсорбуючих наконечників один з одним всередині стикувального елемента і звільнення від подібного контакту. Переважно, стикувальний елемент має на кожному вільному кінці ковпачок певного розміру для прийому абсорбуючого наконечника і прилеглого кінця фломастера, так, що внутрішні стінки ковпачка знаходяться в контакті із зовнішніми поверхнями кінця фломастера, що приймається, і трубчастий корпус, який знаходиться між двома ковпачками, всередину якого виступають абсорбуючі наконечники, коли фломастери утримуються всередині ковпачків, при цьому загальна довжина стикувального елемента підібрана так, що абсорбуючі наконечники розташовані на відстані один від одного в межах кордонів корпусу, але вибірково стикаються один з одним за допомогою функціонування сприяючого засобу. В одному варіанті реалізації кожний наконечник містить дві секції наконечника, розділені окружним прорізом, який знаходиться в площині, перпендикулярній або похилій по відношенню до подовжньої осі ковпачка, при цьому секції ковпачка сполучені за допомогою щонайменше однієї ніжки, розташованій всередині і що знаходиться на відстані від кромок отвору, сформованого в бічній стінці ковпачка, причому отвір знаходиться в площині, яка лежить суворо паралельно або похило до подовжньої осі ковпачка, при цьому розташування є таким, що переміщення однієї секції ковпачка відносно суміжної секції ковпачка спричиняє зменшення висоти ковпачка, таким чином, дозволяю 91997 6 чи фломастеру, встановленому всередині даного наконечника, виступати в корпус на відстань, фактично рівну ширині окружного прорізу. Третій об'єкт даного винаходу забезпечує по суті циліндричний подовжений стикувальний елемент з відкритими кінцями для установки фломастерів забарвлюючого пристрою, при цьому стикувальний елемент включає в себе на кожному з його відкритих кінців ковпачок певного розміру для установки абсорбуючого наконечника і примикаючого до нього кінця фломастера, і трубчастий корпус, розташований між двома ковпачками, в які, при використанні, абсорбуючі наконечники виступають при установці фломастерів в ковпачки, при цьому кожний ковпачок містить дві секції ковпачка, розділені прорізом, який знаходиться в площині, перпендикулярній або похилій до осі наконечника, і яка розташована по колу основної частини периферії ковпачка, за допомогою чого секції ковпачка сполучені одна з іншою за допомогою однієї або більше переривистих дільниць ковпачка, що знаходяться на відстані в межах кордону прорізу, причому розташування є таким, що переміщення однієї секції ковпачка відносно межуючої секції ковпачка дає ефект зменшення висоти ковпачка, таким чином дозволяючи фломастеру, встановленому всередині даного наконечника, виступати в корпус на відстань, фактично рівну ширині окружного прорізу. Внутрішні стінки ковпачка, переважно, мають форму, доповнюючу кінцеву частину фломастера, що приймається, для запобігання або щонайменше заборони відносного повороту між кінцевою частиною фломастера і ковпачком під час функціонування сприяючого засобу. Таким чином, внутрішні стінки ковпачка можуть включати в себе плоскі поверхні, які доповнюють плоскі поверхні, сформовані на зовнішніх стінках кінцевої частини фломастера. Як альтернатива, внутрішні стінки ковпачка можуть включати в себе подовжні пази або ребра, які доповнюють пази або ребра, відповідно сформовані в або на зовнішніх стінках кінцевої частини фломастера. Четвертий об'єкт даного винаходу передбачає фломастер з подовженим, в основному, трубчастим корпусом з буртиком, з якого виступає абсорбуючий наконечник, при цьому буртик фломастера включає в себе одну або більше поверхні, що подовжньо продовжуються, які доповнюють подібні поверхні, що знаходяться на внутрішній стороні секцій ковпачка стикувального елемента, описаного в попередніх восьми параграфах. Тепер винахід буде описаний, тільки як приклад, з посиланням на супровідні схематичні креслення, на яких: Фіг.1 - вигляд збоку зібраного забарвлюючого пристрою відповідно до винаходу; фіг.2 - вигляд збоку фломастера, який є частиною пристрою, показаного на фіг.1; фіг.3 - вигляд збоку стикувального елемента, який є частиною пристрою, показаного на фіг.1 фіг.4 - подовжній перетин стикувального елемента, показаного на фіг.2; фіг.5 - вигляд з торця, показуючий стикувальний елемент в збільшеному масштабі; 7 фіг.6 - вигляд в перспективі, показуючий стикувальний елемент, що ілюструється, і фломастер перед збиранням. Фіг.1 ілюструє забарвлюючий пристрій відповідно до винаходу, який містить два фломастера 1, кінці яких виступають у відкриті кінці трубчастого стикувального елемента 2. Одін такий фломастер показаний на фіг.2. Кожний фломастер 1 містить подовжений, як правило, трубчастий корпус 3, що має буртик 4, з якого виступає пористий фетровий абсорбуючий наконечник 5, сполучений за допомогою абсорбуючого рідину тампона (не показаний) з внутрішньою камерою (не показана), що містить рідкий індикатор, такий як водовмісні чорнила, які містять кольоровий барвник (що іменується надалі «барвник» і «кольоровий барвник», для простоти розуміння). Як показано на фіг.2, буртик 4 утворений плоскими поверхнями 6, що продовжуються по довжині буртика. Наконечник фломастера 5 може вироблятися з пористого матеріалу, такого як фетр. Як альтернатива, один або обидва наконечники можуть бути зроблені з відносно жорсткого матеріалу; переважним матеріалом є матеріал, що продається під торговою маркою POREX. Ця пориста, втримуюча рідину речовина, яка тримає форму при взаємодії з поверхнею, наприклад, при взаємодії фломастера з папером, карткою або подібним матеріалом. Однак інші матеріали, що володіють подібними фізичними властивостями, також можуть бути використані. Знімний ковпачок 7 служить для герметичного закриття абсорбуючого наконечника тоді, коли фломастер не використовується. Як видно з фіг.3 і 4, стикувальний елемент 2 містить трубчастий елемент з відкритими кінцями, що має торцеві ковпачки 8, розділену трубчастим корпусом 9. Внутрішня форма і розміри кожного торцевого ковпачка 8 доповнюють форму і розміри буртика 4 фломастера 1. Таким чином, внутрішні розміри кожного торцевого ковпачка 8 стикувального елемента 2 трохи більше, ніж зовнішні розміри буртика 4, що дозволяє кожний буртик 4, при використанні, відносно щільно вмістити всередині відповідних торцевих ковпачків 8. Як видно з фіг.3, кожний ковпачок 8 містить зовнішню і внутрішню секції 11, 12, відповідно, розділені окружним прорізом 14 і сполучені разом за допомогою чотирьох подовжньо виконаних ніжок 15 (показана тільки одна для кожного ковпачка), розташованих, звичайно, рівновіддалено по колу наконечника. Як видно, кожний проріз 14 знаходиться в площині, перпендикулярній подовжній осі ковпачка. Однак дана площина може бути нахилена відносно подовжньої осі ковпачка. Ніжки, як показано, продовжуються, в основному, паралельно подовжній осі ковпачка, але можуть бути також нахилені до неї. Також, форма кожної ніжки може відрізнятися від показаної. Кожна ніжка 15 розташована всередині подовжньо проходячого отвору 16. Розміри прорізів 14, отворів 16 і ніжок 15 вибираються таким чином, щоб дозволити протилежним кромкам кожного прорізу 14 переміщатися у напрямі один до одного і прилягати після повороту однієї секції ковпачка відносно іншої сек 91997 8 ції ковпачка. Поворот однієї секції ковпачка відносно іншої можливий через наявність прорізу 14, отвору 16 і відносно тонких ніжок 15. Даний поворот ефективно зменшує висоту ковпачка. Як наочніше видно на фіг.4, вузол ковпачків 8 і трубчастого корпусу 9 розташовується всередині трубчастого корпусу 10. Кожний ковпачок 8 має внутрішню трубчасту бічну стінку, утворену множиною плоских внутрішніх поверхонь, що подовжньо продовжуються 17 (див. фіг. 5) і кільцевими перегородками 15. Фломастери 1 показані на фіг.4 з їх буртиками 4, а абсорбуючі наконечники 5 розташовуються всередині ковпачків 8 стикувального елемента 2. Прі такому розташуванні, плоскі поверхні 6 кожного буртика примикають і зчеплюються з плоскими внутрішніми поверхнями 17 відповідного ковпачка 8. Данное зчеплення запобігає відносному обертанню між фломастером 1 і стикувальним елементом 2. Наружний ободок 21 кожного ковпачка діє як прилегла поверхня, яка взаємодіє з торцевою поверхнею 19 кожного фломастера 1 для контролю відстані, на яку наконечники можуть проникати в стикувальний елемент. Як видно з фіг.4, в позиції стиковки наконечники 5 проникають в трубчастий корпус 9, але рознесені на відносно малу відстань. Упорна втулка 22 наконечника кожного фломастера виступає разом з наконечником у відповідний відкритий кінець трубчастого корпусу. Для переміщення наконечників в контакт один з одним, один або обидва фломастери 1 повертаються або закручуються вручну в обмежених межах, таким чином викликаючи поворот однієї або кожної секцій 11 ковпачка відносно однієї або кожної секції 12 ковпачка і таким чином зменшуючи ефективну висоту одного або кожного ковпачка, забезпечуючи можливість контакту наконечників один з одним. Опісля декількох секунд фломастер або фломастери відпускаються, що спричиняє повернення секцій ковпачка в початкові положення і виведення наконечників фломастера з контакту. Описане обмежене переміщення між наконечниками може бути досягнуте варіантами виконання, відмінними від описаного. Так, проріз 14, ніжки 15 і отвори 16 можуть бути розташовані всередині стінки трубчастого корпусу 9 замість ковпачків 8. Также, один або кожний ковпачок може бути сполучений з трубчастим корпусом таким способом, щоб було можливе обмежене відносне переміщення одного або обох ковпачків відносно корпусу в напрямі, як правило, паралельному подовжньої осі корпусу 9. Так, ковпачки можуть не бути виконані за одне ціле з корпусом 9, але з можливістю руху з ковзанням у напрямі до корпусу і від нього. При такому розташуванні необхідне відносне переміщення може бути досягнуте додатком тиску пальців до кінця одного або обох фломастерів, що втримуються всередині ковпачків. Може бути встановлена пружина між прилеглими торцями кожного ковпачка 8 і корпусу 9 для того, щоб примусити ковпачки повернутися в їх початкові положення, як тільки тиск пальців припиниться. При використанні зображеного пристрою, фломастери 1, що містять різні барвники, вставляються у відкриті кінці ковпачків 8, як показано на 9 фіг.6. Як описано вище, в такому положенні наконечники кожного фломастера 1 виступають в трубчастий корпус 9, але знаходяться на відстані один від одного. Потім один або обидва ковпачка повертаються, щоб викликати зіткнення наконечників один з одним на декілька секунд, і потім звільняються для розділення наконечників. Звичайно час контакту складає приблизно 5 секунд. Такий контакт між наконечниками дозволяє передати кольоровий барвник від одного наконечника іншому. Для сприяння цій передачі, переважно, щоб стикувальний елемент утримувався в такому положенні, що один фломастер знаходиться вище за інший. Стикувальний елемент 2 утворює канал для барвника між наконечниками і запобігає витоку барвника з пристрою. Необхідність в фізичному обертанні або закрученні одного або двох фломастерів для досягнення необхідного контакту між наконечниками фломастерів гарантує, що передача барвника буде відбуватися лише через короткий, але контрольований проміжок часу. Також, ретельним підбором розмірів прорізів 4, ніжок 15 і отворів 16, тиск при зіткненні між наконечниками може бути мінімізований. 91997 10 За допомогою описаного пристрою здійснюється ефективна і послідовна зміна кольору. Коли фломастер, що віддає рідину, видаляється з стикувального елемента, він може бути використаний для виконання однієї або ряду ліній, які спочатку мають перший колір (колір відданий іншим фломастером), який поступово і послідовно міняється на другий колір (оригінальний колір даного фломастера). Колір лінії між цими двома діаметрально протилежними кольорами поступово міняється по довжині лінії або у міру руху лінії уперед. Кількість змінних кольорів може, звичайно, здійснюватися простим відповідним вибором оригінального і донорського кольорів. Так, донорською рідиною може бути, наприклад, вода. У такому випадку, лінія, що проводиться, буде, по суті, містити лінію, яка на початку прозора, але поступово стає кольоровою у міру просування лінії. Потрібно враховувати, що вищезазначене є тільки прикладом фломастерів відповідно до винаходу і що різні модифікації можуть бути легко здійснені без відходу від істинного об'єму описаного винаходу. 11 Комп’ютерна верстка Д. Шеверун 91997 Підписне 12 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
