Симетрична куля котушкової форми

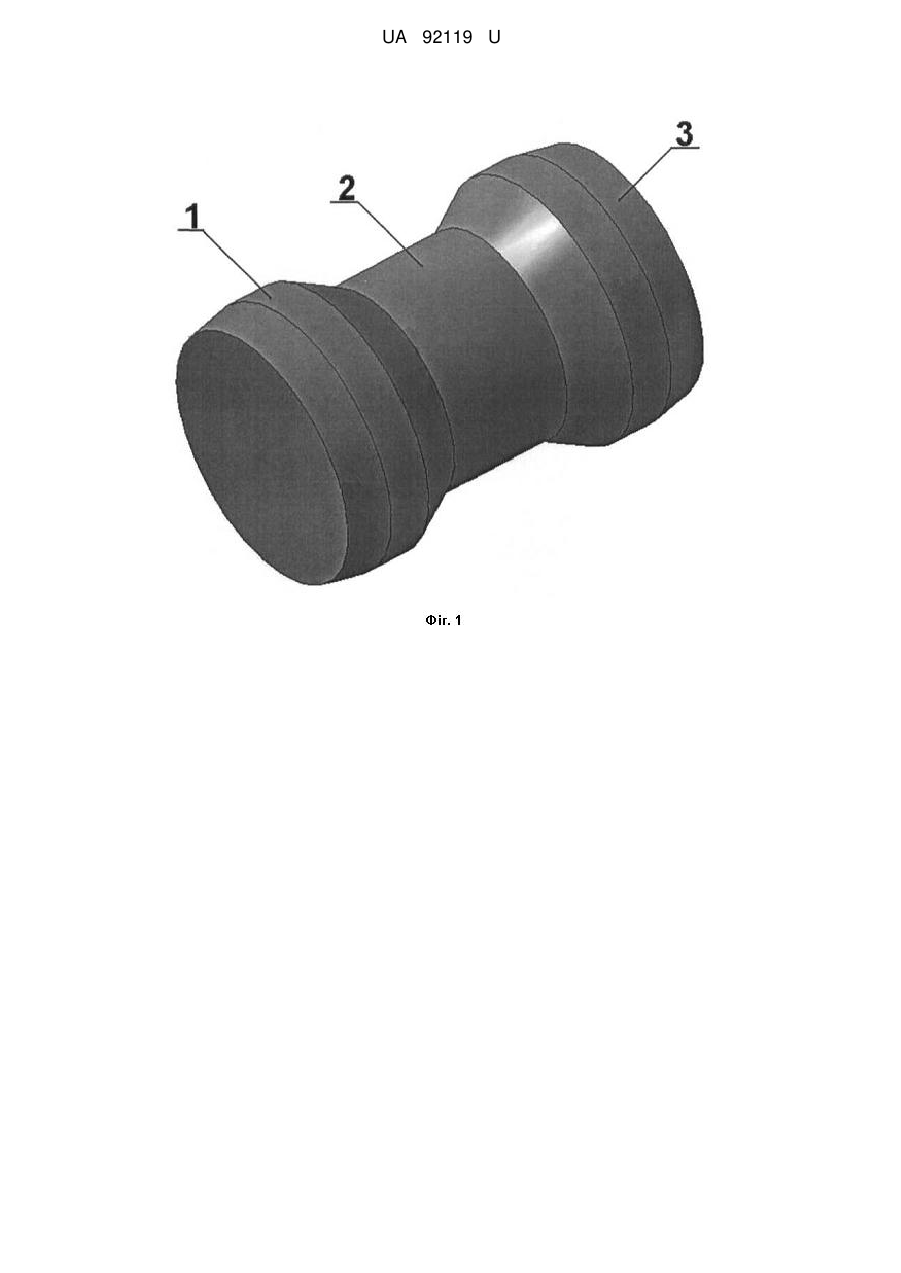

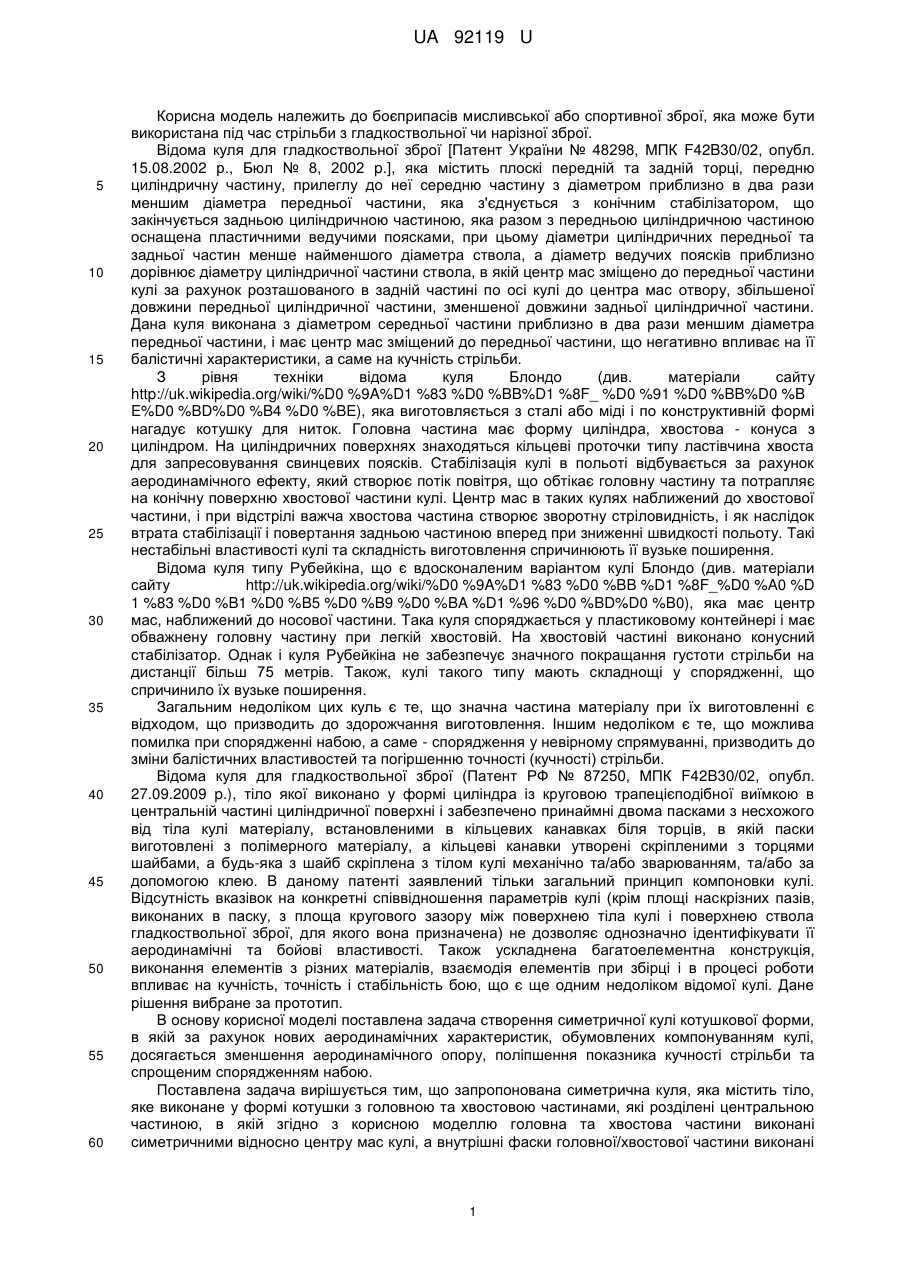

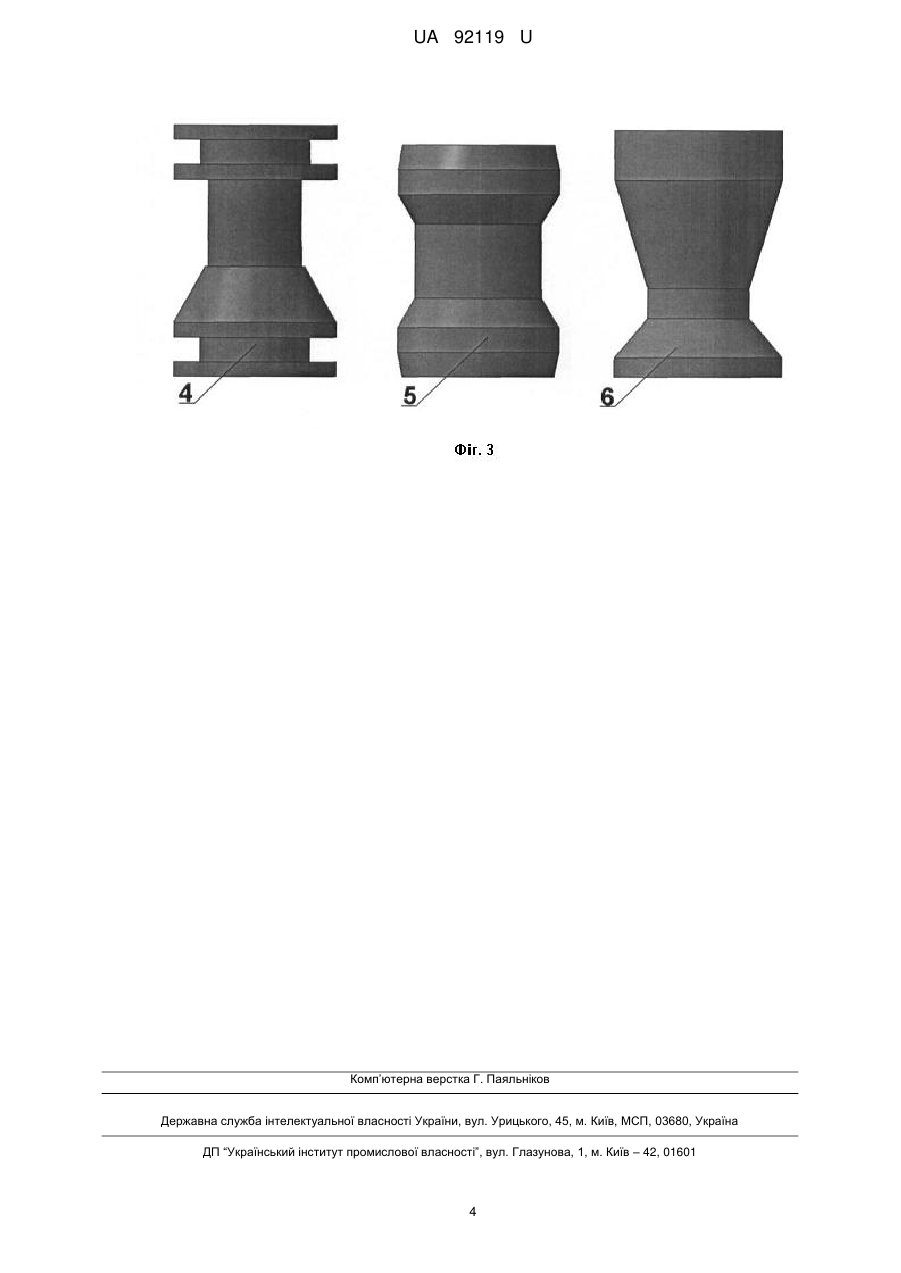

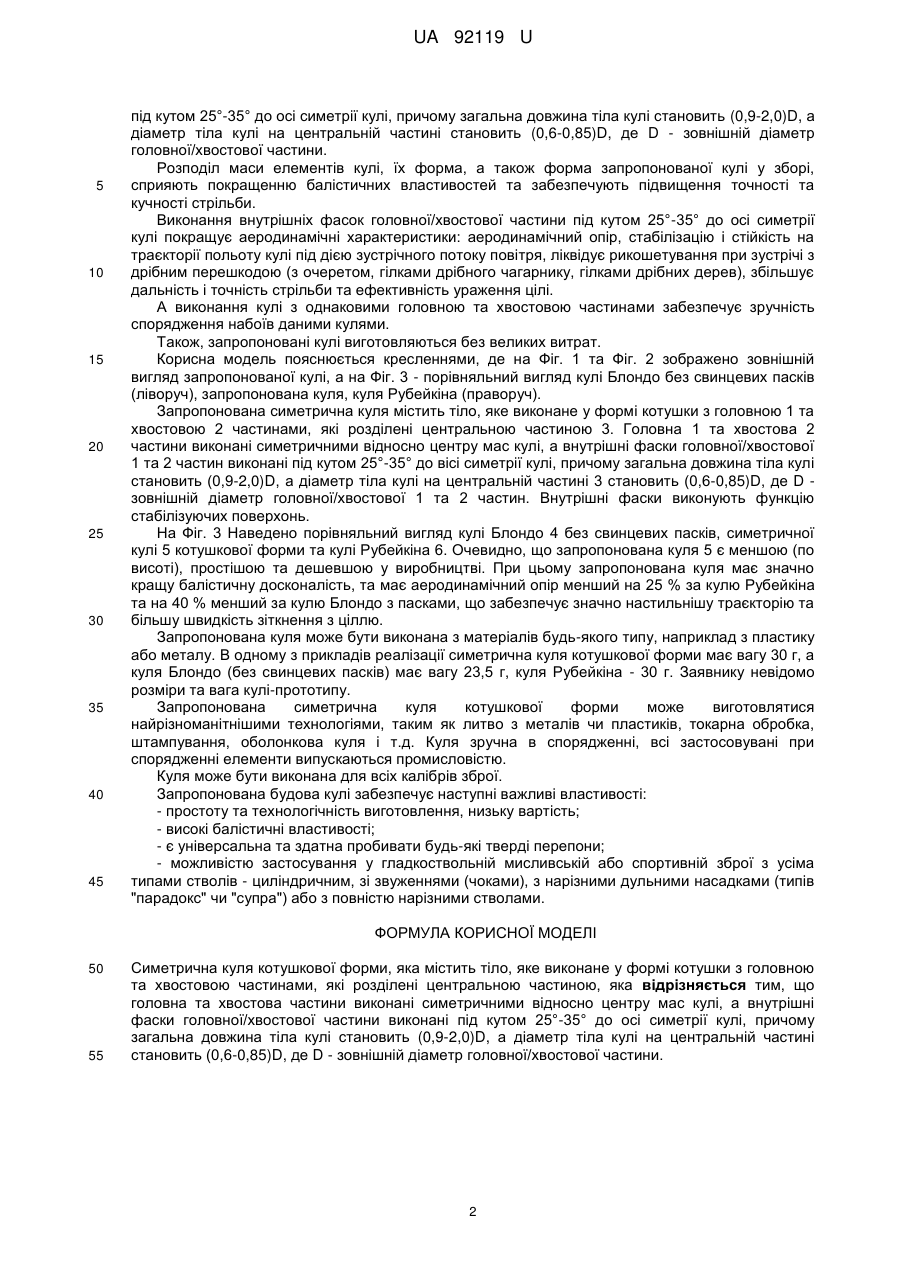

Реферат: UA 92119 U UA 92119 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до боєприпасів мисливської або спортивної зброї, яка може бути використана під час стрільби з гладкоствольної чи нарізної зброї. Відома куля для гладкоствольної зброї [Патент України № 48298, МПК F42B30/02, опубл. 15.08.2002 р., Бюл № 8, 2002 p.], яка містить плоскі передній та задній торці, передню циліндричну частину, прилеглу до неї середню частину з діаметром приблизно в два рази меншим діаметра передньої частини, яка з'єднується з конічним стабілізатором, що закінчується задньою циліндричною частиною, яка разом з передньою циліндричною частиною оснащена пластичними ведучими поясками, при цьому діаметри циліндричних передньої та задньої частин менше найменшого діаметра ствола, а діаметр ведучих поясків приблизно дорівнює діаметру циліндричної частини ствола, в якій центр мас зміщено до передньої частини кулі за рахунок розташованого в задній частині по осі кулі до центра мас отвору, збільшеної довжини передньої циліндричної частини, зменшеної довжини задньої циліндричної частини. Дана куля виконана з діаметром середньої частини приблизно в два рази меншим діаметра передньої частини, і має центр мас зміщений до передньої частини, що негативно впливає на її балістичні характеристики, а саме на кучність стрільби. З рівня техніки відома куля Блондо (див. матеріали сайту http://uk.wikipedia.org/wiki/%D0 %9A%D1 %83 %D0 %BB%D1 %8F_ %D0 %91 %D0 %BB%D0 %B E%D0 %BD%D0 %B4 %D0 %BE), яка виготовляється з сталі або міді і по конструктивній формі нагадує котушку для ниток. Головна частина має форму циліндра, хвостова - конуса з циліндром. На циліндричних поверхнях знаходяться кільцеві проточки типу ластівчина хвоста для запресовування свинцевих поясків. Стабілізація кулі в польоті відбувається за рахунок аеродинамічного ефекту, який створює потік повітря, що обтікає головну частину та потрапляє на конічну поверхню хвостової частини кулі. Центр мас в таких кулях наближений до хвостової частини, і при відстрілі важча хвостова частина створює зворотну стріловидність, і як наслідок втрата стабілізації і повертання задньою частиною вперед при зниженні швидкості польоту. Такі нестабільні властивості кулі та складність виготовлення спричинюють її вузьке поширення. Відома куля типу Рубейкіна, що є вдосконаленим варіантом кулі Блондо (див. матеріали сайту http://uk.wikipedia.org/wiki/%D0 %9A%D1 %83 %D0 %BB %D1 %8F_%D0 %A0 %D 1 %83 %D0 %B1 %D0 %B5 %D0 %B9 %D0 %BA %D1 %96 %D0 %BD%D0 %B0), яка має центр мас, наближений до носової частини. Така куля споряджається у пластиковому контейнері і має обважнену головну частину при легкій хвостовій. На хвостовій частині виконано конусний стабілізатор. Однак і куля Рубейкіна не забезпечує значного покращання густоти стрільби на дистанції більш 75 метрів. Також, кулі такого типу мають складнощі у спорядженні, що спричинило їх вузьке поширення. Загальним недоліком цих куль є те, що значна частина матеріалу при їх виготовленні є відходом, що призводить до здорожчання виготовлення. Іншим недоліком є те, що можлива помилка при спорядженні набою, а саме - спорядження у невірному спрямуванні, призводить до зміни балістичних властивостей та погіршенню точності (кучності) стрільби. Відома куля для гладкоствольної зброї (Патент РФ № 87250, МПК F42B30/02, опубл. 27.09.2009 p.), тіло якої виконано у формі циліндра із круговою трапецієподібної виїмкою в центральній частині циліндричної поверхні і забезпечено принаймні двома пасками з несхожого від тіла кулі матеріалу, встановленими в кільцевих канавках біля торців, в якій паски виготовлені з полімерного матеріалу, а кільцеві канавки утворені скріпленими з торцями шайбами, а будь-яка з шайб скріплена з тілом кулі механічно та/або зварюванням, та/або за допомогою клею. В даному патенті заявлений тільки загальний принцип компоновки кулі. Відсутність вказівок на конкретні співвідношення параметрів кулі (крім площі наскрізних пазів, виконаних в паску, з площа кругового зазору між поверхнею тіла кулі і поверхнею ствола гладкоствольної зброї, для якого вона призначена) не дозволяє однозначно ідентифікувати її аеродинамічні та бойові властивості. Також ускладнена багатоелементна конструкція, виконання елементів з різних матеріалів, взаємодія елементів при збірці і в процесі роботи впливає на кучність, точність і стабільність бою, що є ще одним недоліком відомої кулі. Дане рішення вибране за прототип. В основу корисної моделі поставлена задача створення симетричної кулі котушкової форми, в якій за рахунок нових аеродинамічних характеристик, обумовлених компонуванням кулі, досягається зменшення аеродинамічного опору, поліпшення показника кучності стрільби та спрощеним спорядженням набою. Поставлена задача вирішується тим, що запропонована симетрична куля, яка містить тіло, яке виконане у формі котушки з головною та хвостовою частинами, які розділені центральною частиною, в якій згідно з корисною моделлю головна та хвостова частини виконані симетричними відносно центру мас кулі, а внутрішні фаски головної/хвостової частини виконані 1 UA 92119 U 5 10 15 20 25 30 35 40 45 під кутом 25°-35° до осі симетрії кулі, причому загальна довжина тіла кулі становить (0,9-2,0)D, а діаметр тіла кулі на центральній частині становить (0,6-0,85)D, де D - зовнішній діаметр головної/хвостової частини. Розподіл маси елементів кулі, їх форма, а також форма запропонованої кулі у зборі, сприяють покращенню балістичних властивостей та забезпечують підвищення точності та кучності стрільби. Виконання внутрішніх фасок головної/хвостової частини під кутом 25°-35° до осі симетрії кулі покращує аеродинамічні характеристики: аеродинамічний опір, стабілізацію і стійкість на траєкторії польоту кулі під дією зустрічного потоку повітря, ліквідує рикошетування при зустрічі з дрібним перешкодою (з очеретом, гілками дрібного чагарнику, гілками дрібних дерев), збільшує дальність і точність стрільби та ефективність ураження цілі. А виконання кулі з однаковими головною та хвостовою частинами забезпечує зручність спорядження набоїв даними кулями. Також, запропоновані кулі виготовляються без великих витрат. Корисна модель пояснюється кресленнями, де на Фіг. 1 та Фіг. 2 зображено зовнішній вигляд запропонованої кулі, а на Фіг. 3 - порівняльний вигляд кулі Блондо без свинцевих пасків (ліворуч), запропонована куля, куля Рубейкіна (праворуч). Запропонована симетрична куля містить тіло, яке виконане у формі котушки з головною 1 та хвостовою 2 частинами, які розділені центральною частиною 3. Головна 1 та хвостова 2 частини виконані симетричними відносно центру мас кулі, а внутрішні фаски головної/хвостової 1 та 2 частин виконані під кутом 25°-35° до вісі симетрії кулі, причому загальна довжина тіла кулі становить (0,9-2,0)D, а діаметр тіла кулі на центральній частині 3 становить (0,6-0,85)D, де D зовнішній діаметр головної/хвостової 1 та 2 частин. Внутрішні фаски виконують функцію стабілізуючих поверхонь. На Фіг. 3 Наведено порівняльний вигляд кулі Блондо 4 без свинцевих пасків, симетричної кулі 5 котушкової форми та кулі Рубейкіна 6. Очевидно, що запропонована куля 5 є меншою (по висоті), простішою та дешевшою у виробництві. При цьому запропонована куля має значно кращу балістичну досконалість, та має аеродинамічний опір менший на 25 % за кулю Рубейкіна та на 40 % менший за кулю Блондо з пасками, що забезпечує значно настильнішу траєкторію та більшу швидкість зіткнення з ціллю. Запропонована куля може бути виконана з матеріалів будь-якого типу, наприклад з пластику або металу. В одному з прикладів реалізації симетрична куля котушкової форми має вагу 30 г, а куля Блондо (без свинцевих пасків) має вагу 23,5 г, куля Рубейкіна - 30 г. Заявнику невідомо розміри та вага кулі-прототипу. Запропонована симетрична куля котушкової форми може виготовлятися найрізноманітнішими технологіями, таким як литво з металів чи пластиків, токарна обробка, штампування, оболонкова куля і т.д. Куля зручна в спорядженні, всі застосовувані при спорядженні елементи випускаються промисловістю. Куля може бути виконана для всіх калібрів зброї. Запропонована будова кулі забезпечує наступні важливі властивості: - простоту та технологічність виготовлення, низьку вартість; - високі балістичні властивості; - є універсальна та здатна пробивати будь-які тверді перепони; - можливістю застосування у гладкоствольній мисливській або спортивній зброї з усіма типами стволів - циліндричним, зі звуженнями (чоками), з нарізними дульними насадками (типів "парадокс" чи "супра") або з повністю нарізними стволами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Симетрична куля котушкової форми, яка містить тіло, яке виконане у формі котушки з головною та хвостовою частинами, які розділені центральною частиною, яка відрізняється тим, що головна та хвостова частини виконані симетричними відносно центру мас кулі, а внутрішні фаски головної/хвостової частини виконані під кутом 25°-35° до осі симетрії кулі, причому загальна довжина тіла кулі становить (0,9-2,0)D, а діаметр тіла кулі на центральній частині становить (0,6-0,85)D, де D - зовнішній діаметр головної/хвостової частини. 2 UA 92119 U 3 UA 92119 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
