Зубчаста муфта

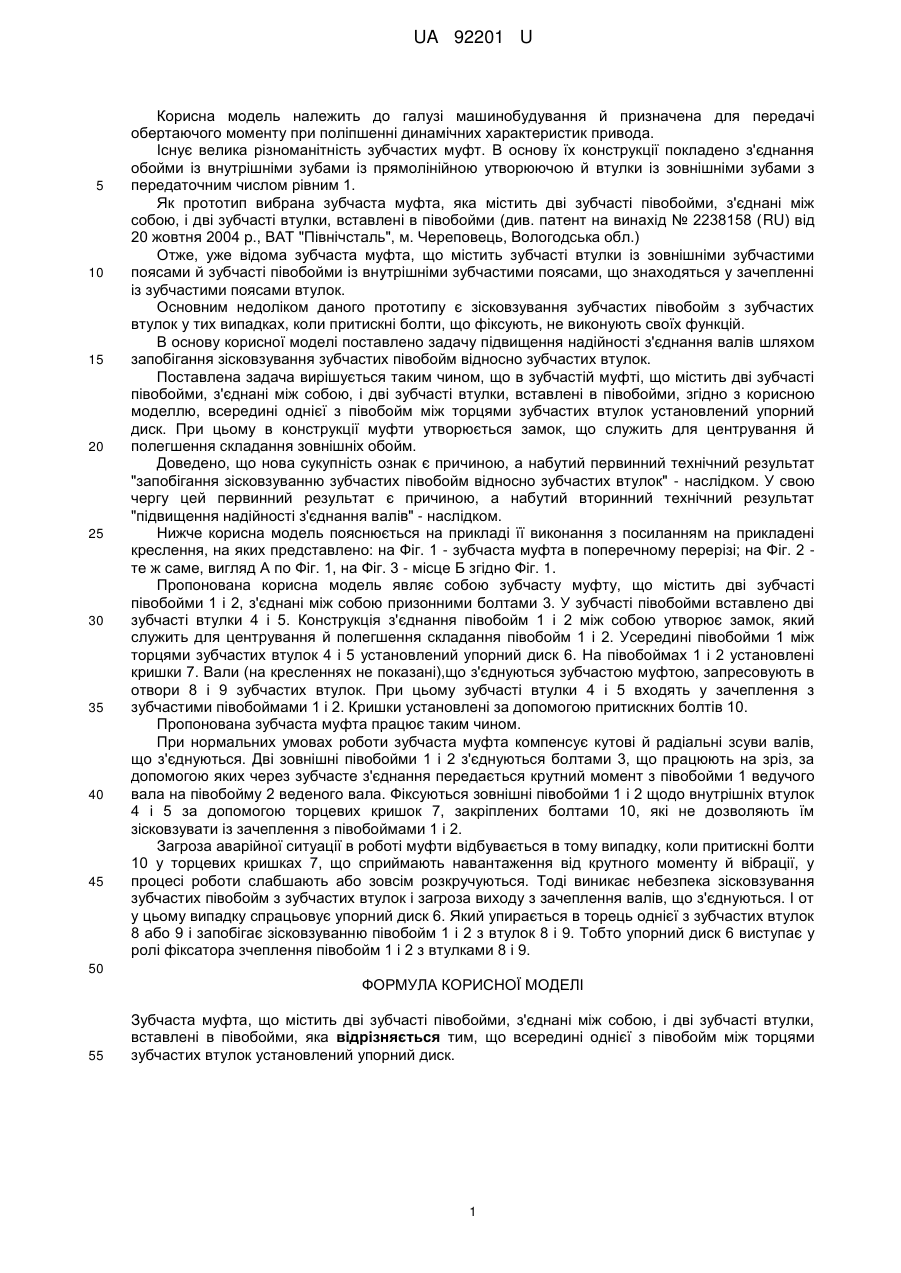

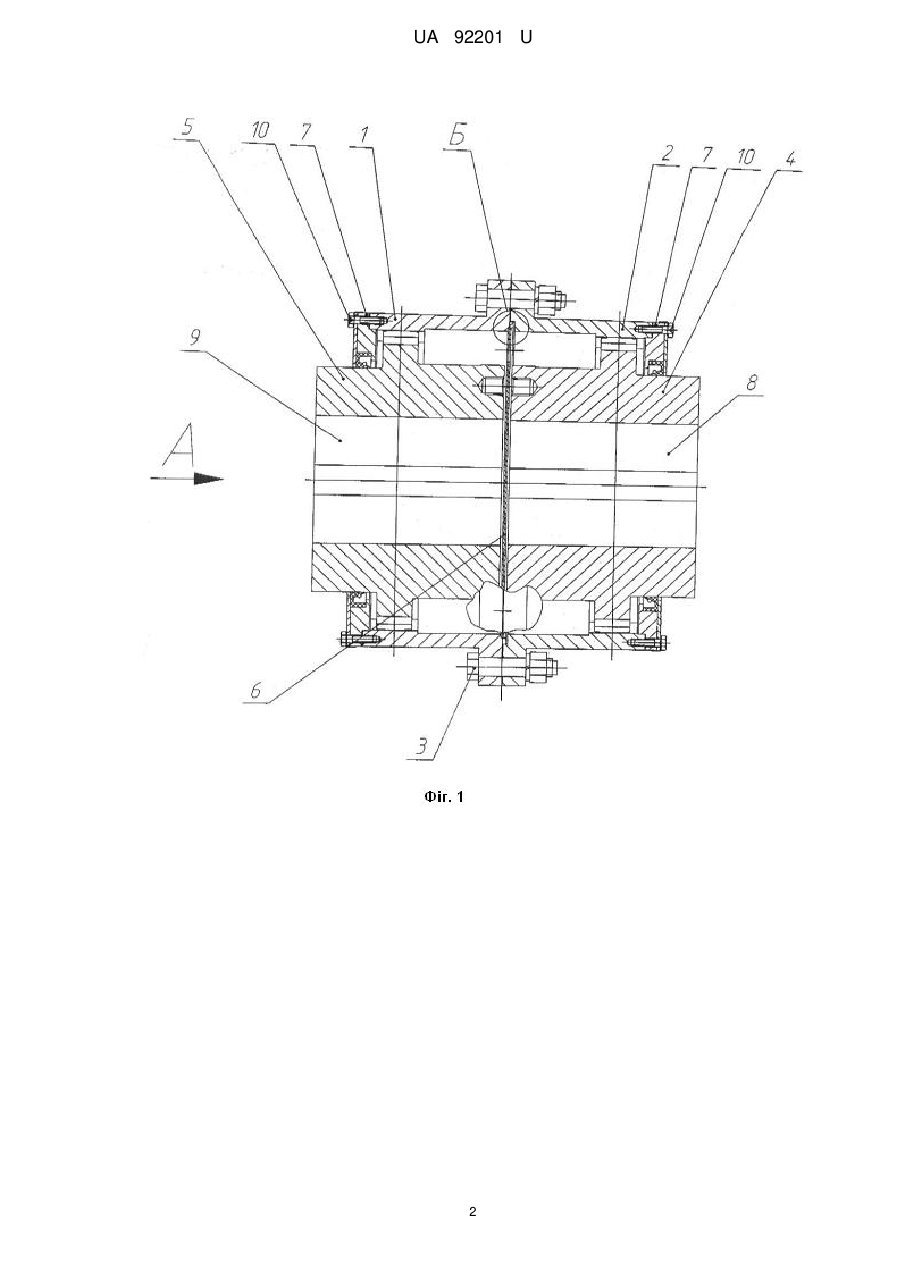

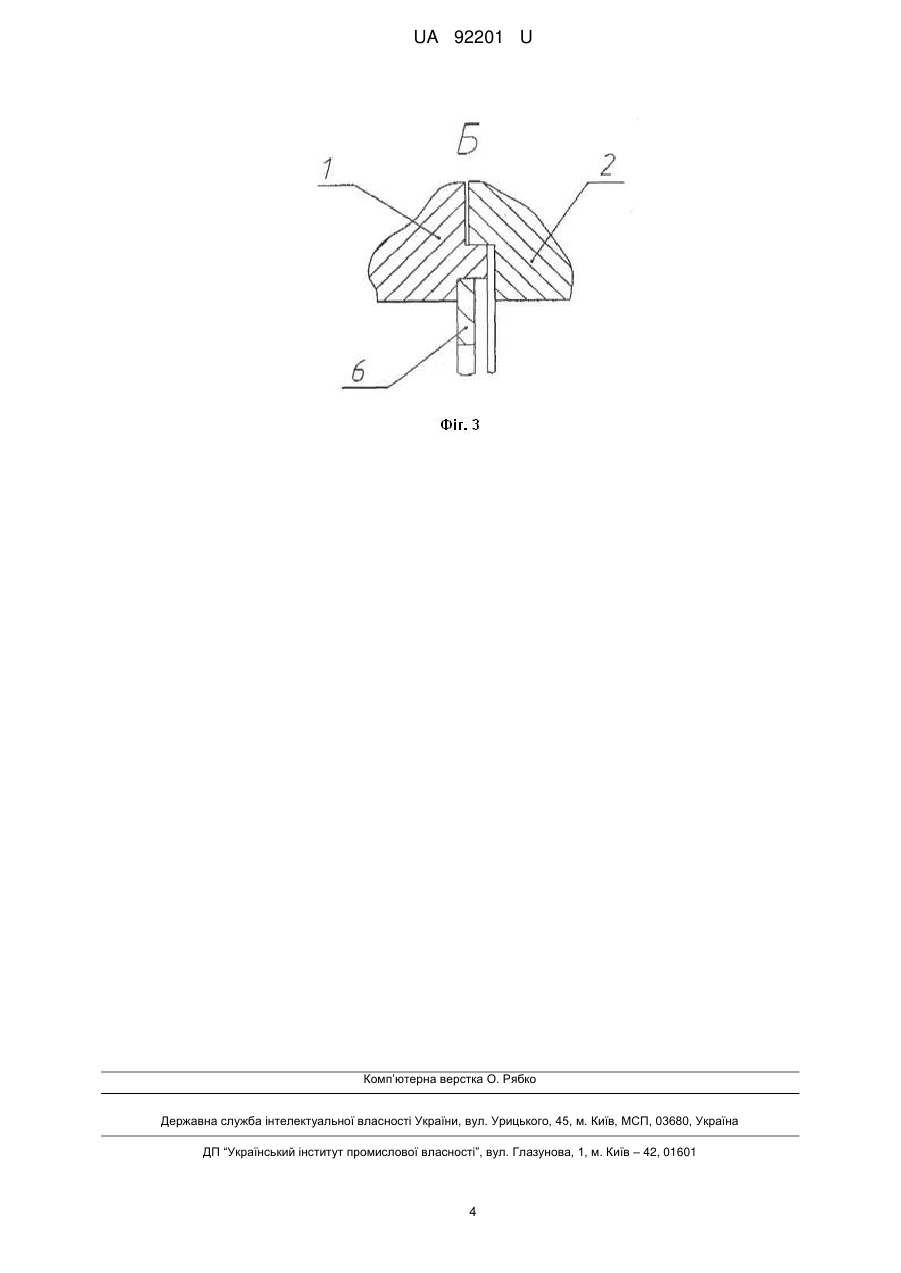

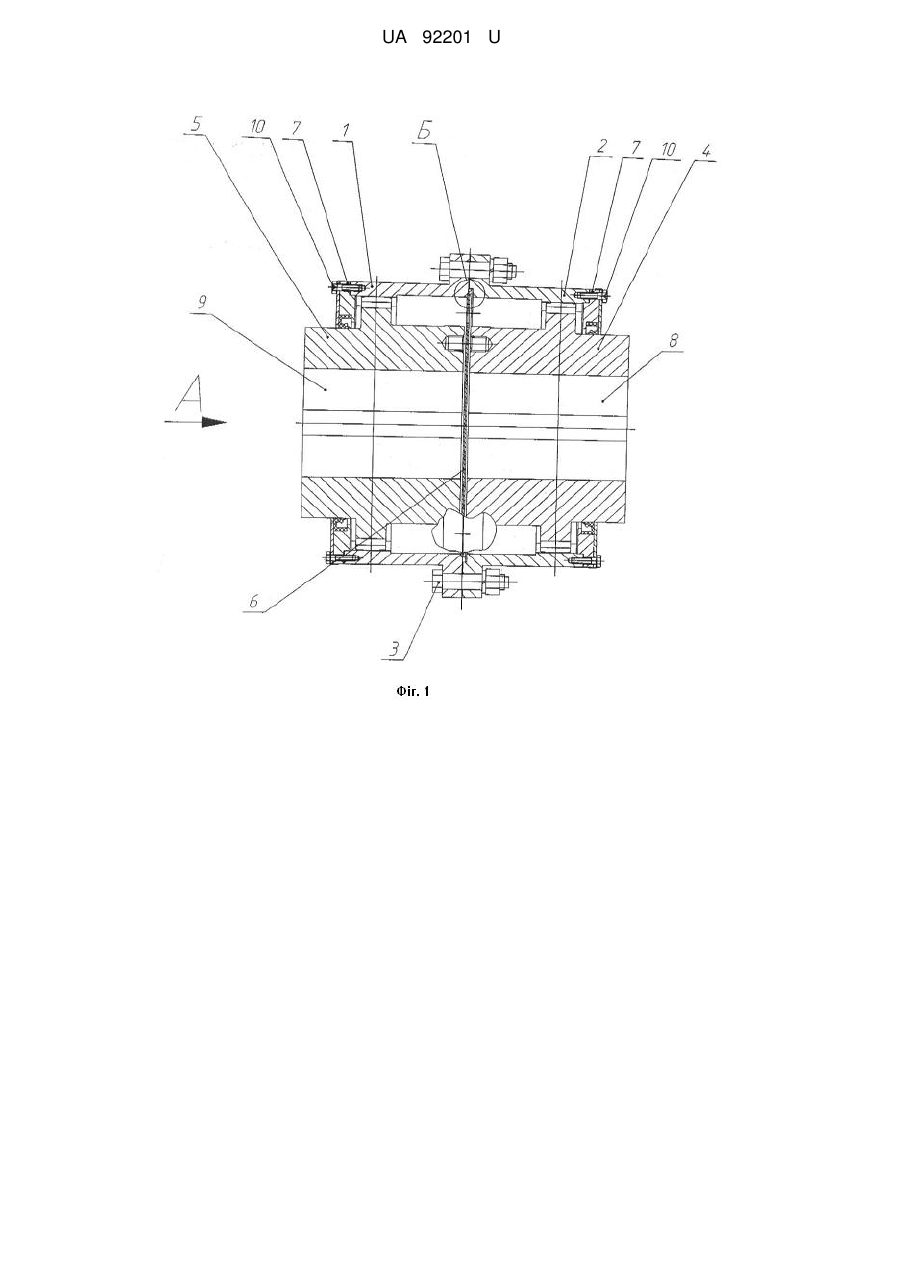

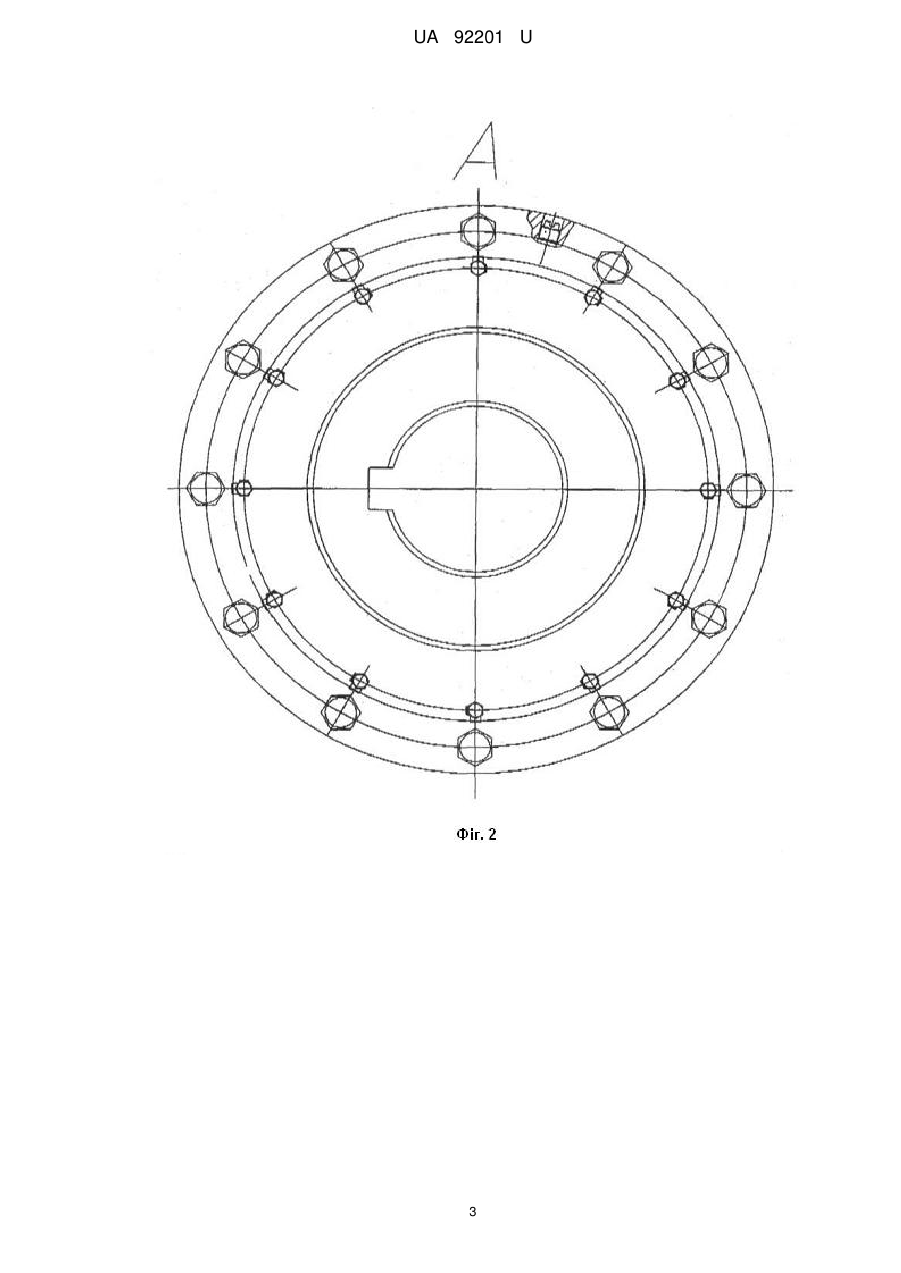

Реферат: Зубчаста муфта містить дві зубчасті півобойми, з'єднані між собою, і дві зубчасті втулки, вставлені в півобойми, яка відрізняється тим, що всередині однієї з півобойм між торцями зубчастих втулок установлений упорний диск. UA 92201 U (12) UA 92201 U UA 92201 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування й призначена для передачі обертаючого моменту при поліпшенні динамічних характеристик привода. Існує велика різноманітність зубчастих муфт. В основу їх конструкції покладено з'єднання обойми із внутрішніми зубами із прямолінійною утворюючою й втулки із зовнішніми зубами з передаточним числом рівним 1. Як прототип вибрана зубчаста муфта, яка містить дві зубчасті півобойми, з'єднані між собою, і дві зубчасті втулки, вставлені в півобойми (див. патент на винахід № 2238158 (RU) від 20 жовтня 2004 p., ВАТ "Північсталь", м. Череповець, Вологодська обл.) Отже, уже відома зубчаста муфта, що містить зубчасті втулки із зовнішніми зубчастими поясами й зубчасті півобойми із внутрішніми зубчастими поясами, що знаходяться у зачепленні із зубчастими поясами втулок. Основним недоліком даного прототипу є зісковзування зубчастих півобойм з зубчастих втулок у тих випадках, коли притискні болти, що фіксують, не виконують своїх функцій. В основу корисної моделі поставлено задачу підвищення надійності з'єднання валів шляхом запобігання зісковзування зубчастих півобойм відносно зубчастих втулок. Поставлена задача вирішується таким чином, що в зубчастій муфті, що містить дві зубчасті півобойми, з'єднані між собою, і дві зубчасті втулки, вставлені в півобойми, згідно з корисною моделлю, всередині однієї з півобойм між торцями зубчастих втулок установлений упорний диск. При цьому в конструкції муфти утворюється замок, що служить для центрування й полегшення складання зовнішніх обойм. Доведено, що нова сукупність ознак є причиною, а набутий первинний технічний результат "запобігання зісковзуванню зубчастих півобойм відносно зубчастих втулок" - наслідком. У свою чергу цей первинний результат є причиною, а набутий вторинний технічний результат "підвищення надійності з'єднання валів" - наслідком. Нижче корисна модель пояснюється на прикладі її виконання з посиланням на прикладені креслення, на яких представлено: на Фіг. 1 - зубчаста муфта в поперечному перерізі; на Фіг. 2 те ж саме, вигляд А по Фіг. 1, на Фіг. 3 - місце Б згідно Фіг. 1. Пропонована корисна модель являє собою зубчасту муфту, що містить дві зубчасті півобойми 1 і 2, з'єднані між собою призонними болтами 3. У зубчасті півобойми вставлено дві зубчасті втулки 4 і 5. Конструкція з'єднання півобойм 1 і 2 між собою утворює замок, який служить для центрування й полегшення складання півобойм 1 і 2. Усередині півобойми 1 між торцями зубчастих втулок 4 і 5 установлений упорний диск 6. На півобоймах 1 і 2 установлені кришки 7. Вали (на кресленнях не показані),що з'єднуються зубчастою муфтою, запресовують в отвори 8 і 9 зубчастих втулок. При цьому зубчасті втулки 4 і 5 входять у зачеплення з зубчастими півобоймами 1 і 2. Кришки установлені за допомогою притискних болтів 10. Пропонована зубчаста муфта працює таким чином. При нормальних умовах роботи зубчаста муфта компенсує кутові й радіальні зсуви валів, що з'єднуються. Дві зовнішні півобойми 1 і 2 з'єднуються болтами 3, що працюють на зріз, за допомогою яких через зубчасте з'єднання передається крутний момент з півобойми 1 ведучого вала на півобойму 2 веденого вала. Фіксуються зовнішні півобойми 1 і 2 щодо внутрішніх втулок 4 і 5 за допомогою торцевих кришок 7, закріплених болтами 10, які не дозволяють їм зісковзувати із зачеплення з півобоймами 1 і 2. Загроза аварійної ситуації в роботі муфти відбувається в тому випадку, коли притискні болти 10 у торцевих кришках 7, що сприймають навантаження від крутного моменту й вібрації, у процесі роботи слабшають або зовсім розкручуються. Тоді виникає небезпека зісковзування зубчастих півобойм з зубчастих втулок і загроза виходу з зачеплення валів, що з'єднуються. І от у цьому випадку спрацьовує упорний диск 6. Який упирається в торець однієї з зубчастих втулок 8 або 9 і запобігає зісковзуванню півобойм 1 і 2 з втулок 8 і 9. Тобто упорний диск 6 виступає у ролі фіксатора зчеплення півобойм 1 і 2 з втулками 8 і 9. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Зубчаста муфта, що містить дві зубчасті півобойми, з'єднані між собою, і дві зубчасті втулки, вставлені в півобойми, яка відрізняється тим, що всередині однієї з півобойм між торцями зубчастих втулок установлений упорний диск. 1 UA 92201 U 2 UA 92201 U 3 UA 92201 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
