Пристрій для дослідження покриття на стійкість до сухого стирання

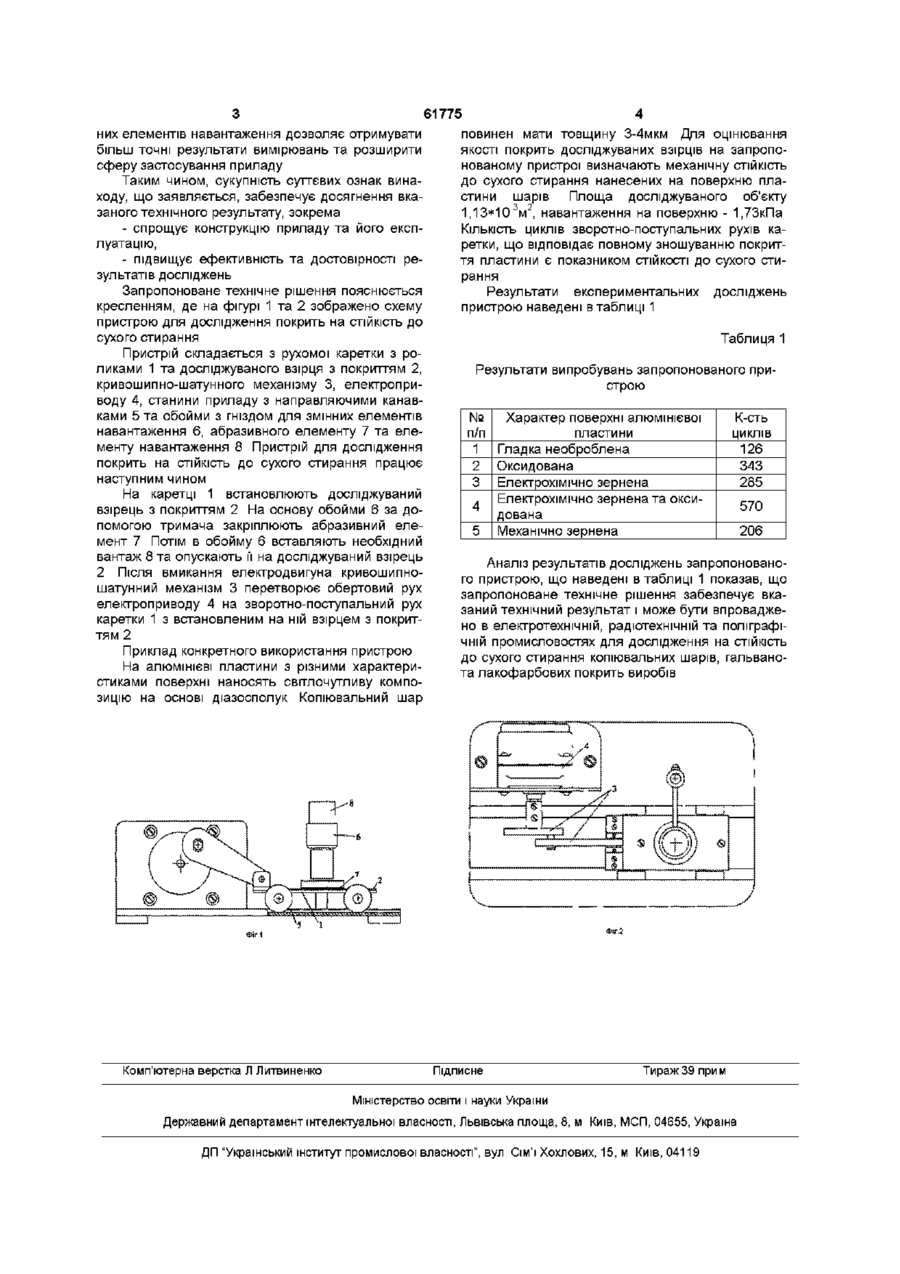

Пристрій для дослідження покриття на СТІЙКІСТЬ до сухого стирання, що складається з рухомої каретки з закріпленим на ній досліджуваним взірцем, кривошипно-шатунного механізму, електроприводу, обойми з гніздом для змінних елементів навантаження, яка встановлена вертикально до площини каретки, абразивного елементу та елементу навантаження, яка відрізняється тим, що каретку з досліджуваним взірцем оснащено роликами, за допомогою яких вона рухається за направляючими площинами, що виконані в станині приладу, а як пристрій змінного навантаження використано обойму з гніздом для змінних елементів навантаження Винахід стосується пристроїв для дослідження покрить на СТІЙКІСТЬ до сухого стирання і може використовуватися в електротехнічній, радіотехнічній та поліграфічній промисловостях для дослідження на СТІЙКІСТЬ до сухого стирання копіювальних шарів, гальвано- та лакофарбових покрить виробів Відомий пристрій для дослідження матеріалів на тертя та зношування складається з основи з встановленого на ній тримача контрвзірця, тримача взірця, вузлів навантаження взірця та контрвзірця та реєстрації сил тертя, приводу обертання тримача контрвзірця [1] Проте відомий пристрій є недостатньо ефективним у проведенні досліджень матеріалів, що обумовлено неможливістю проведення досліджень за змінного навантаження та фрикційного контакту Найближчим технічним рішенням до запропонованого є пристрій для дослідження покрить на СТІЙКІСТЬ до сухого стирання, що складається з корпусу з сферичною поверхнею, сферичної п'яти, що встановлена на сферичну поверхню, для розміщення на ній взірця з покриттям, тримача контртіла, вузла навантаження взірця з покриттям та контртіла, датчики вимірювання моменту тертя та зношування, реєструючий прилад та привід обертання тримача контртіла [2] Проте відомий пристрій не забезпечує достатньої достовірності результатів досліджень, що обумовлено відсутністю змінного навантаження взірців, а також низькою точністю вимірювань та складністю в експлуатації В основу винаходу покладено завдання вдосконалення конструкції пристрою для дослідження покрить на СТІЙКІСТЬ до сухого стирання шляхом зміни конструктивних рішень механізму навантаження досліджуваного взірця з нанесеним на нього покриттям, що спрощує конструкцію запропонованого пристрою та підвищує ефективність та достовірності результатів досліджень Покладене завдання вирішується тим, що в пристрої для дослідження покрить на СТІЙКІСТЬ до сухого стирання, який складається з рухомої каретки з закріпленим на ній досліджуваним взірцем, кривошипно-шатунного механізму, електроприводу, обойми з гніздом для змінних елементів навантажування, яка встановлена вертикально до площини каретки, абразивного елементу та елементу навантаження, згідно винаходу, каретку з досліджуваним взірцем оснащено роликами, за допомогою яких вона рухається за направляючими площинами, що виконані в станині приладу, а в якості пристрою змінного навантаження використано обойму з гніздом для змінних елементів навантаження Використання рухомої каретки запропонованого пристрою на роликах, за допомогою яких вона рухається за направляючими площинами, набагато полегшує його експлуатацію та обслуговування Виконання механізму навантаження досліджуваного взірця у вигляді обойми з гніздом для змін ю (О 61775 повинен мати товщину 3-4мкм Для оцінювання них елементів навантаження дозволяє отримувати якості покрить досліджуваних взірців на запропобільш точні результати вимірювань та розширити нованому пристрої визначають механічну СТІЙКІСТЬ сферу застосування приладу до сухого стирання нанесених на поверхню плаТаким чином, сукупність суттєвих ознак винастини шарів Площа досліджуваного об'єкту ходу, що заявляється, забезпечує досягнення вка3 2 1,13*10 м , навантаження на поверхню - 1,73кПа заного технічного результату, зокрема КІЛЬКІСТЬ ЦИКЛІВ зворотно-поступальних рухів ка- спрощує конструкцію приладу та його експретки, що відповідає повному зношуванню покритлуатацію, тя пластини є показником СТІЙКОСТІ ДО сухого сти- підвищує ефективність та достовірності рерання зультатів досліджень Запропоноване технічне рішення пояснюється Результати експериментальних досліджень кресленням, де на фігурі 1 та 2 зображено схему пристрою наведені в таблиці 1 пристрою для дослідження покрить на СТІЙКІСТЬ до сухого стирання Таблиця 1 Пристрій складається з рухомої каретки з роликами 1 та досліджуваного взірця з покриттям 2, Результати випробувань запропонованого прикривошипно-шатунного механізму 3, електропристрою воду 4, станини приладу з направляючими канавками 5 та обойми з гніздом для змінних елементів № Характер поверхні алюмінієвої К-сть навантаження 6, абразивного елементу 7 та елеп/п пластини ЦИКЛІВ менту навантаження 8 Пристрій для дослідження 1 Гладка необроблена 126 покрить на СТІЙКІСТЬ до сухого стирання працює 2 Оксидована 343 наступним чином 3 Електрохімічно зернена 285 На каретці 1 встановлюють досліджуваний Електрохімічно зернена та окси4 570 взірець з покриттям 2 На основу обойми 6 за додована помогою тримача закріплюють абразивний еле5 Механічно зернена 206 мент 7 Потім В обойму 6 вставляють необхідний вантаж 8 та опускають її на досліджуваний взірець Аналіз результатів досліджень запропоновано2 Після вмикання електродвигуна кривошипного пристрою, що наведені в таблиці 1 показав, що шатунний механізм 3 перетворює обертовий рух запропоноване технічне рішення забезпечує вкаелектроприводу 4 на зворотно-поступальний рух заний технічний результат і може бути впроваджекаретки 1 з встановленим на ній взірцем з покритно в електротехнічній, радіотехнічній та поліграфітям 2 чній промисловостях для дослідження на СТІЙКІСТЬ Приклад конкретного використання пристрою до сухого стирання копіювальних шарів, гальваноНа алюмінієві пластини з різними характерита лакофарбових покрить виробів стиками поверхні наносять світлочутливу композицію на основі діазосполук Копіювальний шар 5 'І Комп'ютерна верстка Л Литвиненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
