Блок хвилелому
Формула / Реферат

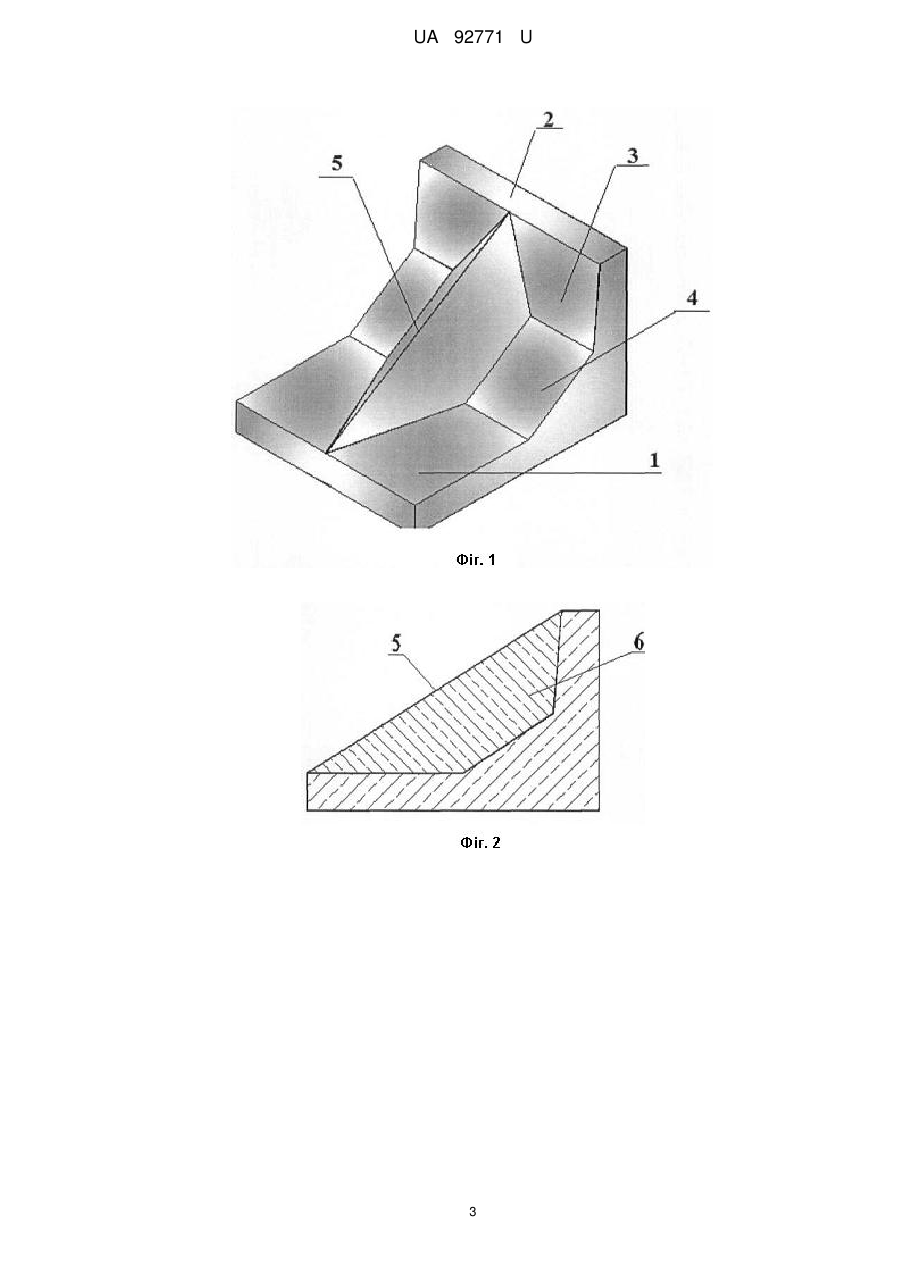

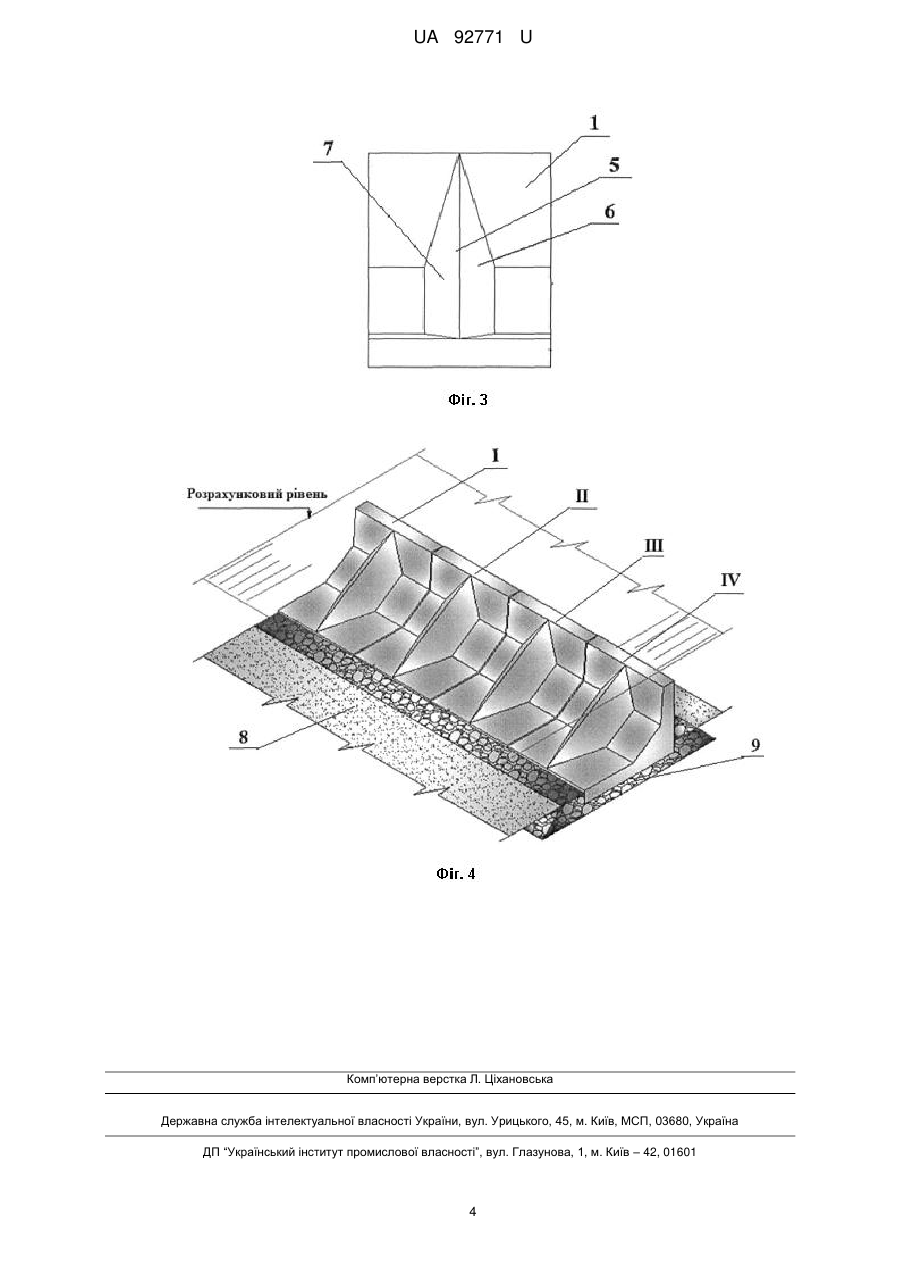

Блок хвилелому, який установлюють в ряд на підводному береговому схилі з іншими аналогічними блоками, що включає нижню і верхню горизонтальні грані, тилову вертикальну грань, бічну похилу грань і фронтальний елемент, який відрізняється тим, що фронтальний елемент виконаний у вигляді двох похилих трапецієподібних граней, що сходяться в передній його частині.
Текст

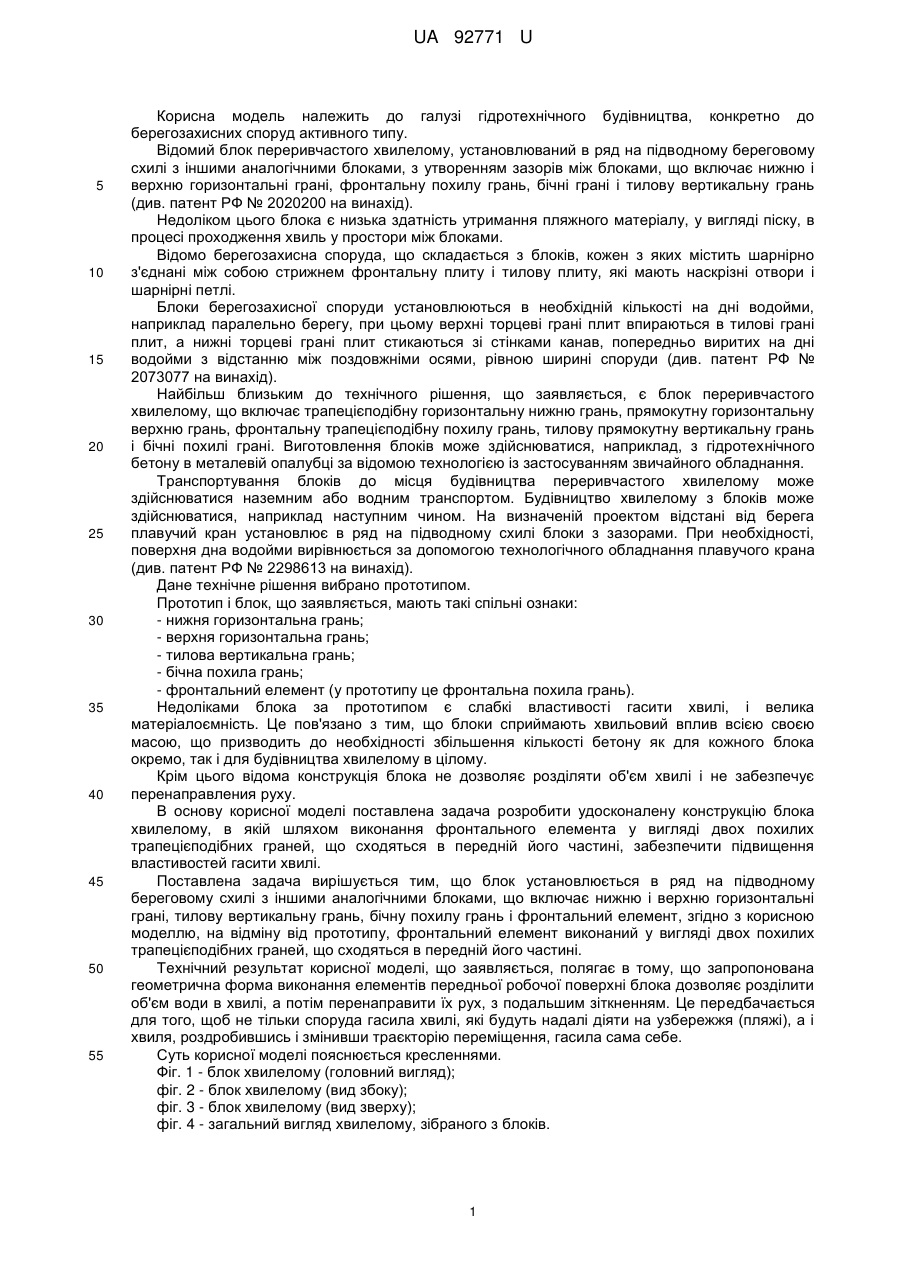

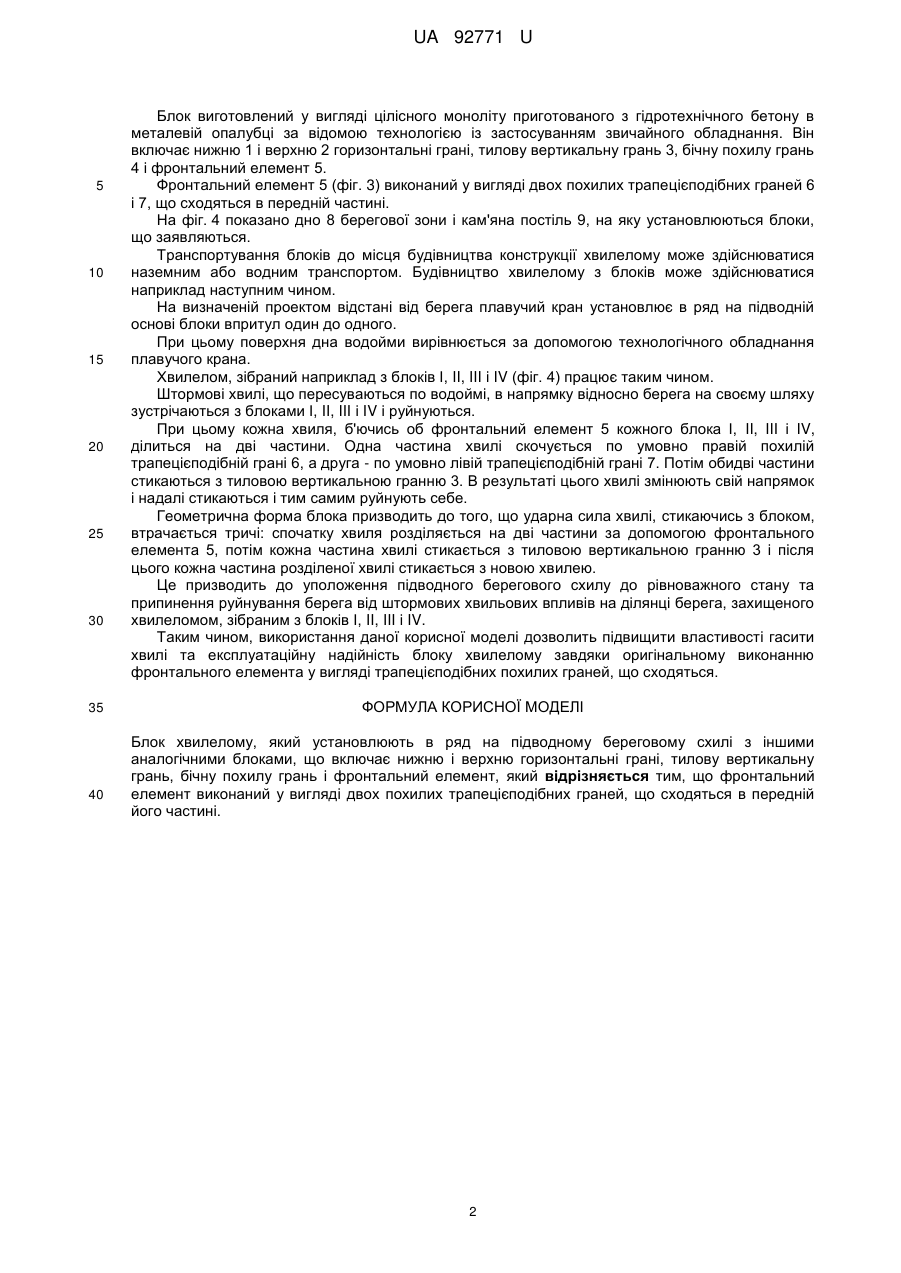

Реферат: UA 92771 U UA 92771 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі гідротехнічного будівництва, конкретно до берегозахисних споруд активного типу. Відомий блок переривчастого хвилелому, установлюваний в ряд на підводному береговому схилі з іншими аналогічними блоками, з утворенням зазорів між блоками, що включає нижню і верхню горизонтальні грані, фронтальну похилу грань, бічні грані і тилову вертикальну грань (див. патент РФ № 2020200 на винахід). Недоліком цього блока є низька здатність утримання пляжного матеріалу, у вигляді піску, в процесі проходження хвиль у простори між блоками. Відомо берегозахисна споруда, що складається з блоків, кожен з яких містить шарнірно з'єднані між собою стрижнем фронтальну плиту і тилову плиту, які мають наскрізні отвори і шарнірні петлі. Блоки берегозахисної споруди установлюються в необхідній кількості на дні водойми, наприклад паралельно берегу, при цьому верхні торцеві грані плит впираються в тилові грані плит, а нижні торцеві грані плит стикаються зі стінками канав, попередньо виритих на дні водойми з відстанню між поздовжніми осями, рівною ширині споруди (див. патент РФ № 2073077 на винахід). Найбільш близьким до технічного рішення, що заявляється, є блок переривчастого хвилелому, що включає трапецієподібну горизонтальну нижню грань, прямокутну горизонтальну верхню грань, фронтальну трапецієподібну похилу грань, тилову прямокутну вертикальну грань і бічні похилі грані. Виготовлення блоків може здійснюватися, наприклад, з гідротехнічного бетону в металевій опалубці за відомою технологією із застосуванням звичайного обладнання. Транспортування блоків до місця будівництва переривчастого хвилелому може здійснюватися наземним або водним транспортом. Будівництво хвилелому з блоків може здійснюватися, наприклад наступним чином. На визначеній проектом відстані від берега плавучий кран установлює в ряд на підводному схилі блоки з зазорами. При необхідності, поверхня дна водойми вирівнюється за допомогою технологічного обладнання плавучого крана (див. патент РФ № 2298613 на винахід). Дане технічне рішення вибрано прототипом. Прототип і блок, що заявляється, мають такі спільні ознаки: - нижня горизонтальна грань; - верхня горизонтальна грань; - тилова вертикальна грань; - бічна похила грань; - фронтальний елемент (у прототипу це фронтальна похила грань). Недоліками блока за прототипом є слабкі властивості гасити хвилі, і велика матеріалоємність. Це пов'язано з тим, що блоки сприймають хвильовий вплив всією своєю масою, що призводить до необхідності збільшення кількості бетону як для кожного блока окремо, так і для будівництва хвилелому в цілому. Крім цього відома конструкція блока не дозволяє розділяти об'єм хвилі і не забезпечує перенаправления руху. В основу корисної моделі поставлена задача розробити удосконалену конструкцію блока хвилелому, в якій шляхом виконання фронтального елемента у вигляді двох похилих трапецієподібних граней, що сходяться в передній його частині, забезпечити підвищення властивостей гасити хвилі. Поставлена задача вирішується тим, що блок установлюється в ряд на підводному береговому схилі з іншими аналогічними блоками, що включає нижню і верхню горизонтальні грані, тилову вертикальну грань, бічну похилу грань і фронтальний елемент, згідно з корисною моделлю, на відміну від прототипу, фронтальний елемент виконаний у вигляді двох похилих трапецієподібних граней, що сходяться в передній його частині. Технічний результат корисної моделі, що заявляється, полягає в тому, що запропонована геометрична форма виконання елементів передньої робочої поверхні блока дозволяє розділити об'єм води в хвилі, а потім перенаправити їх рух, з подальшим зіткненням. Це передбачається для того, щоб не тільки споруда гасила хвилі, які будуть надалі діяти на узбережжя (пляжі), а і хвиля, роздробившись і змінивши траєкторію переміщення, гасила сама себе. Суть корисної моделі пояснюється кресленнями. Фіг. 1 - блок хвилелому (головний вигляд); фіг. 2 - блок хвилелому (вид збоку); фіг. 3 - блок хвилелому (вид зверху); фіг. 4 - загальний вигляд хвилелому, зібраного з блоків. 1 UA 92771 U 5 10 15 20 25 30 35 40 Блок виготовлений у вигляді цілісного моноліту приготованого з гідротехнічного бетону в металевій опалубці за відомою технологією із застосуванням звичайного обладнання. Він включає нижню 1 і верхню 2 горизонтальні грані, тилову вертикальну грань 3, бічну похилу грань 4 і фронтальний елемент 5. Фронтальний елемент 5 (фіг. 3) виконаний у вигляді двох похилих трапецієподібних граней 6 і 7, що сходяться в передній частині. На фіг. 4 показано дно 8 берегової зони і кам'яна постіль 9, на яку установлюються блоки, що заявляються. Транспортування блоків до місця будівництва конструкції хвилелому може здійснюватися наземним або водним транспортом. Будівництво хвилелому з блоків може здійснюватися наприклад наступним чином. На визначеній проектом відстані від берега плавучий кран установлює в ряд на підводній основі блоки впритул один до одного. При цьому поверхня дна водойми вирівнюється за допомогою технологічного обладнання плавучого крана. Хвилелом, зібраний наприклад з блоків І, II, III і IV (фіг. 4) працює таким чином. Штормові хвилі, що пересуваються по водоймі, в напрямку відносно берега на своєму шляху зустрічаються з блоками І, II, III і IV і руйнуються. При цьому кожна хвиля, б'ючись об фронтальний елемент 5 кожного блока І, II, III і IV, ділиться на дві частини. Одна частина хвилі скочується по умовно правій похилій трапецієподібній грані 6, а друга - по умовно лівій трапецієподібній грані 7. Потім обидві частини стикаються з тиловою вертикальною гранню 3. В результаті цього хвилі змінюють свій напрямок і надалі стикаються і тим самим руйнують себе. Геометрична форма блока призводить до того, що ударна сила хвилі, стикаючись з блоком, втрачається тричі: спочатку хвиля розділяється на дві частини за допомогою фронтального елемента 5, потім кожна частина хвилі стикається з тиловою вертикальною гранню 3 і після цього кожна частина розділеної хвилі стикається з новою хвилею. Це призводить до уположення підводного берегового схилу до рівноважного стану та припинення руйнування берега від штормових хвильових впливів на ділянці берега, захищеного хвилеломом, зібраним з блоків І, II, III і IV. Таким чином, використання даної корисної моделі дозволить підвищити властивості гасити хвилі та експлуатаційну надійність блоку хвилелому завдяки оригінальному виконанню фронтального елемента у вигляді трапецієподібних похилих граней, що сходяться. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Блок хвилелому, який установлюють в ряд на підводному береговому схилі з іншими аналогічними блоками, що включає нижню і верхню горизонтальні грані, тилову вертикальну грань, бічну похилу грань і фронтальний елемент, який відрізняється тим, що фронтальний елемент виконаний у вигляді двох похилих трапецієподібних граней, що сходяться в передній його частині. 2 UA 92771 U 3 UA 92771 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
ДивитисяДодаткова інформація
Автори англійськоюSynytsia Roman Valeriiovych
Автори російськоюСиница Роман Валериевич
МПК / Мітки
МПК: E02B 3/06
