Будівельний блок “стегопласт”

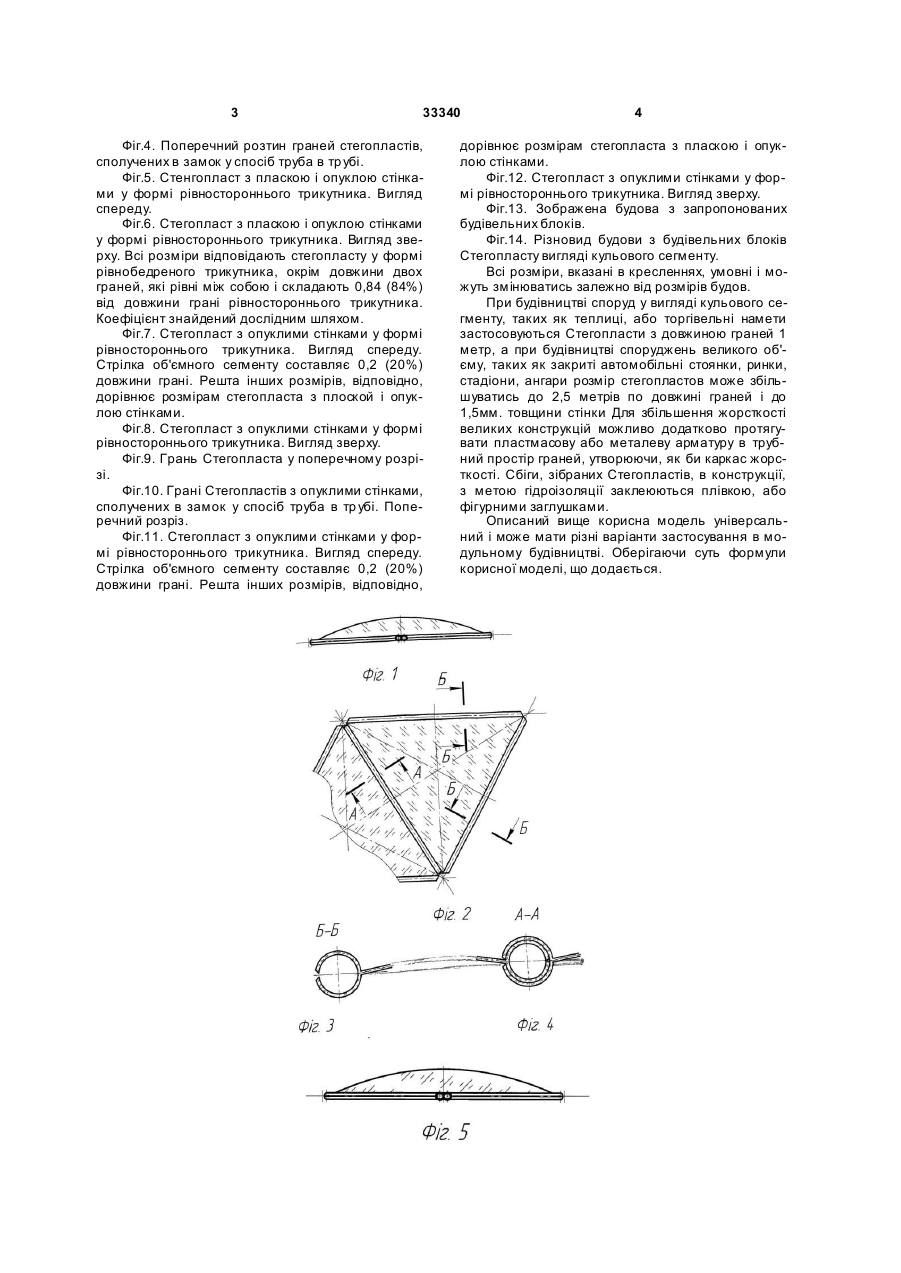

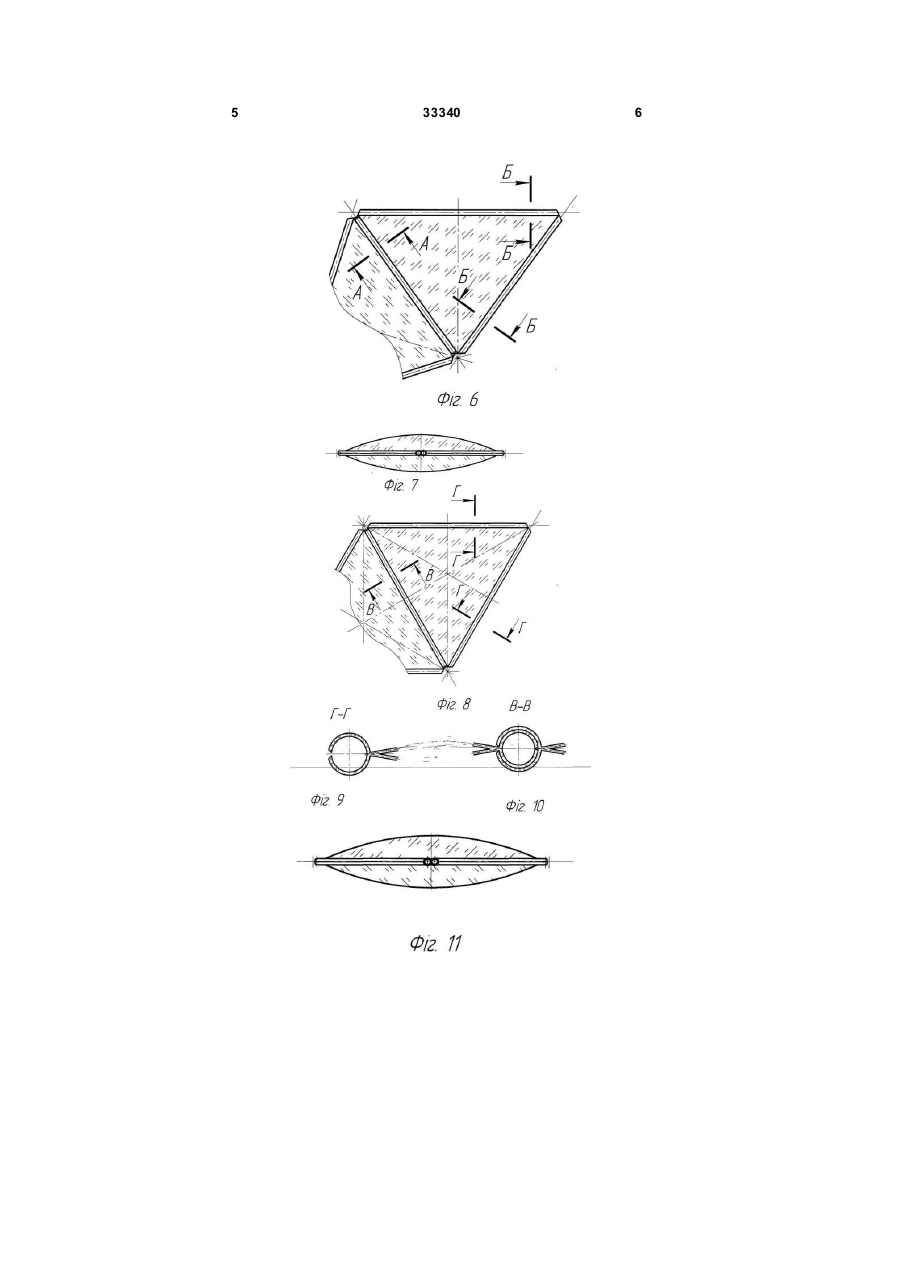

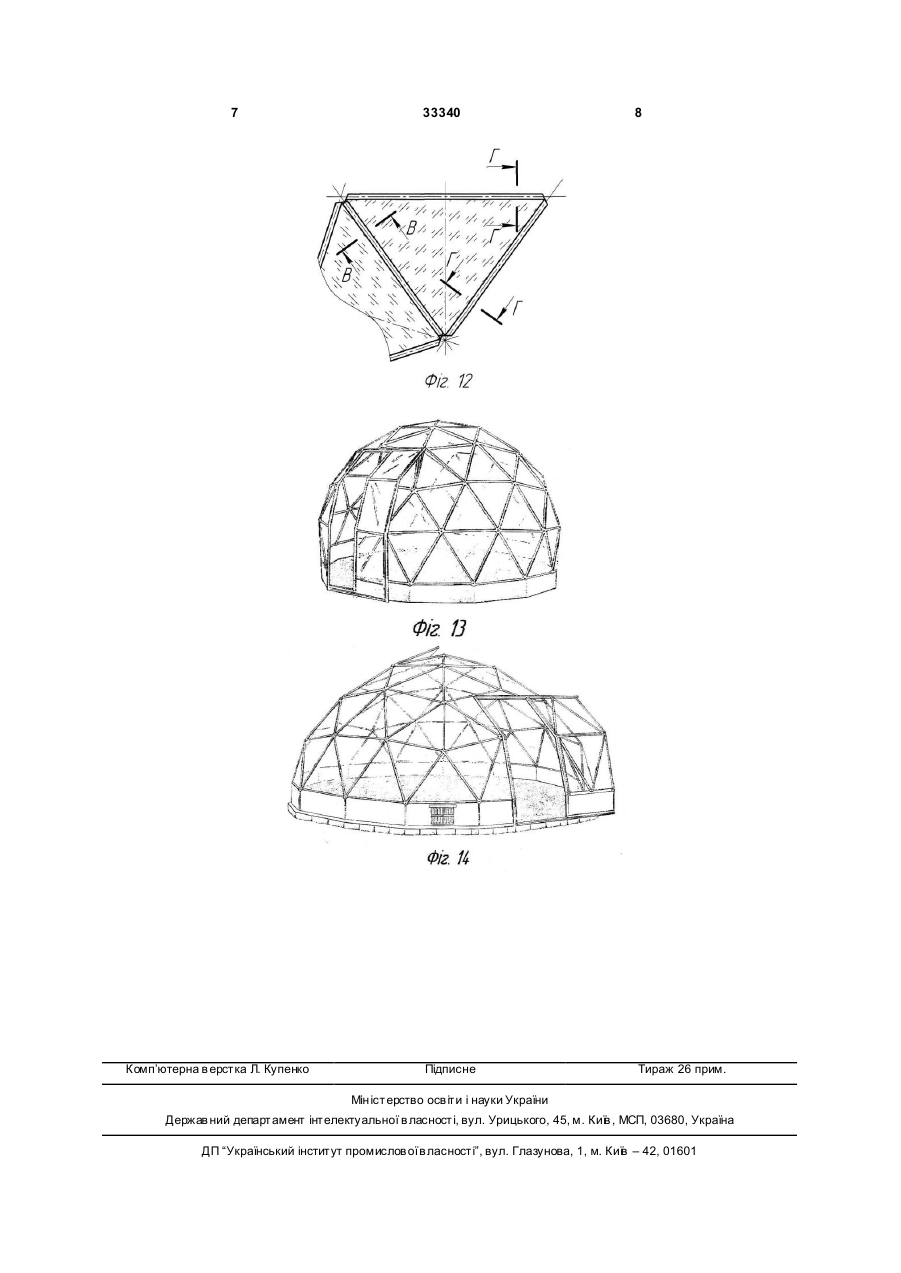

Будівельний блок, який характеризується тим, що виго товлений екструзивним методом з полі 3 33340 Фіг.4. Поперечний розтин граней стегопластів, сполучених в замок у спосіб труба в трубі. Фіг.5. Стенгопласт з пласкою і опуклою стінками у формі рівностороннього трикутника. Вигляд спереду. Фіг.6. Стегопласт з пласкою і опуклою стінками у формі рівностороннього трикутника. Вигляд зверху. Всі розміри відповідають стегопласту у формі рівнобедреного трикутника, окрім довжини двох граней, які рівні між собою і складають 0,84 (84%) від довжини грані рівностороннього трикутника. Коефіцієнт знайдений дослідним шляхом. Фіг.7. Стегопласт з опуклими стінками у формі рівностороннього трикутника. Вигляд спереду. Стрілка об'ємного сегменту составляє 0,2 (20%) довжини грані. Решта інших розмірів, відповідно, дорівнює розмірам стегопласта з плоской і опуклою стінками. Фіг.8. Стегопласт з опуклими стінками у формі рівностороннього трикутника. Вигляд зверху. Фіг.9. Грань Стегопласта у поперечному розрізі. Фіг.10. Грані Стегопластів з опуклими стінками, сполучених в замок у спосіб труба в тр убі. Поперечний розріз. Фіг.11. Стегопласт з опуклими стінками у формі рівностороннього трикутника. Вигляд спереду. Стрілка об'ємного сегменту составляє 0,2 (20%) довжини грані. Решта інших розмірів, відповідно, 4 дорівнює розмірам стегопласта з пласкою і опуклою стінками. Фіг.12. Стегопласт з опуклими стінками у формі рівностороннього трикутника. Вигляд зверху. Фіг.13. Зображена будова з запропонованих будівельних блоків. Фіг.14. Різновид будови з будівельних блоків Стегопласту вигляді кульового сегменту. Всі розміри, вказані в кресленнях, умовні і можуть змінюватись залежно від розмірів будов. При будівництві споруд у вигляді кульового сегменту, таких як теплиці, або торгівельні намети застосовуються Стегопласти з довжиною граней 1 метр, а при будівництві споруджень великого об'єму, таких як закриті автомобільні стоянки, ринки, стадіони, ангари розмір стегопластов може збільшуватись до 2,5 метрів по довжині граней і до 1,5мм. товщини стінки Для збільшення жорсткості великих конструкцій можливо додатково протягувати пластмасову або металеву арматуру в трубний простір граней, утворюючи, як би каркас жорсткості. Сбіги, зібраних Стегопластів, в конструкції, з метою гідроізоляції заклеюються плівкою, або фігурними заглушками. Описаний вище корисна модель універсальний і може мати різні варіанти застосування в модульному будівництві. Оберігаючи суть формули корисної моделі, що додається. 5 33340 6 7 Комп’ютерна в ерстка Л. Купенко 33340 8 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
