Композиція для одержання еластичних пінополіуретанів

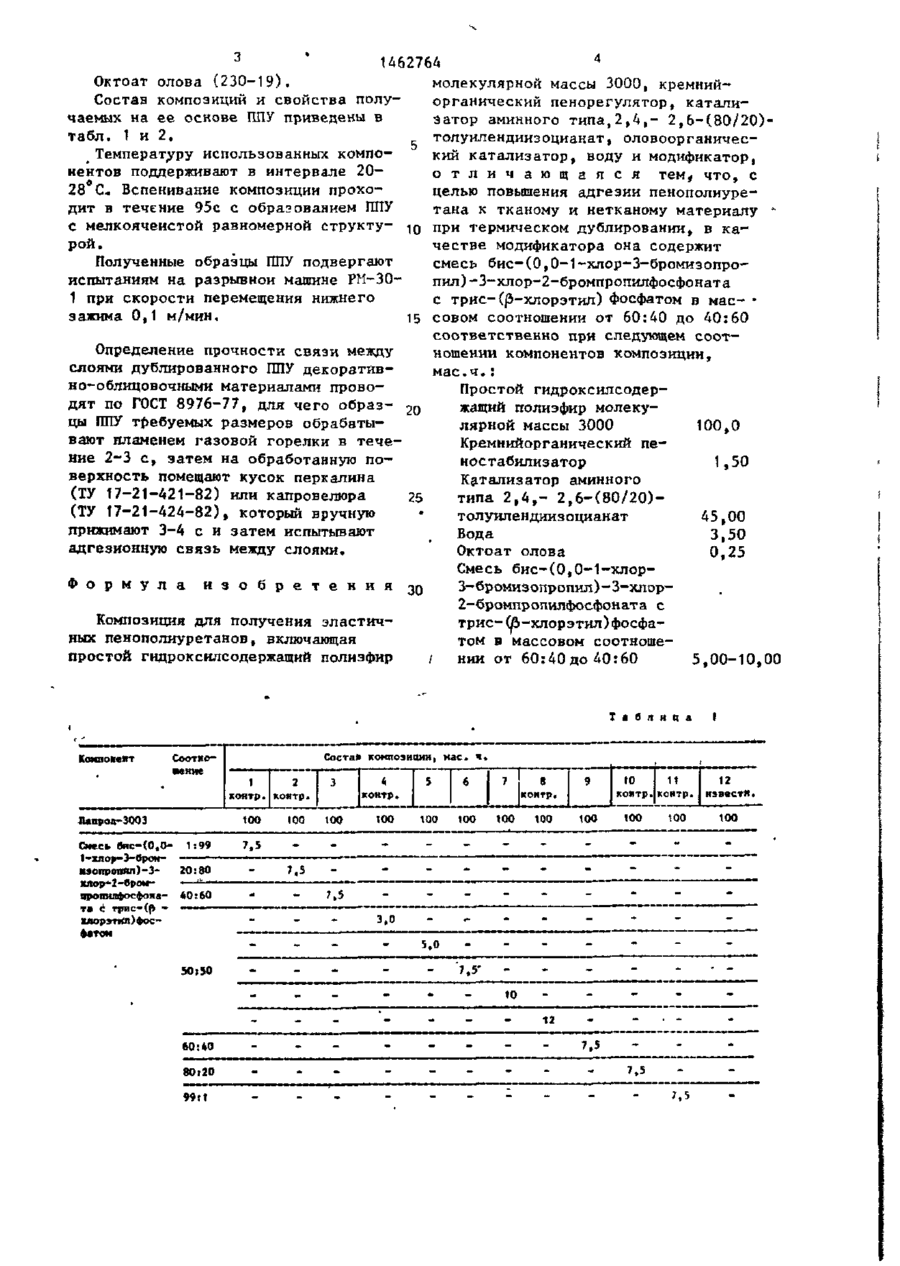

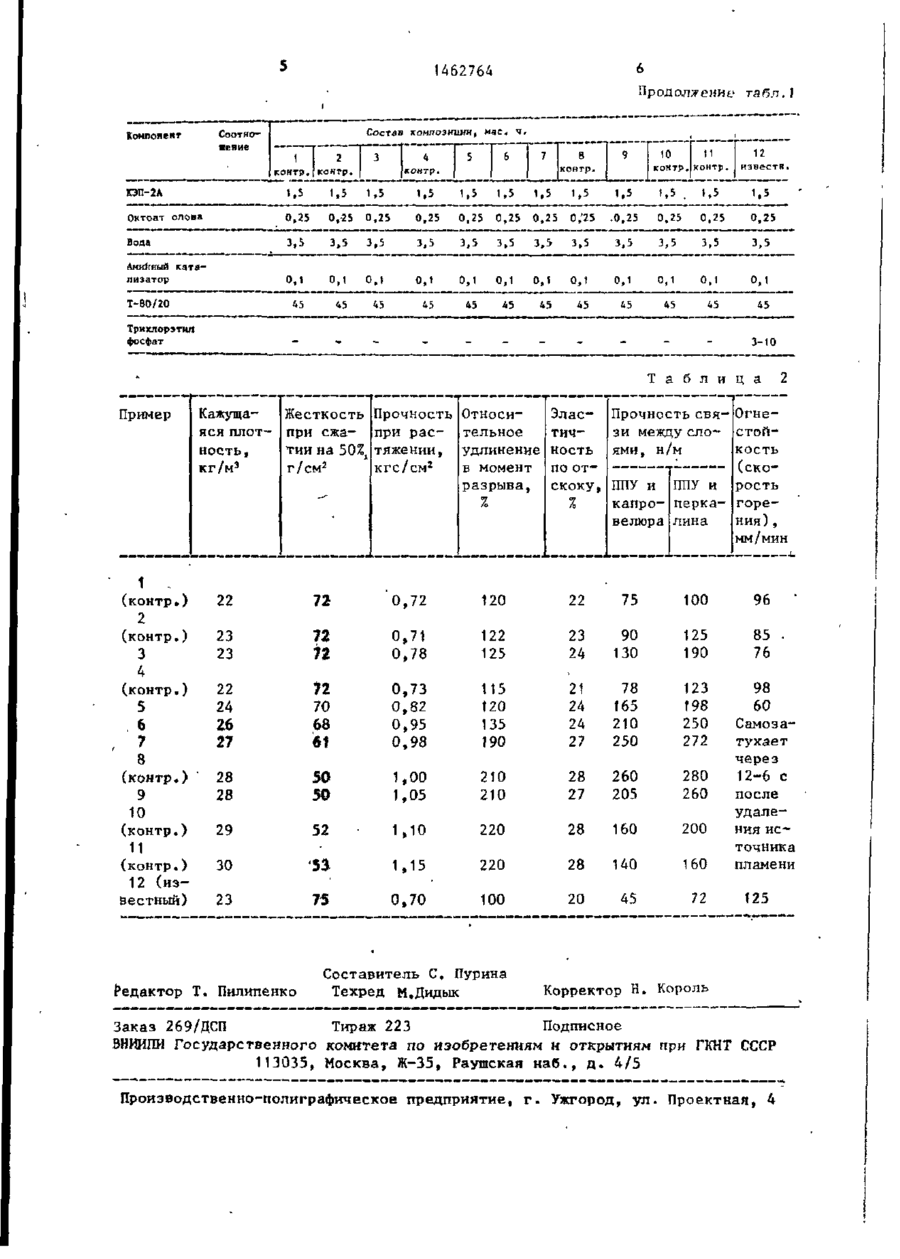

Изобретение относится к производству эластичных пенополиуретанов (ППУ), пригодных для использования 1 Изобретение относится к производству эластичных пенополиуретанов (ППУ) , пригодных для использования в процессе изготовления декоративно-облицовочных материалов методом термического дублирования, и может быть использовано в различных областях промышленности. Целью изобретения является повышение адгезии пенополиуретана к тканому и нетканому материалам при термическом дублировании. В соответствии с изобретением в состав композиции входят следующие компоненты: 8-89 г -л в процессе изготовления декоративнооблицовочных материалов методом термического дублирования, и может быть использовано в различных областях промышленности. Изобретение позволя* ет повысить адгезию ППУ к тканому и нетканому материалам (до 280 м/м) за счет введения в состав исходной композиции на основе простого гидроксилсодержащего полиэфира молекулярной массы 3000 (ПЭ) смесь бис-(0,0-1хлор-3-бромизопропил)-3-хлор-2-бромпропилфосфоната с трис-(/5-хлорэтил)~ фосфатом в масовом соотношении от 60."40 до 40:60 соответственно. Смесь берут в количестве 5,00-10,00 мас.ч. на 100 мас.ч. ПЭ. Усреднение ППУ к нетканому и тканому материалам осуществляют методом термического дублирования. 2 табл. Простой гидроксилсодержащий полиэфир молекулярной массы 3000 (Лапрол-3003). Бис-(0,0-1-хлор-3-бромизопропил)З-хлор-2-бромпропилфосфонат (ТУ 88 Украинской СССР 192.028-84). Трис-(2-хлорэтил)фосфата (ТУ 6-051611-78). Толуилендиизоционат (2,4-, 2,6изомеры при соотношении 80:20) (Т-80/20). Кремнийорганический пеностабилиэатор (КЭП-2А). Вода дистиллированная. (Дабко) или диметилбензнламин(катализатор аминного типа). о» 1462764 Октоат олова (230-19). молекулярной массы 3000, кремнийСостав композиций и свойства полуорганический пенорегулятор, каталичаемых на ее основе ППУ приведены в затор аминного типа,2,4,- 2,6-(80/20)табл. 1 и 2. толуилендиизоцианат, оловоорганичесТемпературу использованных компокий катализатор, воду и модификатор, нентов поддерживают в интервале 20о т л и ч а ю щ а я с я тем, что, с 28°С, Вспенивание композиции прохоцелью повышения адгезии пенополиуредит в течение 95с с образованием ППУ тана к тканому и нетканому материалу * • с мелкоячеистой равномерной структу- IQ при термическом дублировании, в карой. честве модификатора она содержит Полученные образцы ППУ подвергают смесь бис-(0,0-1-хлор-3-бромизопроиспытаниям на разрывной машине РМ-30пил)-З-хлор-2-бромпропилфосфоната 1 при скорости перемещения нижнего с трис-(/3-хлорэтил) Фосфатом в мае- зажима 0,1 м/мин, 15 совом соотношении от 60:40 до 40:60 соответственно при следующем соотОпределение прочности связи между ношении компонентов композиции, слоями дублированного ППУ декоративмас.ч.: но-облицовочными материалами провоПростой гидроксилсодердят по ГОСТ 8976-77, для чего образ- 20 жащий полиэфир молекуцы ППУ требуемых размеров обрабатылярной массы 3000 100 ,0 вают пламенем газовой горелки в течеКремнииорганический пение 2-3 с, затем на обработанную поностабилизатор 1 ,50 верхность помещают кусок перкалина Катализатор аминного (ТУ 17-21-421-82) или капровелюра 25 типа 2,4,- 2,6-(80/20)(ТУ 17-21-424-82), который вручную толуилендиизоцианат 45 ,00 прижимают 3-4 с и затем испытывают Вода 3 ,50 адгезионную связь между слоями. Октоат олова 0 ,25 Смесь бис-(0,0-1~хлорФ о р м у л а и з о б р е т е н и я 30 3-бромизопропил)-3-хлор2-бромпропилфосфоната с Композиция для получения эластичтрис-(й-хлорэтил)фосфаных пенополиуретанов, включающая том в массовом соотношепростой гидроксилсодержащий полиэфир / нии от 60:40 до 40:60 5,00-10,00 Т йблиал Компонент 1 2 жоятр. контр. Смесь бяс-(0,О 100 1:99 м*опропял)-3 20:80 оропилфосфона ДО:60 3 6 контр. 100 100 7,5 99! 1 100 100 _ • 10 80:20 100 60:40 12 нзвестн. 5,0 1! 3,0 КОКТр. 100 100 контр. 1 9 100 50:50 8 контр. 10Q 7,5 7 | 100 100 7,5 жяорэтют)фосфатом 1 »0 Соетаї композиции, к а с . ч . Соотно Лапроп-ЗООЗ 1 12 • 7.5 7,5 7.5 1462764 Продолжение табл.1 Соотношение Компонент "1 ' контр,(кокгр. 1,5 КЗП-2А Состав композиции, нас. ч. Г 3 1,5 | 4 контр 1,5 | 5 I 6 І 7 12 10 контр. контр. контр. 1,5 1,5 1,5 1,5 1.5 ',5 . 1,5 1.5 Октоат олова 0,25 О.-25 0,25 0,25 0,25 0,25 0,25 0,'25 .0,25 0,25 0,25 0,25 Вода 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,5 Амиішьій катализатор 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0,1 0.1 45 4< 45 45 45 45 45 45 45 45 Т-80/20 45 ТрихпорэтиЯ фосфат 3-Ю Т а б л и ц а Пример (контр.) т С (контр.) 3 / , ч (контр.) 5 6 7 8 (контр.) 9 10 (контр.) 11 (контр.) 12 (известный) Кажущаяся плотность, кг/м3 Жесткость Прочность при сжа- при растии на 50%, тяжении, г/см2 кгс/см2 Относительное удлинение Б МОМеНТ разрыва, Эластичность по отскоку, 2 Прочность свя- Огнези между сло- стойкость ями, н/м (скоППУ и ППУ и рость капро- перка- горения) , велюра лина мм/мин 22 72 0,72 120 22 75 100 96 23 23 72 0,71 0,78 122 125 23 24 90 130 125 190 85 • 22 24 72 115 120 135 190 21 24 24 27 78 165 210 250 123 Т98 250 272 98 60 72 26 27 70 68 61 0,73 0,82 0,95 0,98 28 28 50 50 1,00 1,05 210 210 28 27 260 205 280 260 29 52 1,10 220 28 160 200 30 S3 1,15 220 28 140 160 23 75 0,70 100 20 45 72 Редактор Т. Пилипенко Составитель С, Пурина Техред М.Дидык 76 Самозатухает через 12-6 с после удаления источника пламени 125 Корректор Н. Король Заказ 269/ДСП Тираж 223 Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская наб., д . 4/5 Производственно-полиграфическое предприятие, г . Ужгород, ул. Проектная, 4
