Система для оплати послуг автозаправних станцій з використанням засобу мобільного зв’язку

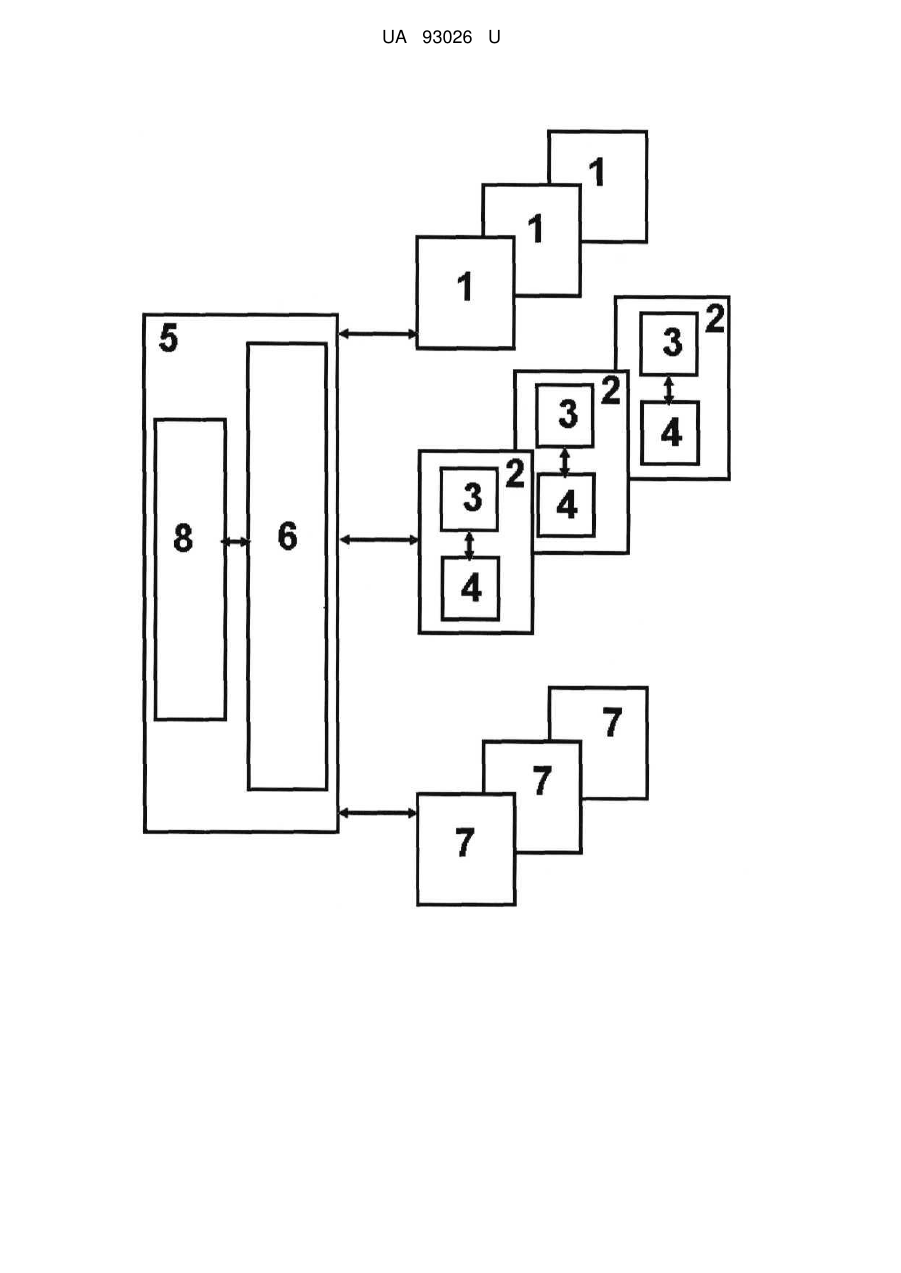

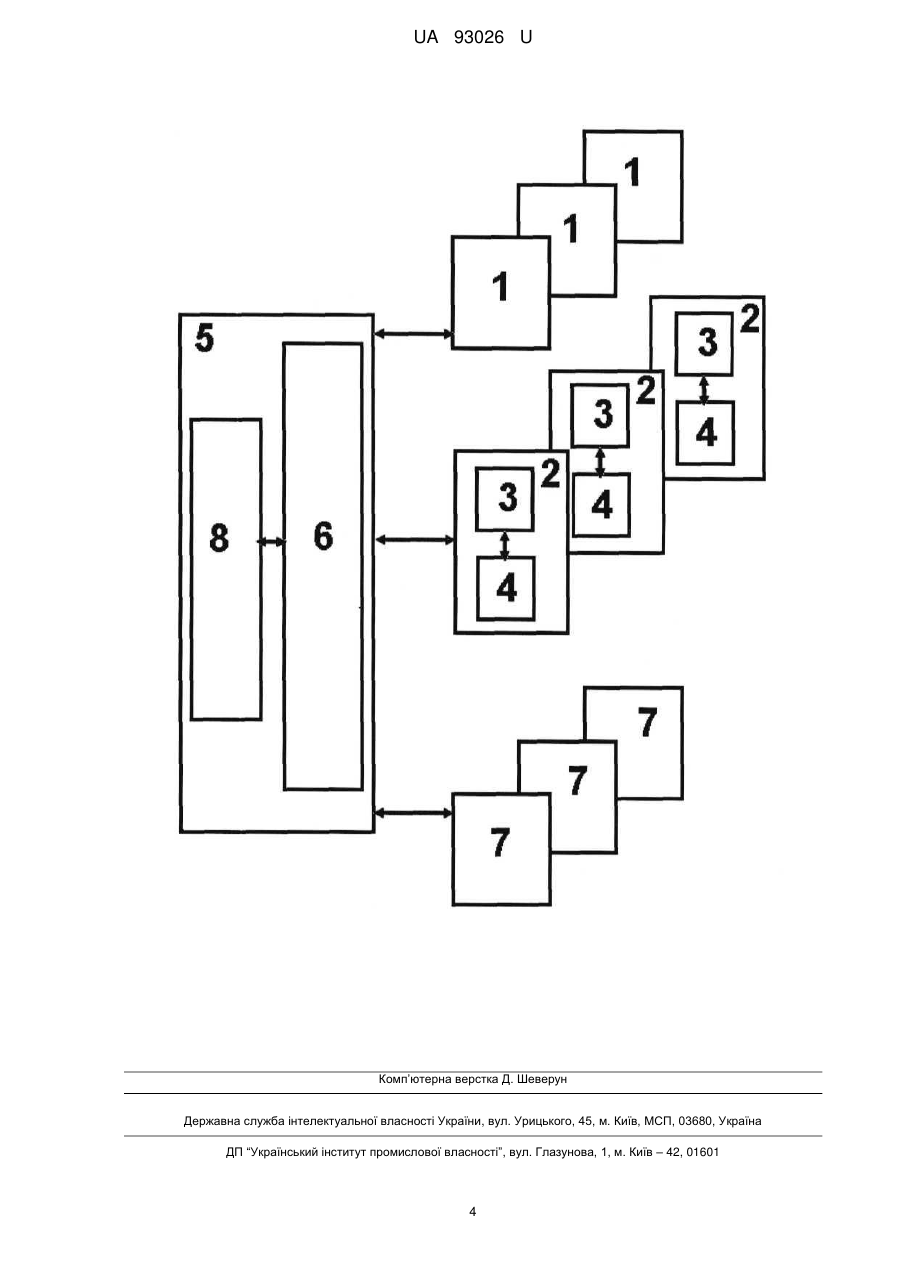

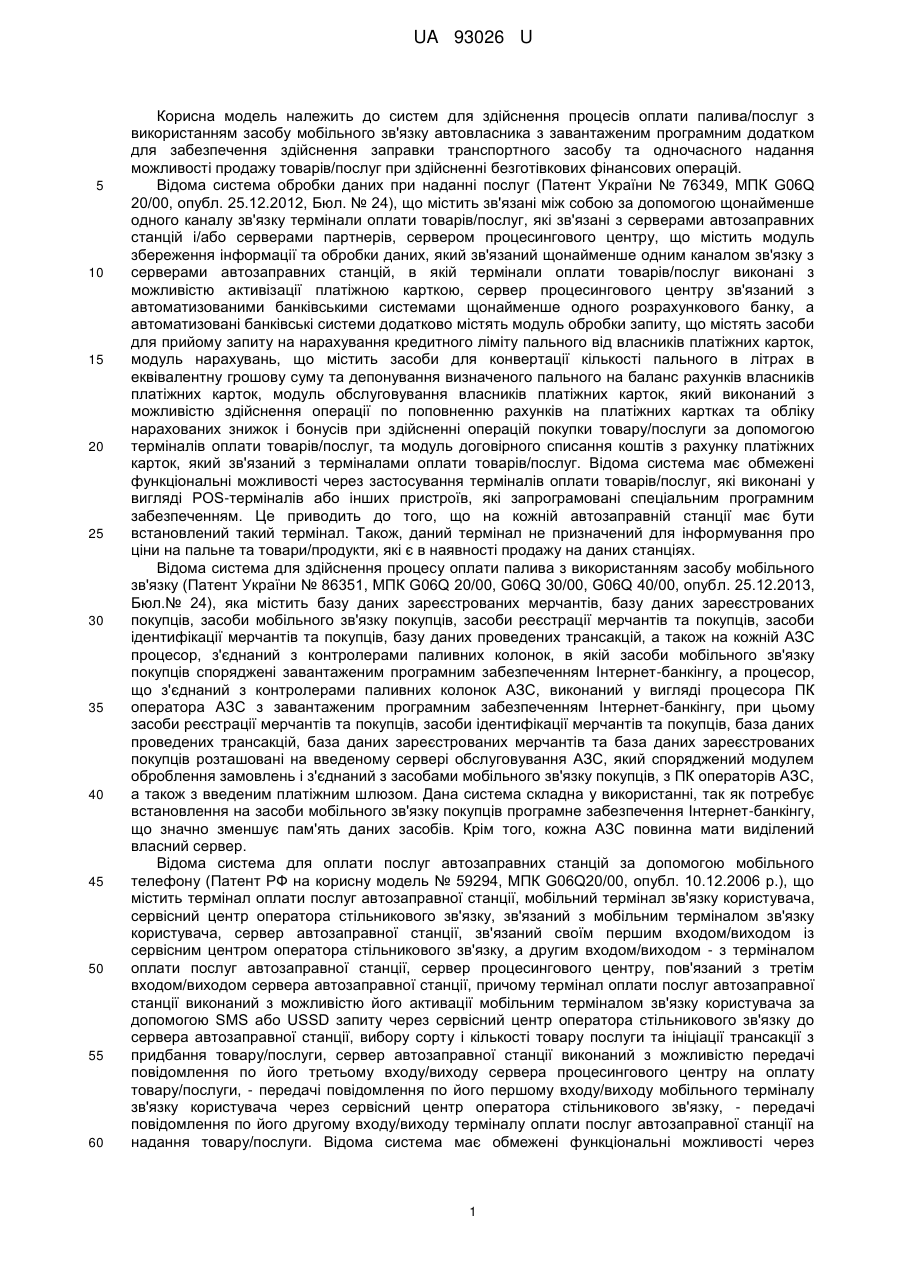

Реферат: UA 93026 U UA 93026 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до систем для здійснення процесів оплати палива/послуг з використанням засобу мобільного зв'язку автовласника з завантаженим програмним додатком для забезпечення здійснення заправки транспортного засобу та одночасного надання можливості продажу товарів/послуг при здійсненні безготівкових фінансових операцій. Відома система обробки даних при наданні послуг (Патент України № 76349, МПК G06Q 20/00, опубл. 25.12.2012, Бюл. № 24), що містить зв'язані між собою за допомогою щонайменше одного каналу зв'язку термінали оплати товарів/послуг, які зв'язані з серверами автозаправних станцій і/або серверами партнерів, сервером процесингового центру, що містить модуль збереження інформації та обробки даних, який зв'язаний щонайменше одним каналом зв'язку з серверами автозаправних станцій, в якій термінали оплати товарів/послуг виконані з можливістю активізації платіжною карткою, сервер процесингового центру зв'язаний з автоматизованими банківськими системами щонайменше одного розрахункового банку, а автоматизовані банківські системи додатково містять модуль обробки запиту, що містять засоби для прийому запиту на нарахування кредитного ліміту пального від власників платіжних карток, модуль нарахувань, що містить засоби для конвертації кількості пального в літрах в еквівалентну грошову суму та депонування визначеного пального на баланс рахунків власників платіжних карток, модуль обслуговування власників платіжних карток, який виконаний з можливістю здійснення операції по поповненню рахунків на платіжних картках та обліку нарахованих знижок і бонусів при здійсненні операцій покупки товару/послуги за допомогою терміналів оплати товарів/послуг, та модуль договірного списання коштів з рахунку платіжних карток, який зв'язаний з терміналами оплати товарів/послуг. Відома система має обмежені функціональні можливості через застосування терміналів оплати товарів/послуг, які виконані у вигляді POS-терміналів або інших пристроїв, які запрограмовані спеціальним програмним забезпеченням. Це приводить до того, що на кожній автозаправній станції має бути встановлений такий термінал. Також, даний термінал не призначений для інформування про ціни на пальне та товари/продукти, які є в наявності продажу на даних станціях. Відома система для здійснення процесу оплати палива з використанням засобу мобільного зв'язку (Патент України № 86351, МПК G06Q 20/00, G06Q 30/00, G06Q 40/00, опубл. 25.12.2013, Бюл.№ 24), яка містить базу даних зареєстрованих мерчантів, базу даних зареєстрованих покупців, засоби мобільного зв'язку покупців, засоби реєстрації мерчантів та покупців, засоби ідентифікації мерчантів та покупців, базу даних проведених трансакцій, а також на кожній АЗС процесор, з'єднаний з контролерами паливних колонок, в якій засоби мобільного зв'язку покупців споряджені завантаженим програмним забезпеченням Інтернет-банкінгу, а процесор, що з'єднаний з контролерами паливних колонок АЗС, виконаний у вигляді процесора ПК оператора АЗС з завантаженим програмним забезпеченням Інтернет-банкінгу, при цьому засоби реєстрації мерчантів та покупців, засоби ідентифікації мерчантів та покупців, база даних проведених трансакцій, база даних зареєстрованих мерчантів та база даних зареєстрованих покупців розташовані на введеному сервері обслуговування АЗС, який споряджений модулем оброблення замовлень і з'єднаний з засобами мобільного зв'язку покупців, з ПК операторів АЗС, а також з введеним платіжним шлюзом. Дана система складна у використанні, так як потребує встановлення на засоби мобільного зв'язку покупців програмне забезпечення Інтернет-банкінгу, що значно зменшує пам'ять даних засобів. Крім того, кожна АЗС повинна мати виділений власний сервер. Відома система для оплати послуг автозаправних станцій за допомогою мобільного телефону (Патент РФ на корисну модель № 59294, МПК G06Q20/00, опубл. 10.12.2006 p.), що містить термінал оплати послуг автозаправної станції, мобільний термінал зв'язку користувача, сервісний центр оператора стільникового зв'язку, зв'язаний з мобільним терміналом зв'язку користувача, сервер автозаправної станції, зв'язаний своїм першим входом/виходом із сервісним центром оператора стільникового зв'язку, а другим входом/виходом - з терміналом оплати послуг автозаправної станції, сервер процесингового центру, пов'язаний з третім входом/виходом сервера автозаправної станції, причому термінал оплати послуг автозаправної станції виконаний з можливістю його активації мобільним терміналом зв'язку користувача за допомогою SMS або USSD запиту через сервісний центр оператора стільникового зв'язку до сервера автозаправної станції, вибору сорту і кількості товару послуги та ініціації трансакції з придбання товару/послуги, сервер автозаправної станції виконаний з можливістю передачі повідомлення по його третьому входу/виходу сервера процесингового центру на оплату товару/послуги, - передачі повідомлення по його першому входу/виходу мобільного терміналу зв'язку користувача через сервісний центр оператора стільникового зв'язку, - передачі повідомлення по його другому входу/виходу терміналу оплати послуг автозаправної станції на надання товару/послуги. Відома система має обмежені функціональні можливості через 1 UA 93026 U 5 10 15 20 25 30 35 40 45 50 55 60 залучення для роботи системи операторів мобільного зв'язку, що також значно ускладнює роботу системи та продовжує час заправки паливом. Крім того, в роботі системи приймають участь тільки ті АЗС, на яких встановлено термінали оплати послуг, які виконані з можливістю активації мобільним терміналом зв'язку користувача за допомогою SMS або USSD запиту. Дане технічне рішення обране за прототип. В основу корисної моделі поставлена задача вдосконалити систему для оплати послуг автозаправних станцій з використанням засобу мобільного зв'язку, в якій шляхом введення в роботу системи апаратно-програмного комплексу, який забезпечує зв'язок основних елементів системи, та використання засобів мобільного зв'язку з встановленим мобільним додатком, досягається автоматичний вибір палива, сервісів, товарів/послуг та оплата за них, що дозволяє підвищити автоматизацію даного процесу та скоротити час заправки паливом та/або придбання товарів/послуг. Поставлена задача вирішується тим, що запропонована система для оплати послуг автозаправних станцій з використанням засобу мобільного зв'язку, яка містить засоби мобільного зв'язку автовласників, комп'ютеризовані пристрої операторів АЗС, які мають модуль оброблення замовлень та містять базу даних палива, сервісів та товарів/послуг АЗС, в якій згідно корисної моделі додатково введено апаратно-програмний комплекс, який містить приймальні та передавальні засоби, що зв'язують за допомогою щонайменше однієї телекомунікаційної мережі автоматизовані платіжні системи щонайменше одного розрахункового банку, засоби мобільного зв'язку автовласників та комп'ютеризовані пристрої операторів АЗС, та містить базу даних зареєстрованих автовласників, а на засобах мобільного зв'язку автовласників інстальований програмний мобільний додаток, який виконаний з інтерфейсом вибору палива, сервісів та товарів/послуг АЗС та можливістю вибору оплати. Корисна модель пояснюється кресленнями, де схематично зображена структурна схема запропонованої системи. Система для оплати послуг автозаправних станцій з використанням засобу мобільного зв'язку містить засоби мобільного зв'язку 1 автовласників, комп'ютеризовані пристрої 2 операторів АЗС, які мають модуль оброблення замовлень 3 та містять базу даних 4 палива, сервісів та товарів/послуг АЗС. В систему додатково введено апаратно-програмний комплекс 5, який містить приймальні та передавальні засоби 6, що зв'язують за допомогою щонайменше однієї телекомунікаційної мережі автоматизовані платіжні системи 7 щонайменше одного розрахункового банку, засоби мобільного зв'язку 1 автовласників та комп'ютеризовані пристрої 2 операторів АЗС, та містить базу даних 8 зареєстрованих автовласників. На засобах мобільного зв'язку 1 автовласників інстальований програмний мобільний додаток, який виконаний з інтерфейсом вибору палива, сервісів та товарів/послуг АЗС та можливістю вибору оплати. Система функціонує наступним чином. Користувач-автовласник встановлює на свій засіб мобільного зв'язку 1 (наприклад, на смартфон) мобільний додаток. При установці користувач здійснює необхідні операції, однією з таких операцій є реєстрація в апаратно-програмному комплексі системи. Обов'язковими даними, які вводить користувач є: номер телефону (засобу мобільного зв'язку), номер автомобіля, номери рахунків користувача в платіжних системах. Всі внесені дані автоматично вносяться та зберігаються в базі 8 зареєстрованих автовласників. На тих АЗС, які будуть підключені до запропонованої системи, встановлюють спеціальне програмне забезпечення на комп'ютеризовані пристрої 2 операторів. Дане забезпечення призначене для оновлення бази даних 4 палива, сервісів та товарів/послуг, для ідентифікації автовласника, для підтвердження операцій розрахунку з автовласниками та інших цілей. Апаратно-програмний комплекс 5 може бути виконаний в вигляді Інтернет-сервера, хмарного сховища або іншим. Зв'язок з автоматизованими платіжними системами 7 здійснюється, наприклад, за допомогою мережі Інтернет з використанням приймальнопередавальних засобів 6. Запропонована корисна модель пояснюється конкретним прикладом реалізації. Автовласник за допомогою засобу мобільного зв'язку 1 (з вбудованим GPS модулем) включає роботу мобільного додатка та визначає місцеположення найближчої АЗС. Також на екран виводиться інформація про ціни на паливо, ціни на товари/послуги, ціни на додаткові послуги (мийка ТЗ (транспортних засобів), страхування, тощо) даної автозаправки та відповідно весь асортимент. При перебуванні на певній АЗС місцезнаходження покупця на АЗС визначають за геокоординатами в автоматичному режимі при вмиканні програмного додатку на засобі мобільного зв'язку 1 покупця з використанням GPS модуля або інших засобів геолокації і відповідні дані про даного автовласника передаються на апаратно-програмний комплекс 5, а 2 UA 93026 U 5 10 15 20 25 30 35 приймально-передавальні засоби 6 передають ці дані на комп'ютеризований пристрій 2 оператора. Під час перебування на вибраній АЗС автовласник в вікні мобільного додатку обирає тип палива, номер колонки, тип заправки (на певну кількість літрів або на певну суму). Зробивши свій вибір натискає функціональну кнопку на мобільному засобі, і обрані дані автоматично передаються на комп'ютер 2 оператора АЗС в модуль обробки замовлень 3. Засоби даного модуля 3 перевіряють дані автовласника в базі даних зареєстрованих автовласників 8 та наявність обраного пального на даний час в базі даних 4 і при успішній перевірці обробляють замовлення та надсилають дані про оплату в апаратно-програмний комплекс 5 для обробки, який в свою чергу (а саме приймально-передавальні засоби 6) надсилають рахунок про оплату у відповідний розрахунковий банк 7. Процедура оплати коштів здійснюється стандартним чином. Після зняття коштів з рахунку автовласника, банк відправляє повідомлення про здійснену оплату на апаратно-програмний комплекс 5, де дане повідомлення обробляється та приймально-передавальні засоби 6 передають підтвердження про оплату на комп'ютер 2 оператора АЗС. Оператор АЗС далі здійснює процедуру заправки пальним автомобіля користувача, а на засіб мобільного зв'язку 1 приходить повідомлення про оплату пального та підтвердження заправки. У випадку негативної перевірки (або автовласник не зареєстрований в системі або даного виду пального на даний час не має) на засіб мобільного зв'язку приходить повідомлення про неможливість здійснення заправки автомобіля пальним. Після здійснення процесу заправки на екрані засобу мобільного зв'язку 1 автовласника з'являється пропозиція придбати товари/послуги в на даній заправці. Це відбувається внаслідок того, що програмним засобам мобільного додатка, які знаходяться в зв'язку апаратнопрограмним комплексом, надається доступ до бази даних 4 палива, сервісів та товарів/послуг даної АЗС. На екрані засобу мобільного зв'язку 1 інформація про сервіси та товари/послуги відображається в структурованому вигляді, зручному для вибору користувачем. Користувачавтовласник обирає потрібні товари/послуги або сервіс (мийка автомобіля, зміна мастила або інше), додає обране в корзину замовлення та натискає функціональну кнопку на мобільному засобі, і обрані дані автоматично передаються на комп'ютер 2 оператора АЗС в модуль обробки замовлень 3. Засоби даного модуля З перевіряють наявність обраних товарів/послуг в базі 4 і при успішній перевірці обробляють замовлення та надсилають дані про оплату в апаратнопрограмний комплекс 5 для обробки. Далі здійснення оплати відбувається аналогічно описаному вище. Після успішної оплати, автовласнику достатньо зайти в магазин на АЗС та забрати оплачені товари, або працівник заправки сам доставить оплачені товари автовласнику. При виборі певного сервісу, наприклад, автовласник заганяє свій автомобіль в бокс-мийку, де здійснюється оплачений сервіс. Даний приклад наведений для пояснення і не обмежує можливість реалізації корисної моделі. Запропонована система для оплати послуг автозаправних станцій з використанням засобу мобільного зв'язку промислово застосовна на АЗС для здійснення безготівкових платежів при купівлі пального, товарів/послуг і т.п. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Система для оплати послуг автозаправних станцій з використанням засобу мобільного зв'язку, яка містить засоби мобільного зв'язку автовласників, комп'ютеризовані пристрої операторів АЗС, які мають модуль оброблення замовлень та містять базу даних палива, сервісів та товарів/послуг АЗС, яка відрізняється тим, що в систему додатково введено апаратнопрограмний комплекс, який містить приймальні та передавальні засоби, що зв'язують за допомогою щонайменше однієї телекомунікаційної мережі автоматизовані платіжні системи щонайменше одного розрахункового банку, засоби мобільного зв'язку автовласників та комп'ютеризовані пристрої операторів АЗС, та містить базу даних зареєстрованих автовласників, а на засобах мобільного зв'язку автовласників інстальований програмний мобільний додаток, який виконаний з інтерфейсом вибору палива, сервісів та товарів/послуг АЗС та можливістю вибору оплати. 3 UA 93026 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
