Еспандер для тренування кисті руки

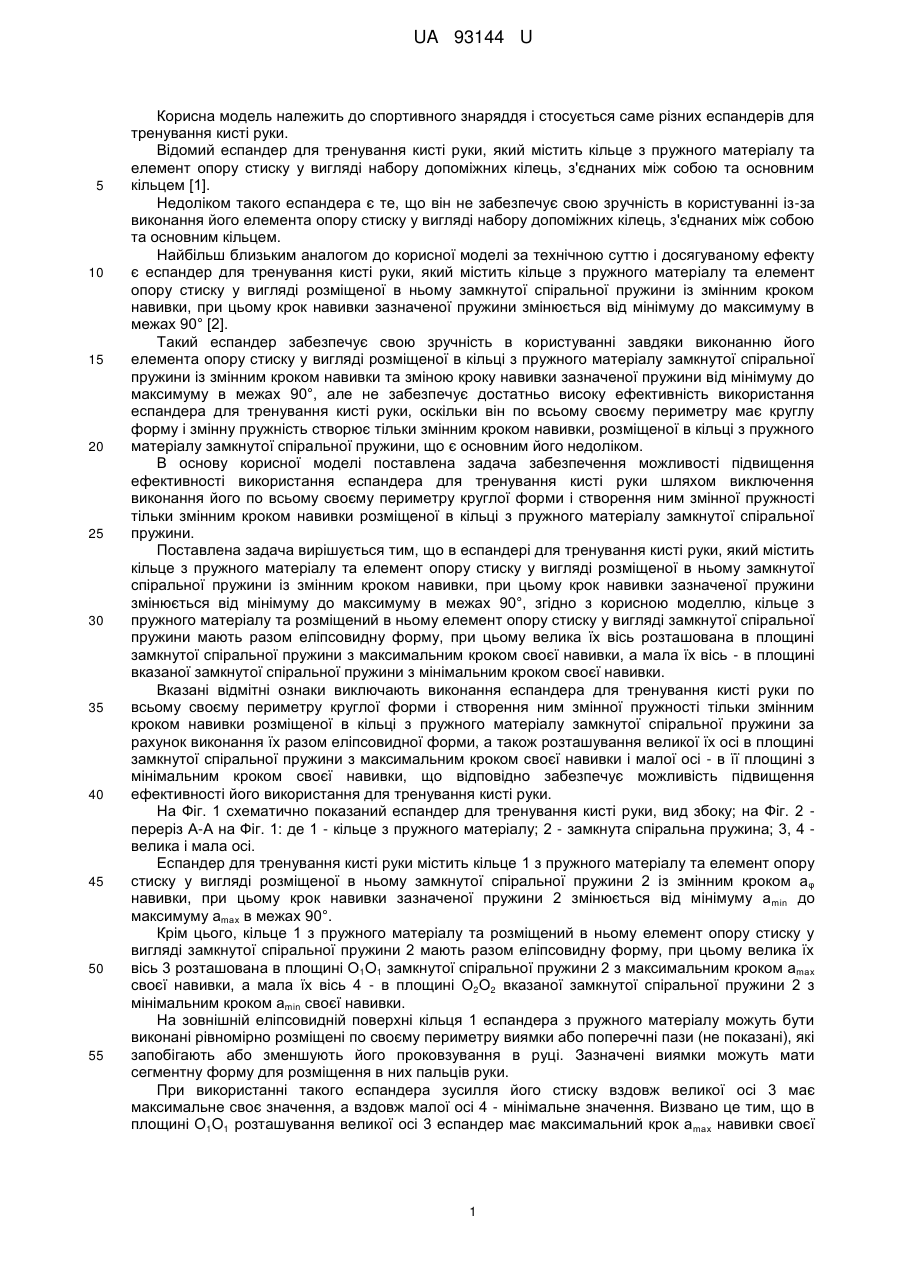

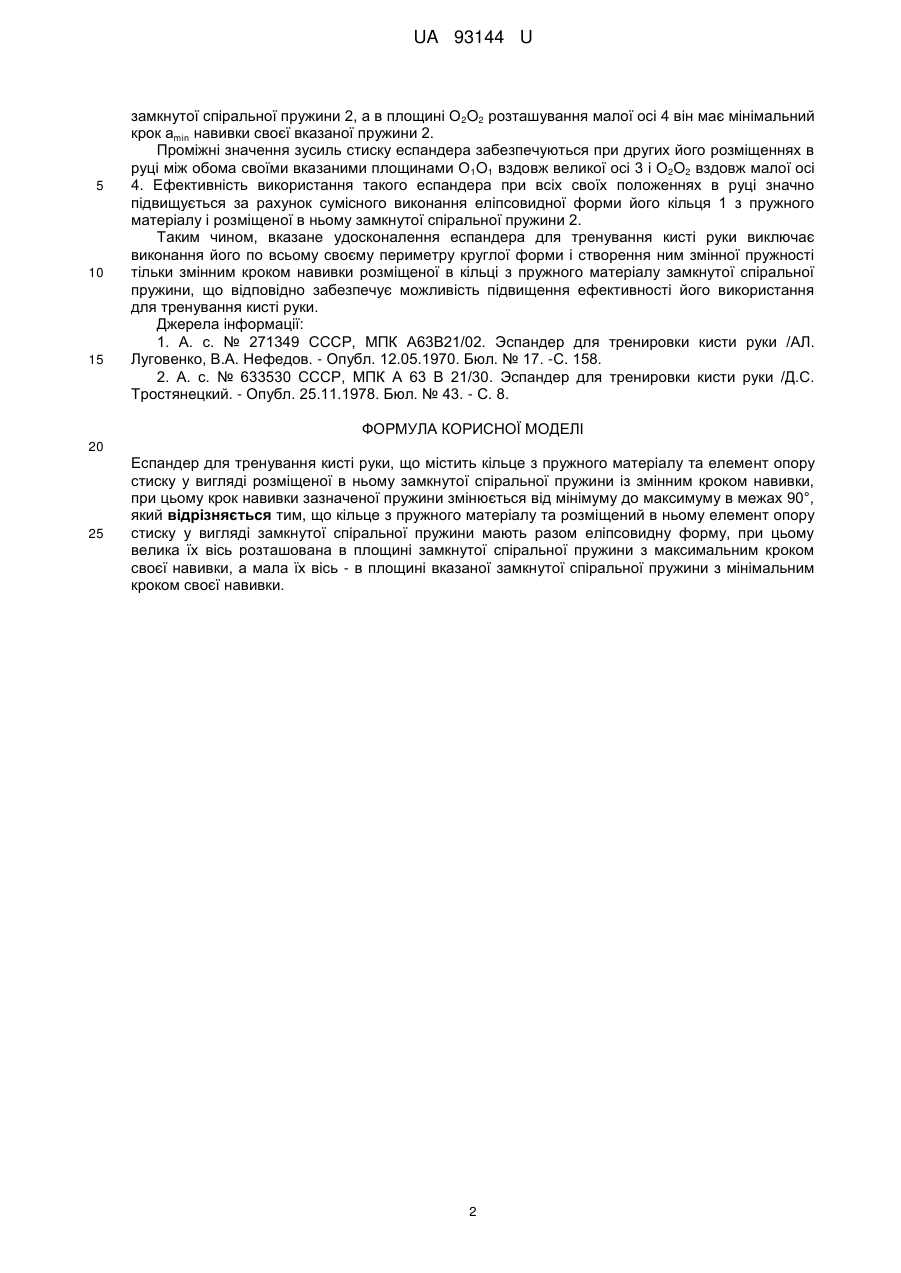

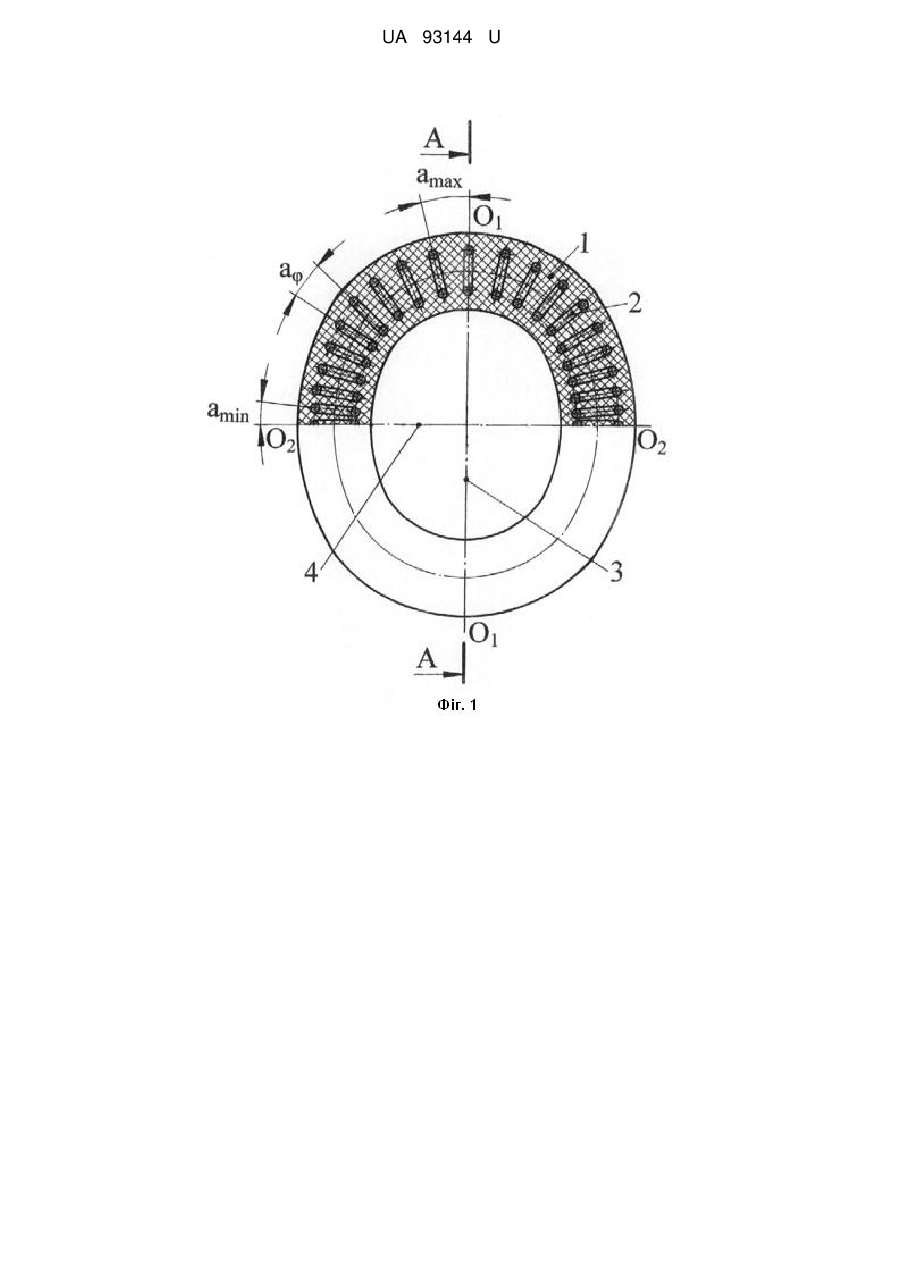

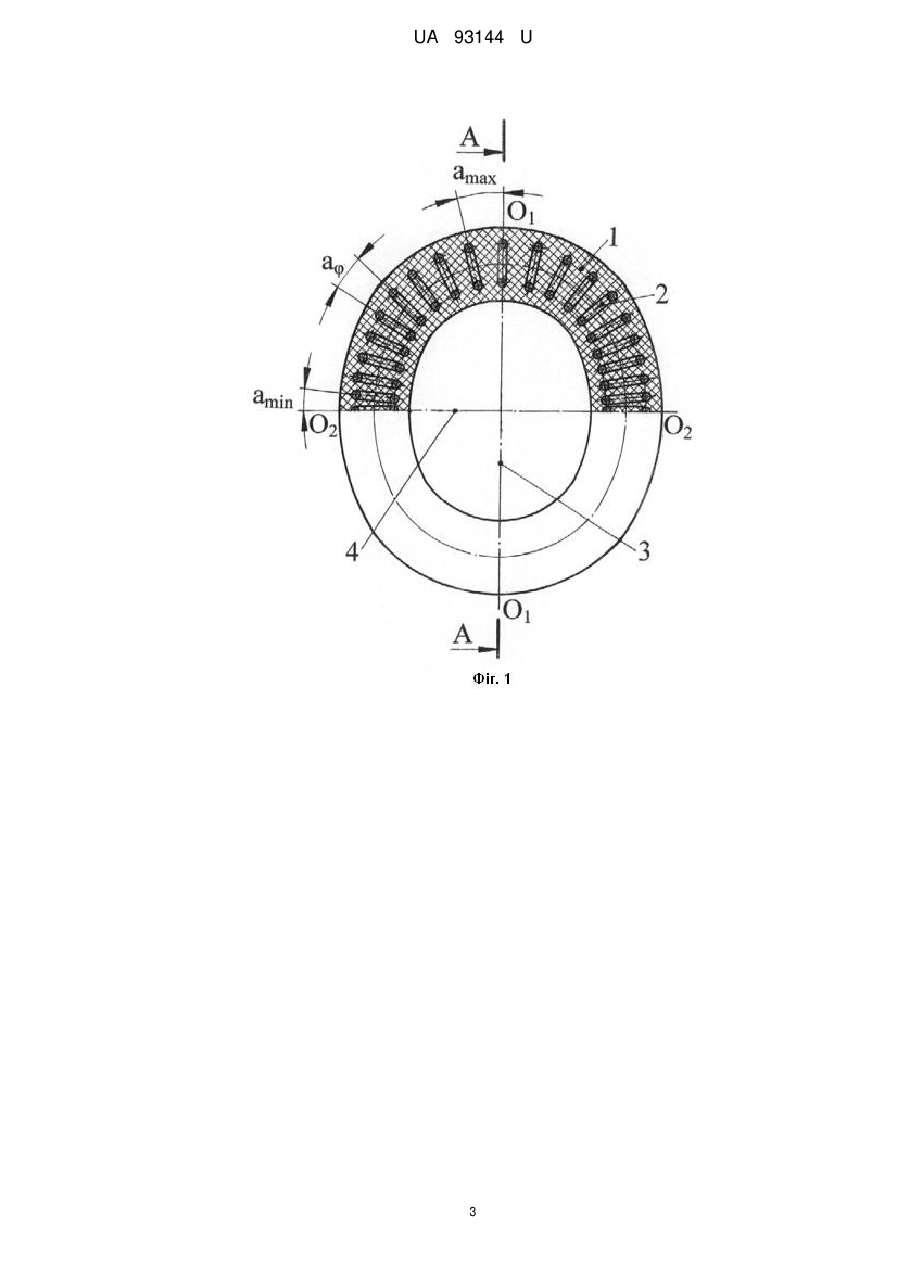

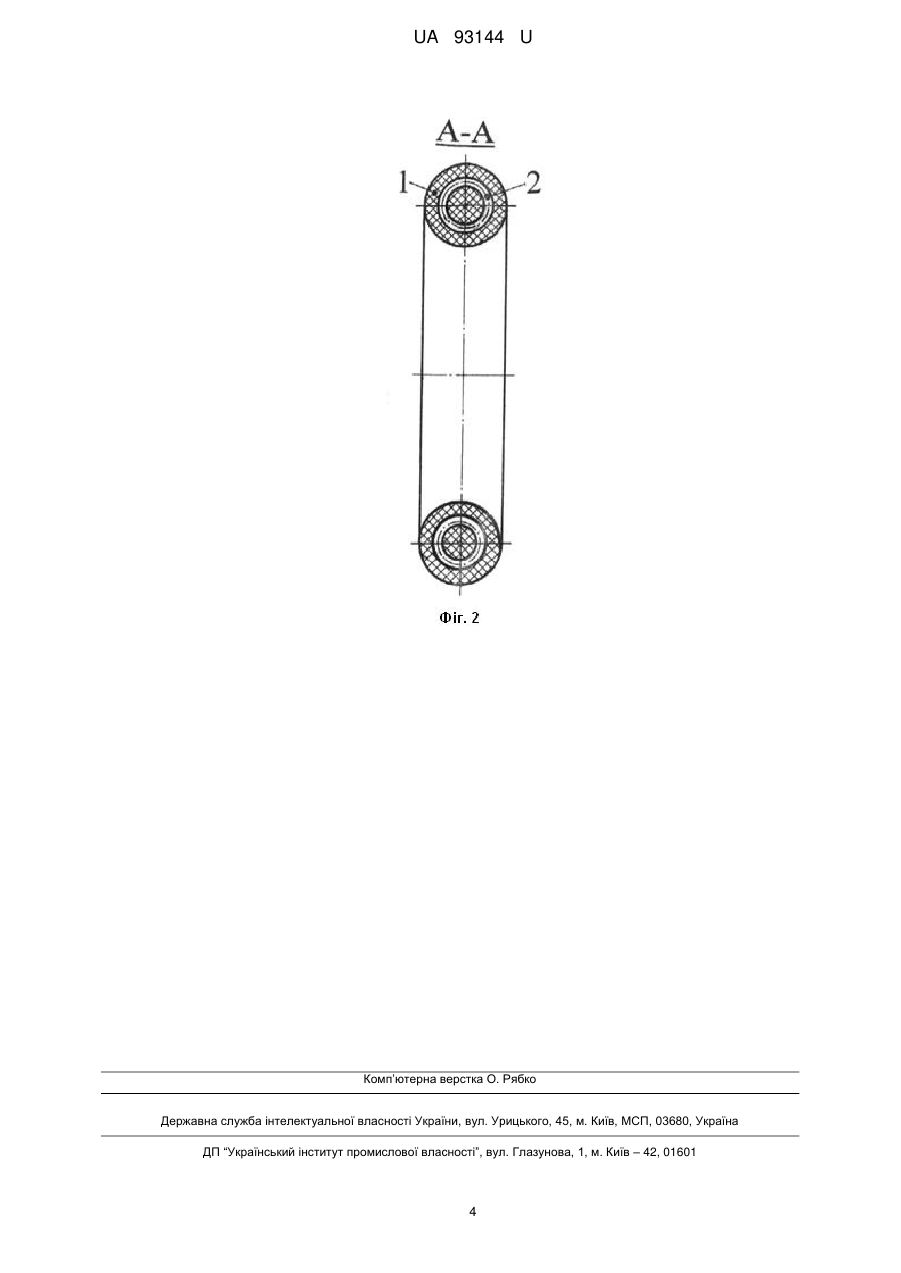

Реферат: UA 93144 U UA 93144 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до спортивного знаряддя і стосується саме різних еспандерів для тренування кисті руки. Відомий еспандер для тренування кисті руки, який містить кільце з пружного матеріалу та елемент опору стиску у вигляді набору допоміжних кілець, з'єднаних між собою та основним кільцем [1]. Недоліком такого еспандера є те, що він не забезпечує свою зручність в користуванні із-за виконання його елемента опору стиску у вигляді набору допоміжних кілець, з'єднаних між собою та основним кільцем. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є еспандер для тренування кисті руки, який містить кільце з пружного матеріалу та елемент опору стиску у вигляді розміщеної в ньому замкнутої спіральної пружини із змінним кроком навивки, при цьому крок навивки зазначеної пружини змінюється від мінімуму до максимуму в межах 90° [2]. Такий еспандер забезпечує свою зручність в користуванні завдяки виконанню його елемента опору стиску у вигляді розміщеної в кільці з пружного матеріалу замкнутої спіральної пружини із змінним кроком навивки та зміною кроку навивки зазначеної пружини від мінімуму до максимуму в межах 90°, але не забезпечує достатньо високу ефективність використання еспандера для тренування кисті руки, оскільки він по всьому своєму периметру має круглу форму і змінну пружність створює тільки змінним кроком навивки, розміщеної в кільці з пружного матеріалу замкнутої спіральної пружини, що є основним його недоліком. В основу корисної моделі поставлена задача забезпечення можливості підвищення ефективності використання еспандера для тренування кисті руки шляхом виключення виконання його по всьому своєму периметру круглої форми і створення ним змінної пружності тільки змінним кроком навивки розміщеної в кільці з пружного матеріалу замкнутої спіральної пружини. Поставлена задача вирішується тим, що в еспандері для тренування кисті руки, який містить кільце з пружного матеріалу та елемент опору стиску у вигляді розміщеної в ньому замкнутої спіральної пружини із змінним кроком навивки, при цьому крок навивки зазначеної пружини змінюється від мінімуму до максимуму в межах 90°, згідно з корисною моделлю, кільце з пружного матеріалу та розміщений в ньому елемент опору стиску у вигляді замкнутої спіральної пружини мають разом еліпсовидну форму, при цьому велика їх вісь розташована в площині замкнутої спіральної пружини з максимальним кроком своєї навивки, а мала їх вісь - в площині вказаної замкнутої спіральної пружини з мінімальним кроком своєї навивки. Вказані відмітні ознаки виключають виконання еспандера для тренування кисті руки по всьому своєму периметру круглої форми і створення ним змінної пружності тільки змінним кроком навивки розміщеної в кільці з пружного матеріалу замкнутої спіральної пружини за рахунок виконання їх разом еліпсовидної форми, а також розташування великої їх осі в площині замкнутої спіральної пружини з максимальним кроком своєї навивки і малої осі - в її площині з мінімальним кроком своєї навивки, що відповідно забезпечує можливість підвищення ефективності його використання для тренування кисті руки. На Фіг. 1 схематично показаний еспандер для тренування кисті руки, вид збоку; на Фіг. 2 переріз А-А на Фіг. 1: де 1 - кільце з пружного матеріалу; 2 - замкнута спіральна пружина; 3, 4 велика і мала осі. Еспандер для тренування кисті руки містить кільце 1 з пружного матеріалу та елемент опору стиску у вигляді розміщеної в ньому замкнутої спіральної пружини 2 із змінним кроком а φ навивки, при цьому крок навивки зазначеної пружини 2 змінюється від мінімуму a min до максимуму аmах в межах 90°. Крім цього, кільце 1 з пружного матеріалу та розміщений в ньому елемент опору стиску у вигляді замкнутої спіральної пружини 2 мають разом еліпсовидну форму, при цьому велика їх вісь 3 розташована в площині O1O1 замкнутої спіральної пружини 2 з максимальним кроком аmaх своєї навивки, а мала їх вісь 4 - в площині О2О2 вказаної замкнутої спіральної пружини 2 з мінімальним кроком amin своєї навивки. На зовнішній еліпсовидній поверхні кільця 1 еспандера з пружного матеріалу можуть бути виконані рівномірно розміщені по своєму периметру виямки або поперечні пази (не показані), які запобігають або зменшують його проковзування в руці. Зазначені виямки можуть мати сегментну форму для розміщення в них пальців руки. При використанні такого еспандера зусилля його стиску вздовж великої осі 3 має максимальне своє значення, а вздовж малої осі 4 - мінімальне значення. Визвано це тим, що в площині O1O1 розташування великої осі 3 еспандер має максимальний крок а mах навивки своєї 1 UA 93144 U 5 10 15 замкнутої спіральної пружини 2, а в площині O 2O2 розташування малої осі 4 він має мінімальний крок amin навивки своєї вказаної пружини 2. Проміжні значення зусиль стиску еспандера забезпечуються при других його розміщеннях в руці між обома своїми вказаними площинами O 1O1 вздовж великої осі 3 і O2O2 вздовж малої осі 4. Ефективність використання такого еспандера при всіх своїх положеннях в руці значно підвищується за рахунок сумісного виконання еліпсовидної форми його кільця 1 з пружного матеріалу і розміщеної в ньому замкнутої спіральної пружини 2. Таким чином, вказане удосконалення еспандера для тренування кисті руки виключає виконання його по всьому своєму периметру круглої форми і створення ним змінної пружності тільки змінним кроком навивки розміщеної в кільці з пружного матеріалу замкнутої спіральної пружини, що відповідно забезпечує можливість підвищення ефективності його використання для тренування кисті руки. Джерела інформації: 1. А. с. № 271349 СССР, МПК А63В21/02. Эспандер для тренировки кисти руки /АЛ. Луговенко, В.А. Нефедов. - Опубл. 12.05.1970. Бюл. № 17. -С. 158. 2. А. с. № 633530 СССР, МПК А 63 В 21/30. Эспандер для тренировки кисти руки /Д.С. Тростянецкий. - Опубл. 25.11.1978. Бюл. № 43. - С. 8. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Еспандер для тренування кисті руки, що містить кільце з пружного матеріалу та елемент опору стиску у вигляді розміщеної в ньому замкнутої спіральної пружини із змінним кроком навивки, при цьому крок навивки зазначеної пружини змінюється від мінімуму до максимуму в межах 90°, який відрізняється тим, що кільце з пружного матеріалу та розміщений в ньому елемент опору стиску у вигляді замкнутої спіральної пружини мають разом еліпсовидну форму, при цьому велика їх вісь розташована в площині замкнутої спіральної пружини з максимальним кроком своєї навивки, а мала їх вісь - в площині вказаної замкнутої спіральної пружини з мінімальним кроком своєї навивки. 2 UA 93144 U 3 UA 93144 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
