Опорний ролик втулково-роликового пластинчастого ланцюга

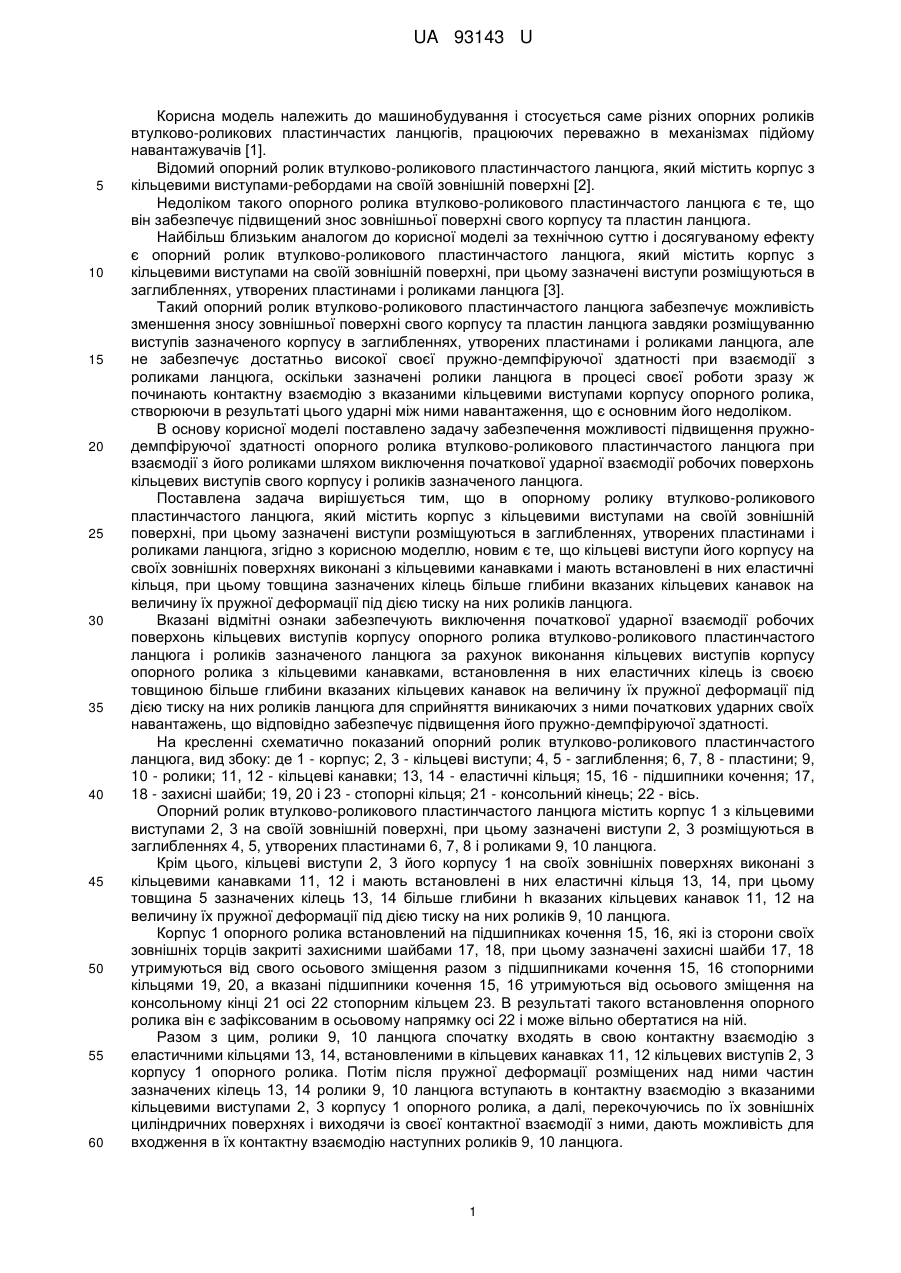

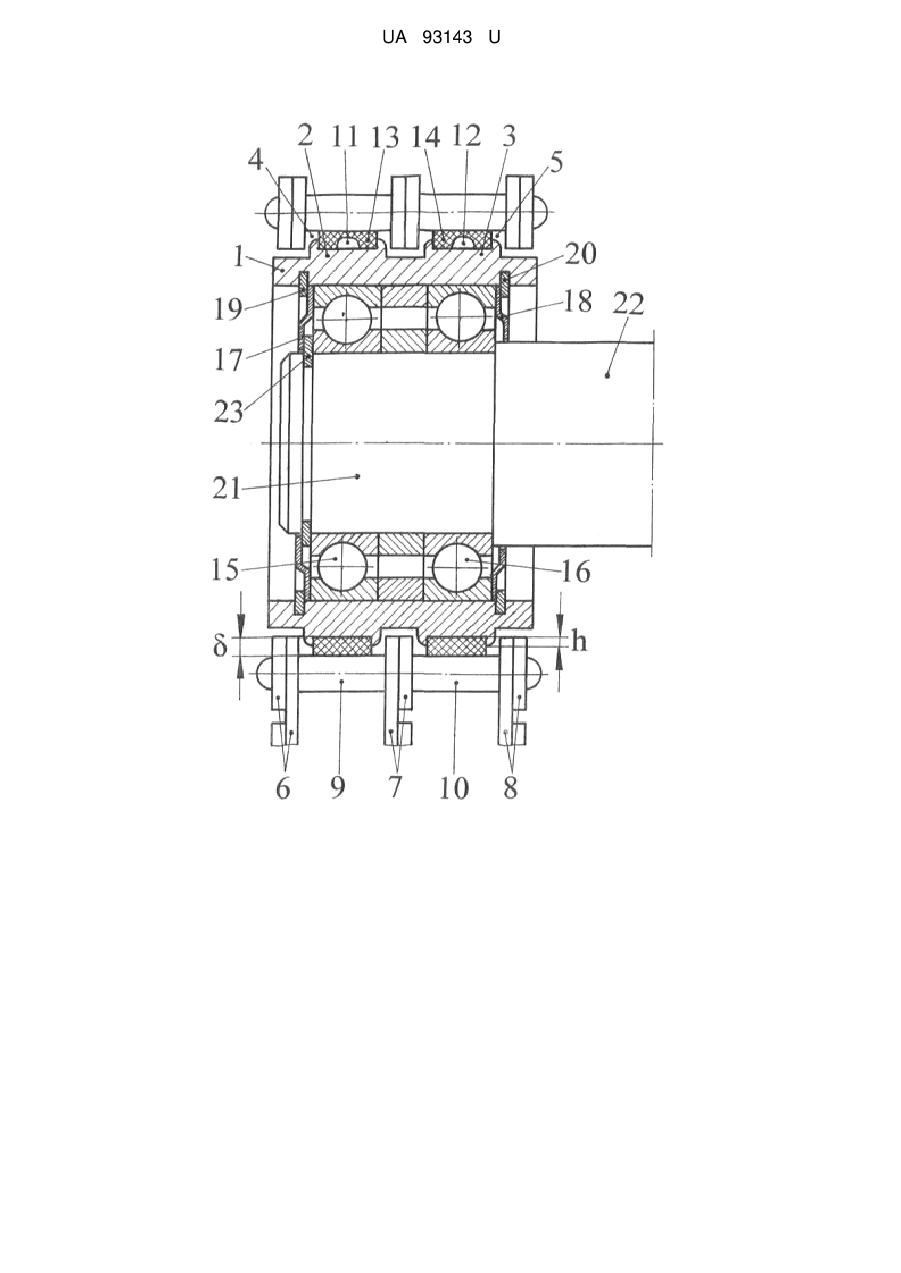

Реферат: UA 93143 U UA 93143 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до машинобудування і стосується саме різних опорних роликів втулково-роликових пластинчастих ланцюгів, працюючих переважно в механізмах підйому навантажувачів [1]. Відомий опорний ролик втулково-роликового пластинчастого ланцюга, який містить корпус з кільцевими виступами-ребордами на своїй зовнішній поверхні [2]. Недоліком такого опорного ролика втулково-роликового пластинчастого ланцюга є те, що він забезпечує підвищений знос зовнішньої поверхні свого корпусу та пластин ланцюга. Найбільш близьким аналогом до корисної моделі за технічною суттю і досягуваному ефекту є опорний ролик втулково-роликового пластинчастого ланцюга, який містить корпус з кільцевими виступами на своїй зовнішній поверхні, при цьому зазначені виступи розміщуються в заглибленнях, утворених пластинами і роликами ланцюга [3]. Такий опорний ролик втулково-роликового пластинчастого ланцюга забезпечує можливість зменшення зносу зовнішньої поверхні свого корпусу та пластин ланцюга завдяки розміщуванню виступів зазначеного корпусу в заглибленнях, утворених пластинами і роликами ланцюга, але не забезпечує достатньо високої своєї пружно-демпфіруючої здатності при взаємодії з роликами ланцюга, оскільки зазначені ролики ланцюга в процесі своєї роботи зразу ж починають контактну взаємодію з вказаними кільцевими виступами корпусу опорного ролика, створюючи в результаті цього ударні між ними навантаження, що є основним його недоліком. В основу корисної моделі поставлено задачу забезпечення можливості підвищення пружнодемпфіруючої здатності опорного ролика втулково-роликового пластинчастого ланцюга при взаємодії з його роликами шляхом виключення початкової ударної взаємодії робочих поверхонь кільцевих виступів свого корпусу і роликів зазначеного ланцюга. Поставлена задача вирішується тим, що в опорному ролику втулково-роликового пластинчастого ланцюга, який містить корпус з кільцевими виступами на своїй зовнішній поверхні, при цьому зазначені виступи розміщуються в заглибленнях, утворених пластинами і роликами ланцюга, згідно з корисною моделлю, новим є те, що кільцеві виступи його корпусу на своїх зовнішніх поверхнях виконані з кільцевими канавками і мають встановлені в них еластичні кільця, при цьому товщина зазначених кілець більше глибини вказаних кільцевих канавок на величину їх пружної деформації під дією тиску на них роликів ланцюга. Вказані відмітні ознаки забезпечують виключення початкової ударної взаємодії робочих поверхонь кільцевих виступів корпусу опорного ролика втулково-роликового пластинчастого ланцюга і роликів зазначеного ланцюга за рахунок виконання кільцевих виступів корпусу опорного ролика з кільцевими канавками, встановлення в них еластичних кілець із своєю товщиною більше глибини вказаних кільцевих канавок на величину їх пружної деформації під дією тиску на них роликів ланцюга для сприйняття виникаючих з ними початкових ударних своїх навантажень, що відповідно забезпечує підвищення його пружно-демпфіруючої здатності. На кресленні схематично показаний опорний ролик втулково-роликового пластинчастого ланцюга, вид збоку: де 1 - корпус; 2, 3 - кільцеві виступи; 4, 5 - заглиблення; 6, 7, 8 - пластини; 9, 10 - ролики; 11, 12 - кільцеві канавки; 13, 14 - еластичні кільця; 15, 16 - підшипники кочення; 17, 18 - захисні шайби; 19, 20 і 23 - стопорні кільця; 21 - консольний кінець; 22 - вісь. Опорний ролик втулково-роликового пластинчастого ланцюга містить корпус 1 з кільцевими виступами 2, 3 на своїй зовнішній поверхні, при цьому зазначені виступи 2, 3 розміщуються в заглибленнях 4, 5, утворених пластинами 6, 7, 8 і роликами 9, 10 ланцюга. Крім цього, кільцеві виступи 2, 3 його корпусу 1 на своїх зовнішніх поверхнях виконані з кільцевими канавками 11, 12 і мають встановлені в них еластичні кільця 13, 14, при цьому товщина 5 зазначених кілець 13, 14 більше глибини h вказаних кільцевих канавок 11, 12 на величину їх пружної деформації під дією тиску на них роликів 9, 10 ланцюга. Корпус 1 опорного ролика встановлений на підшипниках кочення 15, 16, які із сторони своїх зовнішніх торців закриті захисними шайбами 17, 18, при цьому зазначені захисні шайби 17, 18 утримуються від свого осьового зміщення разом з підшипниками кочення 15, 16 стопорними кільцями 19, 20, а вказані підшипники кочення 15, 16 утримуються від осьового зміщення на консольному кінці 21 осі 22 стопорним кільцем 23. В результаті такого встановлення опорного ролика він є зафіксованим в осьовому напрямку осі 22 і може вільно обертатися на ній. Разом з цим, ролики 9, 10 ланцюга спочатку входять в свою контактну взаємодію з еластичними кільцями 13, 14, встановленими в кільцевих канавках 11, 12 кільцевих виступів 2, 3 корпусу 1 опорного ролика. Потім після пружної деформації розміщених над ними частин зазначених кілець 13, 14 ролики 9, 10 ланцюга вступають в контактну взаємодію з вказаними кільцевими виступами 2, 3 корпусу 1 опорного ролика, а далі, перекочуючись по їх зовнішніх циліндричних поверхнях і виходячи із своєї контактної взаємодії з ними, дають можливість для входження в їх контактну взаємодію наступних роликів 9, 10 ланцюга. 1 UA 93143 U 5 10 Здійснене удосконалення та вказана робота опорного ролика втулково-роликового пластинчастого ланцюга дозволяє виключити початкову ударну взаємодію робочих поверхонь кільцевих виступів свого корпусу і роликів зазначеного ланцюга, що відповідно забезпечує підвищення його пружно-демпфіруючої здатності. Джерела інформації: 1. Прикладная механика /Под ред. К.И. Заблонского. - Учебное пособие для вузов. - Киев: Вища школа, 1979. - С. 245, рис. 42.11. 2. Пат. № 2788863 США, кл. 187-9. - Опубл. 16.04.1957. 3. А. с. № 620713 СССР, МПК F16G13/18; В65G39/00. Опорный ролик втулочно-роликовой пластинчатой цепи /Р.Т. Яцук, Б.Д. Яремко, Б.Н. Кучук; Головное специальное конструкторское бюро автопогрузчиков. - Опубл. 25.08.1978. Бюл. № 31. - С. 107. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Опорний ролик втулково-роликового пластинчастого ланцюга, що містить корпус з кільцевими виступами на своїй зовнішній поверхні, при цьому зазначені виступи розміщуються в заглибленнях, утворених пластинами і роликами ланцюга, який відрізняється тим, що кільцеві виступи його корпусу на своїх зовнішніх поверхнях виконані з кільцевими канавками і мають встановлені в них еластичні кільця, при цьому товщина зазначених кілець більше глибини вказаних кільцевих канавок на величину їх пружної деформації під дією тиску на них роликів ланцюга. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
