Іграшка-тренажер для кисті руки

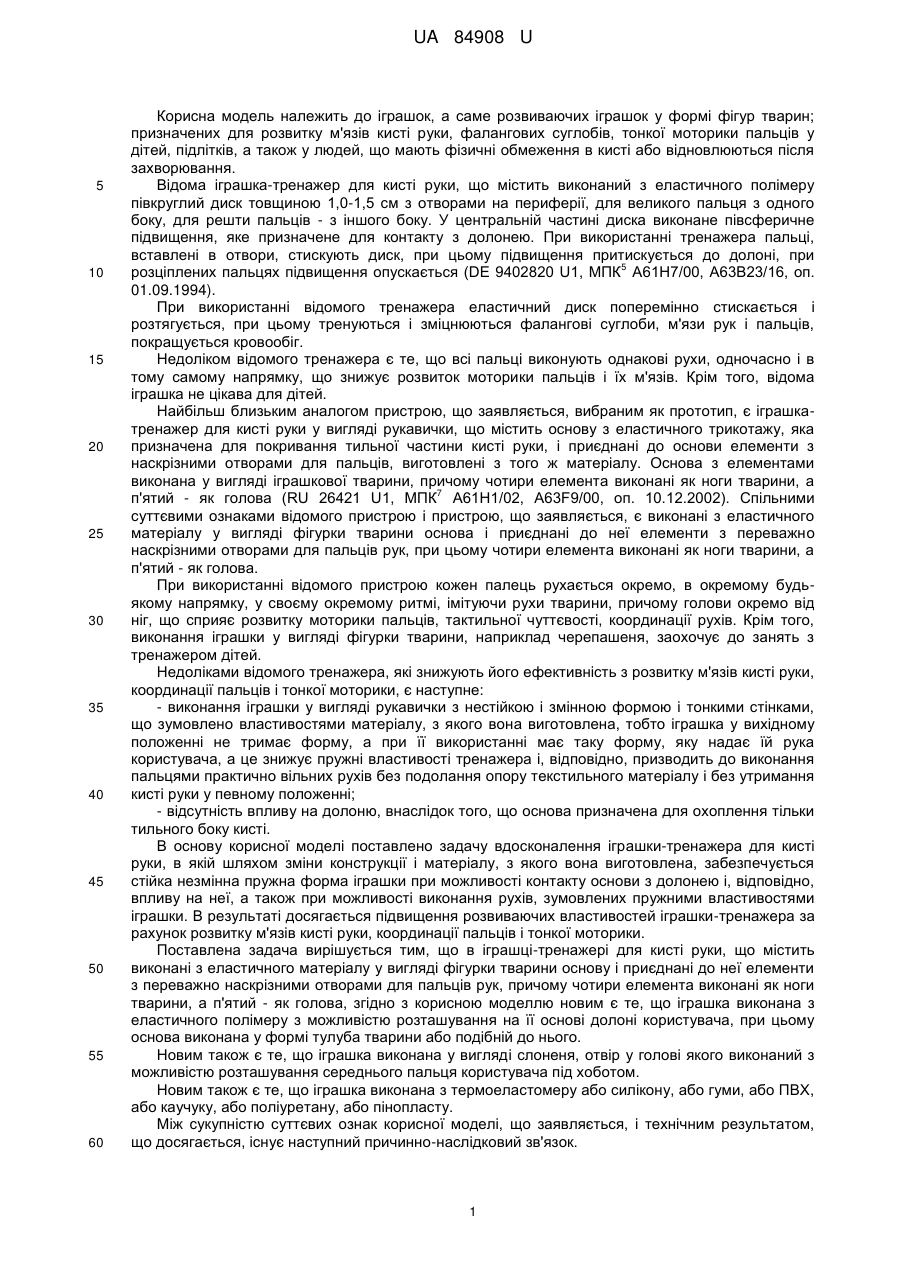

Реферат: UA 84908 U UA 84908 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до іграшок, а саме розвиваючих іграшок у формі фігур тварин; призначених для розвитку м'язів кисті руки, фалангових суглобів, тонкої моторики пальців у дітей, підлітків, а також у людей, що мають фізичні обмеження в кисті або відновлюються після захворювання. Відома іграшка-тренажер для кисті руки, що містить виконаний з еластичного полімеру півкруглий диск товщиною 1,0-1,5 см з отворами на периферії, для великого пальця з одного боку, для решти пальців - з іншого боку. У центральній частині диска виконане півсферичне підвищення, яке призначене для контакту з долонею. При використанні тренажера пальці, вставлені в отвори, стискують диск, при цьому підвищення притискується до долоні, при 5 розціплених пальцях підвищення опускається (DE 9402820 U1, МПК А61Н7/00, А63В23/16, оп. 01.09.1994). При використанні відомого тренажера еластичний диск поперемінно стискається і розтягується, при цьому тренуються і зміцнюються фалангові суглоби, м'язи рук і пальців, покращується кровообіг. Недоліком відомого тренажера є те, що всі пальці виконують однакові рухи, одночасно і в тому самому напрямку, що знижує розвиток моторики пальців і їх м'язів. Крім того, відома іграшка не цікава для дітей. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є іграшкатренажер для кисті руки у вигляді рукавички, що містить основу з еластичного трикотажу, яка призначена для покривання тильної частини кисті руки, і приєднані до основи елементи з наскрізними отворами для пальців, виготовлені з того ж матеріалу. Основа з елементами виконана у вигляді іграшкової тварини, причому чотири елемента виконані як ноги тварини, а 7 п'ятий - як голова (RU 26421 U1, МПК А61H1/02, A63F9/00, oп. 10.12.2002). Спільними суттєвими ознаками відомого пристрою і пристрою, що заявляється, є виконані з еластичного матеріалу у вигляді фігурки тварини основа і приєднані до неї елементи з переважно наскрізними отворами для пальців рук, при цьому чотири елемента виконані як ноги тварини, а п'ятий - як голова. При використанні відомого пристрою кожен палець рухається окремо, в окремому будьякому напрямку, у своєму окремому ритмі, імітуючи рухи тварини, причому голови окремо від ніг, що сприяє розвитку моторики пальців, тактильної чуттєвості, координації рухів. Крім того, виконання іграшки у вигляді фігурки тварини, наприклад черепашеня, заохочує до занять з тренажером дітей. Недоліками відомого тренажера, які знижують його ефективність з розвитку м'язів кисті руки, координації пальців і тонкої моторики, є наступне: - виконання іграшки у вигляді рукавички з нестійкою і змінною формою і тонкими стінками, що зумовлено властивостями матеріалу, з якого вона виготовлена, тобто іграшка у вихідному положенні не тримає форму, а при її використанні має таку форму, яку надає їй рука користувача, а це знижує пружні властивості тренажера і, відповідно, призводить до виконання пальцями практично вільних рухів без подолання опору текстильного матеріалу і без утримання кисті руки у певному положенні; - відсутність впливу на долоню, внаслідок того, що основа призначена для охоплення тільки тильного боку кисті. В основу корисної моделі поставлено задачу вдосконалення іграшки-тренажера для кисті руки, в якій шляхом зміни конструкції і матеріалу, з якого вона виготовлена, забезпечується стійка незмінна пружна форма іграшки при можливості контакту основи з долонею і, відповідно, впливу на неї, а також при можливості виконання рухів, зумовлених пружними властивостями іграшки. В результаті досягається підвищення розвиваючих властивостей іграшки-тренажера за рахунок розвитку м'язів кисті руки, координації пальців і тонкої моторики. Поставлена задача вирішується тим, що в іграшці-тренажері для кисті руки, що містить виконані з еластичного матеріалу у вигляді фігурки тварини основу і приєднані до неї елементи з переважно наскрізними отворами для пальців рук, причому чотири елемента виконані як ноги тварини, а п'ятий - як голова, згідно з корисною моделлю новим є те, що іграшка виконана з еластичного полімеру з можливістю розташування на її основі долоні користувача, при цьому основа виконана у формі тулуба тварини або подібній до нього. Новим також є те, що іграшка виконана у вигляді слоненя, отвір у голові якого виконаний з можливістю розташування середнього пальця користувача під хоботом. Новим також є те, що іграшка виконана з термоеластомеру або силікону, або гуми, або ПВХ, або каучуку, або поліуретану, або пінопласту. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причинно-наслідковий зв'язок. 1 UA 84908 U 5 10 15 20 25 30 35 40 45 Зміна конструкції іграшки-тренажера і матеріалу, з якого вона виготовлена, а саме: - виконання іграшки з еластичного полімеру; - виконання іграшки з можливістю розташування на її основі долоні користувача; - виконання основи у формі тулуба тварини або подібній до нього; у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує, по-перше, виконання іграшки у вигляді фігурки тварини стійкої незмінної пружної форми певної товщини, що дозволяє іграшці-тренажеру утримувати кисть руки у положенні, визначеному формою іграшки, і виконувати рухи, долаючи деякий опір еластичного полімерного матеріалу, а по-друге, контакт долоні користувача з основою іграшки, що призводить до впливу пружного матеріалу іграшки на долоню при виконанні рухів. В результаті підвищуються розвиваючі властивості іграшки-тренажера за рахунок розвитку м'язів кисті руки, координації пальців і тонкої моторики. Крім того, виконання іграшки у вигляді слоненя, отвір у голові якого виконаний з можливістю розташування середнього пальця користувача під хоботом, дозволяє цьому пальцю виконувати окремо від інших пальців рухи з підняття-опускання хобота, що додатково сприяє розвитку координації і тонкої моторики пальців. Суть запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд іграшки-тренажера для кисті руки у вигляді фігурки слоненя; на фіг. 2 - вигляд збоку іграшки; на фіг. 3 - загальний вигляд іграшки з кистю руки користувача. Іграшка-тренажер для кисті руки у найкращому варіанті здійснення корисної моделі, що заявляється, який однак не є єдино можливим, (фіг. 1, 2) виконаний у вигляді фігурки тварини, наприклад слоненя, і містить основу 1 і приєднані до неї елементи з наскрізними отворами для пальців рук. При цьому основа 1 виконана у формі тулуба тварини або подібній до нього і призначена для розташування на ній долоні користувача, чотири елементи 2 виконані як ноги тварини і призначені для встановлення в отвори 3 великого, вказівного, підмізинного пальців і мізинця, а п'ятий елемент 4 виконаний як голова тварини, в т.ч. може бути з хоботом, і має отвір 5, призначений для середнього пальця. Отвори 3 на елементах 2 утворені півкільцями 6, які служать для утримання верхніх фаланг пальців, а отвір 5 може бути виконаний з можливістю розташування середнього пальця користувача під хоботом слоненя. Іграшка-тренажер виконана з еластичного полімеру, яким може бути термоеластомер або силікон, або гума, або ПВХ, або каучук, або поліуретан, або пінопласт. Кожен з цих матеріалів забезпечує достатні пружні властивості і міцність тренажеру. Іграшка-тренажер для кисті руки працює таким чином. Користувач розташовує долоню на основі 1, верхні фаланги своїх великого, вказівного, підмізинного пальців і мізинця встановлює в отвори 3, а середній (найдовший) палець - у отвір 5 таким чином, що дві його верхні фаланги розташовуються під хоботом (фіг. 3). При цьому іграшка, завдяки міцності і пружним властивостям еластичного полімеру, легко утримує у певній формі кисть руки користувача, а ця форма зумовлена формою самої іграшки. Рухаючи пальцями ноги і голову іграшкової тварини, причому рухи голови відрізняються від рухів ніг, користувач намагається зобразити природні рухи тварини, пересуваючи ноги вперед-назад і в боки, а голову з хоботом вгору-вниз. За рахунок пружності еластичного полімеру пальці користувача долають певний опір елементів 2 і 4, а долоня відчуває вплив основи 1. Таким чином відбувається двостороння дія: з одного боку - масаж пальців і долоні користувача елементами і основою іграшки, а з іншого - певна напруга м'язів кисті при виконанні рухів. Це підвищує розвиваючі властивості іграшки за рахунок розвитку м'язів кисті руки, фалангових суглобів, координації пальців і тонкої моторики, стимулює просторову уяву, абстрактне мислення у дітей, підлітків, а також у людей, що мають фізичні обмеження в кисті або відновлюються після захворювання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Іграшка-тренажер для кисті руки, що містить виконані з еластичного матеріалу у вигляді фігурки тварини основу і приєднані до неї елементи з переважно наскрізними отворами для пальців рук, причому чотири елемента виконані як ноги тварини, а п'ятий - як голова, яка відрізняється тим, що вона виконана з еластичного полімеру з можливістю розташування наїї основі долоні користувача, при цьому основа виконана у формі тулуба тварини або подібній до нього. 2. Іграшка за п. 1, яка відрізняється тим, що вона виконана у вигляді слоненяти, отвір у голові якого виконаний з можливістю розташування середнього пальця користувача під хоботом. 3. Іграшка за п. 1 або 2, яка відрізняється тим, що вона виконана з термоеластомеру або силікону, або гуми, або ПВХ, або каучуку, або поліуретану, або пінопласту. 2 UA 84908 U 3 UA 84908 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
