Пляшковий затвор

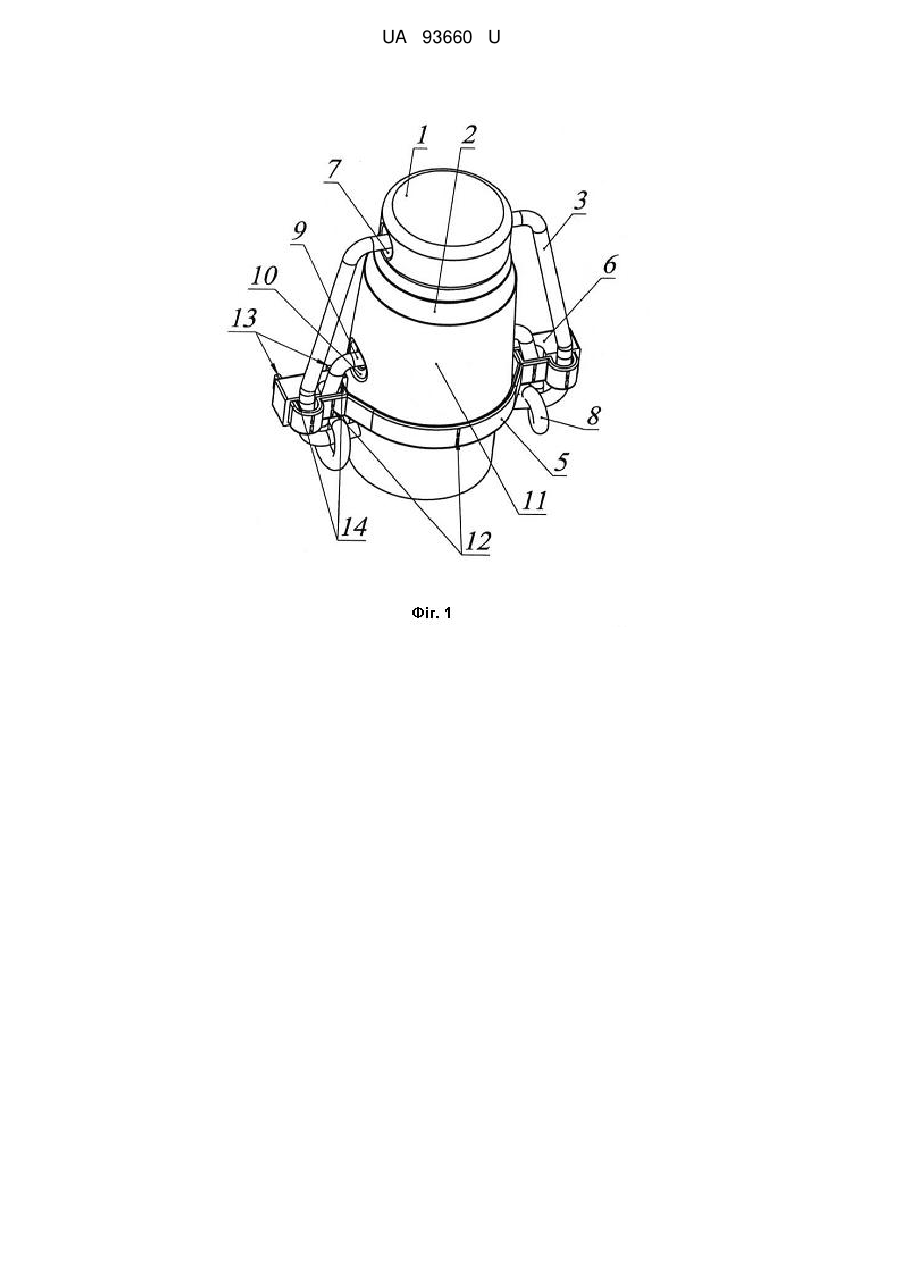

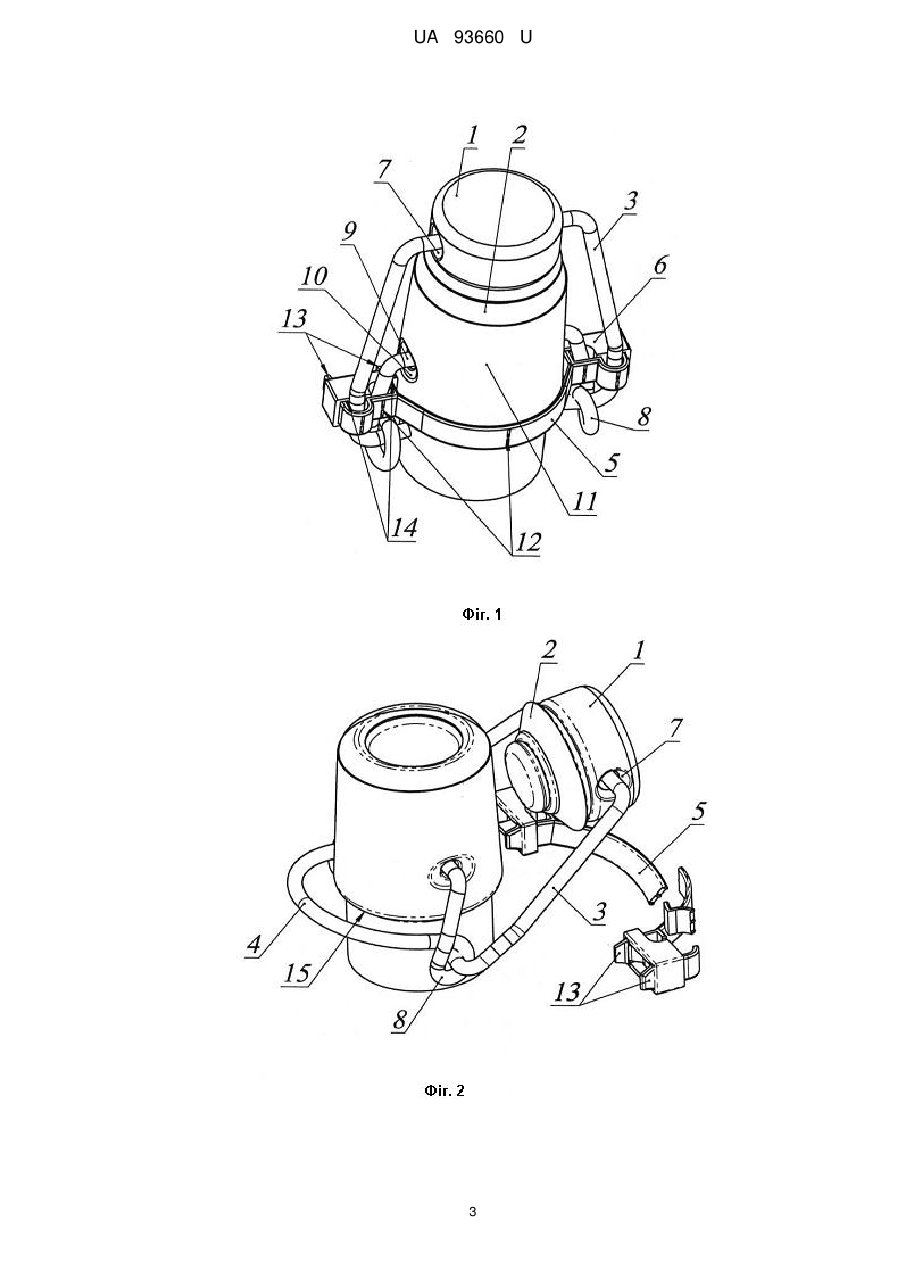

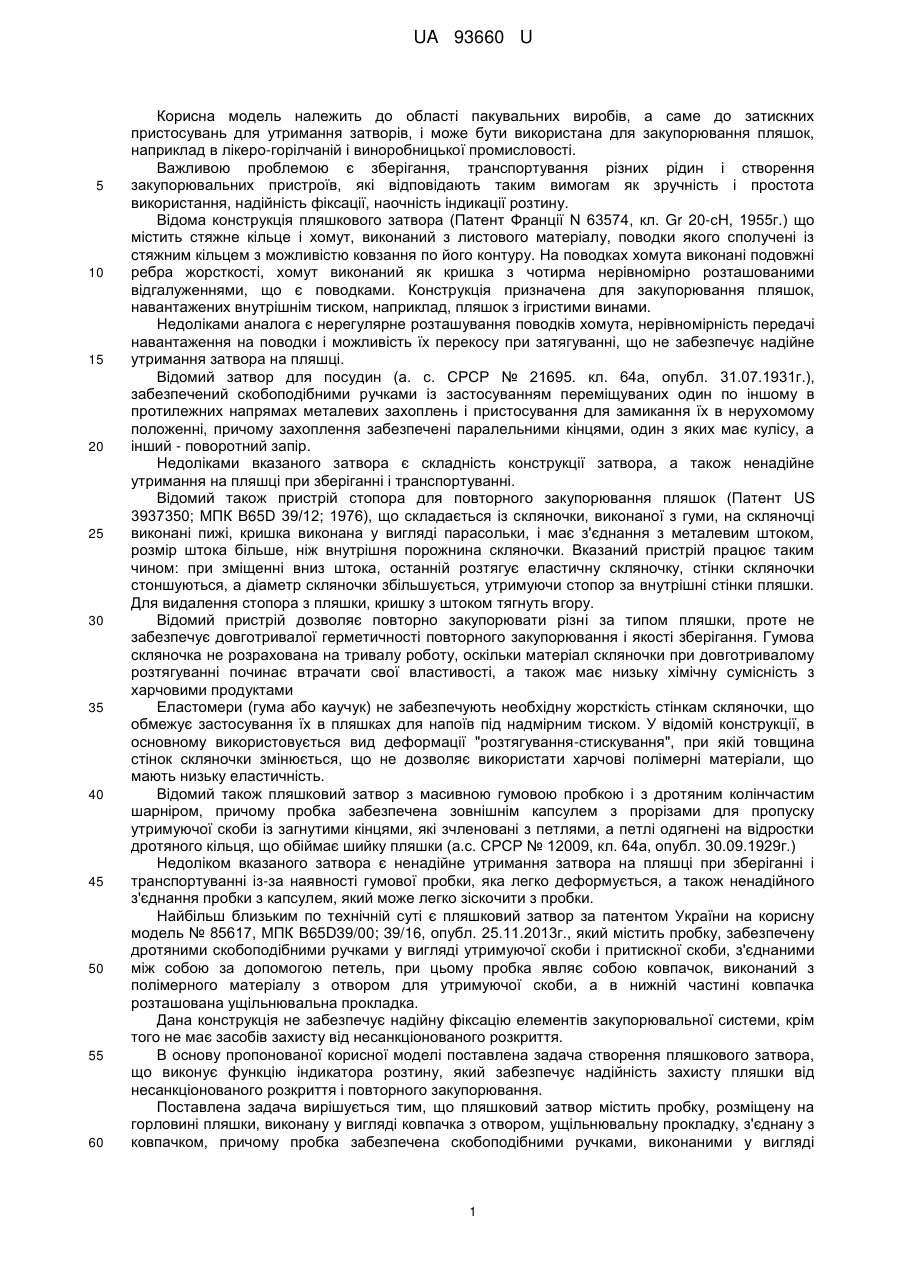

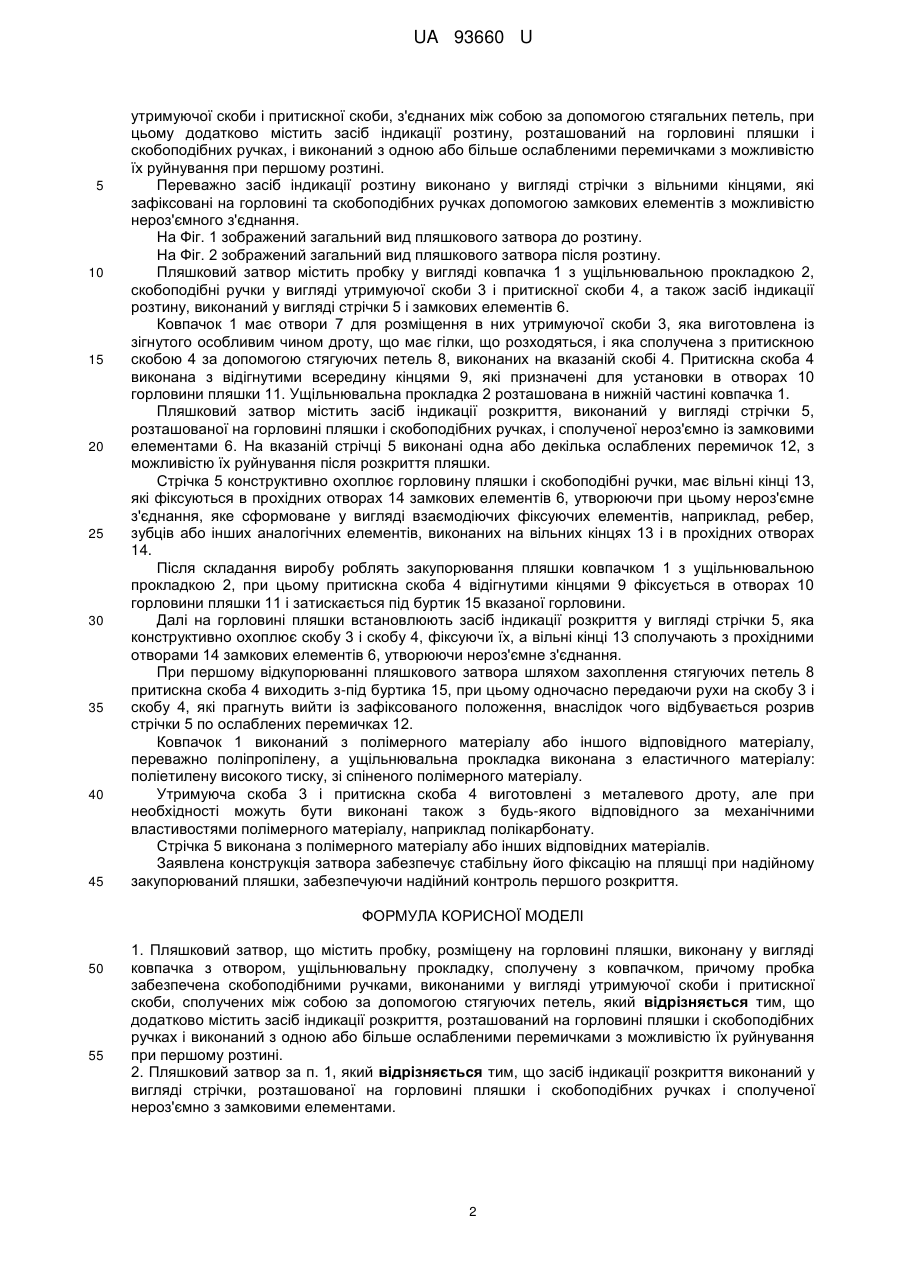

Реферат: UA 93660 U UA 93660 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області пакувальних виробів, а саме до затискних пристосувань для утримання затворів, і може бути використана для закупорювання пляшок, наприклад в лікеро-горілчаній і виноробницької промисловості. Важливою проблемою є зберігання, транспортування різних рідин і створення закупорювальних пристроїв, які відповідають таким вимогам як зручність і простота використання, надійність фіксації, наочність індикації розтину. Відома конструкція пляшкового затвора (Патент Франції N 63574, кл. Gr 20-сН, 1955г.) що містить стяжне кільце і хомут, виконаний з листового матеріалу, поводки якого сполучені із стяжним кільцем з можливістю ковзання по його контуру. На поводках хомута виконані подовжні ребра жорсткості, хомут виконаний як кришка з чотирма нерівномірно розташованими відгалуженнями, що є поводками. Конструкція призначена для закупорювання пляшок, навантажених внутрішнім тиском, наприклад, пляшок з ігристими винами. Недоліками аналога є нерегулярне розташування поводків хомута, нерівномірність передачі навантаження на поводки і можливість їх перекосу при затягуванні, що не забезпечує надійне утримання затвора на пляшці. Відомий затвор для посудин (а. с. СРСР № 21695. кл. 64а, опубл. 31.07.1931г.), забезпечений скобоподібними ручками із застосуванням переміщуваних один по іншому в протилежних напрямах металевих захоплень і пристосування для замикання їх в нерухомому положенні, причому захоплення забезпечені паралельними кінцями, один з яких має кулісу, а інший - поворотний запір. Недоліками вказаного затвора є складність конструкції затвора, а також ненадійне утримання на пляшці при зберіганні і транспортуванні. Відомий також пристрій стопора для повторного закупорювання пляшок (Патент US 3937350; МПК B65D 39/12; 1976), що складається із скляночки, виконаної з гуми, на скляночці виконані пижі, кришка виконана у вигляді парасольки, і має з'єднання з металевим штоком, розмір штока більше, ніж внутрішня порожнина скляночки. Вказаний пристрій працює таким чином: при зміщенні вниз штока, останній розтягує еластичну скляночку, стінки скляночки стоншуються, а діаметр скляночки збільшується, утримуючи стопор за внутрішні стінки пляшки. Для видалення стопора з пляшки, кришку з штоком тягнуть вгору. Відомий пристрій дозволяє повторно закупорювати різні за типом пляшки, проте не забезпечує довготривалої герметичності повторного закупорювання і якості зберігання. Гумова скляночка не розрахована на тривалу роботу, оскільки матеріал скляночки при довготривалому розтягуванні починає втрачати свої властивості, а також має низьку хімічну сумісність з харчовими продуктами Еластомери (гума або каучук) не забезпечують необхідну жорсткість стінкам скляночки, що обмежує застосування їх в пляшках для напоїв під надмірним тиском. У відомій конструкції, в основному використовується вид деформації "розтягування-стискування", при якій товщина стінок скляночки змінюється, що не дозволяє використати харчові полімерні матеріали, що мають низьку еластичність. Відомий також пляшковий затвор з масивною гумовою пробкою і з дротяним колінчастим шарніром, причому пробка забезпечена зовнішнім капсулем з прорізами для пропуску утримуючої скоби із загнутими кінцями, які зчленовані з петлями, а петлі одягнені на відростки дротяного кільця, що обіймає шийку пляшки (а.с. СРСР № 12009, кл. 64а, опубл. 30.09.1929г.) Недоліком вказаного затвора є ненадійне утримання затвора на пляшці при зберіганні і транспортуванні із-за наявності гумової пробки, яка легко деформується, а також ненадійного з'єднання пробки з капсулем, який може легко зіскочити з пробки. Найбільш близьким по технічній суті є пляшковий затвор за патентом України на корисну модель № 85617, МПК B65D39/00; 39/16, опубл. 25.11.2013г., який містить пробку, забезпечену дротяними скобоподібними ручками у вигляді утримуючої скоби і притискної скоби, з'єднаними між собою за допомогою петель, при цьому пробка являє собою ковпачок, виконаний з полімерного матеріалу з отвором для утримуючої скоби, а в нижній частині ковпачка розташована ущільнювальна прокладка. Дана конструкція не забезпечує надійну фіксацію елементів закупорювальної системи, крім того не має засобів захисту від несанкціонованого розкриття. В основу пропонованої корисної моделі поставлена задача створення пляшкового затвора, що виконує функцію індикатора розтину, який забезпечує надійність захисту пляшки від несанкціонованого розкриття і повторного закупорювання. Поставлена задача вирішується тим, що пляшковий затвор містить пробку, розміщену на горловині пляшки, виконану у вигляді ковпачка з отвором, ущільнювальну прокладку, з'єднану з ковпачком, причому пробка забезпечена скобоподібними ручками, виконаними у вигляді 1 UA 93660 U 5 10 15 20 25 30 35 40 45 утримуючої скоби і притискної скоби, з'єднаних між собою за допомогою стягальних петель, при цьому додатково містить засіб індикації розтину, розташований на горловині пляшки і скобоподібних ручках, і виконаний з одною або більше ослабленими перемичками з можливістю їх руйнування при першому розтині. Переважно засіб індикації розтину виконано у вигляді стрічки з вільними кінцями, які зафіксовані на горловині та скобоподібних ручках допомогою замкових елементів з можливістю нероз'ємного з'єднання. На Фіг. 1 зображений загальний вид пляшкового затвора до розтину. На Фіг. 2 зображений загальний вид пляшкового затвора після розтину. Пляшковий затвор містить пробку у вигляді ковпачка 1 з ущільнювальною прокладкою 2, скобоподібні ручки у вигляді утримуючої скоби 3 і притискної скоби 4, а також засіб індикації розтину, виконаний у вигляді стрічки 5 і замкових елементів 6. Ковпачок 1 має отвори 7 для розміщення в них утримуючої скоби 3, яка виготовлена із зігнутого особливим чином дроту, що має гілки, що розходяться, і яка сполучена з притискною скобою 4 за допомогою стягуючих петель 8, виконаних на вказаній скобі 4. Притискна скоба 4 виконана з відігнутими всередину кінцями 9, які призначені для установки в отворах 10 горловини пляшки 11. Ущільнювальна прокладка 2 розташована в нижній частині ковпачка 1. Пляшковий затвор містить засіб індикації розкриття, виконаний у вигляді стрічки 5, розташованої на горловині пляшки і скобоподібних ручках, і сполученої нероз'ємно із замковими елементами 6. На вказаній стрічці 5 виконані одна або декілька ослаблених перемичок 12, з можливістю їх руйнування після розкриття пляшки. Стрічка 5 конструктивно охоплює горловину пляшки і скобоподібні ручки, має вільні кінці 13, які фіксуються в прохідних отворах 14 замкових елементів 6, утворюючи при цьому нероз'ємне з'єднання, яке сформоване у вигляді взаємодіючих фіксуючих елементів, наприклад, ребер, зубців або інших аналогічних елементів, виконаних на вільних кінцях 13 і в прохідних отворах 14. Після складання виробу роблять закупорювання пляшки ковпачком 1 з ущільнювальною прокладкою 2, при цьому притискна скоба 4 відігнутими кінцями 9 фіксується в отворах 10 горловини пляшки 11 і затискається під буртик 15 вказаної горловини. Далі на горловині пляшки встановлюють засіб індикації розкриття у вигляді стрічки 5, яка конструктивно охоплює скобу 3 і скобу 4, фіксуючи їх, а вільні кінці 13 сполучають з прохідними отворами 14 замкових елементів 6, утворюючи нероз'ємне з'єднання. При першому відкупорюванні пляшкового затвора шляхом захоплення стягуючих петель 8 притискна скоба 4 виходить з-під буртика 15, при цьому одночасно передаючи рухи на скобу 3 і скобу 4, які прагнуть вийти із зафіксованого положення, внаслідок чого відбувається розрив стрічки 5 по ослаблених перемичках 12. Ковпачок 1 виконаний з полімерного матеріалу або іншого відповідного матеріалу, переважно поліпропілену, а ущільнювальна прокладка виконана з еластичного матеріалу: поліетилену високого тиску, зі спіненого полімерного матеріалу. Утримуюча скоба 3 і притискна скоба 4 виготовлені з металевого дроту, але при необхідності можуть бути виконані також з будь-якого відповідного за механічними властивостями полімерного матеріалу, наприклад полікарбонату. Стрічка 5 виконана з полімерного матеріалу або інших відповідних матеріалів. Заявлена конструкція затвора забезпечує стабільну його фіксацію на пляшці при надійному закупорюваний пляшки, забезпечуючи надійний контроль першого розкриття. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Пляшковий затвор, що містить пробку, розміщену на горловині пляшки, виконану у вигляді ковпачка з отвором, ущільнювальну прокладку, сполучену з ковпачком, причому пробка забезпечена скобоподібними ручками, виконаними у вигляді утримуючої скоби і притискної скоби, сполучених між собою за допомогою стягуючих петель, який відрізняється тим, що додатково містить засіб індикації розкриття, розташований на горловині пляшки і скобоподібних ручках і виконаний з одною або більше ослабленими перемичками з можливістю їх руйнування при першому розтині. 2. Пляшковий затвор за п. 1, який відрізняється тим, що засіб індикації розкриття виконаний у вигляді стрічки, розташованої на горловині пляшки і скобоподібних ручках і сполученої нероз'ємно з замковими елементами. 2 UA 93660 U 3 UA 93660 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
