Захисний елемент, спосіб його виготовлення, застосування та документ, що його містить

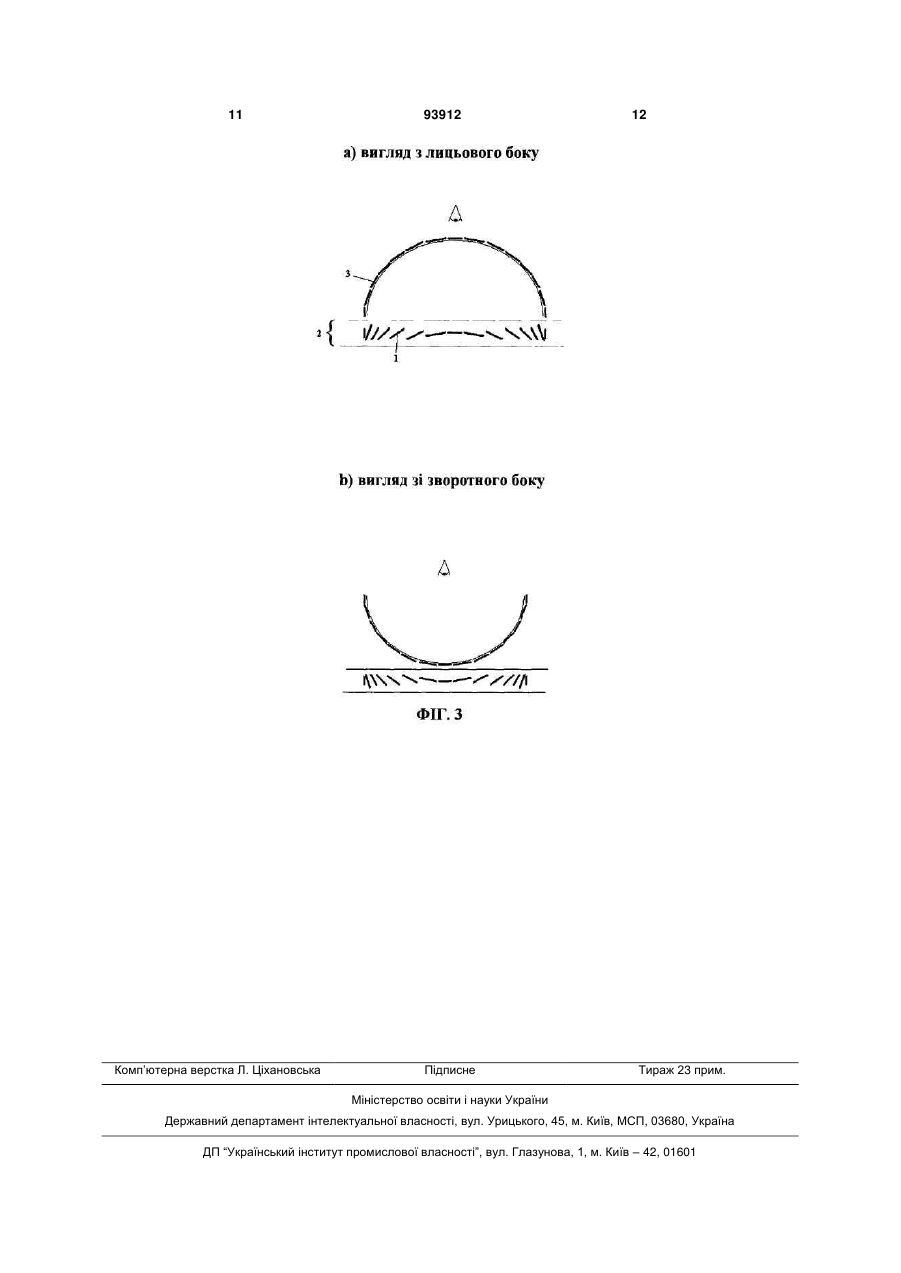

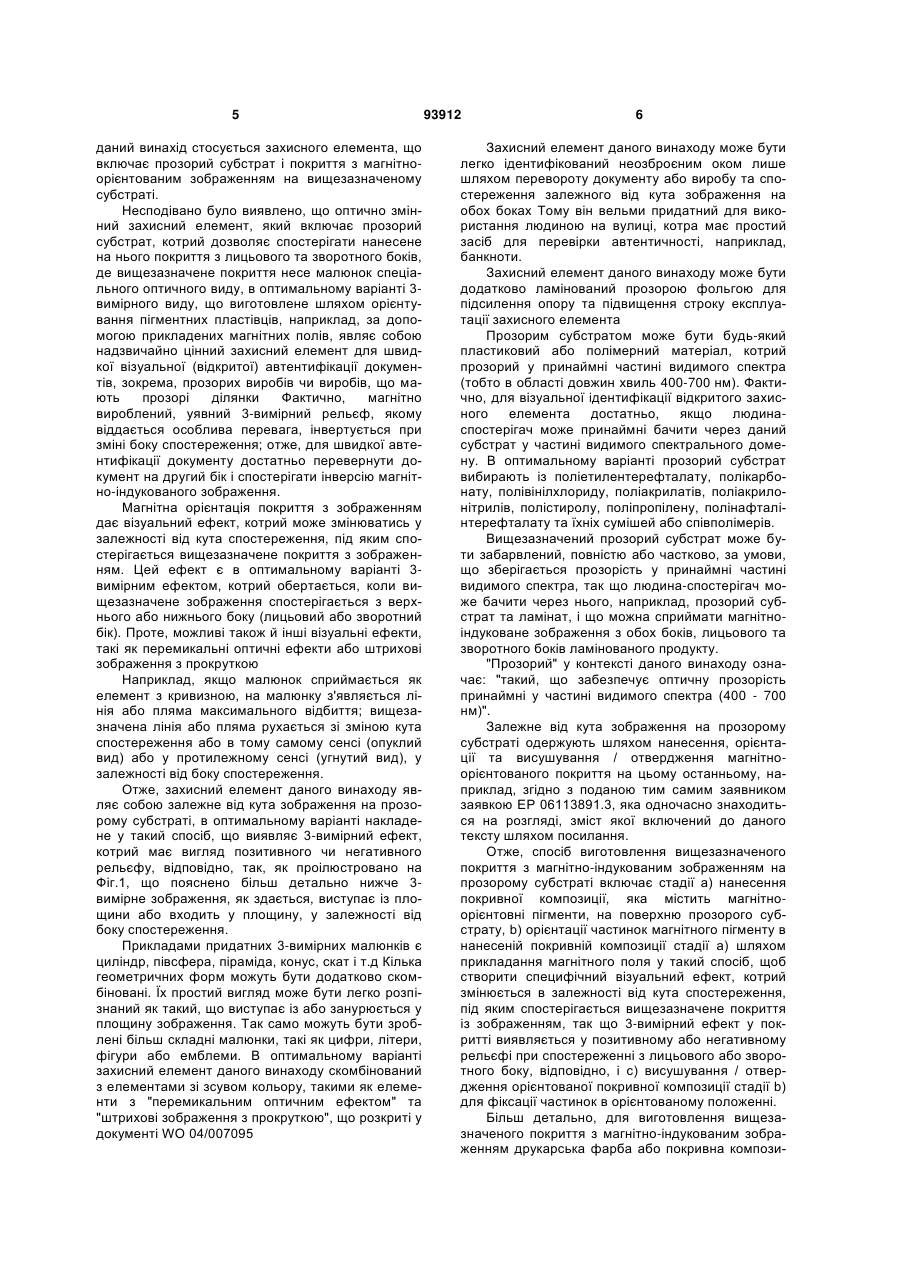

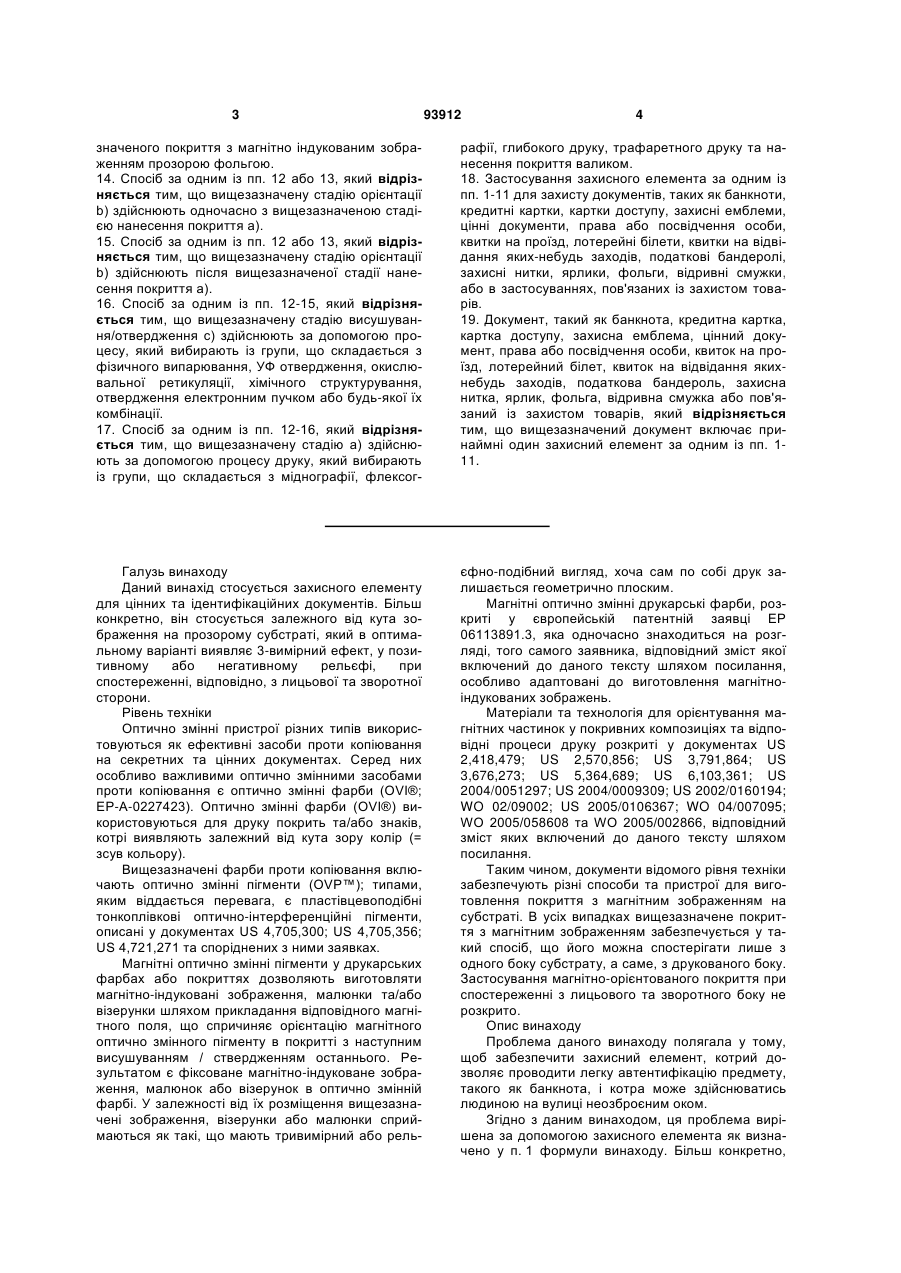

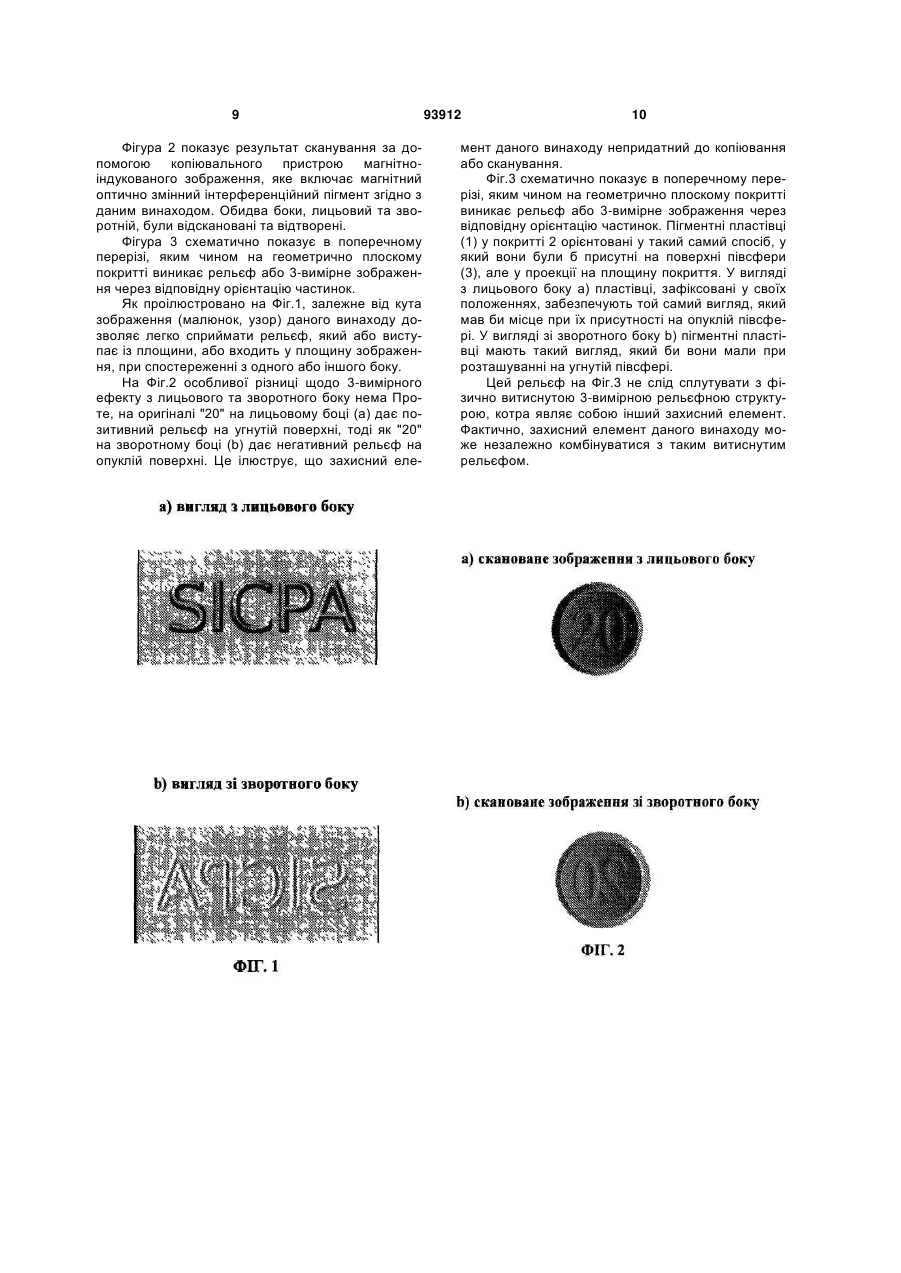

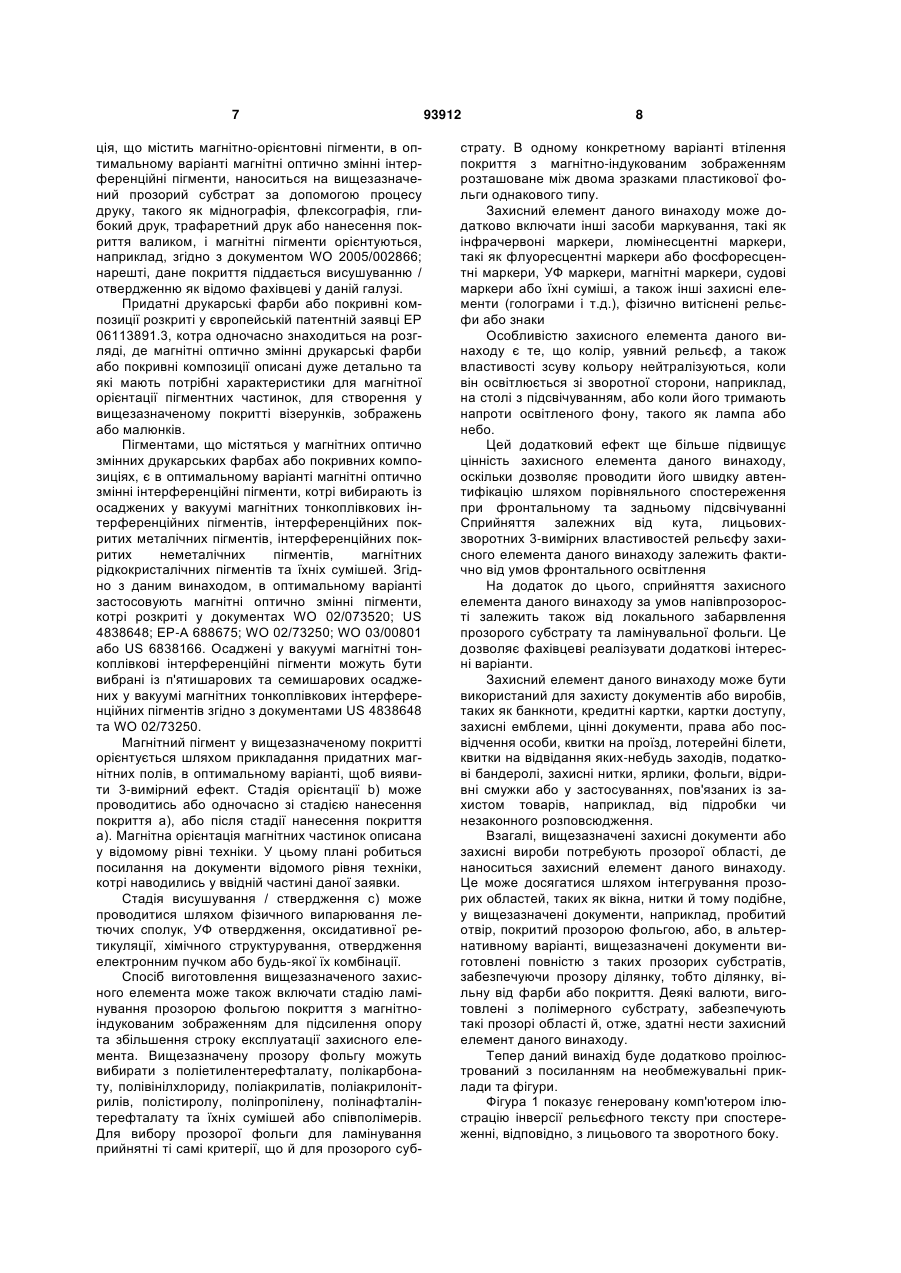

1. Захисний елемент, який містить прозорий субстрат та магнітно орієнтоване покриття з зображенням на вищезазначеному субстраті. 2. Захисний елемент за п. 1, який відрізняється тим, що вищезазначене покриття з зображенням накладене у такий спосіб, що виявляє 3-вимірний ефект, котрий має вигляд позитивного або негативного рельєфу, відповідно, при спостереженні з лицьового або зворотного боку, відповідно. 3. Захисний елемент за одним із пп. 1 або 2, який відрізняється тим, що вищезазначений прозорий субстрат вибраний із групи, яка складається з поліетилентерефталату, полікарбонату, полівінілхлориду, поліакрилатів, поліакрилонітрилів, полістиролу, поліпропілену, полінафталінтерефталату та їхніх сумішей або співполімерів. 4. Захисний елемент за одним із пп. 1-3, який відрізняється тим, що вищезазначене покриття з магнітно орієнтованим зображенням ламіноване прозорою фольгою. 5. Захисний елемент за п. 4, який відрізняється тим, що вищезазначена прозора фольга вибрана із групи, яка складається з поліетилентерефталату, полікарбонату, полівінілхлориду, поліакрилатів, поліакрилонітрилів, полістиролу, поліпропілену, полінафталінтерефталату та їхніх сумішей або співполімерів. 6. Захисний елемент за п. 5, який відрізняється тим, що вищезазначене покриття з магнітно орієн 2 (19) 1 3 93912 4 значеного покриття з магнітно індукованим зображенням прозорою фольгою. 14. Спосіб за одним із пп. 12 або 13, який відрізняється тим, що вищезазначену стадію орієнтації b) здійснюють одночасно з вищезазначеною стадією нанесення покриття а). 15. Спосіб за одним із пп. 12 або 13, який відрізняється тим, що вищезазначену стадію орієнтації b) здійснюють після вищезазначеної стадії нанесення покриття а). 16. Спосіб за одним із пп. 12-15, який відрізняється тим, що вищезазначену стадію висушування/отвердження с) здійснюють за допомогою процесу, який вибирають із групи, що складається з фізичного випарювання, УФ отвердження, окислювальної ретикуляції, хімічного структурування, отвердження електронним пучком або будь-якої їх комбінації. 17. Спосіб за одним із пп. 12-16, який відрізняється тим, що вищезазначену стадію а) здійснюють за допомогою процесу друку, який вибирають із групи, що складається з міднографії, флексог рафії, глибокого друку, трафаретного друку та нанесення покриття валиком. 18. Застосування захисного елемента за одним із пп. 1-11 для захисту документів, таких як банкноти, кредитні картки, картки доступу, захисні емблеми, цінні документи, права або посвідчення особи, квитки на проїзд, лотерейні білети, квитки на відвідання яких-небудь заходів, податкові бандеролі, захисні нитки, ярлики, фольги, відривні смужки, або в застосуваннях, пов'язаних із захистом товарів. 19. Документ, такий як банкнота, кредитна картка, картка доступу, захисна емблема, цінний документ, права або посвідчення особи, квиток на проїзд, лотерейний білет, квиток на відвідання якихнебудь заходів, податкова бандероль, захисна нитка, ярлик, фольга, відривна смужка або пов'язаний із захистом товарів, який відрізняється тим, що вищезазначений документ включає принаймні один захисний елемент за одним із пп. 111. Галузь винаходу Даний винахід стосується захисного елементу для цінних та ідентифікаційних документів. Більш конкретно, він стосується залежного від кута зображення на прозорому субстраті, який в оптимальному варіанті виявляє 3-вимірний ефект, у позитивному або негативному рельєфі, при спостереженні, відповідно, з лицьової та зворотної сторони. Рівень техніки Оптично змінні пристрої різних типів використовуються як ефективні засоби проти копіювання на секретних та цінних документах. Серед них особливо важливими оптично змінними засобами проти копіювання є оптично змінні фарби (OVI®; ЕР-А-0227423). Оптично змінні фарби (OVI®) використовуються для друку покрить та/або знаків, котрі виявляють залежний від кута зору колір (= зсув кольору). Вищезазначені фарби проти копіювання включають оптично змінні пігменти (OVP™); типами, яким віддається перевага, є пластівцевоподібні тонкоплівкові оптично-інтерференційні пігменти, описані у документах US 4,705,300; US 4,705,356; US 4,721,271 та споріднених з ними заявках. Магнітні оптично змінні пігменти у друкарських фарбах або покриттях дозволяють виготовляти магнітно-індуковані зображення, малюнки та/або візерунки шляхом прикладання відповідного магнітного поля, що спричиняє орієнтацію магнітного оптично змінного пігменту в покритті з наступним висушуванням / ствердженням останнього. Результатом є фіксоване магнітно-індуковане зображення, малюнок або візерунок в оптично змінній фарбі. У залежності від їх розміщення вищезазначені зображення, візерунки або малюнки сприймаються як такі, що мають тривимірний або рель єфно-подібний вигляд, хоча сам по собі друк залишається геометрично плоским. Магнітні оптично змінні друкарські фарби, розкриті у європейській патентній заявці ЕР 06113891.3, яка одночасно знаходиться на розгляді, того самого заявника, відповідний зміст якої включений до даного тексту шляхом посилання, особливо адаптовані до виготовлення магнітноіндукованих зображень. Матеріали та технологія для орієнтування магнітних частинок у покривних композиціях та відповідні процеси друку розкриті у документах US 2,418,479; US 2,570,856; US 3,791,864; US 3,676,273; US 5,364,689; US 6,103,361; US 2004/0051297; US 2004/0009309; US 2002/0160194; WO 02/09002; US 2005/0106367; WO 04/007095; WO 2005/058608 та WO 2005/002866, відповідний зміст яких включений до даного тексту шляхом посилання. Таким чином, документи відомого рівня техніки забезпечують різні способи та пристрої для виготовлення покриття з магнітним зображенням на субстраті. В усіх випадках вищезазначене покриття з магнітним зображенням забезпечується у такий спосіб, що його можна спостерігати лише з одного боку субстрату, а саме, з друкованого боку. Застосування магнітно-орієнтованого покриття при спостереженні з лицьового та зворотного боку не розкрито. Опис винаходу Проблема даного винаходу полягала у тому, щоб забезпечити захисний елемент, котрий дозволяє проводити легку автентифікацію предмету, такого як банкнота, і котра може здійснюватись людиною на вулиці неозброєним оком. Згідно з даним винаходом, ця проблема вирішена за допомогою захисного елемента як визначено у п. 1 формули винаходу. Більш конкретно, 5 даний винахід стосується захисного елемента, що включає прозорий субстрат і покриття з магнітноорієнтованим зображенням на вищезазначеному субстраті. Несподівано було виявлено, що оптично змінний захисний елемент, який включає прозорий субстрат, котрий дозволяє спостерігати нанесене на нього покриття з лицьового та зворотного боків, де вищезазначене покриття несе малюнок спеціального оптичного виду, в оптимальному варіанті 3вимірного виду, що виготовлене шляхом орієнтування пігментних пластівців, наприклад, за допомогою прикладених магнітних полів, являє собою надзвичайно цінний захисний елемент для швидкої візуальної (відкритої) автентифікації документів, зокрема, прозорих виробів чи виробів, що мають прозорі ділянки Фактично, магнітно вироблений, уявний 3-вимірний рельєф, якому віддається особлива перевага, інвертується при зміні боку спостереження; отже, для швидкої автентифікації документу достатньо перевернути документ на другий бік і спостерігати інверсію магнітно-індукованого зображення. Магнітна орієнтація покриття з зображенням дає візуальний ефект, котрий може змінюватись у залежності від кута спостереження, під яким спостерігається вищезазначене покриття з зображенням. Цей ефект є в оптимальному варіанті 3вимірним ефектом, котрий обертається, коли вищезазначене зображення спостерігається з верхнього або нижнього боку (лицьовий або зворотний бік). Проте, можливі також й інші візуальні ефекти, такі як перемикальні оптичні ефекти або штрихові зображення з прокруткою Наприклад, якщо малюнок сприймається як елемент з кривизною, на малюнку з'являється лінія або пляма максимального відбиття; вищезазначена лінія або пляма рухається зі зміною кута спостереження або в тому самому сенсі (опуклий вид) або у протилежному сенсі (угнутий вид), у залежності від боку спостереження. Отже, захисний елемент даного винаходу являє собою залежне від кута зображення на прозорому субстраті, в оптимальному варіанті накладене у такий спосіб, що виявляє 3-вимірний ефект, котрий має вигляд позитивного чи негативного рельєфу, відповідно, так, як проілюстровано на Фіг.1, що пояснено більш детально нижче 3вимірне зображення, як здається, виступає із площини або входить у площину, у залежності від боку спостереження. Прикладами придатних 3-вимірних малюнків є циліндр, півсфера, піраміда, конус, скат і т.д Кілька геометричних форм можуть бути додатково скомбіновані. Їх простий вигляд може бути легко розпізнаний як такий, що виступає із або занурюється у площину зображення. Так само можуть бути зроблені більш складні малюнки, такі як цифри, літери, фігури або емблеми. В оптимальному варіанті захисний елемент даного винаходу скомбінований з елементами зі зсувом кольору, такими як елементи з "перемикальним оптичним ефектом" та "штрихові зображення з прокруткою", що розкриті у документі WO 04/007095 93912 6 Захисний елемент даного винаходу може бути легко ідентифікований неозброєним оком лише шляхом перевороту документу або виробу та спостереження залежного від кута зображення на обох боках Тому він вельми придатний для використання людиною на вулиці, котра має простий засіб для перевірки автентичності, наприклад, банкноти. Захисний елемент даного винаходу може бути додатково ламінований прозорою фольгою для підсилення опору та підвищення строку експлуатації захисного елемента Прозорим субстратом може бути будь-який пластиковий або полімерний матеріал, котрий прозорий у принаймні частині видимого спектра (тобто в області довжин хвиль 400-700 нм). Фактично, для візуальної ідентифікації відкритого захисного елемента достатньо, якщо людинаспостерігач може принаймні бачити через даний субстрат у частині видимого спектрального домену. В оптимальному варіанті прозорий субстрат вибирають із поліетилентерефталату, полікарбонату, полівінілхлориду, поліакрилатів, поліакрилонітрилів, полістиролу, поліпропілену, полінафталінтерефталату та їхніх сумішей або співполімерів. Вищезазначений прозорий субстрат може бути забарвлений, повністю або частково, за умови, що зберігається прозорість у принаймні частині видимого спектра, так що людина-спостерігач може бачити через нього, наприклад, прозорий субстрат та ламінат, і що можна сприймати магнітноіндуковане зображення з обох боків, лицьового та зворотного боків ламінованого продукту. "Прозорий" у контексті даного винаходу означає: "такий, що забезпечує оптичну прозорість принаймні у частині видимого спектра (400 - 700 нм)". Залежне від кута зображення на прозорому субстраті одержують шляхом нанесення, орієнтації та висушування / отвердження магнітноорієнтованого покриття на цьому останньому, наприклад, згідно з поданою тим самим заявником заявкою ЕР 06113891.3, яка одночасно знаходиться на розгляді, зміст якої включений до даного тексту шляхом посилання. Отже, спосіб виготовлення вищезазначеного покриття з магнітно-індукованим зображенням на прозорому субстраті включає стадії а) нанесення покривної композиції, яка містить магнітноорієнтовні пігменти, на поверхню прозорого субстрату, b) орієнтації частинок магнітного пігменту в нанесеній покривній композиції стадії а) шляхом прикладання магнітного поля у такий спосіб, щоб створити специфічний візуальний ефект, котрий змінюється в залежності від кута спостереження, під яким спостерігається вищезазначене покриття із зображенням, так що 3-вимірний ефект у покритті виявляється у позитивному або негативному рельєфі при спостереженні з лицьового або зворотного боку, відповідно, і с) висушування / отвердження орієнтованої покривної композиції стадії b) для фіксації частинок в орієнтованому положенні. Більш детально, для виготовлення вищезазначеного покриття з магнітно-індукованим зображенням друкарська фарба або покривна компози 7 ція, що містить магнітно-орієнтовні пігменти, в оптимальному варіанті магнітні оптично змінні інтерференційні пігменти, наноситься на вищезазначений прозорий субстрат за допомогою процесу друку, такого як міднографія, флексографія, глибокий друк, трафаретний друк або нанесення покриття валиком, і магнітні пігменти орієнтуються, наприклад, згідно з документом WO 2005/002866; нарешті, дане покриття піддається висушуванню / отвердженню як відомо фахівцеві у даній галузі. Придатні друкарські фарби або покривні композиції розкриті у європейській патентній заявці ЕР 06113891.3, котра одночасно знаходиться на розгляді, де магнітні оптично змінні друкарські фарби або покривні композиції описані дуже детально та які мають потрібні характеристики для магнітної орієнтації пігментних частинок, для створення у вищезазначеному покритті візерунків, зображень або малюнків. Пігментами, що містяться у магнітних оптично змінних друкарських фарбах або покривних композиціях, є в оптимальному варіанті магнітні оптично змінні інтерференційні пігменти, котрі вибирають із осаджених у вакуумі магнітних тонкоплівкових інтерференційних пігментів, інтерференційних покритих металічних пігментів, інтерференційних покритих неметалічних пігментів, магнітних рідкокристалічних пігментів та їхніх сумішей. Згідно з даним винаходом, в оптимальному варіанті застосовують магнітні оптично змінні пігменти, котрі розкриті у документах WO 02/073520; US 4838648; ЕР-А 688675; WO 02/73250; WO 03/00801 або US 6838166. Осаджені у вакуумі магнітні тонкоплівкові інтерференційні пігменти можуть бути вибрані із п'ятишарових та семишарових осаджених у вакуумі магнітних тонкоплівкових інтерференційних пігментів згідно з документами US 4838648 та WO 02/73250. Магнітний пігмент у вищезазначеному покритті орієнтується шляхом прикладання придатних магнітних полів, в оптимальному варіанті, щоб виявити 3-вимірний ефект. Стадія орієнтації b) може проводитись або одночасно зі стадією нанесення покриття а), або після стадії нанесення покриття а). Магнітна орієнтація магнітних частинок описана у відомому рівні техніки. У цьому плані робиться посилання на документи відомого рівня техніки, котрі наводились у ввідній частині даної заявки. Стадія висушування / ствердження с) може проводитися шляхом фізичного випарювання летючих сполук, УФ отвердження, оксидативної ретикуляції, хімічного структурування, отвердження електронним пучком або будь-якої їх комбінації. Спосіб виготовлення вищезазначеного захисного елемента може також включати стадію ламінування прозорою фольгою покриття з магнітноіндукованим зображенням для підсилення опору та збільшення строку експлуатації захисного елемента. Вищезазначену прозору фольгу можуть вибирати з поліетилентерефталату, полікарбонату, полівінілхлориду, поліакрилатів, поліакрилонітрилів, полістиролу, поліпропілену, полінафталінтерефталату та їхніх сумішей або співполімерів. Для вибору прозорої фольги для ламінування прийнятні ті самі критерії, що й для прозорого суб 93912 8 страту. В одному конкретному варіанті втілення покриття з магнітно-індукованим зображенням розташоване між двома зразками пластикової фольги однакового типу. Захисний елемент даного винаходу може додатково включати інші засоби маркування, такі як інфрачервоні маркери, люмінесцентні маркери, такі як флуоресцентні маркери або фосфоресцентні маркери, УФ маркери, магнітні маркери, судові маркери або їхні суміші, а також інші захисні елементи (голограми і т.д.), фізично витіснені рельєфи або знаки Особливістю захисного елемента даного винаходу є те, що колір, уявний рельєф, а також властивості зсуву кольору нейтралізуються, коли він освітлюється зі зворотної сторони, наприклад, на столі з підсвічуванням, або коли його тримають напроти освітленого фону, такого як лампа або небо. Цей додатковий ефект ще більше підвищує цінність захисного елемента даного винаходу, оскільки дозволяє проводити його швидку автентифікацію шляхом порівняльного спостереження при фронтальному та задньому підсвічуванні Сприйняття залежних від кута, лицьовихзворотних 3-вимірних властивостей рельєфу захисного елемента даного винаходу залежить фактично від умов фронтального освітлення На додаток до цього, сприйняття захисного елемента даного винаходу за умов напівпрозорості залежить також від локального забарвлення прозорого субстрату та ламінувальної фольги. Це дозволяє фахівцеві реалізувати додаткові інтересні варіанти. Захисний елемент даного винаходу може бути використаний для захисту документів або виробів, таких як банкноти, кредитні картки, картки доступу, захисні емблеми, цінні документи, права або посвідчення особи, квитки на проїзд, лотерейні білети, квитки на відвідання яких-небудь заходів, податкові бандеролі, захисні нитки, ярлики, фольги, відривні смужки або у застосуваннях, пов'язаних із захистом товарів, наприклад, від підробки чи незаконного розповсюдження. Взагалі, вищезазначені захисні документи або захисні вироби потребують прозорої області, де наноситься захисний елемент даного винаходу. Це може досягатися шляхом інтегрування прозорих областей, таких як вікна, нитки й тому подібне, у вищезазначені документи, наприклад, пробитий отвір, покритий прозорою фольгою, або, в альтернативному варіанті, вищезазначені документи виготовлені повністю з таких прозорих субстратів, забезпечуючи прозору ділянку, тобто ділянку, вільну від фарби або покриття. Деякі валюти, виготовлені з полімерного субстрату, забезпечують такі прозорі області й, отже, здатні нести захисний елемент даного винаходу. Тепер даний винахід буде додатково проілюстрований з посиланням на необмежувальні приклади та фігури. Фігура 1 показує генеровану комп'ютером ілюстрацію інверсії рельєфного тексту при спостереженні, відповідно, з лицьового та зворотного боку. 9 Фігура 2 показує результат сканування за допомогою копіювального пристрою магнітноіндукованого зображення, яке включає магнітний оптично змінний інтерференційний пігмент згідно з даним винаходом. Обидва боки, лицьовий та зворотній, були відскановані та відтворені. Фігура 3 схематично показує в поперечному перерізі, яким чином на геометрично плоскому покритті виникає рельєф або 3-вимірне зображення через відповідну орієнтацію частинок. Як проілюстровано на Фіг.1, залежне від кута зображення (малюнок, узор) даного винаходу дозволяє легко сприймати рельєф, який або виступає із площини, або входить у площину зображення, при спостереженні з одного або іншого боку. На Фіг.2 особливої різниці щодо 3-вимірного ефекту з лицьового та зворотного боку нема Проте, на оригіналі "20" на лицьовому боці (а) дає позитивний рельєф на угнутій поверхні, тоді як "20" на зворотному боці (b) дає негативний рельєф на опуклій поверхні. Це ілюструє, що захисний еле 93912 10 мент даного винаходу непридатний до копіювання або сканування. Фіг.3 схематично показує в поперечному перерізі, яким чином на геометрично плоскому покритті виникає рельєф або 3-вимірне зображення через відповідну орієнтацію частинок. Пігментні пластівці (1) у покритті 2 орієнтовані у такий самий спосіб, у який вони були б присутні на поверхні півсфери (3), але у проекції на площину покриття. У вигляді з лицьового боку а) пластівці, зафіксовані у своїх положеннях, забезпечують той самий вигляд, який мав би місце при їх присутності на опуклій півсфері. У вигляді зі зворотного боку b) пігментні пластівці мають такий вигляд, який би вони мали при розташуванні на угнутій півсфері. Цей рельєф на Фіг.3 не слід сплутувати з фізично витиснутою 3-вимірною рельєфною структурою, котра являє собою інший захисний елемент. Фактично, захисний елемент даного винаходу може незалежно комбінуватися з таким витиснутим рельєфом. 11 Комп’ютерна верстка Л. Ціхановська 93912 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
