Гичкозбиральна машина

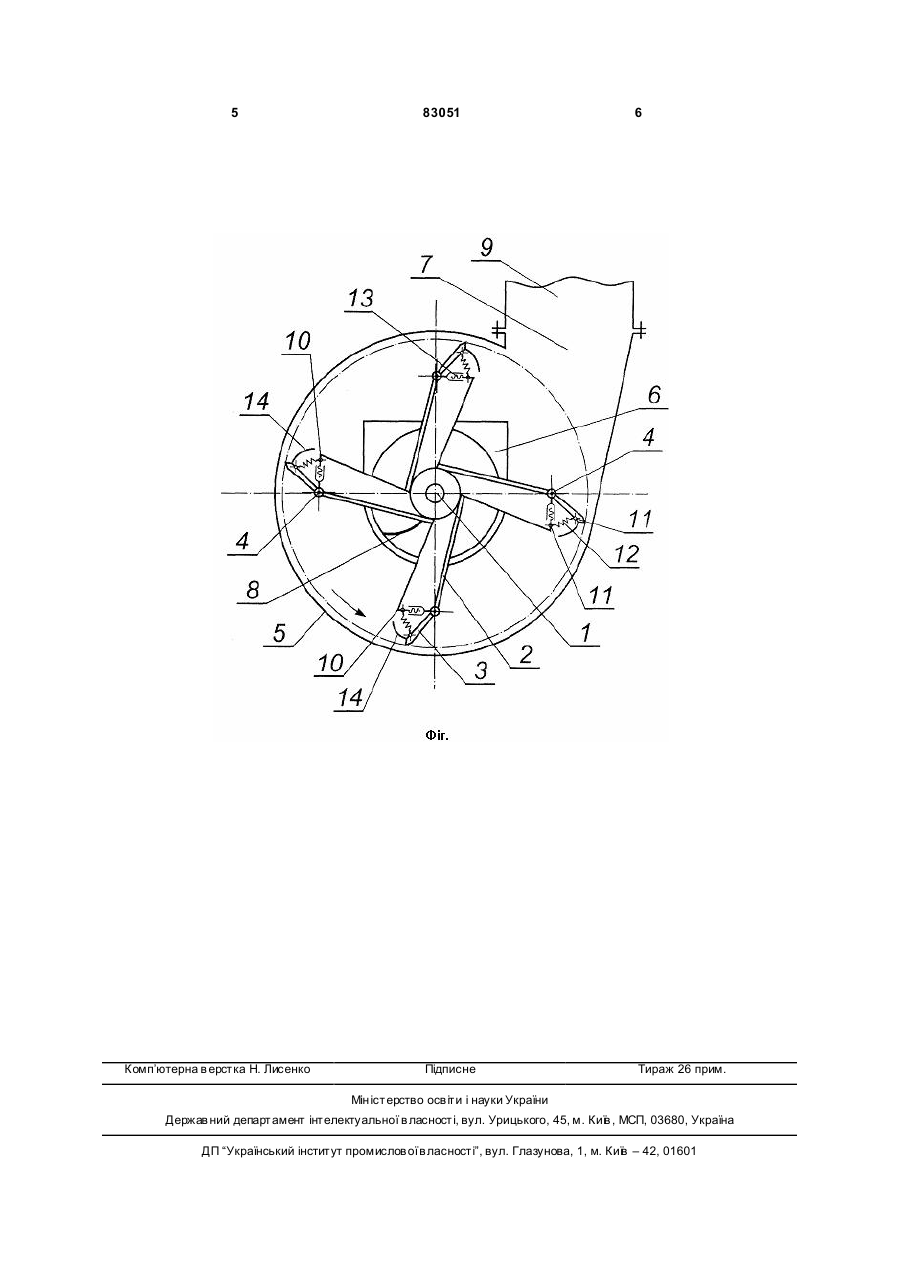

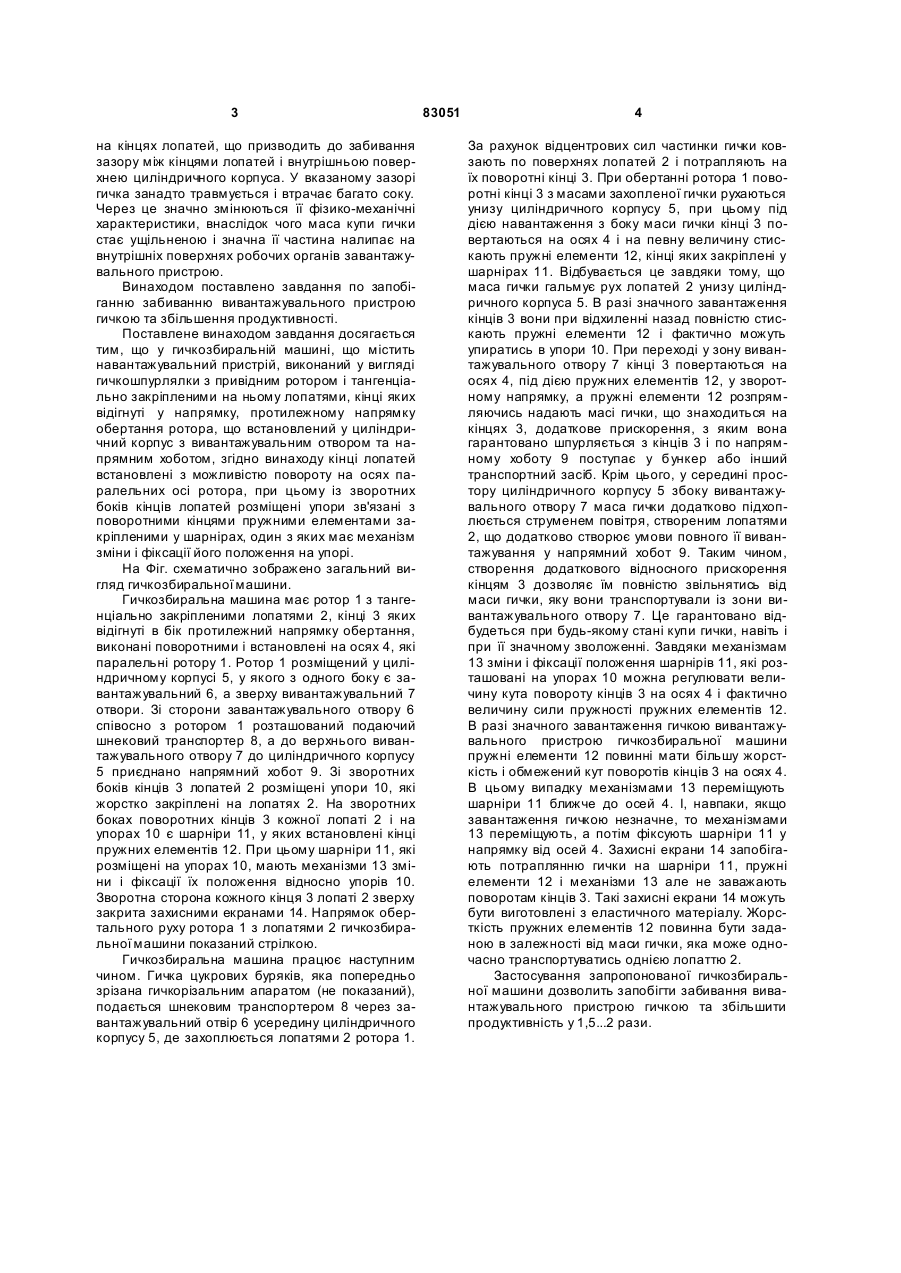

Гичкозбиральна машина, що складається з навантажувального пристрою, який виконаний у 3 на кінцях лопатей, що призводить до забивання зазору між кінцями лопатей і внутрішньою поверхнею циліндричного корпуса. У вказаному зазорі гичка занадто травмується і втрачає багато соку. Через це значно змінюються її фізико-механічні характеристики, внаслідок чого маса купи гички стає ущільненою і значна її частина налипає на внутрішніх поверхнях робочих органів завантажувального пристрою. Винаходом поставлено завдання по запобіганню забиванню вивантажувального пристрою гичкою та збільшення продуктивності. Поставлене винаходом завдання досягається тим, що у гичкозбиральній машині, що містить навантажувальний пристрій, виконаний у вигляді гичкошпурлялки з привідним ротором і тангенціально закріпленими на ньому лопатями, кінці яких відігнуті у напрямку, протилежному напрямку обертання ротора, що встановлений у циліндричний корпус з вивантажувальним отвором та напрямним хоботом, згідно винаходу кінці лопатей встановлені з можливістю повороту на осях паралельних осі ротора, при цьому із зворотних боків кінців лопатей розміщені упори зв'язані з поворотними кінцями пружними елементами закріпленими у шарнірах, один з яких має механізм зміни і фіксації його положення на упорі. На Фіг. схематично зображено загальний вигляд гичкозбиральної машини. Гичкозбиральна машина має ротор 1 з тангенціально закріпленими лопатями 2, кінці 3 яких відігнуті в бік протилежний напрямку обертання, виконані поворотними і встановлені на осях 4, які паралельні ротору 1. Ротор 1 розміщений у циліндричному корпусі 5, у якого з одного боку є завантажувальний 6, а зверху вивантажувальний 7 отвори. Зі сторони завантажувального отвору 6 співосно з ротором 1 розташований подаючий шнековий транспортер 8, а до верхнього вивантажувального отвору 7 до циліндричного корпусу 5 приєднано напрямний хобот 9. Зі зворотних боків кінців 3 лопатей 2 розміщені упори 10, які жорстко закріплені на лопатях 2. На зворотних боках поворотних кінців 3 кожної лопаті 2 і на упорах 10 є шарніри 11, у яких встановлені кінці пружних елементів 12. При цьому шарніри 11, які розміщені на упорах 10, мають механізми 13 зміни і фіксації їх положення відносно упорів 10. Зворотна сторона кожного кінця 3 лопаті 2 зверху закрита захисними екранами 14. Напрямок обертального руху ротора 1 з лопатями 2 гичкозбиральної машини показаний стрілкою. Гичкозбиральна машина працює наступним чином. Гичка цукрових буряків, яка попередньо зрізана гичкорізальним апаратом (не показаний), подається шнековим транспортером 8 через завантажувальний отвір 6 усередину циліндричного корпусу 5, де захоплюється лопатями 2 ротора 1. 83051 4 За рахунок відцентрових сил частинки гички ковзають по поверхнях лопатей 2 і потрапляють на їх поворотні кінці 3. При обертанні ротора 1 поворотні кінці 3 з масами захопленої гички рухаються унизу циліндричного корпусу 5, при цьому під дією навантаження з боку маси гички кінці 3 повертаються на осях 4 і на певну величину стискають пружні елементи 12, кінці яких закріплені у шарнірах 11. Відбувається це завдяки тому, що маса гички гальмує рух лопатей 2 унизу циліндричного корпуса 5. В разі значного завантаження кінців 3 вони при відхиленні назад повністю стискають пружні елементи 12 і фактично можуть упиратись в упори 10. При переході у зону вивантажувального отвору 7 кінці 3 повертаються на осях 4, під дією пружних елементів 12, у зворотному напрямку, а пружні елементи 12 розпрямляючись надають масі гички, що знаходиться на кінцях 3, додаткове прискорення, з яким вона гарантовано шпурляється з кінців 3 і по напрямному хоботу 9 поступає у бункер або інший транспортний засіб. Крім цього, у середині простору циліндричного корпусу 5 збоку вивантажувального отвору 7 маса гички додатково підхоплюється струменем повітря, створеним лопатями 2, що додатково створює умови повного її вивантажування у напрямний хобот 9. Таким чином, створення додаткового відносного прискорення кінцям 3 дозволяє їм повністю звільнятись від маси гички, яку вони транспортували із зони вивантажувального отвору 7. Це гарантовано відбудеться при будь-якому стані купи гички, навіть і при її значному зволоженні. Завдяки механізмам 13 зміни і фіксації положення шарнірів 11, які розташовані на упорах 10 можна регулювати величину кута повороту кінців 3 на осях 4 і фактично величину сили пружності пружних елементів 12. В разі значного завантаження гичкою вивантажувального пристрою гичкозбиральної машини пружні елементи 12 повинні мати більшу жорсткість і обмежений кут поворотів кінців 3 на осях 4. В цьому випадку механізмами 13 переміщують шарніри 11 ближче до осей 4. І, навпаки, якщо завантаження гичкою незначне, то механізмами 13 переміщують, а потім фіксують шарніри 11 у напрямку від осей 4. Захисні екрани 14 запобігають потраплянню гички на шарніри 11, пружні елементи 12 і механізми 13 але не заважають поворотам кінців 3. Такі захисні екрани 14 можуть бути виготовлені з еластичного матеріалу. Жорсткість пружних елементів 12 повинна бути заданою в залежності від маси гички, яка може одночасно транспортуватись однією лопаттю 2. Застосування запропонованої гичкозбиральної машини дозволить запобігти забивання вивантажувального пристрою гичкою та збільшити продуктивність у 1,5...2 рази. 5 Комп’ютерна в ерстка Н. Лисенко 83051 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
