Пляшка пластикова зі змінним об’ємом корпуса

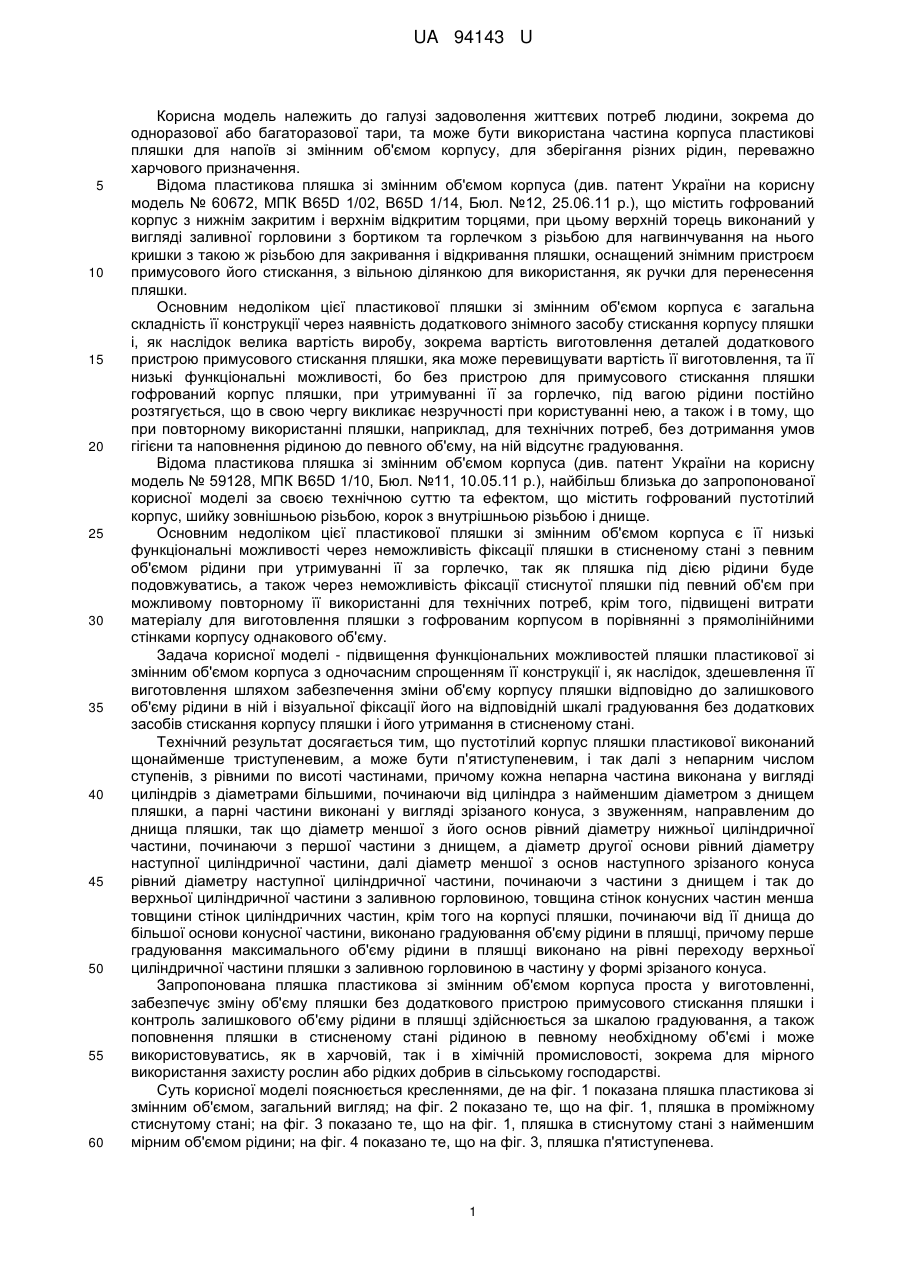

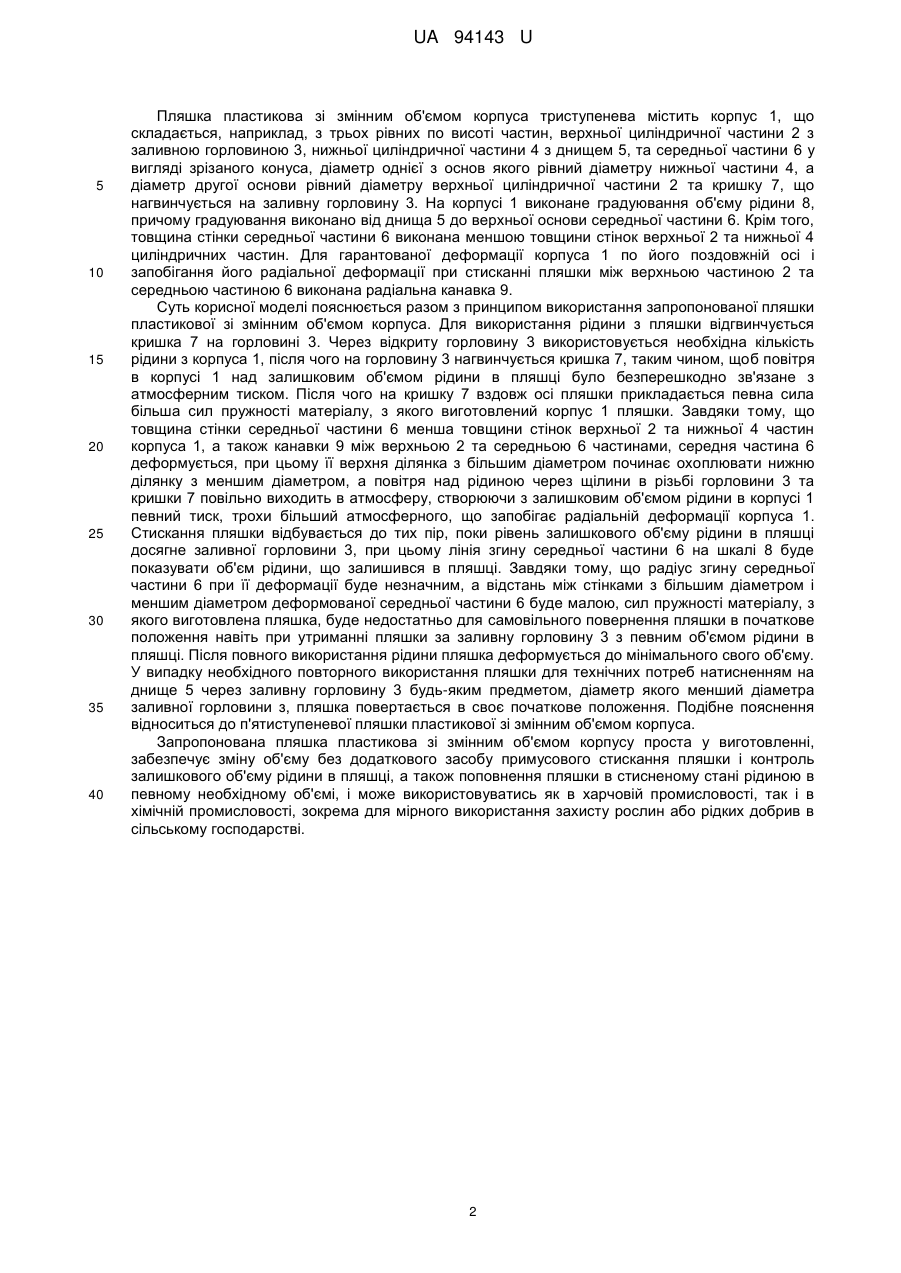

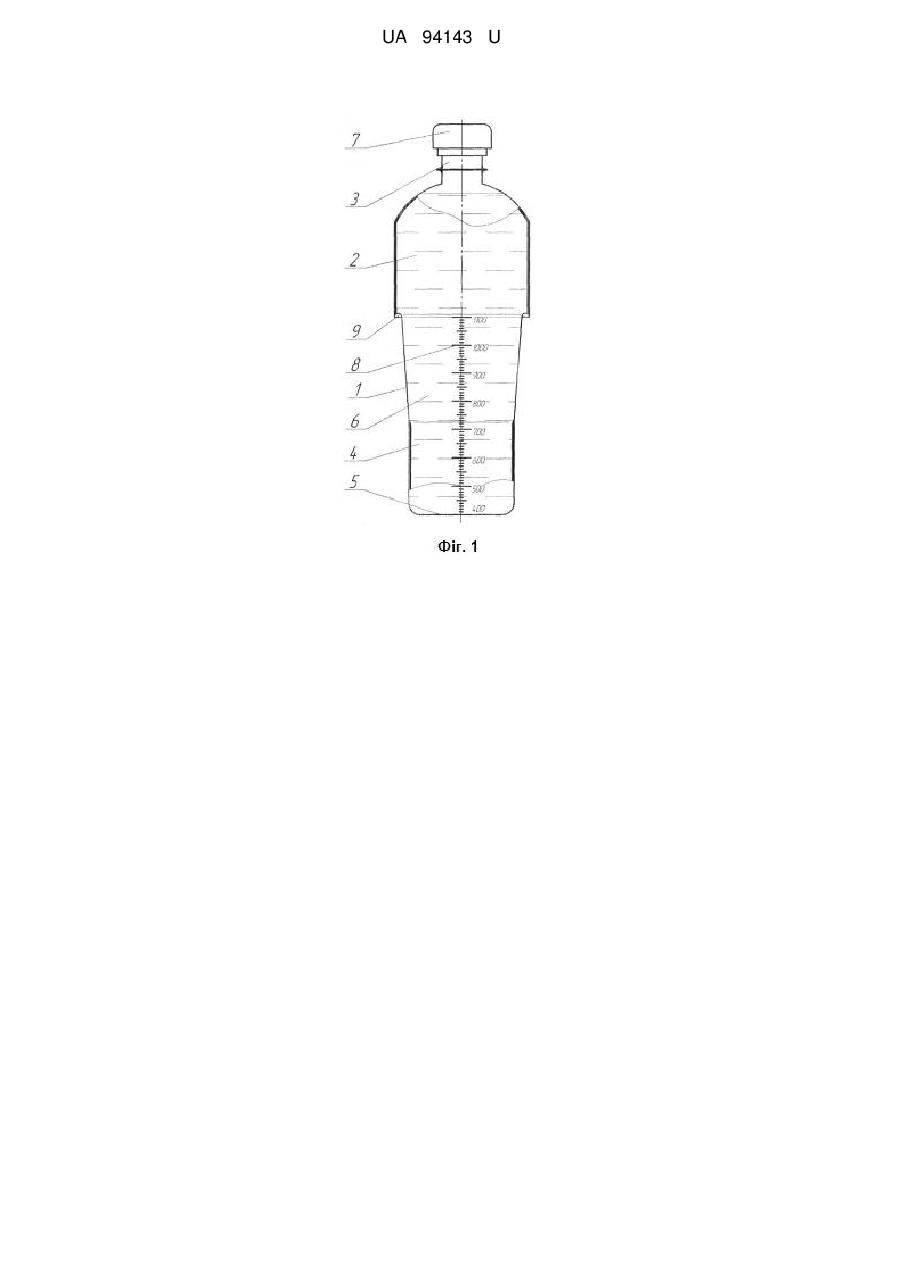

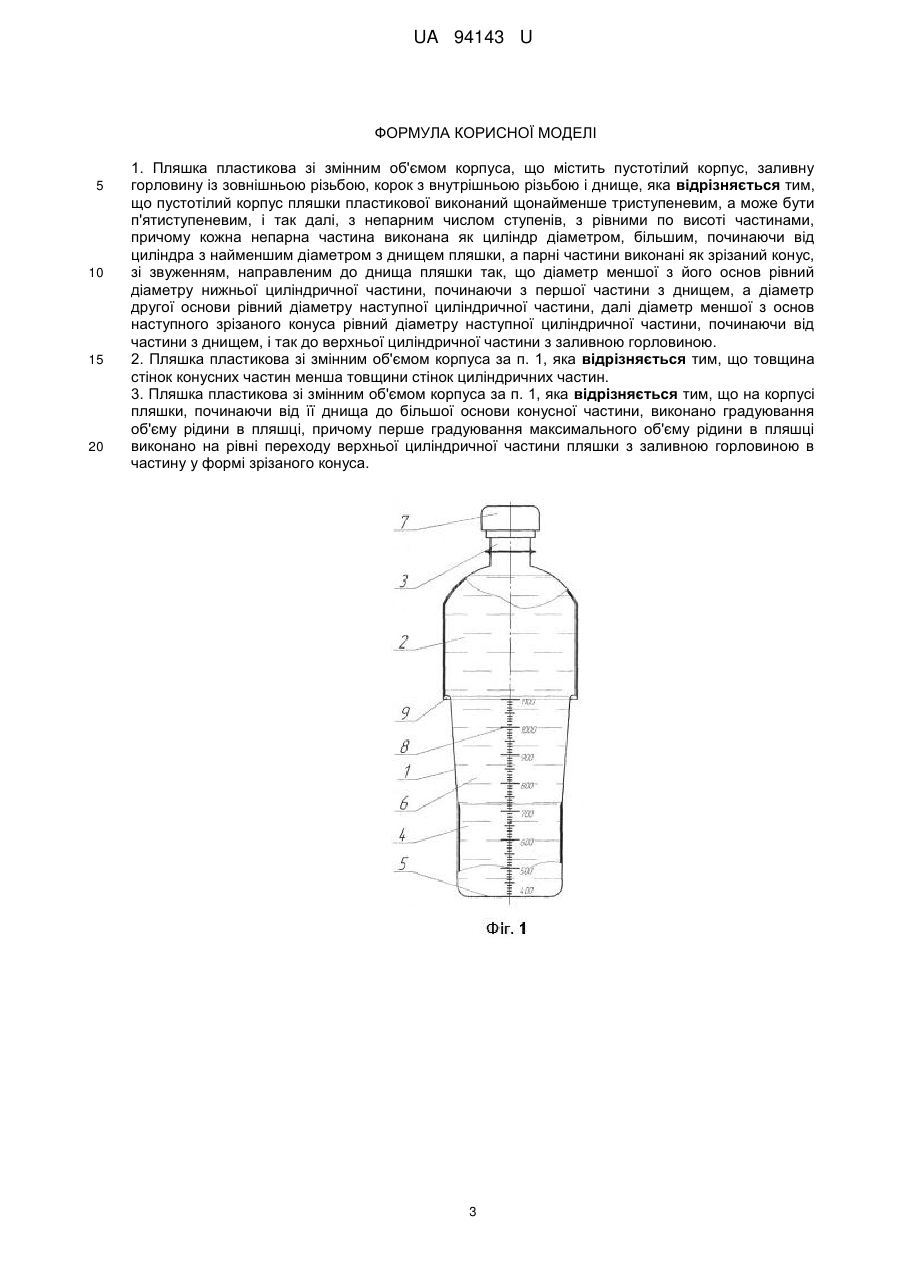

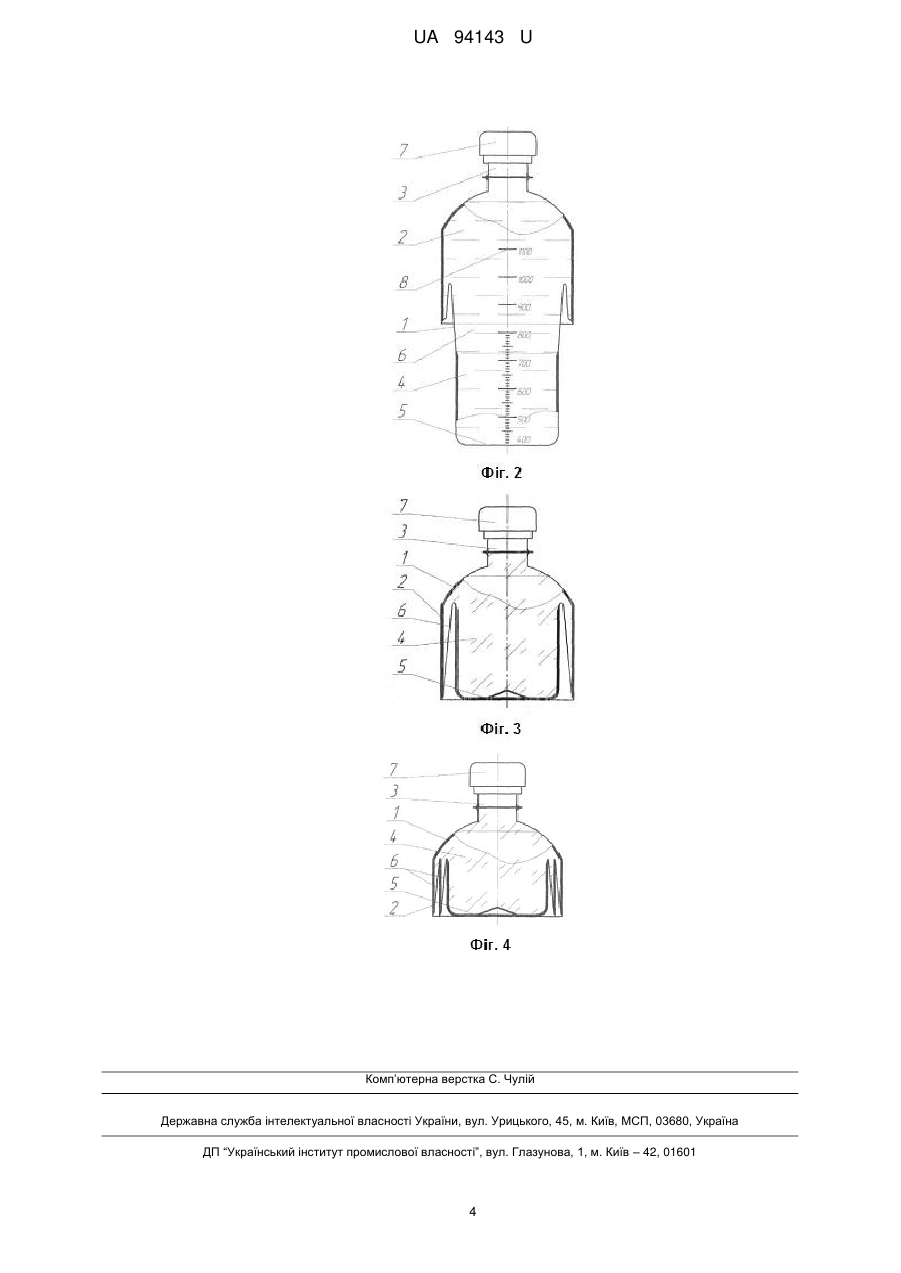

Реферат: Пляшка пластикова зі змінним об'ємом корпуса містить пустотілий корпус, заливну горловину із зовнішньою різьбою, корок з внутрішньою різьбою і днище. Пустотілий корпус пляшки пластикової виконаний щонайменше триступеневим. Причому кожна непарна частина виконана як циліндр діаметром більшим, починаючи від циліндра з найменшим діаметром з днищем пляшки, а парні частини виконані у вигляді зрізаного конуса, з звуженням, направленим до днища пляшки. UA 94143 U (12) UA 94143 U UA 94143 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі задоволення життєвих потреб людини, зокрема до одноразової або багаторазової тари, та може бути використана частина корпуса пластикові пляшки для напоїв зі змінним об'ємом корпусу, для зберігання різних рідин, переважно харчового призначення. Відома пластикова пляшка зі змінним об'ємом корпуса (див. патент України на корисну модель № 60672, МПК В65D 1/02, В65D 1/14, Бюл. №12, 25.06.11 р.), що містить гофрований корпус з нижнім закритим і верхнім відкритим торцями, при цьому верхній торець виконаний у вигляді заливної горловини з бортиком та горлечком з різьбою для нагвинчування на нього кришки з такою ж різьбою для закривання і відкривання пляшки, оснащений знімним пристроєм примусового його стискання, з вільною ділянкою для використання, як ручки для перенесення пляшки. Основним недоліком цієї пластикової пляшки зі змінним об'ємом корпуса є загальна складність її конструкції через наявність додаткового знімного засобу стискання корпусу пляшки і, як наслідок велика вартість виробу, зокрема вартість виготовлення деталей додаткового пристрою примусового стискання пляшки, яка може перевищувати вартість її виготовлення, та її низькі функціональні можливості, бо без пристрою для примусового стискання пляшки гофрований корпус пляшки, при утримуванні її за горлечко, під вагою рідини постійно розтягується, що в свою чергу викликає незручності при користуванні нею, а також і в тому, що при повторному використанні пляшки, наприклад, для технічних потреб, без дотримання умов гігієни та наповнення рідиною до певного об'єму, на ній відсутнє градуювання. Відома пластикова пляшка зі змінним об'ємом корпуса (див. патент України на корисну модель № 59128, МПК В65D 1/10, Бюл. №11, 10.05.11 р.), найбільш близька до запропонованої корисної моделі за своєю технічною суттю та ефектом, що містить гофрований пустотілий корпус, шийку зовнішньою різьбою, корок з внутрішньою різьбою і днище. Основним недоліком цієї пластикової пляшки зі змінним об'ємом корпуса є її низькі функціональні можливості через неможливість фіксації пляшки в стисненому стані з певним об'ємом рідини при утримуванні її за горлечко, так як пляшка під дією рідини буде подовжуватись, а також через неможливість фіксації стиснутої пляшки під певний об'єм при можливому повторному її використанні для технічних потреб, крім того, підвищені витрати матеріалу для виготовлення пляшки з гофрованим корпусом в порівнянні з прямолінійними стінками корпусу однакового об'єму. Задача корисної моделі - підвищення функціональних можливостей пляшки пластикової зі змінним об'ємом корпуса з одночасним спрощенням її конструкції і, як наслідок, здешевлення її виготовлення шляхом забезпечення зміни об'єму корпусу пляшки відповідно до залишкового об'єму рідини в ній і візуальної фіксації його на відповідній шкалі градуювання без додаткових засобів стискання корпусу пляшки і його утримання в стисненому стані. Технічний результат досягається тим, що пустотілий корпус пляшки пластикової виконаний щонайменше триступеневим, а може бути п'ятиступеневим, і так далі з непарним числом ступенів, з рівними по висоті частинами, причому кожна непарна частина виконана у вигляді циліндрів з діаметрами більшими, починаючи від циліндра з найменшим діаметром з днищем пляшки, а парні частини виконані у вигляді зрізаного конуса, з звуженням, направленим до днища пляшки, так що діаметр меншої з його основ рівний діаметру нижньої циліндричної частини, починаючи з першої частини з днищем, а діаметр другої основи рівний діаметру наступної циліндричної частини, далі діаметр меншої з основ наступного зрізаного конуса рівний діаметру наступної циліндричної частини, починаючи з частини з днищем і так до верхньої циліндричної частини з заливною горловиною, товщина стінок конусних частин менша товщини стінок циліндричних частин, крім того на корпусі пляшки, починаючи від її днища до більшої основи конусної частини, виконано градуювання об'єму рідини в пляшці, причому перше градуювання максимального об'єму рідини в пляшці виконано на рівні переходу верхньої циліндричної частини пляшки з заливною горловиною в частину у формі зрізаного конуса. Запропонована пляшка пластикова зі змінним об'ємом корпуса проста у виготовленні, забезпечує зміну об'єму пляшки без додаткового пристрою примусового стискання пляшки і контроль залишкового об'єму рідини в пляшці здійснюється за шкалою градуювання, а також поповнення пляшки в стисненому стані рідиною в певному необхідному об'ємі і може використовуватись, як в харчовій, так і в хімічній промисловості, зокрема для мірного використання захисту рослин або рідких добрив в сільському господарстві. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показана пляшка пластикова зі змінним об'ємом, загальний вигляд; на фіг. 2 показано те, що на фіг. 1, пляшка в проміжному стиснутому стані; на фіг. 3 показано те, що на фіг. 1, пляшка в стиснутому стані з найменшим мірним об'ємом рідини; на фіг. 4 показано те, що на фіг. 3, пляшка п'ятиступенева. 1 UA 94143 U 5 10 15 20 25 30 35 40 Пляшка пластикова зі змінним об'ємом корпуса триступенева містить корпус 1, що складається, наприклад, з трьох рівних по висоті частин, верхньої циліндричної частини 2 з заливною горловиною 3, нижньої циліндричної частини 4 з днищем 5, та середньої частини 6 у вигляді зрізаного конуса, діаметр однієї з основ якого рівний діаметру нижньої частини 4, а діаметр другої основи рівний діаметру верхньої циліндричної частини 2 та кришку 7, що нагвинчується на заливну горловину 3. На корпусі 1 виконане градуювання об'єму рідини 8, причому градуювання виконано від днища 5 до верхньої основи середньої частини 6. Крім того, товщина стінки середньої частини 6 виконана меншою товщини стінок верхньої 2 та нижньої 4 циліндричних частин. Для гарантованої деформації корпуса 1 по його поздовжній осі і запобігання його радіальної деформації при стисканні пляшки між верхньою частиною 2 та середньою частиною 6 виконана радіальна канавка 9. Суть корисної моделі пояснюється разом з принципом використання запропонованої пляшки пластикової зі змінним об'ємом корпуса. Для використання рідини з пляшки відгвинчується кришка 7 на горловині 3. Через відкриту горловину 3 використовується необхідна кількість рідини з корпуса 1, після чого на горловину 3 нагвинчується кришка 7, таким чином, щоб повітря в корпусі 1 над залишковим об'ємом рідини в пляшці було безперешкодно зв'язане з атмосферним тиском. Після чого на кришку 7 вздовж осі пляшки прикладається певна сила більша сил пружності матеріалу, з якого виготовлений корпус 1 пляшки. Завдяки тому, що товщина стінки середньої частини 6 менша товщини стінок верхньої 2 та нижньої 4 частин корпуса 1, а також канавки 9 між верхньою 2 та середньою 6 частинами, середня частина 6 деформується, при цьому її верхня ділянка з більшим діаметром починає охоплювати нижню ділянку з меншим діаметром, а повітря над рідиною через щілини в різьбі горловини 3 та кришки 7 повільно виходить в атмосферу, створюючи з залишковим об'ємом рідини в корпусі 1 певний тиск, трохи більший атмосферного, що запобігає радіальній деформації корпуса 1. Стискання пляшки відбувається до тих пір, поки рівень залишкового об'єму рідини в пляшці досягне заливної горловини 3, при цьому лінія згину середньої частини 6 на шкалі 8 буде показувати об'єм рідини, що залишився в пляшці. Завдяки тому, що радіус згину середньої частини 6 при її деформації буде незначним, а відстань між стінками з більшим діаметром і меншим діаметром деформованої середньої частини 6 буде малою, сил пружності матеріалу, з якого виготовлена пляшка, буде недостатньо для самовільного повернення пляшки в початкове положення навіть при утриманні пляшки за заливну горловину 3 з певним об'ємом рідини в пляшці. Після повного використання рідини пляшка деформується до мінімального свого об'єму. У випадку необхідного повторного використання пляшки для технічних потреб натисненням на днище 5 через заливну горловину 3 будь-яким предметом, діаметр якого менший діаметра заливної горловини з, пляшка повертається в своє початкове положення. Подібне пояснення відноситься до п'ятиступеневої пляшки пластикової зі змінним об'ємом корпуса. Запропонована пляшка пластикова зі змінним об'ємом корпусу проста у виготовленні, забезпечує зміну об'єму без додаткового засобу примусового стискання пляшки і контроль залишкового об'єму рідини в пляшці, а також поповнення пляшки в стисненому стані рідиною в певному необхідному об'ємі, і може використовуватись як в харчовій промисловості, так і в хімічній промисловості, зокрема для мірного використання захисту рослин або рідких добрив в сільському господарстві. 2 UA 94143 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 20 1. Пляшка пластикова зі змінним об'ємом корпуса, що містить пустотілий корпус, заливну горловину із зовнішньою різьбою, корок з внутрішньою різьбою і днище, яка відрізняється тим, що пустотілий корпус пляшки пластикової виконаний щонайменше триступеневим, а може бути п'ятиступеневим, і так далі, з непарним числом ступенів, з рівними по висоті частинами, причому кожна непарна частина виконана як циліндр діаметром, більшим, починаючи від циліндра з найменшим діаметром з днищем пляшки, а парні частини виконані як зрізаний конус, зі звуженням, направленим до днища пляшки так, що діаметр меншої з його основ рівний діаметру нижньої циліндричної частини, починаючи з першої частини з днищем, а діаметр другої основи рівний діаметру наступної циліндричної частини, далі діаметр меншої з основ наступного зрізаного конуса рівний діаметру наступної циліндричної частини, починаючи від частини з днищем, і так до верхньої циліндричної частини з заливною горловиною. 2. Пляшка пластикова зі змінним об'ємом корпуса за п. 1, яка відрізняється тим, що товщина стінок конусних частин менша товщини стінок циліндричних частин. 3. Пляшка пластикова зі змінним об'ємом корпуса за п. 1, яка відрізняється тим, що на корпусі пляшки, починаючи від її днища до більшої основи конусної частини, виконано градуювання об'єму рідини в пляшці, причому перше градуювання максимального об'єму рідини в пляшці виконано на рівні переходу верхньої циліндричної частини пляшки з заливною горловиною в частину у формі зрізаного конуса. 3 UA 94143 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
