Пастка для гризунів, переважно щурів

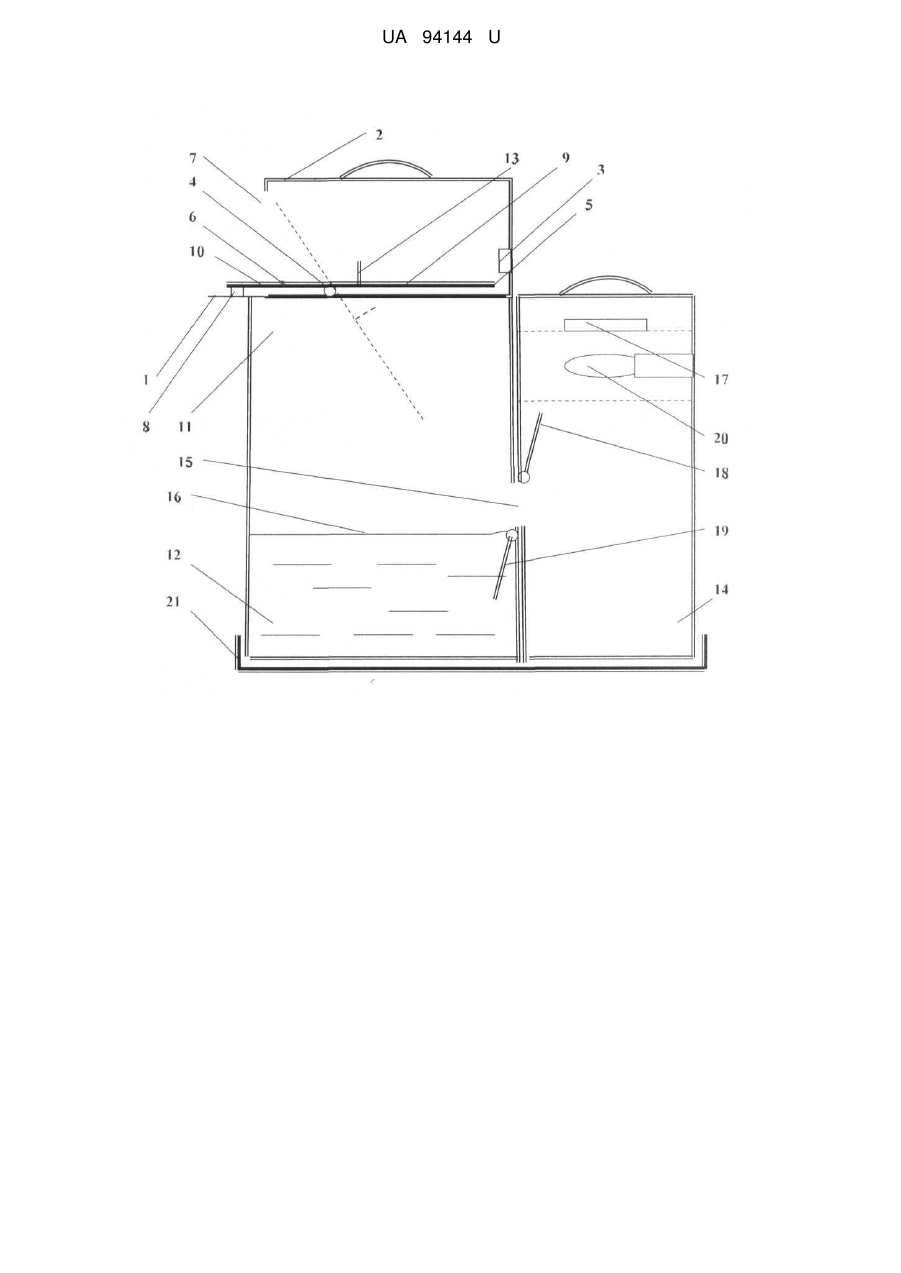

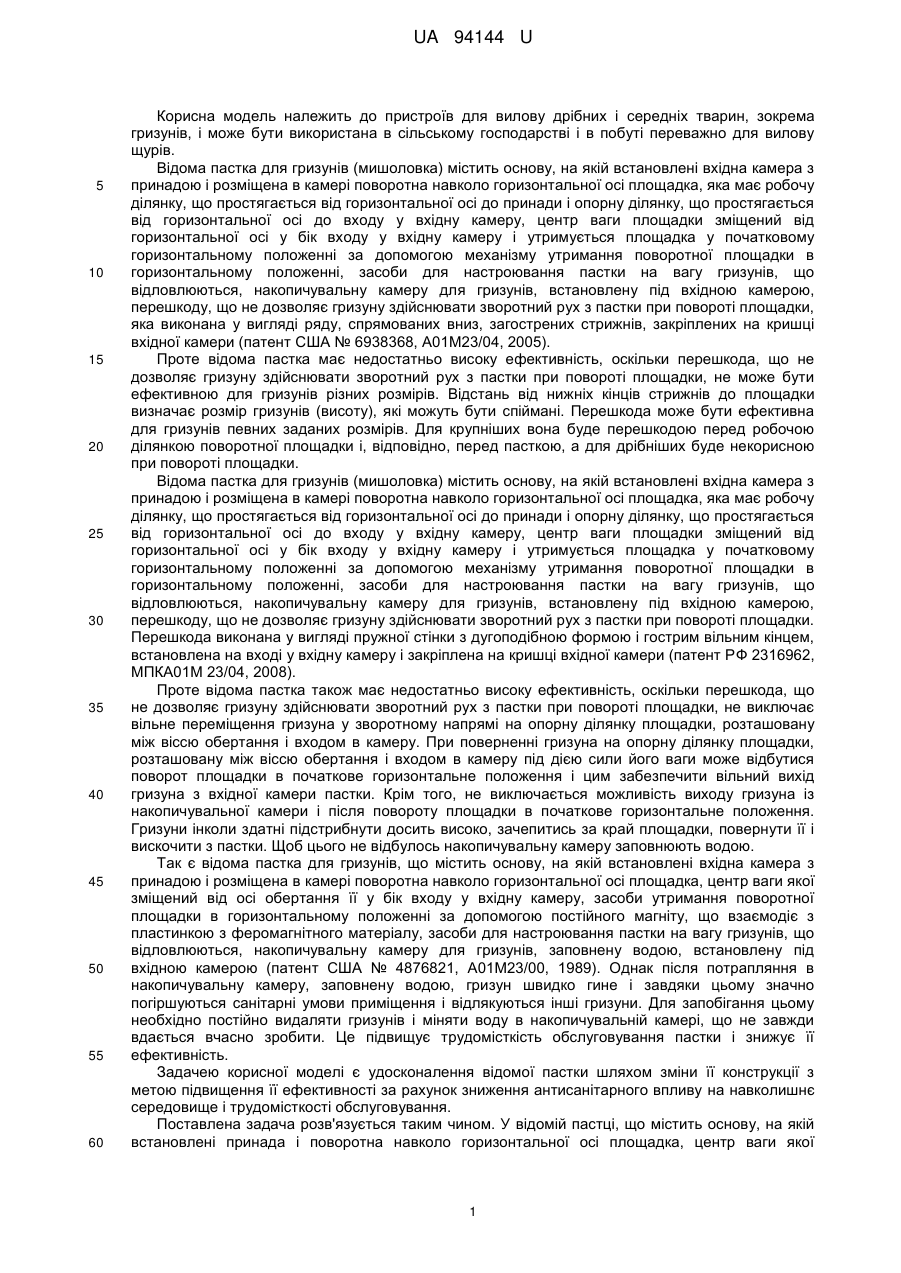

Реферат: Пастка для гризунів, переважно для щурів, містить основу, на якій встановлені принада і поворотна навколо горизонтальної осі площадка, центр ваги якої зміщений від осі обертання її у бік входу на цю площадку, механізм утримання поворотної площадки в горизонтальному положенні, накопичувальну камеру для гризунів, заповнену водою, розміщену під поворотною навколо горизонтальної осі площадкою. Крім цього, пастка додатково обладнана порожнистою накопичувальною камерою, прилеглою до накопичувальної камери для гризунів, заповненої водою, між камерами виконане вікно для вільного проходу гризунів в порожнисту накопичувальну камеру із накопичувальної камери для гризунів, заповненої водою, на рівні якої розміщена нижня сторона зазначеного вікна, при цьому в порожнистій накопичувальній камері встановлена додаткова принада. UA 94144 U (12) UA 94144 U UA 94144 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристроїв для вилову дрібних і середніх тварин, зокрема гризунів, і може бути використана в сільському господарстві і в побуті переважно для вилову щурів. Відома пастка для гризунів (мишоловка) містить основу, на якій встановлені вхідна камера з принадою і розміщена в камері поворотна навколо горизонтальної осі площадка, яка має робочу ділянку, що простягається від горизонтальної осі до принади і опорну ділянку, що простягається від горизонтальної осі до входу у вхідну камеру, центр ваги площадки зміщений від горизонтальної осі у бік входу у вхідну камеру і утримується площадка у початковому горизонтальному положенні за допомогою механізму утримання поворотної площадки в горизонтальному положенні, засоби для настроювання пастки на вагу гризунів, що відловлюються, накопичувальну камеру для гризунів, встановлену під вхідною камерою, перешкоду, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки, яка виконана у вигляді ряду, спрямованих вниз, загострених стрижнів, закріплених на кришці вхідної камери (патент США № 6938368, А01М23/04, 2005). Проте відома пастка має недостатньо високу ефективність, оскільки перешкода, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки, не може бути ефективною для гризунів різних розмірів. Відстань від нижніх кінців стрижнів до площадки визначає розмір гризунів (висоту), які можуть бути спіймані. Перешкода може бути ефективна для гризунів певних заданих розмірів. Для крупніших вона буде перешкодою перед робочою ділянкою поворотної площадки і, відповідно, перед пасткою, а для дрібніших буде некорисною при повороті площадки. Відома пастка для гризунів (мишоловка) містить основу, на якій встановлені вхідна камера з принадою і розміщена в камері поворотна навколо горизонтальної осі площадка, яка має робочу ділянку, що простягається від горизонтальної осі до принади і опорну ділянку, що простягається від горизонтальної осі до входу у вхідну камеру, центр ваги площадки зміщений від горизонтальної осі у бік входу у вхідну камеру і утримується площадка у початковому горизонтальному положенні за допомогою механізму утримання поворотної площадки в горизонтальному положенні, засоби для настроювання пастки на вагу гризунів, що відловлюються, накопичувальну камеру для гризунів, встановлену під вхідною камерою, перешкоду, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки. Перешкода виконана у вигляді пружної стінки з дугоподібною формою і гострим вільним кінцем, встановлена на вході у вхідну камеру і закріплена на кришці вхідної камери (патент РФ 2316962, МПКА01М 23/04, 2008). Проте відома пастка також має недостатньо високу ефективність, оскільки перешкода, що не дозволяє гризуну здійснювати зворотний рух з пастки при повороті площадки, не виключає вільне переміщення гризуна у зворотному напрямі на опорну ділянку площадки, розташовану між віссю обертання і входом в камеру. При поверненні гризуна на опорну ділянку площадки, розташовану між віссю обертання і входом в камеру під дією сили його ваги може відбутися поворот площадки в початкове горизонтальне положення і цим забезпечити вільний вихід гризуна з вхідної камери пастки. Крім того, не виключається можливість виходу гризуна із накопичувальної камери і після повороту площадки в початкове горизонтальне положення. Гризуни інколи здатні підстрибнути досить високо, зачепитись за край площадки, повернути її і вискочити з пастки. Щоб цього не відбулось накопичувальну камеру заповнюють водою. Так є відома пастка для гризунів,що містить основу, на якій встановлені вхідна камера з принадою і розміщена в камері поворотна навколо горизонтальної осі площадка, центр ваги якої зміщений від осі обертання її у бік входу у вхідну камеру, засоби утримання поворотної площадки в горизонтальному положенні за допомогою постійного магніту, що взаємодіє з пластинкою з феромагнітного матеріалу, засоби для настроювання пастки на вагу гризунів, що відловлюються, накопичувальну камеру для гризунів, заповнену водою, встановлену під вхідною камерою (патент США № 4876821, А01М23/00, 1989). Однак після потрапляння в накопичувальну камеру, заповнену водою, гризун швидко гине і завдяки цьому значно погіршуються санітарні умови приміщення і відлякуються інші гризуни. Для запобігання цьому необхідно постійно видаляти гризунів і міняти воду в накопичувальній камері, що не завжди вдається вчасно зробити. Це підвищує трудомісткість обслуговування пастки і знижує її ефективність. Задачею корисної моделі є удосконалення відомої пастки шляхом зміни її конструкції з метою підвищення її ефективності за рахунок зниження антисанітарного впливу на навколишнє середовище і трудомісткості обслуговування. Поставлена задача розв'язується таким чином. У відомій пастці, що містить основу, на якій встановлені принада і поворотна навколо горизонтальної осі площадка, центр ваги якої 1 UA 94144 U 5 10 15 20 25 30 35 40 45 50 55 60 зміщений від осі обертання її у бік входу на площадку, механізм утримання поворотної площадки в горизонтальному положенні, накопичувальну камеру для гризунів, заповнену водою, розміщену під поворотною навколо горизонтальної осі площадкою, відповідно до корисної моделі, пастка додатково обладнана порожнистою накопичувальною камерою, прилеглою до накопичувальної камери для гризунів, заповненої водою, між камерами виконане вікно для вільного проходу гризунів в порожнисту накопичувальну камеру із накопичувальної камери для гризунів, заповненої водою, на рівні якої розміщена нижня сторона зазначеного вікна, при цьому в порожнистій накопичувальній камері встановлена додаткова принада. Крім того, порожниста накопичувальна камера виконана автономною з можливістю від'єднання її від пастки для видалення гризунів разом з зазначеною камерою або для заміни її на іншу. Переважно порожниста накопичувальна камера обладнана нагрівачем. Детальніше суть корисної моделі пояснюється кресленням, на якому зображений поперечний переріз запропонованої пастки при горизонтальному початковому положенні поворотної площадки. Пастка для гризунів, містить основу 1, на якій встановлені вхідна камера 2 з принадою 3. На основі 1 встановлена, розміщена у вхідній камері 2, поворотна навколо горизонтальної осі 4 площадка 5, центр ваги 6 якої зміщений від осі 4 у бік входу 7 вхідної камери 2 і утримуваної в початковому горизонтальному положенні за допомогою механізму 8 утримання поворотної площадки в горизонтальному положенні. Площадка 5 має робочу ділянку 9, що простягається від горизонтальної осі 4 до принади 3 і опорну ділянку 10, що простягається від горизонтальної осі 4 до входу 7 у вхідну камеру 2. Механізм 8 утримання поворотної площадки 5 в горизонтальному положенні обладнаний засобом для настроювання пастки на вагу гризуна. Механізм 8 може бути виконаний у вигляді постійного магніту, що взаємодіє з пластинкою з феромагнітного матеріалу на основі 1. Засіб для настроювання пастки на вагу гризуна може бути виконаний у вигляді регулювального гвинта, встановленого в крізному різьбовому отворі площадки 5 і контактуючого з основою 1 (на кресленні не показано, засіб нескладний і добре описаний в описі до патенту України № 92555). Площадка 5 в початковому горизонтальному положенні перекриває накопичувальну камеру 11 для гризунів, заповнену водою 12. На площадці 5 встановлена перешкода 13, яка не дозволяє гризуну здійснювати зворотний рух з пастки після повороту площадки 5 під дією ваги гризуна. Перешкода 13 виконана у вигляді, розташованої перпендикулярно поворотній площадці 5, жорсткої стінки. Пастка додатково обладнана порожньою накопичувальною камерою 14, прилеглою до накопичувальної камери 11 для гризунів, заповненої водою 12. Порожниста накопичувальна камера 14 може бути виконана як одне ціле з пасткою і з однією спільною стінкою з накопичувальною камерою 11, але це не зручно. Для зручності обслуговування пастки порожниста накопичувальна камера 14 виконана автономною з можливістю від'єднання її від пастки, тобто так, як це зображено на кресленні. Це дозволяє видаляти гризунів разом із зазначеною камерою 14 або міняти її на іншу. В накопичувальних камерах 11 і 14 виконані однакові за формою і розмірами вікна, прилеглі одне до одного, які утворюють спільне вікно 15 для вільного проходу гризунів з однієї камери в іншу. Переважно вікно 15 призначене для вільного проходу гризунів із накопичувальної камери 11 для гризунів, заповненої водою 12 в порожню накопичувальну камеру 14. Накопичувальна камера 11 заповнена водою 12 так, що її рівень 16 розміщений приблизно на нижній стороні зазначеного вікна 15. В порожнистій накопичувальній камері 14 встановлена додаткова принада 17. Накопичувальні камери 11 і 14 обладнані кришками 18 і 19, відповідно. Порожниста накопичувальна камера 14 може бути обладнана нагрівачем 20, який необхідний в холодну пору року. Як нагрівач може бути використана звичайна електрична лампа потужністю 25Вт. Порожня накопичувальна камера 14 прикріплена до накопичувальної камери 11 за допомогою спеціальних з'єднувачів (на креслені не позначені). Пастка встановлена в піддоні 21. Пастка для гризунів працює таким чином. Перед установкою її заздалегідь настроюють на певну вагу гризунів, що відловлюються, за допомогою мірних тягарців, встановлюваних на робочу ділянку 9 площадки 5. Пастку встановлюють в приміщення, де є гризуни. Гризуни, що привертаються принадою 3, яка розташована у вхідній камері 2, знаходять вхід 7 в пастку і переміщуються на робочу ділянку 9 площадки 5. У горизонтальному положенні площадки 5 перешкода 12 легко долається гризуном. У перший момент площадка 5 нерухома, без будь-яких коливань. Але як тільки маса гризуна перевищить силу, на яку настроєний механізм 8 утримання поворотної площадки в горизонтальному положенні площадка 5 швидко опускається вниз (позначено пунктиром) і скидає гризуна в накопичувальну камеру 11. Після скидання гризуна площадка 5 миттєво підіймається і фіксується в початковому положенні за допомогою механізму 8. Назад гризун вискочити не може тому, що накопичувальна камера 11 заповнена 2 UA 94144 U 5 водою 12. В накопичувальній камері 11 гризун не гине, а привертається додатковою принадою 17, яка розташована у порожнистій накопичувальній камері 14 і вільно переходить в цю камеру. У порожнистій накопичувальній камері 14 гризун може перебувати живим досить довгий час не створюючи антисанітарної дії на довкілля. Для видалення гризунів накопичувальну камеру 14 від'єднують від пастки і переносять до міста знешкодження, проведення науково-дослідних робіт або випуску на волю. Пастка може бути використана мисливцями для вилову живими дрібних і середніх куницеподібних. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 25 1. Пастка для гризунів, переважно для щурів, що містить основу, на якій встановлені принада і поворотна навколо горизонтальної осі площадка, центр ваги якої зміщений від осі обертання її у бік входу на цю площадку, механізм утримання поворотної площадки в горизонтальному положенні, накопичувальну камеру для гризунів, заповнену водою, розміщену під поворотною навколо горизонтальної осі площадкою, яка відрізняється тим, що пастка додатково обладнана порожнистою накопичувальною камерою, прилеглою до накопичувальної камери для гризунів, заповненої водою, між камерами виконане вікно для вільного проходу гризунів в порожнисту накопичувальну камеру із накопичувальної камери для гризунів, заповненої водою, на рівні якої розміщена нижня сторона зазначеного вікна, при цьому в порожнистій накопичувальній камері встановлена додаткова принада. 2. Пастка за п. 1, яка відрізняється тим, що порожниста накопичувальна камера виконана автономною з можливістю від'єднання її від пастки для видалення гризунів разом з зазначеною камерою або для заміни її на іншу. 3. Пастка за п. 1, яка відрізняється тим, що порожниста накопичувальна камера обладнана нагрівачем. 3 UA 94144 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
