Вітроенергетична установка в літальному апараті
Номер патенту: 94178
Опубліковано: 10.11.2014
Автори: Власюк Ірина Іванівна, Калмикова Лариса Миколаївна, Дмитренко Богдан Іванович, Тупіцин Микола Федорович, Соченко Петро Степанович, Синєглазов Віктор Михайлович, Зеленков Олександр Аврамович
Формула / Реферат

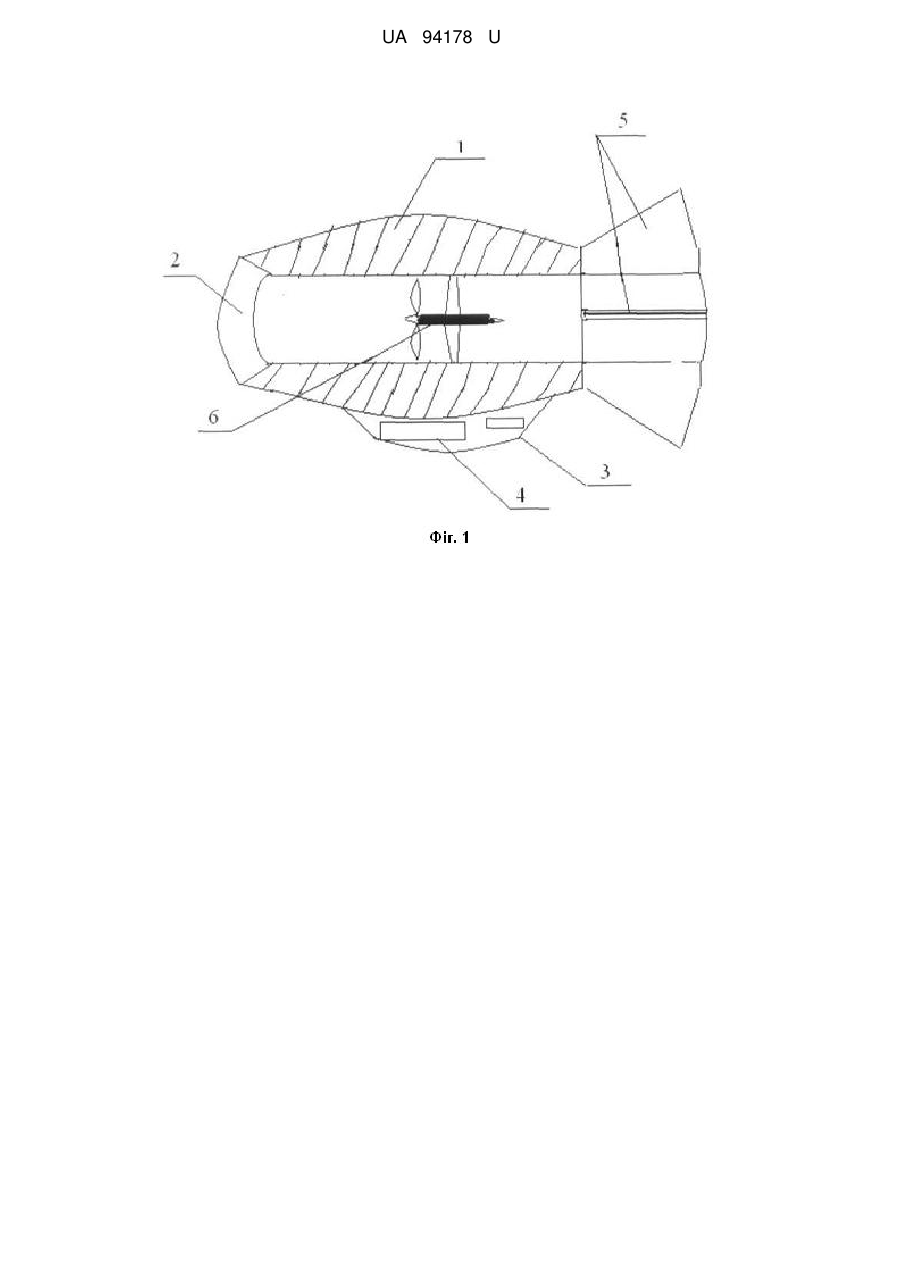

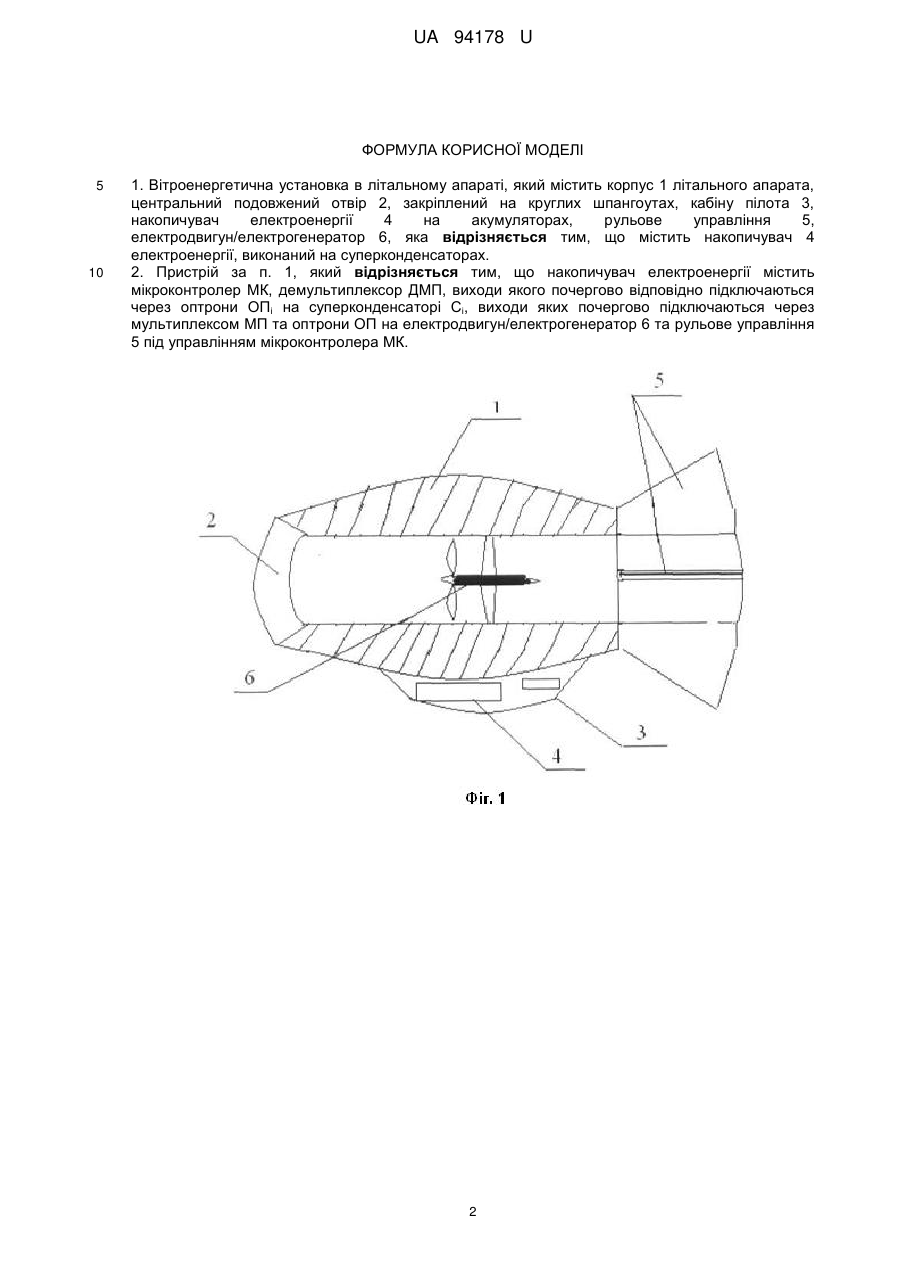

1. Вітроенергетична установка в літальному апараті, який містить корпус 1 літального апарата, центральний подовжений отвір 2, закріплений на круглих шпангоутах, кабіну пілота 3, накопичувач електроенергії 4 на акумуляторах, рульове управління 5, електродвигун/електрогенератор 6, яка відрізняється тим, що містить накопичувач 4 електроенергії, виконаний на суперконденсаторах.

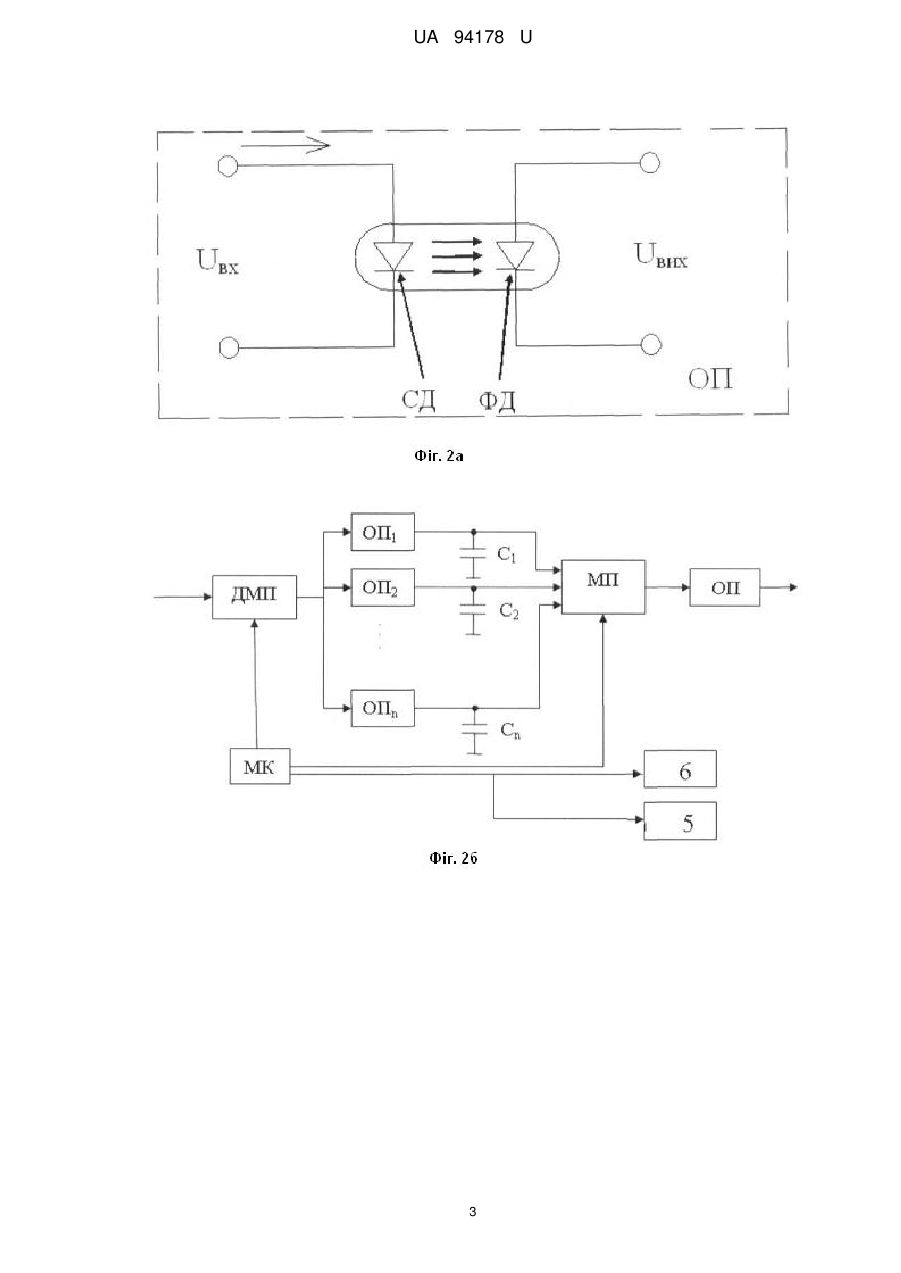

2. Пристрій за п. 1, який відрізняється тим, що накопичувач електроенергії містить мікроконтролер МК, демультиплексор ДМП, виходи якого почергово відповідно підключаються через оптрони ОПі на суперконденсаторі Сі, виходи яких почергово підключаються через мультиплексом МП та оптрони ОП на електродвигун/електрогенератор 6 та рульове управління 5 під управлінням мікроконтролера МК.
Текст

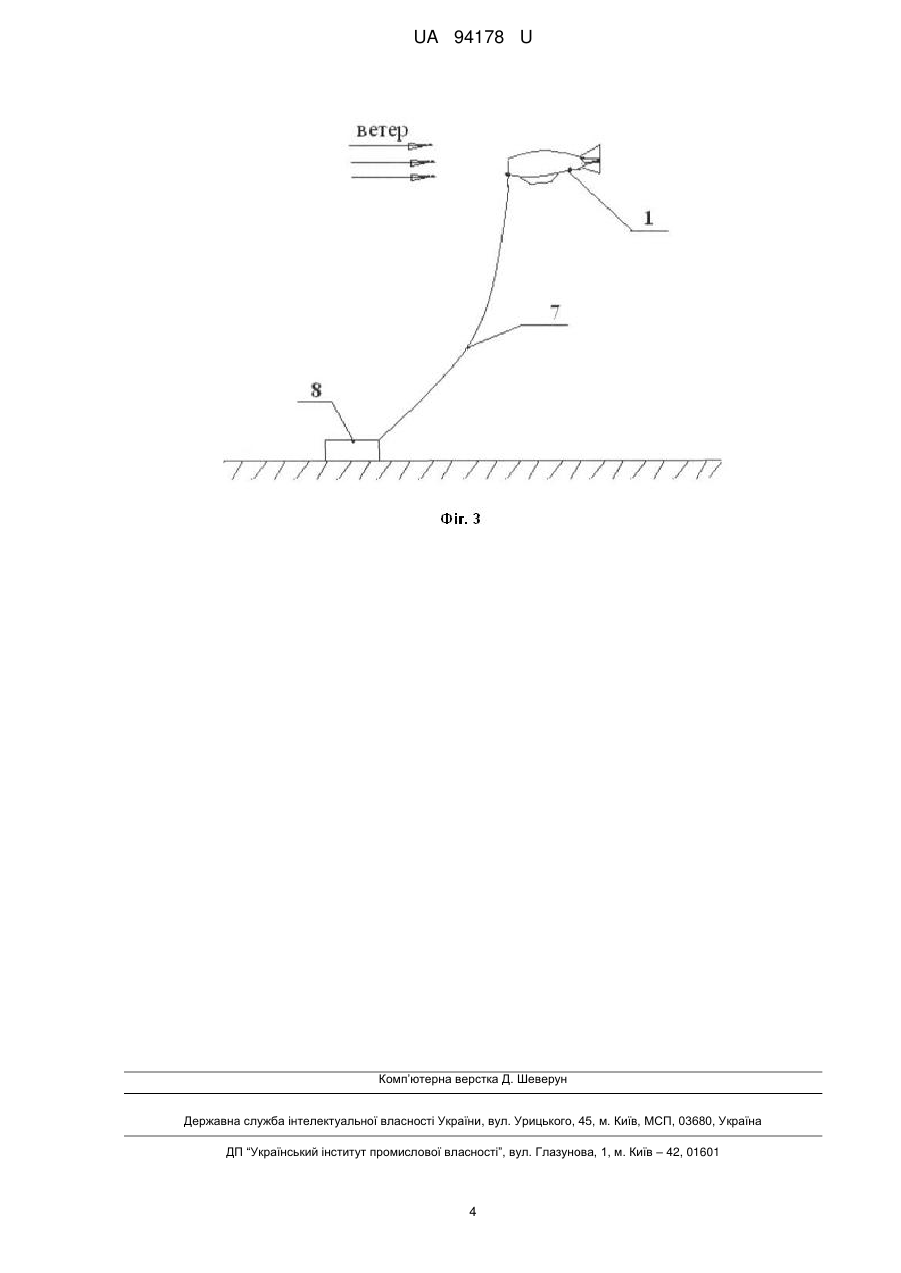

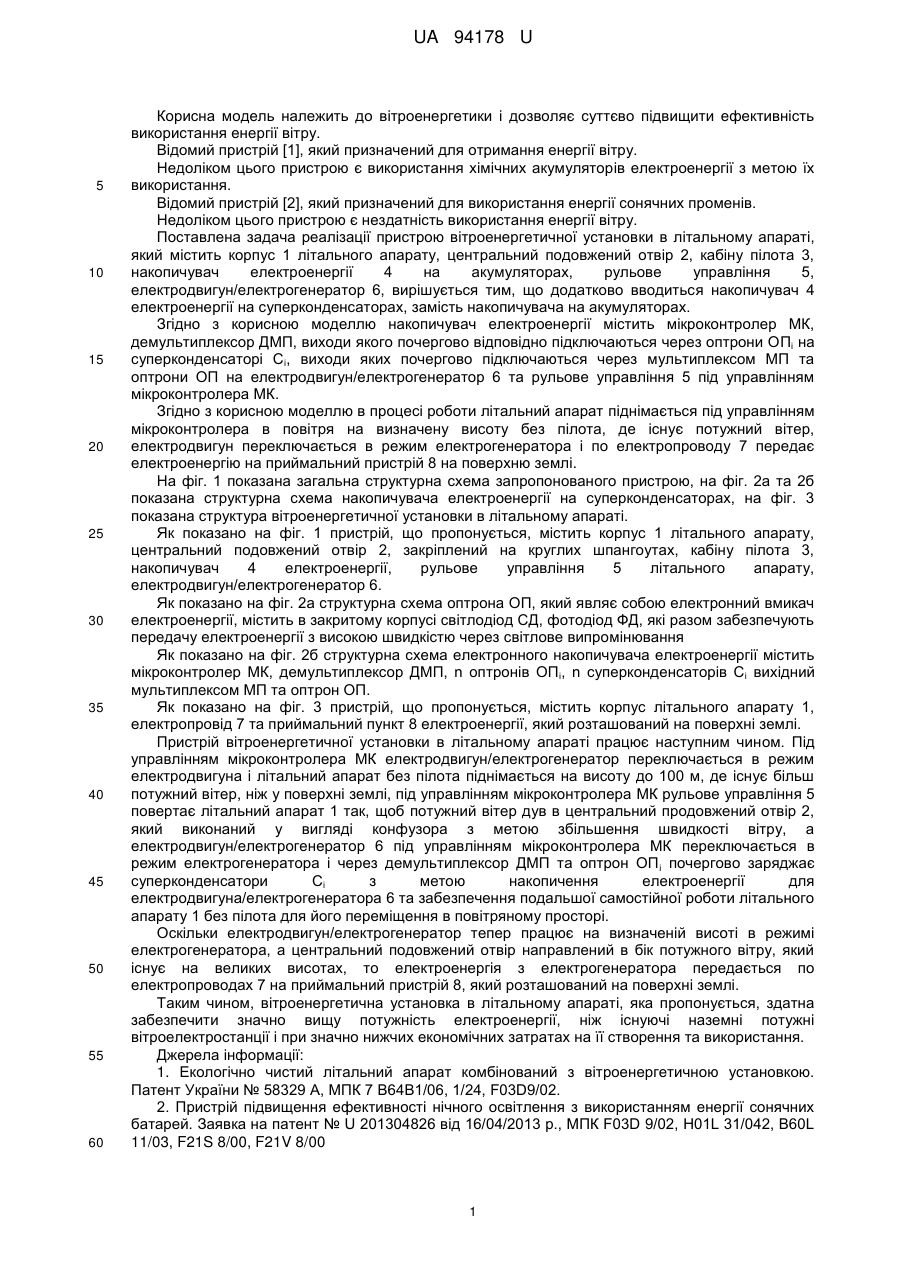

Реферат: Вітроенергетична установка в літальному апараті, містить корпус 1 літального апарата, центральний подовжений отвір 2, закріплений на круглих шпангоутах, кабіну пілота 3, накопичувач електроенергії 4 на акумуляторах, рульове управління 5, електродвигун/електрогенератор 6. Містить накопичувач 4 електроенергії, виконаний на суперконденсаторах. В процесі роботи літальний апарат піднімається в повітря під управлінням мікроконтролера на визначену висоту без пілота, де існує потужний вітер, електродвигун переключається в режим електрогенератора і по електропроводу 7 передає електроенергію на приймальний пристрій 8 на поверхню землі. UA 94178 U (12) UA 94178 U UA 94178 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вітроенергетики і дозволяє суттєво підвищити ефективність використання енергії вітру. Відомий пристрій [1], який призначений для отримання енергії вітру. Недоліком цього пристрою є використання хімічних акумуляторів електроенергії з метою їх використання. Відомий пристрій [2], який призначений для використання енергії сонячних променів. Недоліком цього пристрою є нездатність використання енергії вітру. Поставлена задача реалізації пристрою вітроенергетичної установки в літальному апараті, який містить корпус 1 літального апарату, центральний подовжений отвір 2, кабіну пілота 3, накопичувач електроенергії 4 на акумуляторах, рульове управління 5, електродвигун/електрогенератор 6, вирішується тим, що додатково вводиться накопичувач 4 електроенергії на суперконденсаторах, замість накопичувача на акумуляторах. Згідно з корисною моделлю накопичувач електроенергії містить мікроконтролер МК, демультиплексор ДМП, виходи якого почергово відповідно підключаються через оптрони ОПі на суперконденсаторі Сі, виходи яких почергово підключаються через мультиплексом МП та оптрони ОП на електродвигун/електрогенератор 6 та рульове управління 5 під управлінням мікроконтролера МК. Згідно з корисною моделлю в процесі роботи літальний апарат піднімається під управлінням мікроконтролера в повітря на визначену висоту без пілота, де існує потужний вітер, електродвигун переключається в режим електрогенератора і по електропроводу 7 передає електроенергію на приймальний пристрій 8 на поверхню землі. На фіг. 1 показана загальна структурна схема запропонованого пристрою, на фіг. 2а та 2б показана структурна схема накопичувача електроенергії на суперконденсаторах, на фіг. 3 показана структура вітроенергетичної установки в літальному апараті. Як показано на фіг. 1 пристрій, що пропонується, містить корпус 1 літального апарату, центральний подовжений отвір 2, закріплений на круглих шпангоутах, кабіну пілота 3, накопичувач 4 електроенергії, рульове управління 5 літального апарату, електродвигун/електрогенератор 6. Як показано на фіг. 2а структурна схема оптрона ОП, який являє собою електронний вмикач електроенергії, містить в закритому корпусі світлодіод СД, фотодіод ФД, які разом забезпечують передачу електроенергії з високою швидкістю через світлове випромінювання Як показано на фіг. 2б структурна схема електронного накопичувача електроенергії містить мікроконтролер МК, демультиплексор ДМП, n оптронів ОП і, n суперконденсаторів Сі вихідний мультиплексом МП та оптрон ОП. Як показано на фіг. 3 пристрій, що пропонується, містить корпус літального апарату 1, електропровід 7 та приймальний пункт 8 електроенергії, який розташований на поверхні землі. Пристрій вітроенергетичної установки в літальному апараті працює наступним чином. Під управлінням мікроконтролера МК електродвигун/електрогенератор переключається в режим електродвигуна і літальний апарат без пілота піднімається на висоту до 100 м, де існує більш потужний вітер, ніж у поверхні землі, під управлінням мікроконтролера МК рульове управління 5 повертає літальний апарат 1 так, щоб потужний вітер дув в центральний продовжений отвір 2, який виконаний у вигляді конфузора з метою збільшення швидкості вітру, а електродвигун/електрогенератор 6 під управлінням мікроконтролера МК переключається в режим електрогенератора і через демультиплексор ДМП та оптрон ОП і почергово заряджає суперконденсатори Сі з метою накопичення електроенергії для електродвигуна/електрогенератора 6 та забезпечення подальшої самостійної роботи літального апарату 1 без пілота для його переміщення в повітряному просторі. Оскільки електродвигун/електрогенератор тепер працює на визначеній висоті в режимі електрогенератора, а центральний подовжений отвір направлений в бік потужного вітру, який існує на великих висотах, то електроенергія з електрогенератора передається по електропроводах 7 на приймальний пристрій 8, який розташований на поверхні землі. Таким чином, вітроенергетична установка в літальному апараті, яка пропонується, здатна забезпечити значно вищу потужність електроенергії, ніж існуючі наземні потужні вітроелектростанції і при значно нижчих економічних затратах на її створення та використання. Джерела інформації: 1. Екологічно чистий літальний апарат комбінований з вітроенергетичною установкою. Патент України № 58329 А, МПК 7 В64В1/06, 1/24, F03D9/02. 2. Пристрій підвищення ефективності нічного освітлення з використанням енергії сонячних батарей. Заявка на патент № U 201304826 від 16/04/2013 p., МПК F03D 9/02, H01L 31/042, B60L 11/03, F21S 8/00, F21V 8/00 1 UA 94178 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 1. Вітроенергетична установка в літальному апараті, який містить корпус 1 літального апарата, центральний подовжений отвір 2, закріплений на круглих шпангоутах, кабіну пілота 3, накопичувач електроенергії 4 на акумуляторах, рульове управління 5, електродвигун/електрогенератор 6, яка відрізняється тим, що містить накопичувач 4 електроенергії, виконаний на суперконденсаторах. 2. Пристрій за п. 1, який відрізняється тим, що накопичувач електроенергії містить мікроконтролер МК, демультиплексор ДМП, виходи якого почергово відповідно підключаються через оптрони ОПі на суперконденсаторі Сі, виходи яких почергово підключаються через мультиплексом МП та оптрони ОП на електродвигун/електрогенератор 6 та рульове управління 5 під управлінням мікроконтролера МК. 2 UA 94178 U 3 UA 94178 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
