Завантажити PDF файл.

Формула / Реферат

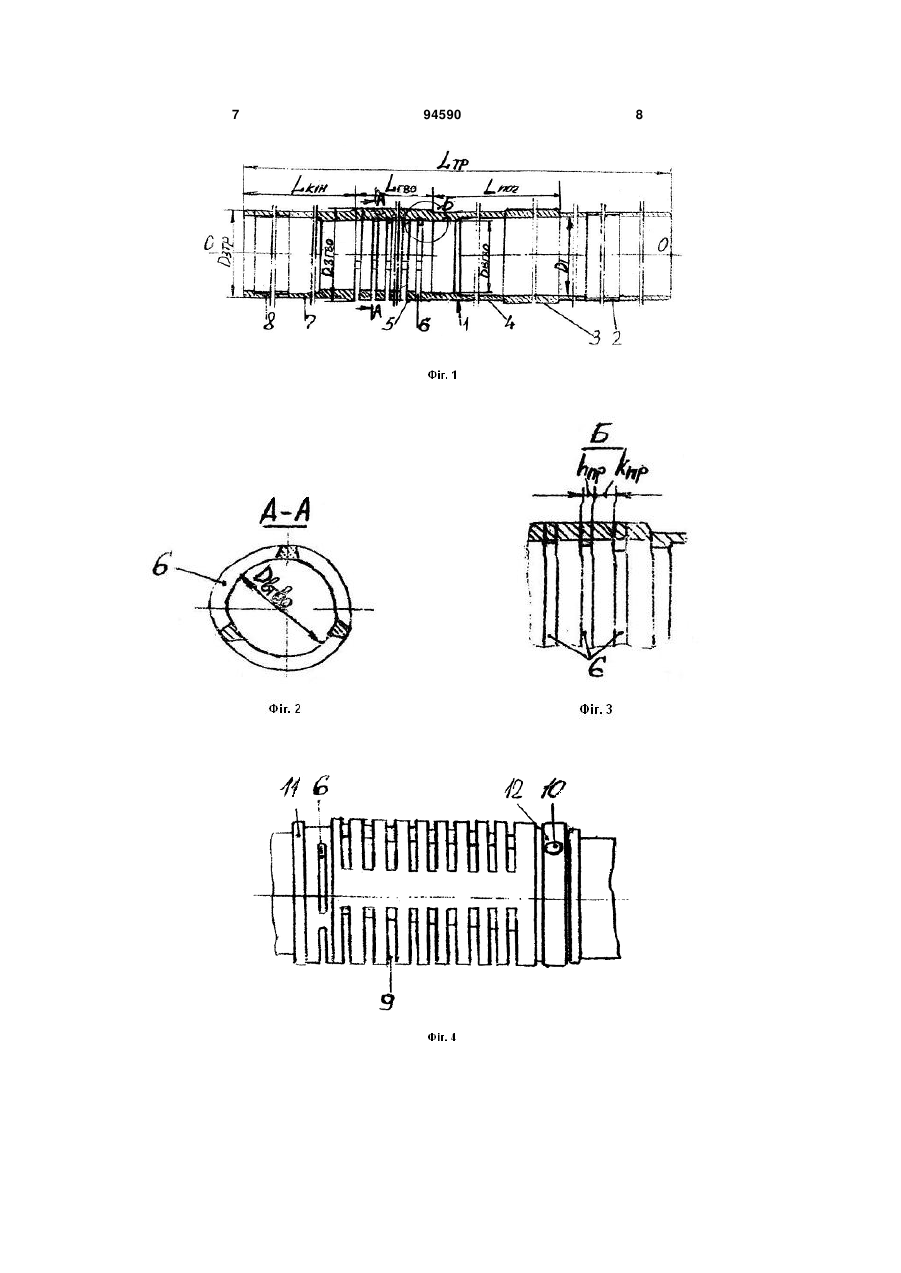

1. Надульний пристрій зброї, виконаний у вигляді порожнистої циліндричної трубки (1), яка оснащена засобом для закріплення на кінці штатного ствола й співвісно з ним і у бічній стінці якої на частині (5) довжини Lгво виконані наскрізні газовідвідні отвори (6), який відрізняється тим, що довжина Lгво частини трубки з газовідвідними отворами дорівнює 1,0Dвст≤Lгво≤2,5Dвст, довжина Lкін кінцевої частини (7) трубки від останнього отвору (6) до зрізу надульного пристрою дорівнює 0,03Lcт≤Lкiн≤0,2Lcт, довжина Lпоч початкової частини трубки від місця для розміщення торця штатного ствола до початку частини (5) з отворами (6) дорівнює 0,001Lcт≤Lпоч≤0,6Lcт, а загальна площа Sгвo газовідвідних отворів (6) дорівнює 0,5Scт≤Sгвo≤1,5Scт, де Dвст - внутрішній діаметр штатного ствола, Lcт - довжина штатного ствола, a Scт - внутрішня площа поперечного перерізу штатного ствола.

2. Пристрій за п. 1, який відрізняється тим, що перед частиною (5) трубки з газовідвідними отворами виконаний конусний перехід з більшого внутрішнього діаметра D1, який має початкова частина трубки, на менший діаметр Dвгво, який має частина (5) трубки, причому величина Dвгвo дорівнює 0,93Dвст≤Dвгво≤1,03Dвст.

3. Пристрій за п. 1, який відрізняється тим, що зовнішній діаметр Dзгво частини (5) трубки з газовідвідними отворами прийнятий за умови 1,0Dзст≤Dзгво≤1,5Dзcт, де Dзст - зовнішній діаметр штатного ствола.

4. Пристрій за п. 1, який відрізняється тим, що газовідвідні отвори виконані у вигляді прорізів, які згруповані у три рядки, що розташовані симетрично відносно подовжньої осі O-O трубки, відповідні прорізи рядків розташовані симетрично відносно відповідної твірної циліндра, ширина hпp прорізу дорівнює 0,03Dвст≤hпp≤0,09Dвст, а відстань kпp між суміжними прорізами одного рядка дорівнює 1,0hпp≤kпp≤2,5hпp.

Текст

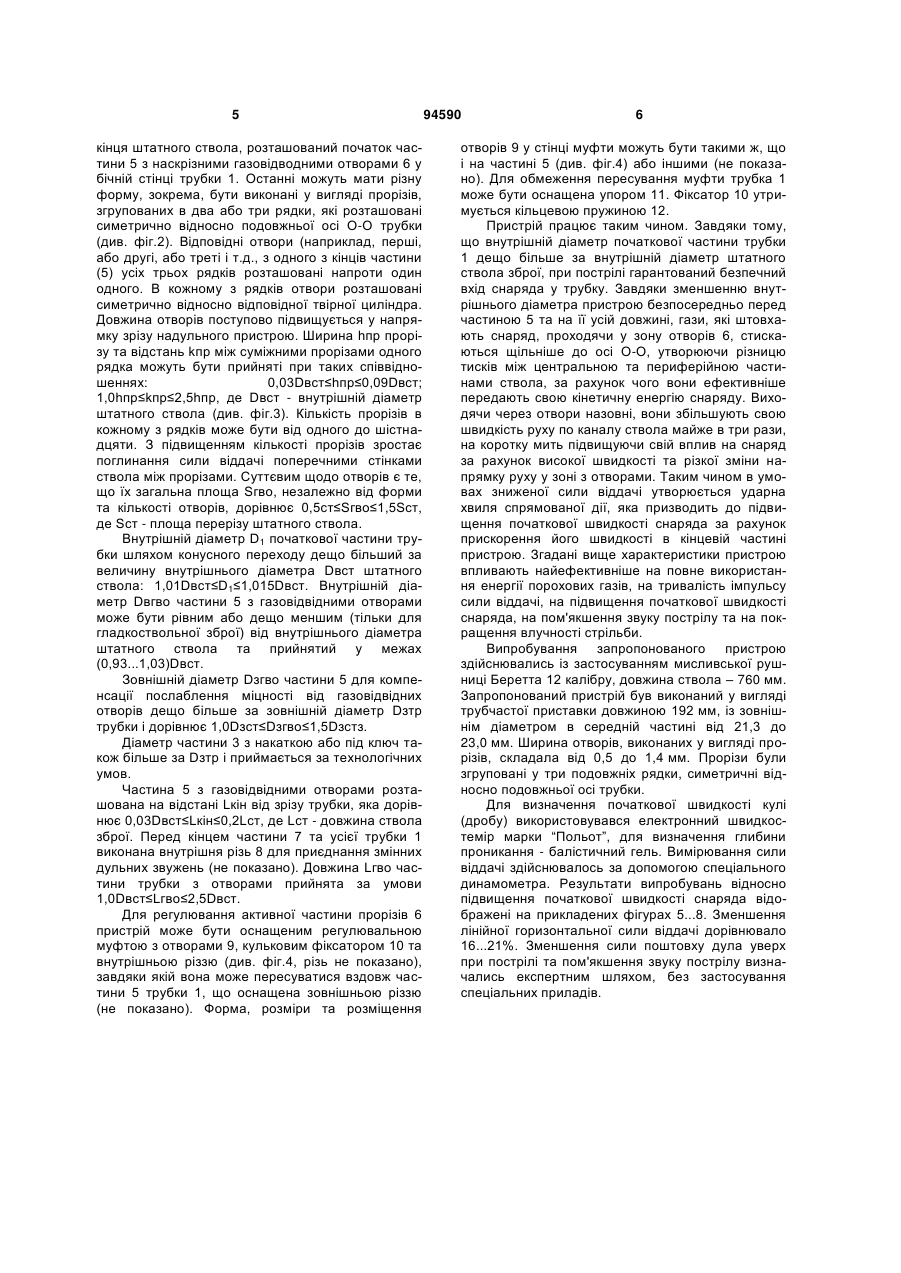

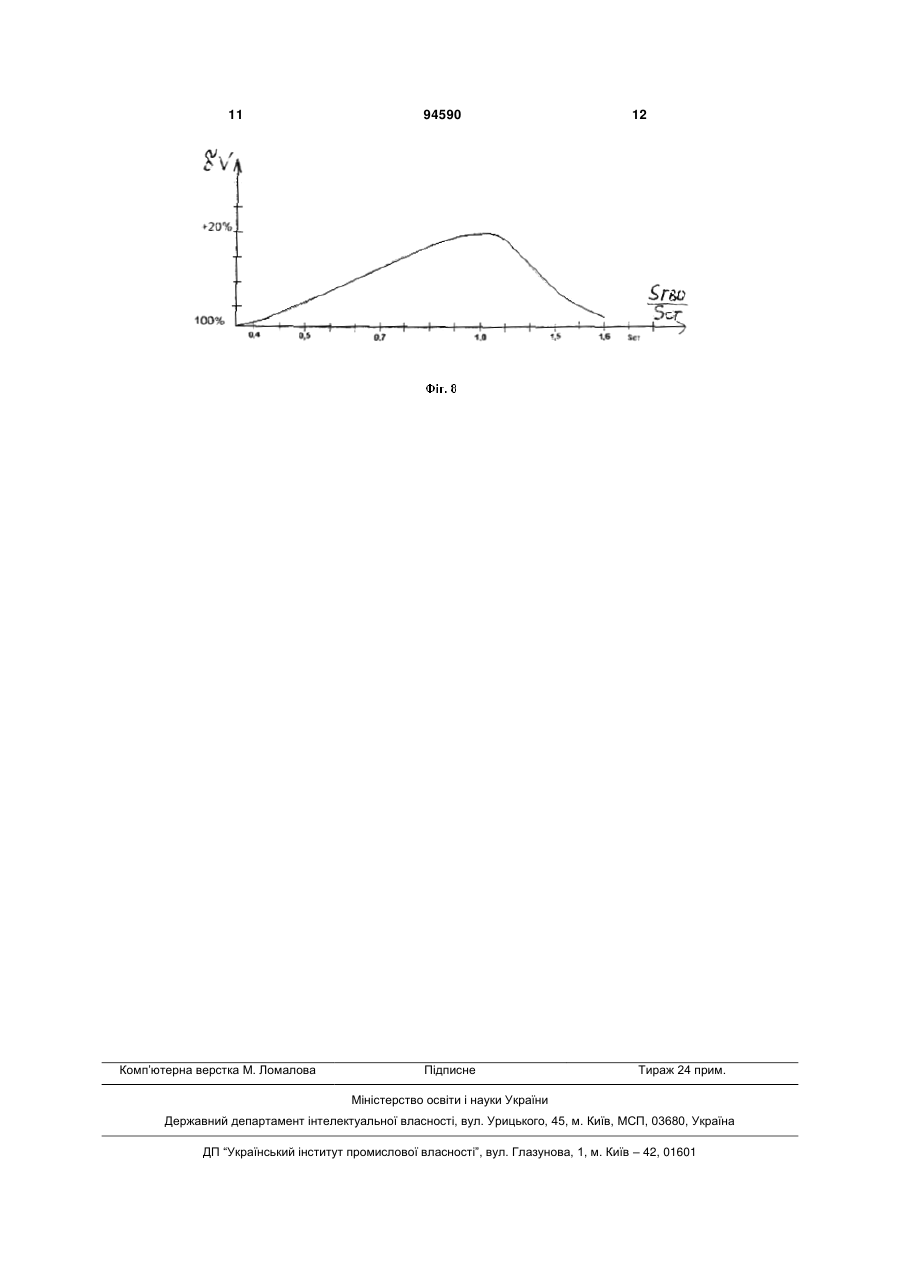

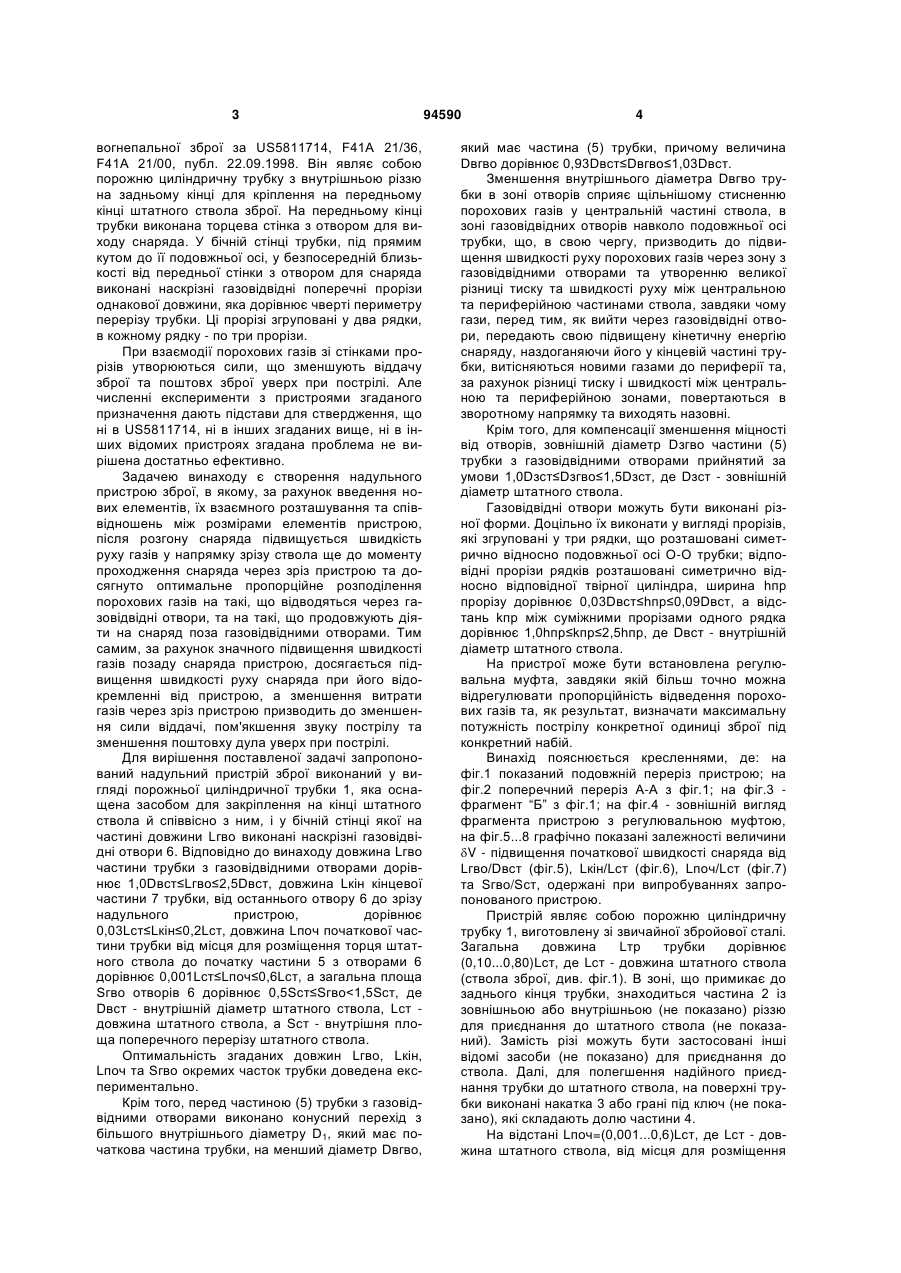

1. Надульний пристрій зброї, виконаний у вигляді порожнистої циліндричної трубки (1), яка оснащена засобом для закріплення на кінці штатного ствола й співвісно з ним і у бічній стінці якої на частині (5) довжини Lгво виконані наскрізні газовідвідні отвори (6), який відрізняється тим, що довжина Lгво частини трубки з газовідвідними отворами дорівнює 1,0Dвст≤Lгво≤2,5Dвст, довжина Lкін кінцевої частини (7) трубки від останнього отвору (6) до зрізу надульного пристрою дорівнює 0,03Lcт≤Lкiн≤0,2Lcт, довжина Lпоч початкової частини трубки від місця для розміщення торця штатного ствола до початку частини (5) з отворами (6) C2 2 (19) 1 3 вогнепальної зброї за US5811714, F41A 21/36, F41A 21/00, публ. 22.09.1998. Він являє собою порожню циліндричну трубку з внутрішньою різзю на задньому кінці для кріплення на передньому кінці штатного ствола зброї. На передньому кінці трубки виконана торцева стінка з отвором для виходу снаряда. У бічній стінці трубки, під прямим кутом до її подовжньої осі, у безпосередній близькості від передньої стінки з отвором для снаряда виконані наскрізні газовідвідні поперечні прорізи однакової довжини, яка дорівнює чверті периметру перерізу трубки. Ці прорізі згруповані у два рядки, в кожному рядку - по три прорізи. При взаємодії порохових газів зі стінками прорізів утворюються сили, що зменшують віддачу зброї та поштовх зброї уверх при пострілі. Але численні експерименти з пристроями згаданого призначення дають підстави для ствердження, що ні в US5811714, ні в інших згаданих вище, ні в інших відомих пристроях згадана проблема не вирішена достатньо ефективно. Задачею винаходу є створення надульного пристрою зброї, в якому, за рахунок введення нових елементів, їх взаємного розташування та співвідношень між розмірами елементів пристрою, після розгону снаряда підвищується швидкість руху газів у напрямку зрізу ствола ще до моменту проходження снаряда через зріз пристрою та досягнуто оптимальне пропорційне розподілення порохових газів на такі, що відводяться через газовідвідні отвори, та на такі, що продовжують діяти на снаряд поза газовідвідними отворами. Тим самим, за рахунок значного підвищення швидкості газів позаду снаряда пристрою, досягається підвищення швидкості руху снаряда при його відокремленні від пристрою, а зменшення витрати газів через зріз пристрою призводить до зменшення сили віддачі, пом'якшення звуку пострілу та зменшення поштовху дула уверх при пострілі. Для вирішення поставленої задачі запропонований надульний пристрій зброї виконаний у вигляді порожньої циліндричної трубки 1, яка оснащена засобом для закріплення на кінці штатного ствола й співвісно з ним, і у бічній стінці якої на частині довжини Lгвo виконані наскрізні газовідвідні отвори 6. Відповідно до винаходу довжина Lгво частини трубки з газовідвідними отворами дорівнює 1,0Dвcт≤Lгво≤2,5Dвcт, довжина Lкін кінцевої частини 7 трубки, від останнього отвору 6 до зрізу надульного пристрою, дорівнює 0,03Lcт≤Lкiн≤0,2Lcт, довжина Lпоч початкової частини трубки від місця для розміщення торця штатного ствола до початку частини 5 з отворами 6 дорівнює 0,001Lcт≤Lпоч≤0,6Lcт, а загальна площа Sгвo отворів 6 дорівнює 0,5Scт≤Sгвo

Дивитися

Додаткова інформація

Назва патенту англійською

Muzzle compensator for arm

Автори англійською

Penchuk Oleksandr Mykolaiovych

Назва патенту російською

Надульное устройство оружия

Автори російською

Пенчук Александр Николаевич

МПК / Мітки

МПК: F41A 21/36, F41A 21/00

Мітки: зброї, надульний, пристрій
