Пристрій для кріплення приладів вимірювання стану зношення канатів

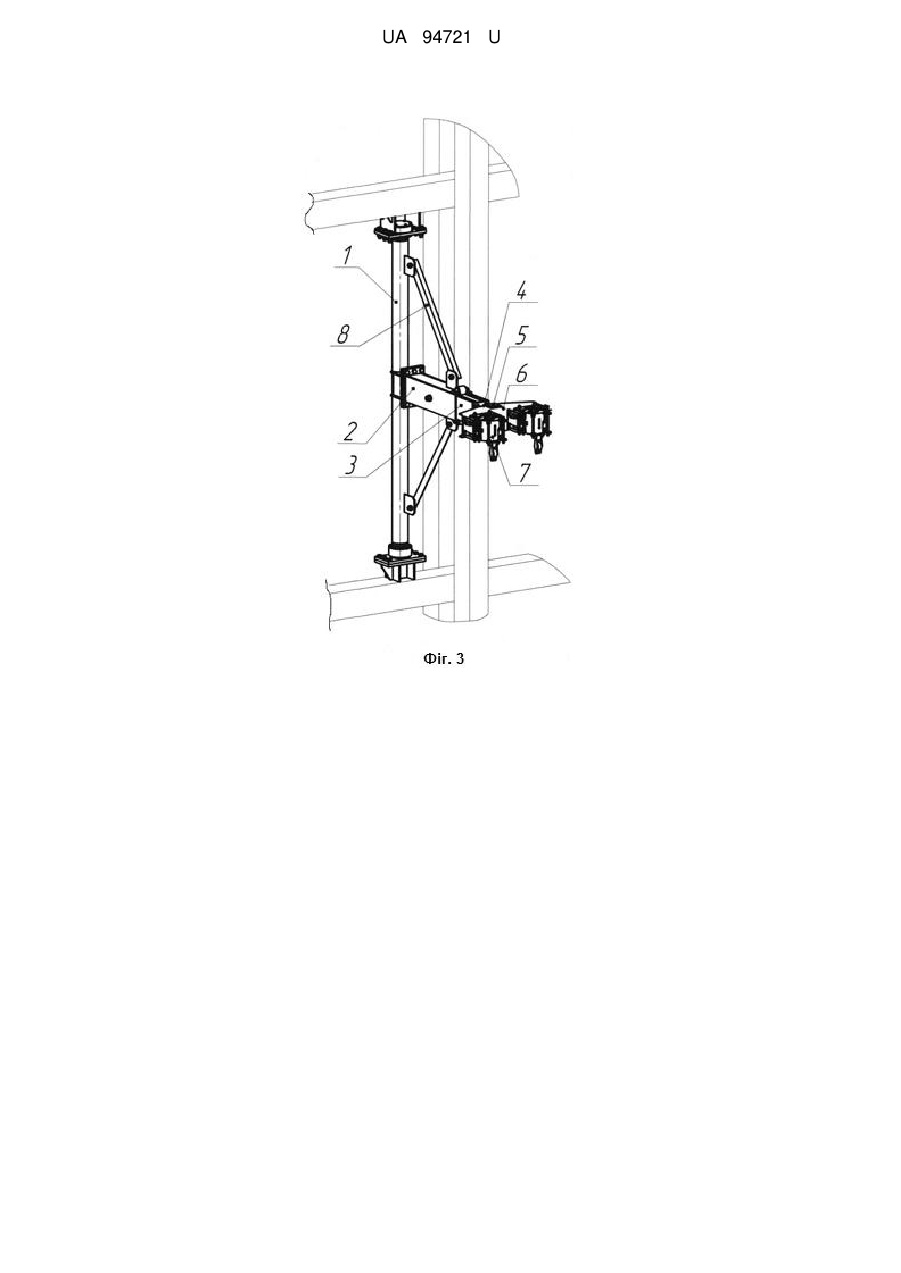

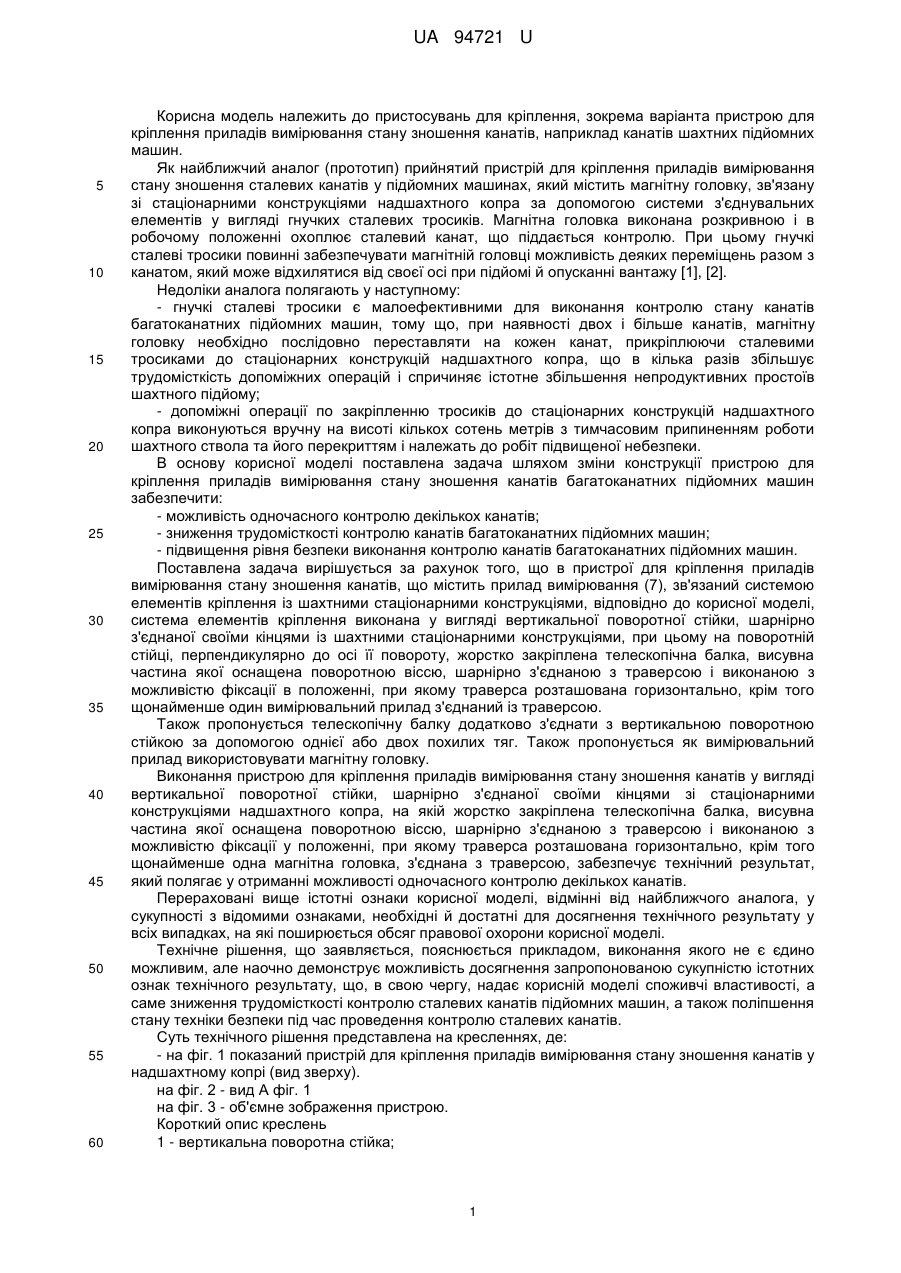

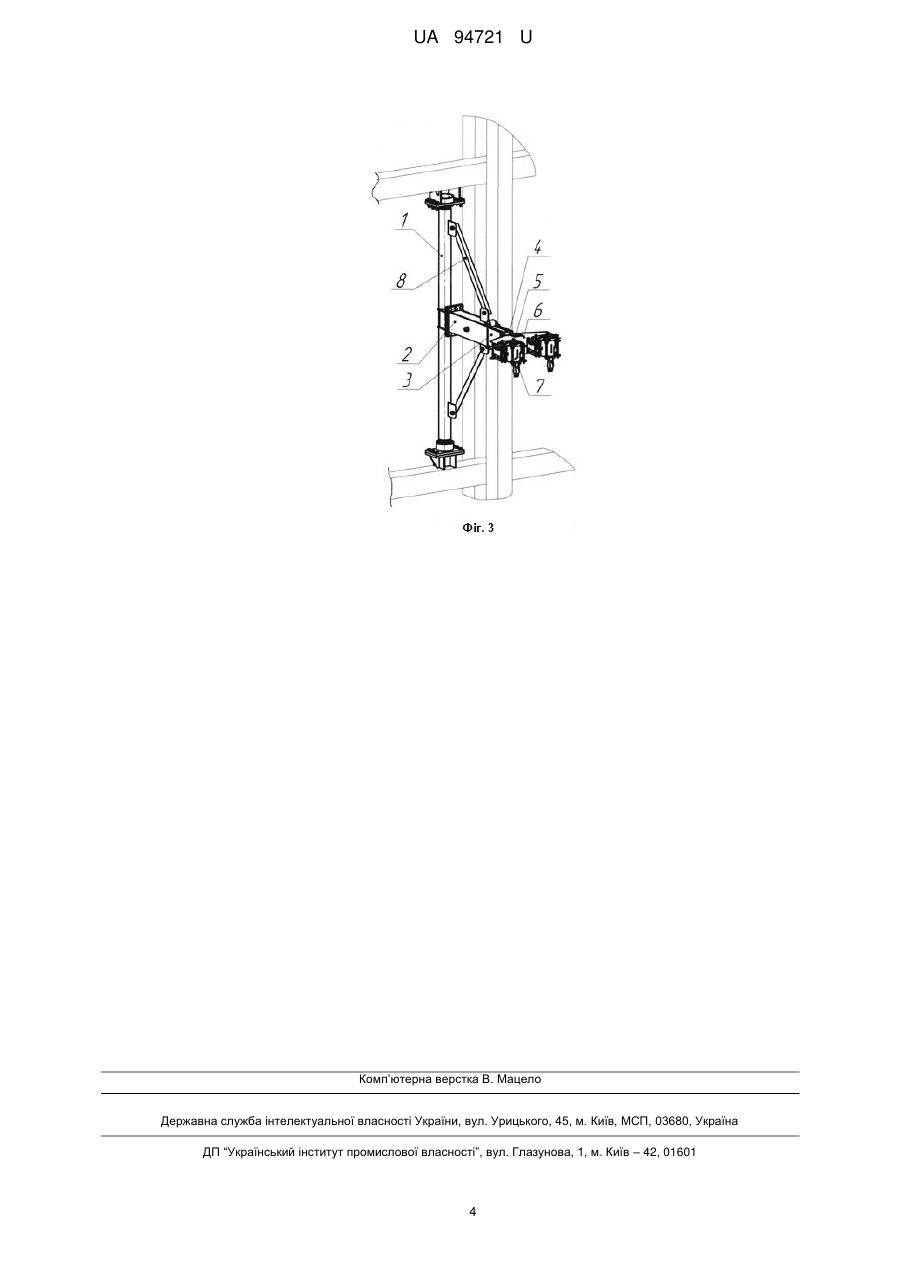

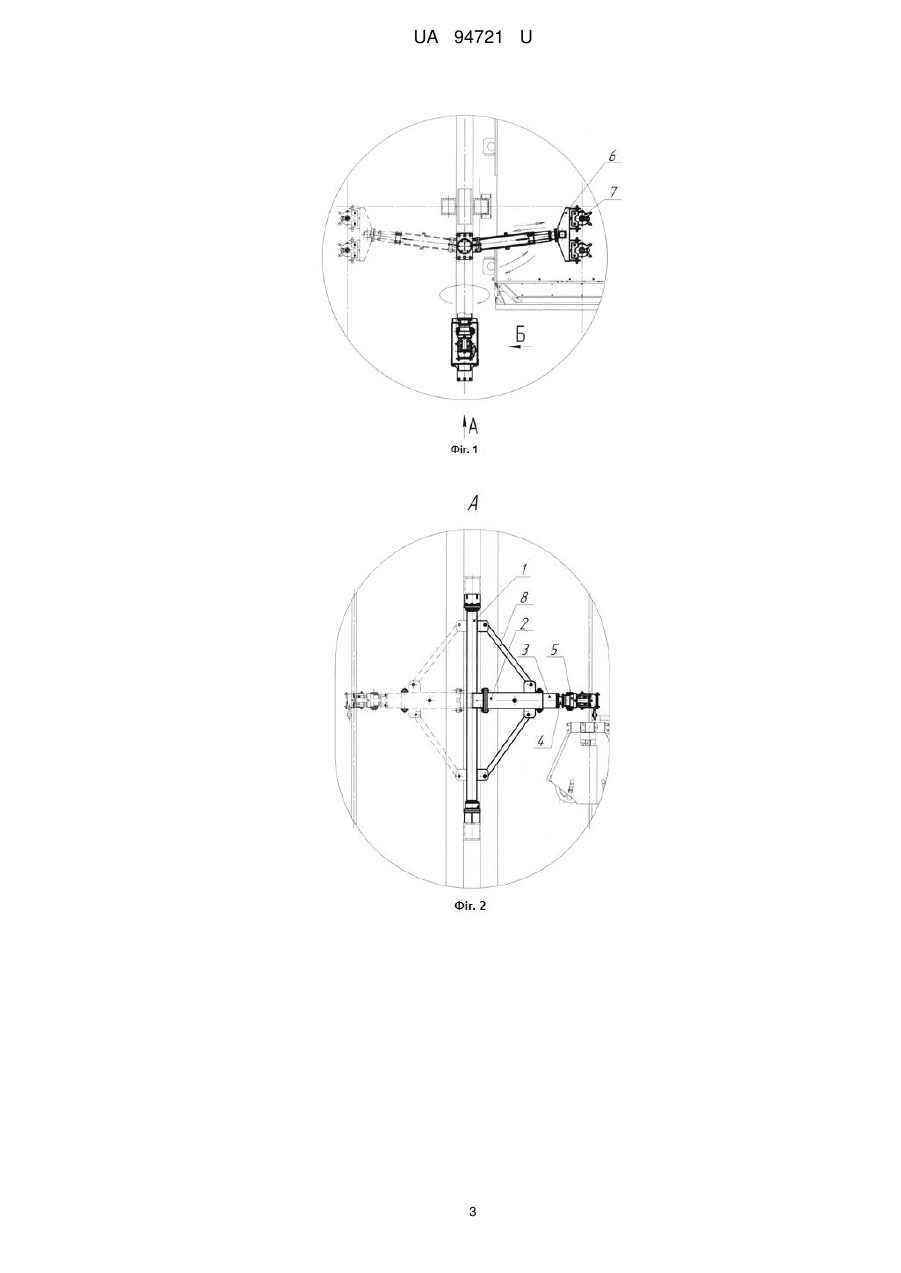

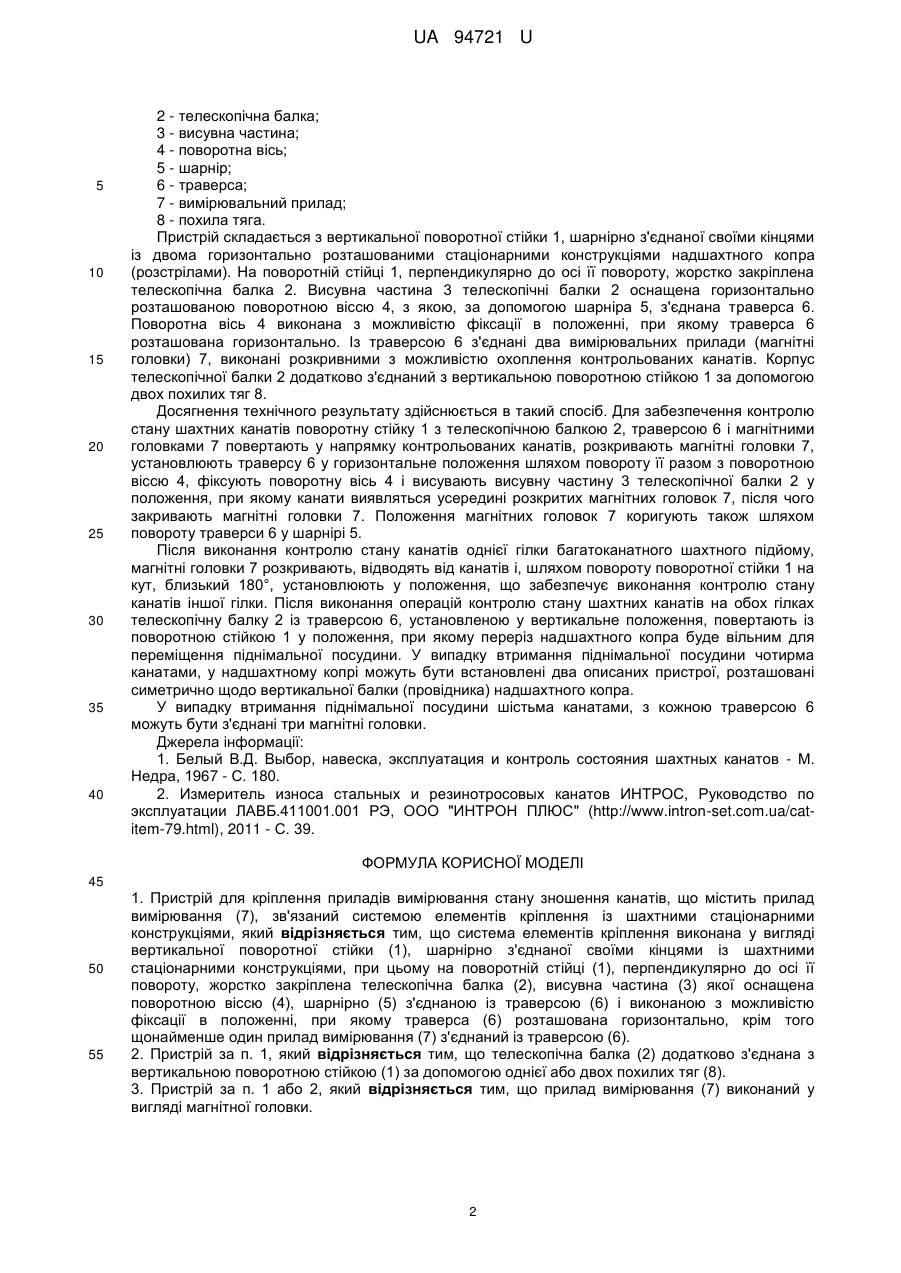

Реферат: Пристрій для кріплення приладів вимірювання стану зношення канатів містить прилад вимірювання, зв'язаний системою елементів кріплення із шахтними стаціонарними конструкціями. Система елементів кріплення виконана у вигляді вертикальної поворотної стійки, шарнірно з'єднаної своїми кінцями із шахтними стаціонарними конструкціями, при цьому на поворотній стійці, перпендикулярно до осі її повороту, жорстко закріплена телескопічна балка, висувна частина якої оснащена поворотною віссю, шарнірно з'єднаною із траверсою і виконаною з можливістю фіксації в положенні, при якому траверса розташована горизонтально, крім того щонайменше один прилад вимірювання з'єднаний із траверсою. UA 94721 U (54) ПРИСТРІЙ ДЛЯ КРІПЛЕННЯ ПРИЛАДІВ ВИМІРЮВАННЯ СТАНУ ЗНОШЕННЯ КАНАТІВ UA 94721 U UA 94721 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристосувань для кріплення, зокрема варіанта пристрою для кріплення приладів вимірювання стану зношення канатів, наприклад канатів шахтних підйомних машин. Як найближчий аналог (прототип) прийнятий пристрій для кріплення приладів вимірювання стану зношення сталевих канатів у підйомних машинах, який містить магнітну головку, зв'язану зі стаціонарними конструкціями надшахтного копра за допомогою системи з'єднувальних елементів у вигляді гнучких сталевих тросиків. Магнітна головка виконана розкривною і в робочому положенні охоплює сталевий канат, що піддається контролю. При цьому гнучкі сталеві тросики повинні забезпечувати магнітній головці можливість деяких переміщень разом з канатом, який може відхилятися від своєї осі при підйомі й опусканні вантажу [1], [2]. Недоліки аналога полягають у наступному: - гнучкі сталеві тросики є малоефективними для виконання контролю стану канатів багатоканатних підйомних машин, тому що, при наявності двох і більше канатів, магнітну головку необхідно послідовно переставляти на кожен канат, прикріплюючи сталевими тросиками до стаціонарних конструкцій надшахтного копра, що в кілька разів збільшує трудомісткість допоміжних операцій і спричиняє істотне збільшення непродуктивних простоїв шахтного підйому; - допоміжні операції по закріпленню тросиків до стаціонарних конструкцій надшахтного копра виконуються вручну на висоті кількох сотень метрів з тимчасовим припиненням роботи шахтного ствола та його перекриттям і належать до робіт підвищеної небезпеки. В основу корисної моделі поставлена задача шляхом зміни конструкції пристрою для кріплення приладів вимірювання стану зношення канатів багатоканатних підйомних машин забезпечити: - можливість одночасного контролю декількох канатів; - зниження трудомісткості контролю канатів багатоканатних підйомних машин; - підвищення рівня безпеки виконання контролю канатів багатоканатних підйомних машин. Поставлена задача вирішується за рахунок того, що в пристрої для кріплення приладів вимірювання стану зношення канатів, що містить прилад вимірювання (7), зв'язаний системою елементів кріплення із шахтними стаціонарними конструкціями, відповідно до корисної моделі, система елементів кріплення виконана у вигляді вертикальної поворотної стійки, шарнірно з'єднаної своїми кінцями із шахтними стаціонарними конструкціями, при цьому на поворотній стійці, перпендикулярно до осі її повороту, жорстко закріплена телескопічна балка, висувна частина якої оснащена поворотною віссю, шарнірно з'єднаною з траверсою і виконаною з можливістю фіксації в положенні, при якому траверса розташована горизонтально, крім того щонайменше один вимірювальний прилад з'єднаний із траверсою. Також пропонується телескопічну балку додатково з'єднати з вертикальною поворотною стійкою за допомогою однієї або двох похилих тяг. Також пропонується як вимірювальний прилад використовувати магнітну головку. Виконання пристрою для кріплення приладів вимірювання стану зношення канатів у вигляді вертикальної поворотної стійки, шарнірно з'єднаної своїми кінцями зі стаціонарними конструкціями надшахтного копра, на якій жорстко закріплена телескопічна балка, висувна частина якої оснащена поворотною віссю, шарнірно з'єднаною з траверсою і виконаною з можливістю фіксації у положенні, при якому траверса розташована горизонтально, крім того щонайменше одна магнітна головка, з'єднана з траверсою, забезпечує технічний результат, який полягає у отриманні можливості одночасного контролю декількох канатів. Перераховані вище істотні ознаки корисної моделі, відмінні від найближчого аналога, у сукупності з відомими ознаками, необхідні й достатні для досягнення технічного результату у всіх випадках, на які поширюється обсяг правової охорони корисної моделі. Технічне рішення, що заявляється, пояснюється прикладом, виконання якого не є єдино можливим, але наочно демонструє можливість досягнення запропонованою сукупністю істотних ознак технічного результату, що, в свою чергу, надає корисній моделі споживчі властивості, а саме зниження трудомісткості контролю сталевих канатів підйомних машин, а також поліпшення стану техніки безпеки під час проведення контролю сталевих канатів. Суть технічного рішення представлена на кресленнях, де: - на фіг. 1 показаний пристрій для кріплення приладів вимірювання стану зношення канатів у надшахтному копрі (вид зверху). на фіг. 2 - вид А фіг. 1 на фіг. 3 - об'ємне зображення пристрою. Короткий опис креслень 1 - вертикальна поворотна стійка; 1 UA 94721 U 5 10 15 20 25 30 35 40 2 - телескопічна балка; 3 - висувна частина; 4 - поворотна вісь; 5 - шарнір; 6 - траверса; 7 - вимірювальний прилад; 8 - похила тяга. Пристрій складається з вертикальної поворотної стійки 1, шарнірно з'єднаної своїми кінцями із двома горизонтально розташованими стаціонарними конструкціями надшахтного копра (розстрілами). На поворотній стійці 1, перпендикулярно до осі її повороту, жорстко закріплена телескопічна балка 2. Висувна частина 3 телескопічні балки 2 оснащена горизонтально розташованою поворотною віссю 4, з якою, за допомогою шарніра 5, з'єднана траверса 6. Поворотна вісь 4 виконана з можливістю фіксації в положенні, при якому траверса 6 розташована горизонтально. Із траверсою 6 з'єднані два вимірювальних прилади (магнітні головки) 7, виконані розкривними з можливістю охоплення контрольованих канатів. Корпус телескопічної балки 2 додатково з'єднаний з вертикальною поворотною стійкою 1 за допомогою двох похилих тяг 8. Досягнення технічного результату здійснюється в такий спосіб. Для забезпечення контролю стану шахтних канатів поворотну стійку 1 з телескопічною балкою 2, траверсою 6 і магнітними головками 7 повертають у напрямку контрольованих канатів, розкривають магнітні головки 7, установлюють траверсу 6 у горизонтальне положення шляхом повороту її разом з поворотною віссю 4, фіксують поворотну вісь 4 і висувають висувну частину 3 телескопічної балки 2 у положення, при якому канати виявляться усередині розкритих магнітних головок 7, після чого закривають магнітні головки 7. Положення магнітних головок 7 коригують також шляхом повороту траверси 6 у шарнірі 5. Після виконання контролю стану канатів однієї гілки багатоканатного шахтного підйому, магнітні головки 7 розкривають, відводять від канатів і, шляхом повороту поворотної стійки 1 на кут, близький 180°, установлюють у положення, що забезпечує виконання контролю стану канатів іншої гілки. Після виконання операцій контролю стану шахтних канатів на обох гілках телескопічну балку 2 із траверсою 6, установленою у вертикальне положення, повертають із поворотною стійкою 1 у положення, при якому переріз надшахтного копра буде вільним для переміщення піднімальної посудини. У випадку втримання піднімальної посудини чотирма канатами, у надшахтному копрі можуть бути встановлені два описаних пристрої, розташовані симетрично щодо вертикальної балки (провідника) надшахтного копра. У випадку втримання піднімальної посудини шістьма канатами, з кожною траверсою 6 можуть бути з'єднані три магнітні головки. Джерела інформації: 1. Белый В.Д. Выбор, навеска, эксплуатация и контроль состояния шахтных канатов - М. Недра, 1967 - С. 180. 2. Измеритель износа стальных и резинотросовых канатов ИНТРОС, Руководство по эксплуатации ЛАВБ.411001.001 РЭ, ООО "ИНТРОН ПЛЮС" (http://www.intron-set.com.ua/catitem-79.html), 2011 - С. 39. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Пристрій для кріплення приладів вимірювання стану зношення канатів, що містить прилад вимірювання (7), зв'язаний системою елементів кріплення із шахтними стаціонарними конструкціями, який відрізняється тим, що система елементів кріплення виконана у вигляді вертикальної поворотної стійки (1), шарнірно з'єднаної своїми кінцями із шахтними стаціонарними конструкціями, при цьому на поворотній стійці (1), перпендикулярно до осі її повороту, жорстко закріплена телескопічна балка (2), висувна частина (3) якої оснащена поворотною віссю (4), шарнірно (5) з'єднаною із траверсою (6) і виконаною з можливістю фіксації в положенні, при якому траверса (6) розташована горизонтально, крім того щонайменше один прилад вимірювання (7) з'єднаний із траверсою (6). 2. Пристрій за п. 1, який відрізняється тим, що телескопічна балка (2) додатково з'єднана з вертикальною поворотною стійкою (1) за допомогою однієї або двох похилих тяг (8). 3. Пристрій за п. 1 або 2, який відрізняється тим, що прилад вимірювання (7) виконаний у вигляді магнітної головки. 2 UA 94721 U 3 UA 94721 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
