Тюк пресованої рослинної трав’янистої сировини

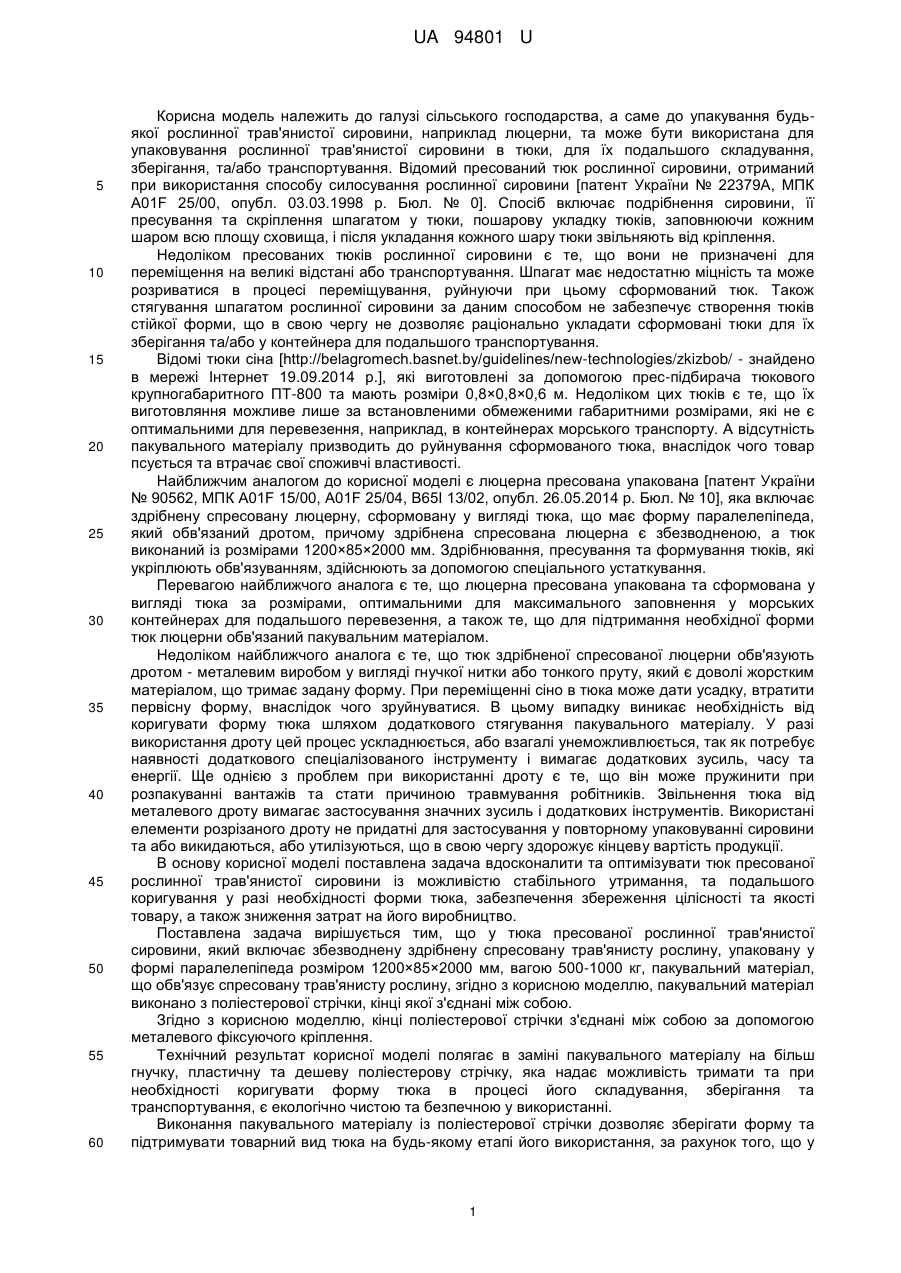

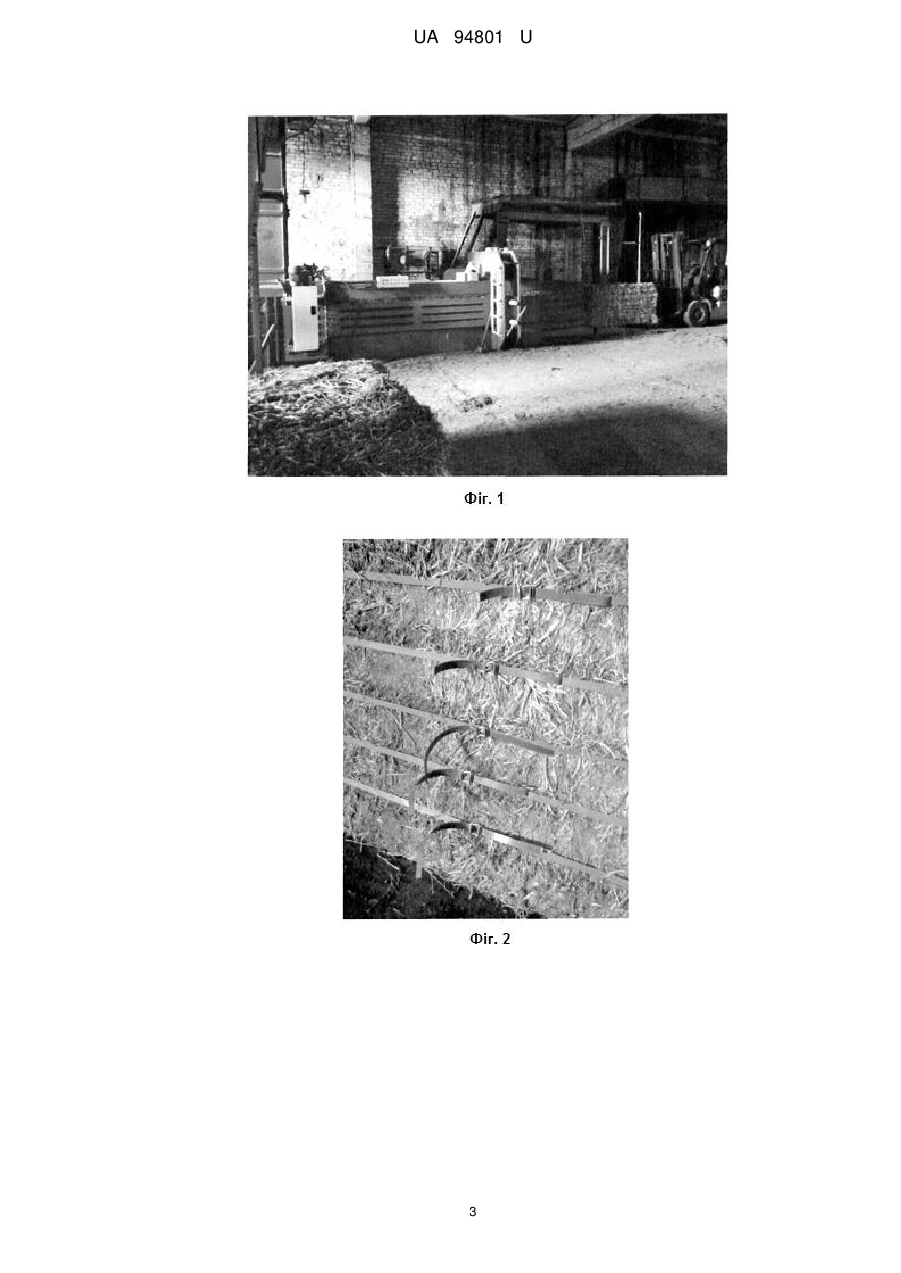

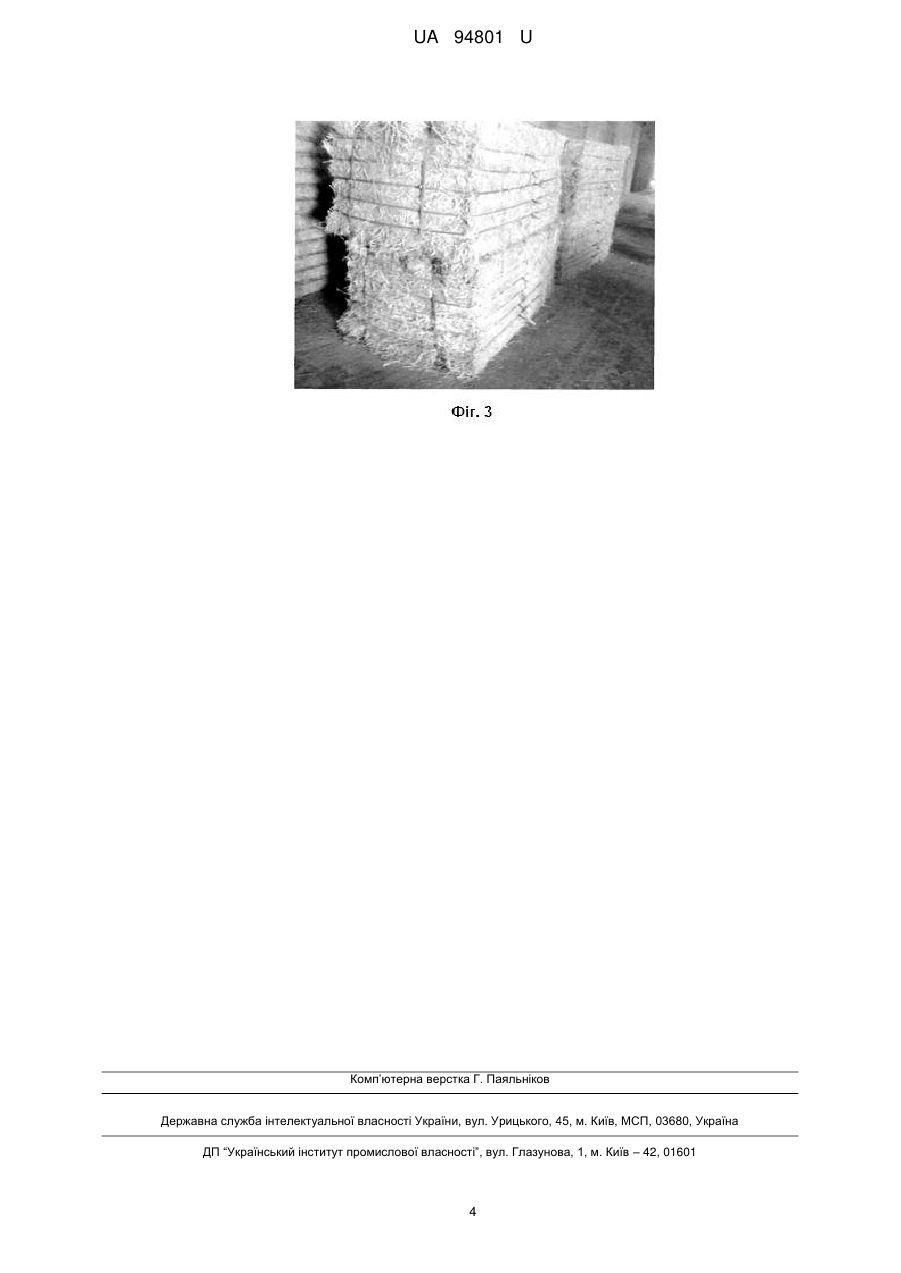

Реферат: UA 94801 U UA 94801 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільського господарства, а саме до упакування будьякої рослинної трав'янистої сировини, наприклад люцерни, та може бути використана для упаковування рослинної трав'янистої сировини в тюки, для їх подальшого складування, зберігання, та/або транспортування. Відомий пресований тюк рослинної сировини, отриманий при використання способу силосування рослинної сировини [патент України № 22379А, МПК A01F 25/00, опубл. 03.03.1998 р. Бюл. № 0]. Спосіб включає подрібнення сировини, її пресування та скріплення шпагатом у тюки, пошарову укладку тюків, заповнюючи кожним шаром всю площу сховища, і після укладання кожного шару тюки звільняють від кріплення. Недоліком пресованих тюків рослинної сировини є те, що вони не призначені для переміщення на великі відстані або транспортування. Шпагат має недостатню міцність та може розриватися в процесі переміщування, руйнуючи при цьому сформований тюк. Також стягування шпагатом рослинної сировини за даним способом не забезпечує створення тюків стійкої форми, що в свою чергу не дозволяє раціонально укладати сформовані тюки для їх зберігання та/або у контейнера для подальшого транспортування. Відомі тюки сіна [http://belagromech.basnet.by/guidelines/new-technologies/zkizbob/ - знайдено в мережі Інтернет 19.09.2014 р.], які виготовлені за допомогою прес-підбирача тюкового крупногабаритного ПТ-800 та мають розміри 0,8×0,8×0,6 м. Недоліком цих тюків є те, що їх виготовляння можливе лише за встановленими обмеженими габаритними розмірами, які не є оптимальними для перевезення, наприклад, в контейнерах морського транспорту. А відсутність пакувального матеріалу призводить до руйнування сформованого тюка, внаслідок чого товар псується та втрачає свої споживчі властивості. Найближчим аналогом до корисної моделі є люцерна пресована упакована [патент України № 90562, МПК A01F 15/00, A01F 25/04, B65I 13/02, опубл. 26.05.2014 р. Бюл. № 10], яка включає здрібнену спресовану люцерну, сформовану у вигляді тюка, що має форму паралелепіпеда, який обв'язаний дротом, причому здрібнена спресована люцерна є збезводненою, а тюк виконаний із розмірами 1200×85×2000 мм. Здрібнювання, пресування та формування тюків, які укріплюють обв'язуванням, здійснюють за допомогою спеціального устаткування. Перевагою найближчого аналога є те, що люцерна пресована упакована та сформована у вигляді тюка за розмірами, оптимальними для максимального заповнення у морських контейнерах для подальшого перевезення, а також те, що для підтримання необхідної форми тюк люцерни обв'язаний пакувальним матеріалом. Недоліком найближчого аналога є те, що тюк здрібненої спресованої люцерни обв'язують дротом - металевим виробом у вигляді гнучкої нитки або тонкого пруту, який є доволі жорстким матеріалом, що тримає задану форму. При переміщенні сіно в тюка може дати усадку, втратити первісну форму, внаслідок чого зруйнуватися. В цьому випадку виникає необхідність від коригувати форму тюка шляхом додаткового стягування пакувального матеріалу. У разі використання дроту цей процес ускладнюється, або взагалі унеможливлюється, так як потребує наявності додаткового спеціалізованого інструменту і вимагає додаткових зусиль, часу та енергії. Ще однією з проблем при використанні дроту є те, що він може пружинити при розпакуванні вантажів та стати причиною травмування робітників. Звільнення тюка від металевого дроту вимагає застосування значних зусиль і додаткових інструментів. Використані елементи розрізаного дроту не придатні для застосування у повторному упаковуванні сировини та або викидаються, або утилізуються, що в свою чергу здорожує кінцеву вартість продукції. В основу корисної моделі поставлена задача вдосконалити та оптимізувати тюк пресованої рослинної трав'янистої сировини із можливістю стабільного утримання, та подальшого коригування у разі необхідності форми тюка, забезпечення збереження цілісності та якості товару, а також зниження затрат на його виробництво. Поставлена задача вирішується тим, що у тюка пресованої рослинної трав'янистої сировини, який включає збезводнену здрібнену спресовану трав'янисту рослину, упаковану у формі паралелепіпеда розміром 1200×85×2000 мм, вагою 500-1000 кг, пакувальний матеріал, що обв'язує спресовану трав'янисту рослину, згідно з корисною моделлю, пакувальний матеріал виконано з поліестерової стрічки, кінці якої з'єднані між собою. Згідно з корисною моделлю, кінці поліестерової стрічки з'єднані між собою за допомогою металевого фіксуючого кріплення. Технічний результат корисної моделі полягає в заміні пакувального матеріалу на більш гнучку, пластичну та дешеву поліестерову стрічку, яка надає можливість тримати та при необхідності коригувати форму тюка в процесі його складування, зберігання та транспортування, є екологічно чистою та безпечною у використанні. Виконання пакувального матеріалу із поліестерової стрічки дозволяє зберігати форму та підтримувати товарний вид тюка на будь-якому етапі його використання, за рахунок того, що у 1 UA 94801 U 5 10 15 20 25 30 35 разі усадки рослинної трав'янистої сировини або втрати форми тюка, стрічку можливо легко стягти та зафіксувати у необхідному положенні. Також застосування поліестерової стрічки призводить до зниження собівартості продукції за рахунок того, що поліестерова стрічка значно дешевше металевого дроту, та за рахунок можливості її повторного використання. Поліестерова стрічка є екологічно чистим матеріалом, який легко підлягає утилізації. Її можна переробити, отримавши матеріал для виготовлення нових стрічок, тому таку упаковку можна вважати абсолютно нешкідливою для зовнішнього середовища. Поліестерова стрічка має велику міцність до розриву (приблизно в два рази вище, ніж у сталевої стрічки), що забезпечує цілісність та неушкодженість товару при щонайвищих навантаженнях, а також є безпечною у використанні. Використання металевого фіксуючого кріплення призводить до легкого та надійного з'єднування та закріплення кінців поліестерової стрічки між собою, а у разі необхідності швидкого стягання та фіксації стрічки навколо тюка, регулюючи ступінь її натяжіння. Також при розпаковуванні тюка, металеві фіксуючі кріплення швидко звільняють кінці поліестерової стрічки, причому сама стрічка не ушкоджується та може бути придатна для повторного використання. Суть корисної моделі пояснюється наступними зображеннями: фіг. 1 - приклад здійснення тюка пресованої рослинної трав'янистої сировини. Фіг. 2 - зовнішній вигляд упакування тюка пресованої рослинної трав'янистої сировини; Фіг. 3 - тюки пресованої рослинної трав'янистої сировини, складені ярусами. Виробництво тюка пресованої рослинної трав'янистої сировини здійснюють наступним чином. Рослинну трав'янисту сировину висушують, за допомогою спеціального устаткування здрібнюють та пресують з надаванням форми паралелепіпеду із заданими розмірами. Розміри тюка можуть бути виконані з допусками в межах 1190-1210×83-87×1995-2005 мм. В залежності від ступеня збезводнення рослинної трав'янистої сировини, вага тюка може складати в межах 500-1000 кг. Сформовані тюки обв'язують поліестеровими стрічками, щільно стягують та закріплюють їх кінці між собою за допомогою металевих фіксуючих кріплень. Кількість використаних поліестерових стрічок обумовлена розумною необхідністю, та може бути, наприклад, п'ять стрічок орієнтованих горизонтально, та дві - вертикально з торцевої сторони тюка. При розпаковуванні тюка кінці поліестерової стрічки звільняють від металевих фіксуючих кріплень. Завдяки використанню корисної моделі виробник сільськогосподарської продукції отримує можливість мінімізувати втрати сировини в процесі подальшого складування, зберігання, та/або транспортування рослинної трав'янистої сировини, а споживач отримує якісний продукт із зниженою вартістю та збереженими властивостями. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Тюк пресованої рослинної трав'янистої сировини, що містить збезводнену здрібнену спресовану трав'янисту рослину, упаковану у формі паралелепіпеда розміром 1200×85×2000 мм, вагою 500-1000 кг, пакувальний матеріал, що обв'язує спресовану трав'янисту рослину, який відрізняється тим, пакувальний матеріал виконано з поліестерової стрічки, кінці якої з'єднані між собою. 2. Тюк пресованої рослинної трав'янистої сировини за п. 1, який відрізняється тим, що кінці поліестерової стрічки з'єднані між собою за допомогою металевого фіксуючого кріплення. 2 UA 94801 U 3 UA 94801 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
