Пристрій для ін’єкцій з зачепленням тримача шприца з ковпачком

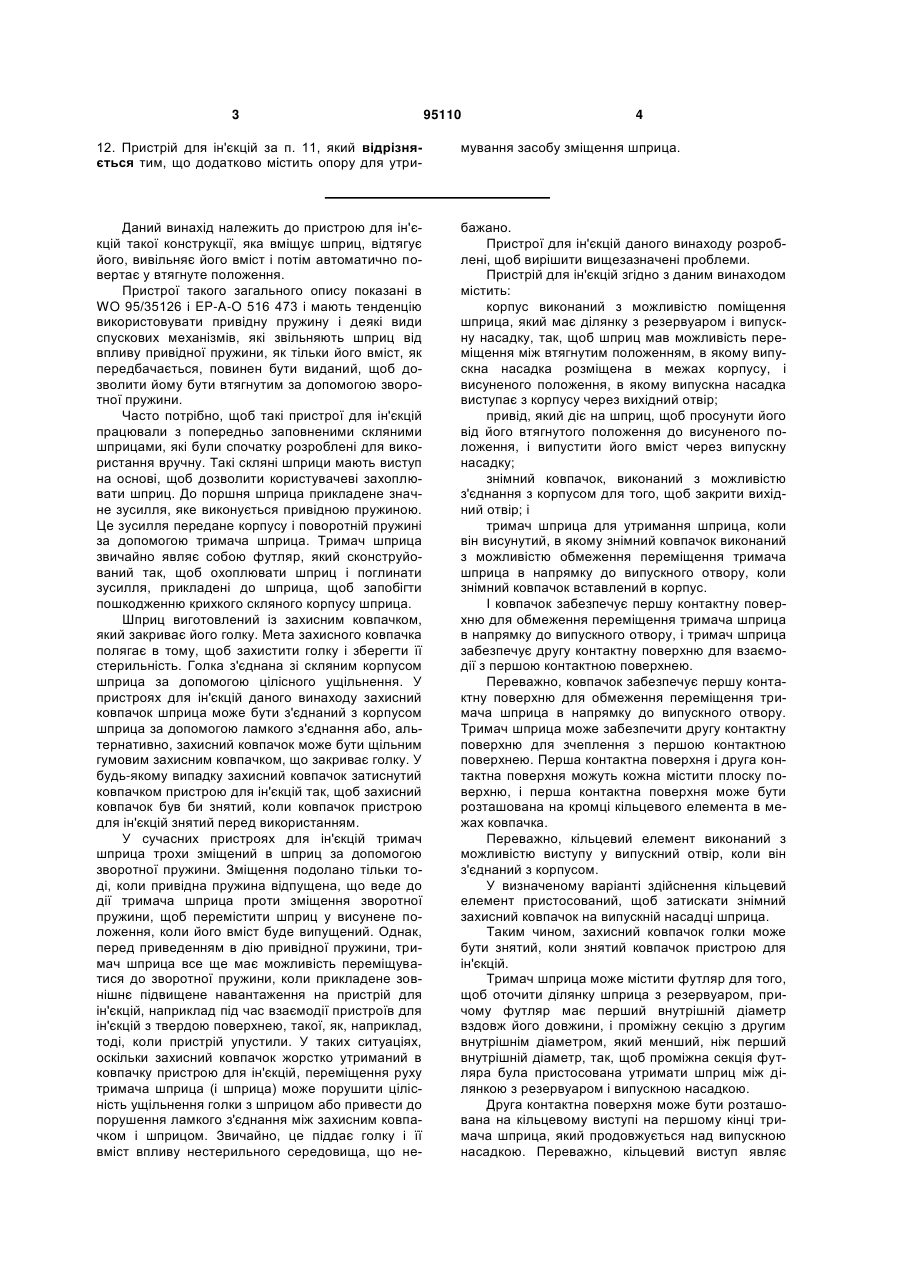

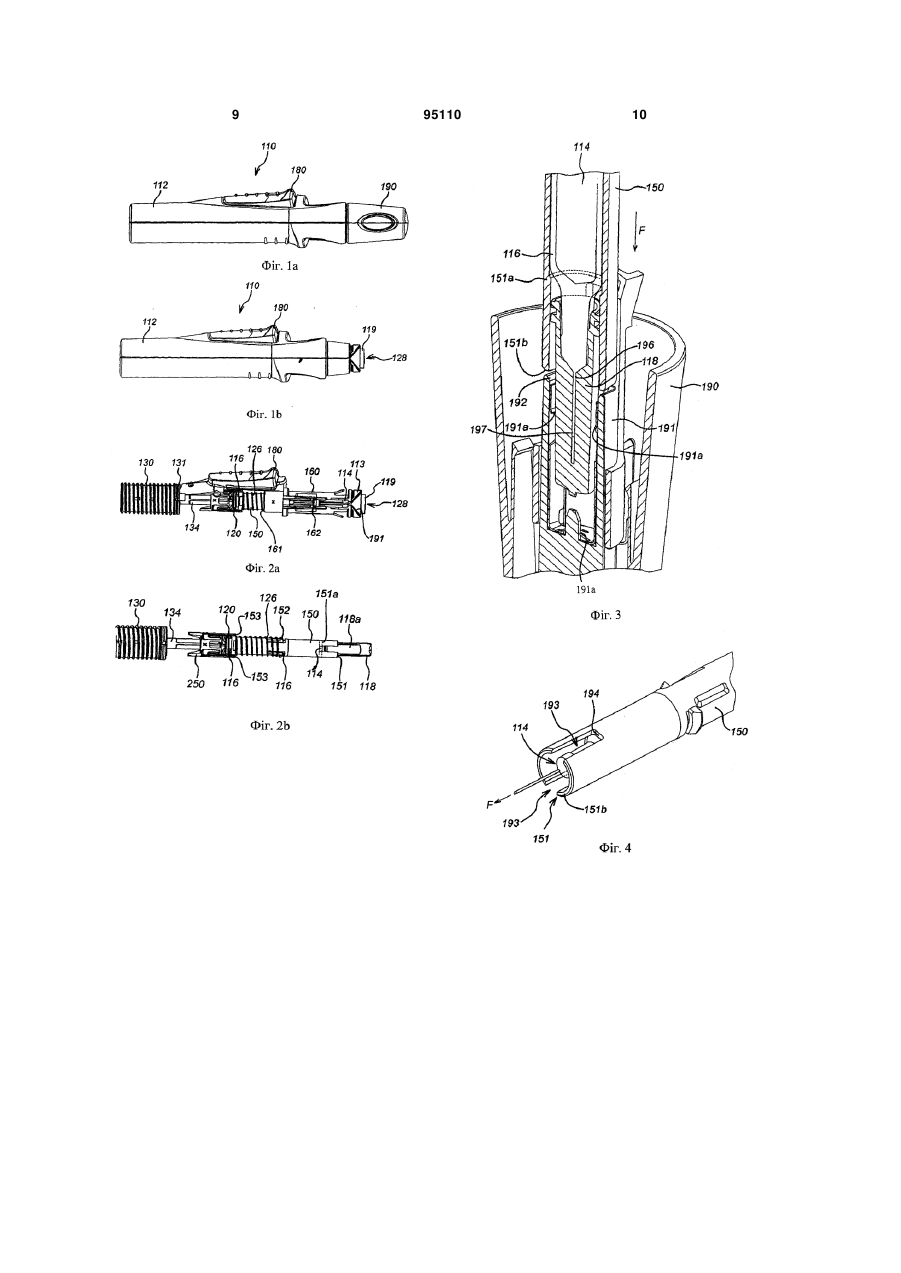

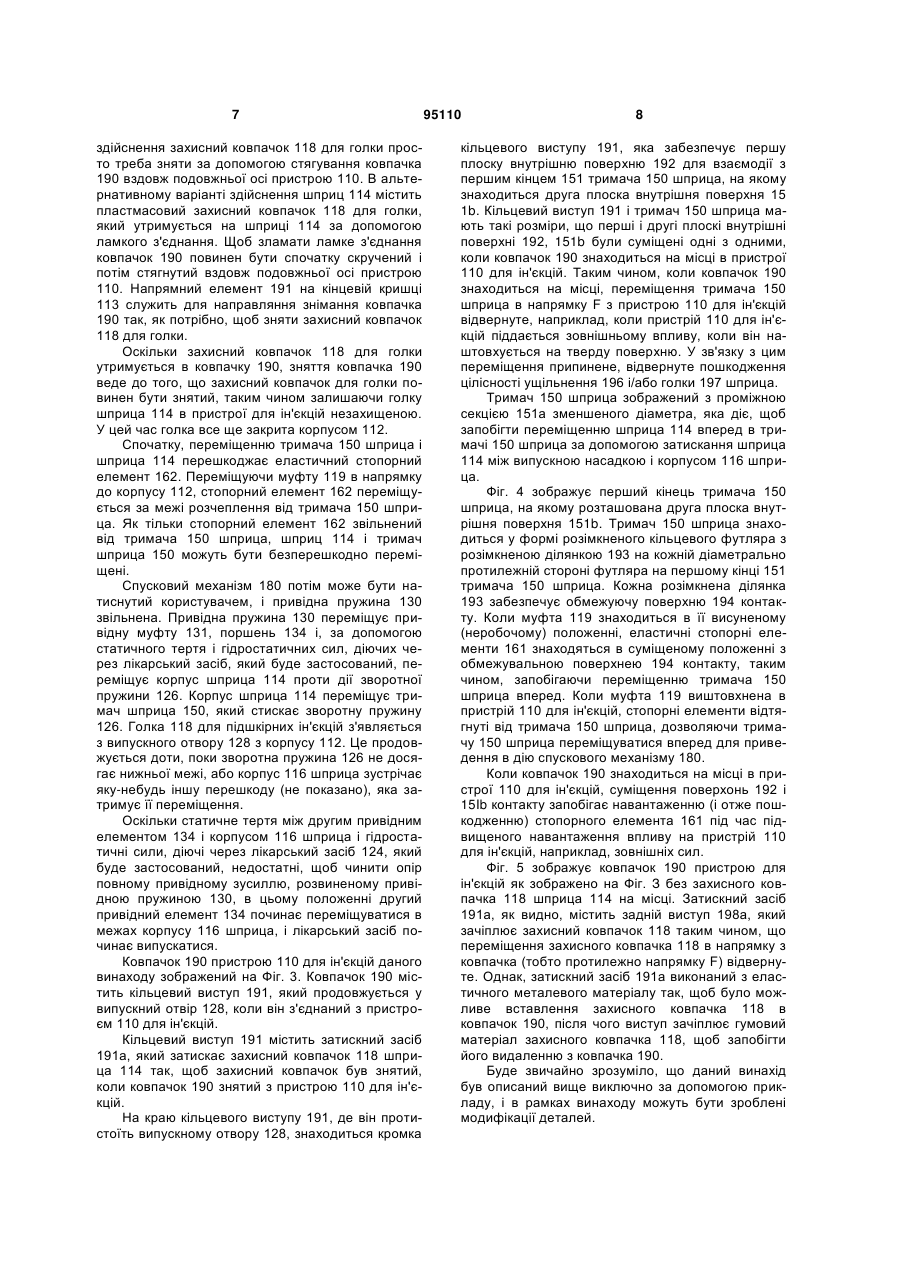

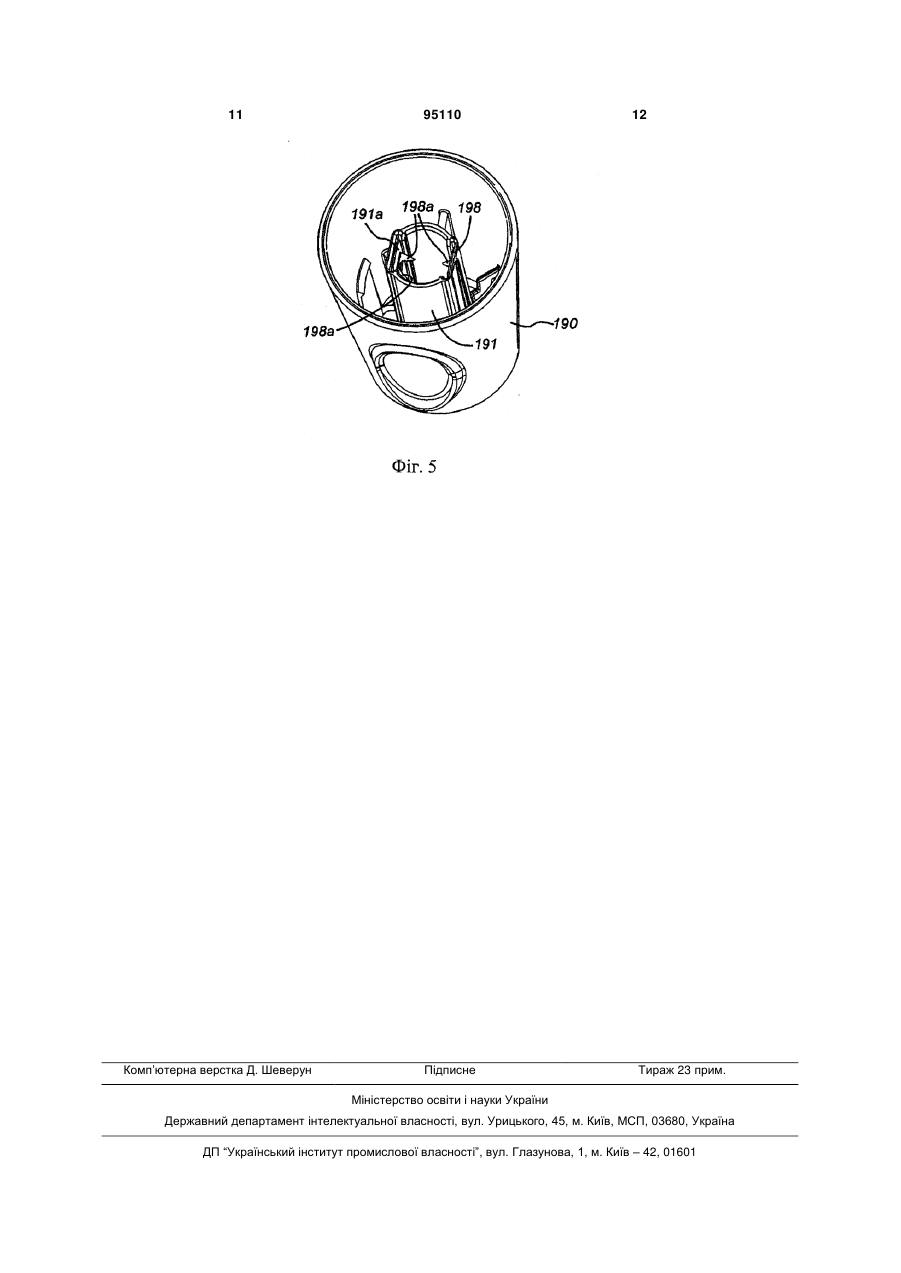

1. Пристрій для ін'єкцій з зачепленням тримача шприца з ковпачком, який містить: корпус, виконаний з можливістю поміщення шприца, що має ділянку з резервуаром і випускною насадкою, так, що шприц, виконаний з можливістю переміщення між втягнутим положенням, в якому випускна насадка розміщена в межах корпусу, і висуненим положенням, в якому випускна насадка виступає з корпусу через вихідний отвір; привід, який діє на шприц для його переміщення від втягнутого положення до висуненого положення і випускання його вмісту через випускну насадку; знімний ковпачок, виконаний з можливістю з'єднання з корпусом для закриття вихідного отвору; і тримач шприца для того, щоб втримувати шприц, коли він висунений, при цьому знімний ковпачок виконаний з можливістю обмеження переміщення тримача шприца в напрямку до випускного отвору, коли знімний ковпачок з'єднаний з корпусом, і ковпачок утворює першу контактну поверхню для обмеження переміщення тримача шприца в напрямку до випускного отвору, і тримач шприца утворює другу контактну поверхню для взаємодії з першою контактною поверхнею. 2. Пристрій для ін'єкцій за п. 1, який відрізняється тим, що перша контактна поверхня і друга контактна поверхня містять плоску поверхню. 3. Пристрій для ін'єкцій за будь-яким з пп. 1 або 2, який відрізняється тим, що перша контактна по 2 (19) 1 3 95110 4 12. Пристрій для ін'єкцій за п. 11, який відрізняється тим, що додатково містить опору для утри мування засобу зміщення шприца. Даний винахід належить до пристрою для ін'єкцій такої конструкції, яка вміщує шприц, відтягує його, вивільняє його вміст і потім автоматично повертає у втягнуте положення. Пристрої такого загального опису показані в WO 95/35126 і EP-A-O 516 473 і мають тенденцію використовувати привідну пружину і деякі види спускових механізмів, які звільняють шприц від впливу привідної пружини, як тільки його вміст, як передбачається, повинен бути виданий, щоб дозволити йому бути втягнутим за допомогою зворотної пружини. Часто потрібно, щоб такі пристрої для ін'єкцій працювали з попередньо заповненими скляними шприцами, які були спочатку розроблені для використання вручну. Такі скляні шприци мають виступ на основі, щоб дозволити користувачеві захоплювати шприц. До поршня шприца прикладене значне зусилля, яке виконується привідною пружиною. Це зусилля передане корпусу і поворотній пружині за допомогою тримача шприца. Тримач шприца звичайно являє собою футляр, який сконструйований так, щоб охоплювати шприц і поглинати зусилля, прикладені до шприца, щоб запобігти пошкодженню крихкого скляного корпусу шприца. Шприц виготовлений із захисним ковпачком, який закриває його голку. Мета захисного ковпачка полягає в тому, щоб захистити голку і зберегти її стерильність. Голка з'єднана зі скляним корпусом шприца за допомогою цілісного ущільнення. У пристроях для ін'єкцій даного винаходу захисний ковпачок шприца може бути з'єднаний з корпусом шприца за допомогою ламкого з'єднання або, альтернативно, захисний ковпачок може бути щільним гумовим захисним ковпачком, що закриває голку. У будь-якому випадку захисний ковпачок затиснутий ковпачком пристрою для ін'єкцій так, щоб захисний ковпачок був би знятий, коли ковпачок пристрою для ін'єкцій знятий перед використанням. У сучасних пристроях для ін'єкцій тримач шприца трохи зміщений в шприц за допомогою зворотної пружини. Зміщення подолано тільки тоді, коли привідна пружина відпущена, що веде до дії тримача шприца проти зміщення зворотної пружини, щоб перемістити шприц у висунене положення, коли його вміст буде випущений. Однак, перед приведенням в дію привідної пружини, тримач шприца все ще має можливість переміщуватися до зворотної пружини, коли прикладене зовнішнє підвищене навантаження на пристрій для ін'єкцій, наприклад під час взаємодії пристроїв для ін'єкцій з твердою поверхнею, такої, як, наприклад, тоді, коли пристрій упустили. У таких ситуаціях, оскільки захисний ковпачок жорстко утриманий в ковпачку пристрою для ін'єкцій, переміщення руху тримача шприца (і шприца) може порушити цілісність ущільнення голки з шприцом або привести до порушення ламкого з'єднання між захисним ковпачком і шприцом. Звичайно, це піддає голку і її вміст впливу нестерильного середовища, що не бажано. Пристрої для ін'єкцій даного винаходу розроблені, щоб вирішити вищезазначені проблеми. Пристрій для ін'єкцій згідно з даним винаходом містить: корпус виконаний з можливістю поміщення шприца, який має ділянку з резервуаром і випускну насадку, так, щоб шприц мавможливість переміщення між втягнутим положенням, в якому випускна насадка розміщена в межах корпусу, і висуненого положення, в якому випускна насадка виступає з корпусу через вихідний отвір; привід, який діє на шприц, щоб просунути його від його втягнутого положення до висуненого положення, і випустити його вміст через випускну насадку; знімний ковпачок, виконаний з можливістю з'єднання з корпусом для того, щоб закрити вихідний отвір; і тримач шприца для утримання шприца, коли він висунутий, в якому знімний ковпачок виконаний з можливістю обмеження переміщення тримача шприца в напрямку до випускного отвору, коли знімний ковпачок вставлений в корпус. І ковпачок забезпечує першу контактну поверхню для обмеження переміщення тримача шприца в напрямку до випускного отвору, і тримач шприца забезпечує другу контактну поверхню для взаємодії з першою контактною поверхнею. Переважно, ковпачок забезпечує першу контактну поверхню для обмеження переміщення тримача шприца в напрямку до випускного отвору. Тримач шприца може забезпечити другу контактну поверхню для зчеплення з першою контактною поверхнею. Перша контактна поверхня і друга контактна поверхня можуть кожна містити плоску поверхню, і перша контактна поверхня може бути розташована на кромці кільцевого елемента в межах ковпачка. Переважно, кільцевий елемент виконаний з можливістю виступу у випускний отвір, коли він з'єднаний з корпусом. У визначеному варіанті здійснення кільцевий елемент пристосований, щоб затискати знімний захисний ковпачок на випускній насадці шприца. Таким чином, захисний ковпачок голки може бути знятий, коли знятий ковпачок пристрою для ін'єкцій. Тримач шприца може містити футляр для того, щоб оточити ділянку шприца з резервуаром, причому футляр має перший внутрішній діаметр вздовж його довжини, і проміжну секцію з другим внутрішнім діаметром, який менший, ніж перший внутрішній діаметр, так, щоб проміжна секція футляра була пристосована утримати шприц між ділянкою з резервуаром і випускною насадкою. Друга контактна поверхня може бути розташована на кільцевому виступі на першому кінці тримача шприца, який продовжується над випускною насадкою. Переважно, кільцевий виступ являє 5 собою розімкнений кільцевий виступ. Пристрій для ін'єкцій може додатково містити: ковзну муфту, виступаючу з випускного отвору; і щонайменше один запірний важіль, виконаний з можливістю зачеплення з розімкненим кільцевим виступом, причому щонайменше один запірний важіль розчеплений з розімкненим кільцевим виступом при переміщенні ковзної муфти в пристрій для ін'єкцій. Таким чином, взаємодія перших і других контактних поверхонь, коли ковпачок знаходиться на місці в пристрої для ін'єкцій, запобігає натисненню запірного важеля під час ударного впливу. Кільцевий виступ може бути розімкнений на діаметрально протилежних сторонах виступу, і кожна розімкнена ділянка виступу може містити блокувальну поверхню для взаємодії з відповідним запірним пристроєм. Пристрій для ін'єкцій може додатково містити засоби для зміщення шприца від його висуненого положення до його втягнутого положення. Пристрій для ін'єкцій може містити опору для утримування засобу для зміщення шприца. Короткий опис креслень Винахід буде тепер описаний за допомогою прикладу з посиланням на супроводжуючі креслення, на яких: Фіг. 1a і Фіг. 1b зображають вигляд збоку пристрою для ін'єкцій згідно з даним винаходом; і Фіг. 2а зображує збільшений вигляд збоку частини пристрою для ін'єкцій, зображеного на Фіг. 1, без його зовнішнього корпусу; Фіг. 2b зображує збільшений вигляд збоку частини пристрою для ін'єкцій, зображеного на Фіг. 1, без визначених внутрішніх елементів зображуваного пристрою для ін'єкцій; Фіг. 3 зображує вигляд в перспективі з перерізом ковпачка пристрою для ін'єкцій згідно з варіантом здійснення на Фіг. 1; Фіг. 4 зображує вигляд в перспективі тримача шприца і шприца згідно з варіантом здійснення на Фіг. 1; і Фіг. 5 зображує вигляд в перспективі ковпачка пристрою для ін'єкцій згідно з варіантом здійснення на Фіг. 1. Докладний опис винаходу Фіг. 1a і 1b зображають пристрій 110 для ін'єкцій, що має корпус 112 пристрою для ін'єкцій. Пристрій 110 для ін'єкцій має знімний ковпачок 190. Зі знятим ковпачком 190, як показано на Фіг. 2, можна бачити кінець корпусу 112, що має випускний отвір 128, через який може вийти кінець муфти 119. Пристрій 110 для ін'єкцій також має спусковий механізм 180. Як зображено на Фіг. 2а і 2b, корпус 112 містить шприц 114 для підшкірних ін'єкцій відомого типу, що містить корпус 116 шприца, який утворює резервуар, і завершується на одному кінці голкою для підшкірних ін'єкцій (не показаний) і на іншому виступом 120. Голка для підшкірних ін'єкцій закрита захисним ковпачком 118 для голки. Захисний ковпачок 118 для голки зафіксований в ковпачку 190. Корпус 116 шприца має по суті постійний діаметр вздовж довжини резервуара, і значно менший діаметр ближче до кінця шприца, який закін 95110 6 чується голкою для підшкірних ін'єкцій. Привідний елемент 134 (поршень шприца) діє через отвір шприца, щоб випустити вміст шприца 114 через голку 118. Цей привідний елемент 134 змушує ліки (що містяться в шприці) знаходитися в межах резервуара, утвореного корпусом 116 шприца. Хоча зображений шприц підшкірного типу, це не є обов'язковим. З пристроєм для ін'єкцій даного винаходу також можуть бути використані шприци для черезшкірних ін'єкцій, кулі-шприци для шкірних і підшкірних ін'єкцій. Корпус 112 містить передню частину 113 корпусу, яка виконана як ціле з муфтою 160. Муфта 160 оточує тримач 150 шприца, який виконаний з можливістю переміщення в межах муфти 160 вздовж її подовжньої осі. Як показано, шприц 114 розміщений в межах тримача 150 шприца. Тримач 150 шприца має перший кінець 151 і секцію 151а меншого діаметра. Секція 151а тримача шприца утримує кінець шприца 114, найближчий до голки для підшкірних ін'єкцій. Тримач 150 шприца містить опорну поверхню 153, на якій розташований кінець зворотної пружини 126. Зворотна пружина 126 за допомогою тримача 150 шприца зміщує шприц 114 від висуненого положення, в якому голка 118 продовжується від отвору 128 в корпусі 112, до втягнутого положення, в якому голка 118 знаходиться в межах корпусу 112. Якби шприц вийшов з ладу або розбився, тримач 150 шприца, який по суті оточує шприц 114 вздовж його довжини, містив би осколки шприца і зменшив би імовірність їх потрапляння в довкілля. Корпус 112 також містить спусковий механізм 180, і привід, який тут має форму компресійної привідної пружини 130. Привідне зусилля від привідної пружини 130 передане через багатокомпонентний привід (118а) до привідного елемента 134 шприца 114, щоб перемістити шприц з його втягнутого положення в його висунене положення і випустити його вміст через голку 118. Привід виконує цю задачу, діючи безпосередньо на шприц 114 і лікарський засіб в шприці. Статичне тертя між привідним елементом 134 і корпусом 116 шприца спочатку забезпечує те, що шприц 114 і втулка переміщуються разом, поки зворотна пружина 126 не досягає нижньої межі, коли опорна поверхня 153 тримача шприца 150 наштовхується на протилежну опорну поверхню 161 на муфті 160. Спусковий механізм 180 виконаний на корпусі 112 на віддалені від випускного отвору 128. Спусковий механізм, коли приведений в дію, служить для розчеплення привідної муфти 131, на яку впливає привідна пружина 130 корпусу 112, дозволяючи їй переміщуватися відносно корпусу 112 під впливом привідної пружини 130. Дія пристрою тоді наступна. Ковпачок 190 може бути знятий користувачем за допомогою обертання і стягування або просто за допомогою стягування ковпачка. Точність необхідної дії залежить від типу використовуваного шприца 114. В одному варіанті здійснення шприц 114 буде містити жорсткий захисний ковпачок 118 для голки, що містить гумовий ковпачок (не показаний), в якому міститься голка. У цьому варіанті 7 здійснення захисний ковпачок 118 для голки просто треба зняти за допомогою стягування ковпачка 190 вздовж подовжньої осі пристрою 110. В альтернативному варіанті здійснення шприц 114 містить пластмасовий захисний ковпачок 118 для голки, який утримується на шприці 114 за допомогою ламкого з'єднання. Щоб зламати ламке з'єднання ковпачок 190 повинен бути спочатку скручений і потім стягнутий вздовж подовжньої осі пристрою 110. Напрямний елемент 191 на кінцевій кришці 113 служить для направляння знімання ковпачка 190 так, як потрібно, щоб зняти захисний ковпачок 118 для голки. Оскільки захисний ковпачок 118 для голки утримується в ковпачку 190, зняття ковпачка 190 веде до того, що захисний ковпачок для голки повинен бути знятий, таким чином залишаючи голку шприца 114 в пристрої для ін'єкцій незахищеною. У цей час голка все ще закрита корпусом 112. Спочатку, переміщенню тримача 150 шприца і шприца 114 перешкоджає еластичний стопорний елемент 162. Переміщуючи муфту 119 в напрямку до корпусу 112, стопорний елемент 162 переміщується за межі розчеплення від тримача 150 шприца. Як тільки стопорний елемент 162 звільнений від тримача 150 шприца, шприц 114 і тримач шприца 150 можуть бути безперешкодно переміщені. Спусковий механізм 180 потім може бути натиснутий користувачем, і привідна пружина 130 звільнена. Привідна пружина 130 переміщує привідну муфту 131, поршень 134 і, за допомогою статичного тертя і гідростатичних сил, діючих через лікарський засіб, який буде застосований, переміщує корпус шприца 114 проти дії зворотної пружини 126. Корпус шприца 114 переміщує тримач шприца 150, який стискає зворотну пружину 126. Голка 118 для підшкірних ін'єкцій з'являється з випускного отвору 128 з корпусу 112. Це продовжується доти, поки зворотна пружина 126 не досягає нижньої межі, або корпус 116 шприца зустрічає яку-небудь іншу перешкоду (не показано), яка затримує її переміщення. Оскільки статичне тертя між другим привідним елементом 134 і корпусом 116 шприца і гідростатичні сили, діючі через лікарський засіб 124, який буде застосований, недостатні, щоб чинити опір повному привідному зусиллю, розвиненому привідною пружиною 130, в цьому положенні другий привідний елемент 134 починає переміщуватися в межах корпусу 116 шприца, і лікарський засіб починає випускатися. Ковпачок 190 пристрою 110 для ін'єкцій даного винаходу зображений на Фіг. 3. Ковпачок 190 містить кільцевий виступ 191, який продовжується у випускний отвір 128, коли він з'єднаний з пристроєм 110 для ін'єкцій. Кільцевий виступ 191 містить затискний засіб 191а, який затискає захисний ковпачок 118 шприца 114 так, щоб захисний ковпачок був знятий, коли ковпачок 190 знятий з пристрою 110 для ін'єкцій. На краю кільцевого виступу 191, де він протистоїть випускному отвору 128, знаходиться кромка 95110 8 кільцевого виступу 191, яка забезпечує першу плоску внутрішню поверхню 192 для взаємодії з першим кінцем 151 тримача 150 шприца, на якому знаходиться друга плоска внутрішня поверхня 15 1b. Кільцевий виступ 191 і тримач 150 шприца мають такі розміри, що перші і другі плоскі внутрішні поверхні 192, 151b були суміщені одні з одними, коли ковпачок 190 знаходиться на місці в пристрої 110 для ін'єкцій. Таким чином, коли ковпачок 190 знаходиться на місці, переміщення тримача 150 шприца в напрямку F з пристрою 110 для ін'єкцій відвернуте, наприклад, коли пристрій 110 для ін'єкцій піддається зовнішньому впливу, коли він наштовхується на тверду поверхню. У зв'язку з цим переміщення припинене, відвернуте пошкодження цілісності ущільнення 196 і/або голки 197 шприца. Тримач 150 шприца зображений з проміжною секцією 151а зменшеного діаметра, яка діє, щоб запобігти переміщенню шприца 114 вперед в тримачі 150 шприца за допомогою затискання шприца 114 між випускною насадкою і корпусом 116 шприца. Фіг. 4 зображує перший кінець тримача 150 шприца, на якому розташована друга плоска внутрішня поверхня 151b. Тримач 150 шприца знаходиться у формі розімкненого кільцевого футляра з розімкненою ділянкою 193 на кожній діаметрально протилежній стороні футляра на першому кінці 151 тримача 150 шприца. Кожна розімкнена ділянка 193 забезпечує обмежуючу поверхню 194 контакту. Коли муфта 119 знаходиться в її висуненому (неробочому) положенні, еластичні стопорні елементи 161 знаходяться в суміщеному положенні з обмежувальною поверхнею 194 контакту, таким чином, запобігаючи переміщенню тримача 150 шприца вперед. Коли муфта 119 виштовхнена в пристрій 110 для ін'єкцій, стопорні елементи відтягнуті від тримача 150 шприца, дозволяючи тримачу 150 шприца переміщуватися вперед для приведення в дію спускового механізму 180. Коли ковпачок 190 знаходиться на місці в пристрої 110 для ін'єкцій, суміщення поверхонь 192 і 15Ib контакту запобігає навантаженню (і отже пошкодженню) стопорного елемента 161 під час підвищеного навантаження впливу на пристрій 110 для ін'єкцій, наприклад, зовнішніх сил. Фіг. 5 зображує ковпачок 190 пристрою для ін'єкцій як зображено на Фіг. З без захисного ковпачка 118 шприца 114 на місці. Затискний засіб 191а, як видно, містить задній виступ 198а, який зачіплює захисний ковпачок 118 таким чином, що переміщення захисного ковпачка 118 в напрямку з ковпачка (тобто протилежно напрямку F) відвернуте. Однак, затискний засіб 191а виконаний з еластичного металевого матеріалу так, щоб було можливе вставлення захисного ковпачка 118 в ковпачок 190, після чого виступ зачіплює гумовий матеріал захисного ковпачка 118, щоб запобігти його видаленню з ковпачка 190. Буде звичайно зрозуміло, що даний винахід був описаний вище виключно за допомогою прикладу, і в рамках винаходу можуть бути зроблені модифікації деталей. 9 95110 10 11 Комп’ютерна верстка Д. Шеверун 95110 Підписне 12 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
