Перемикач для кухонних та ванних приладів

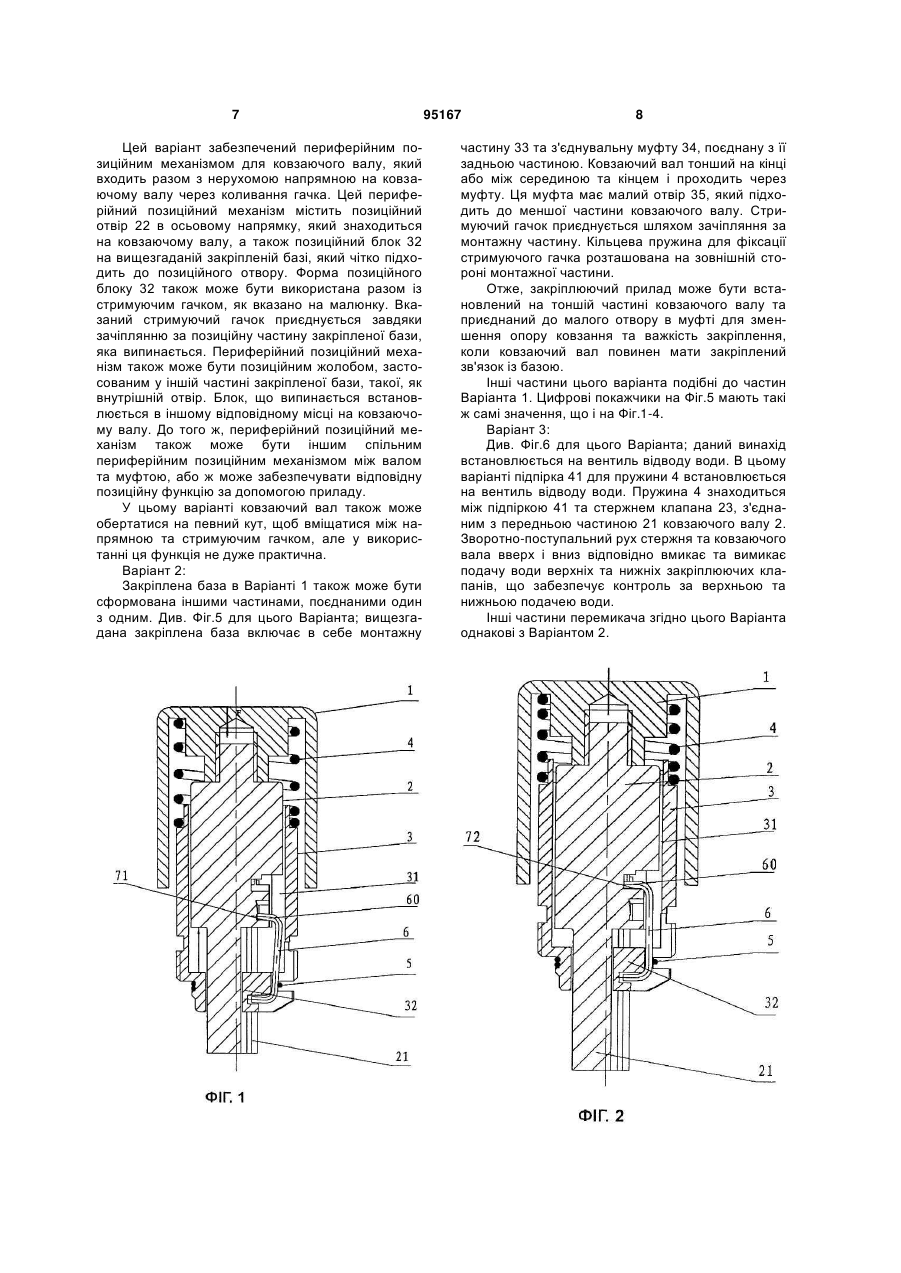

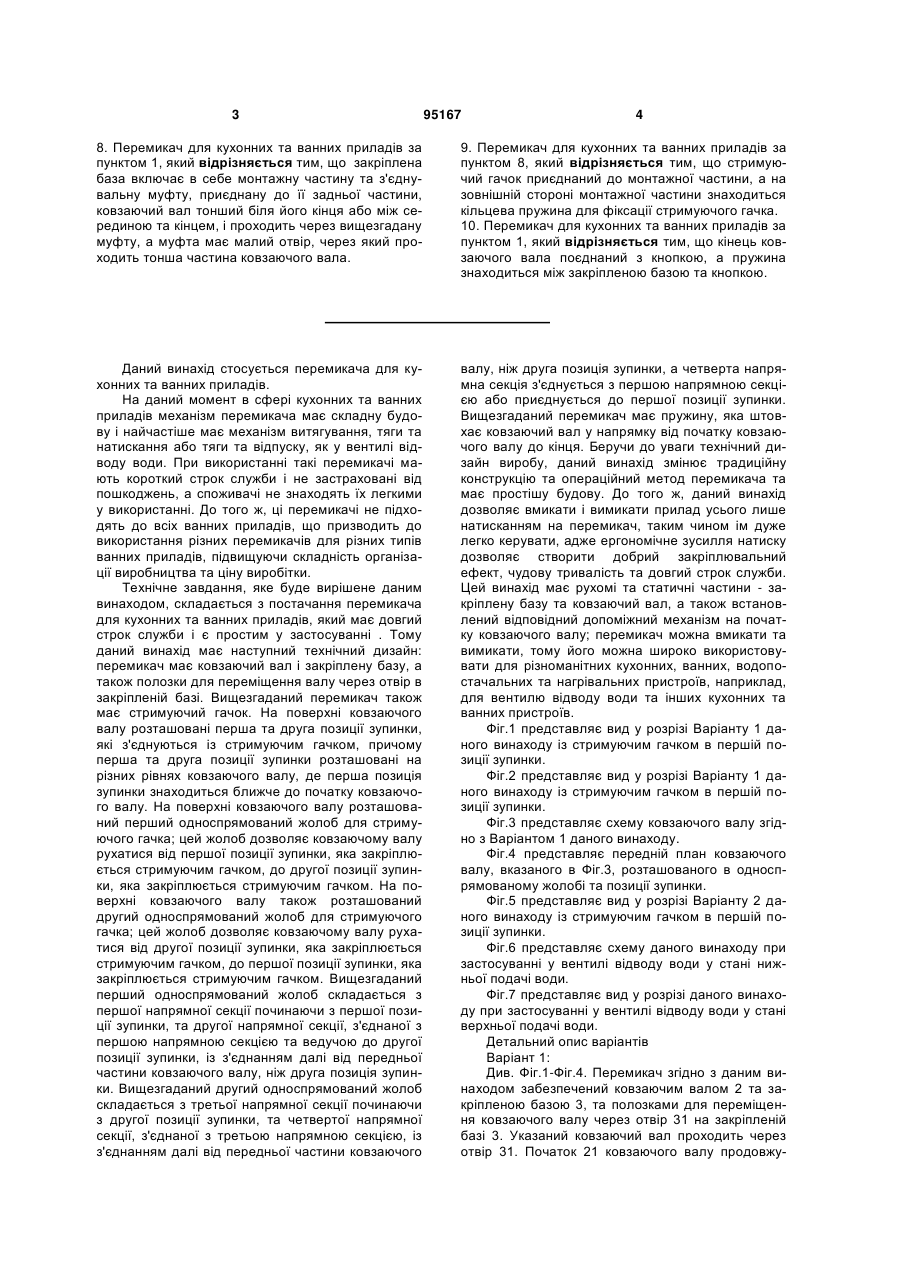

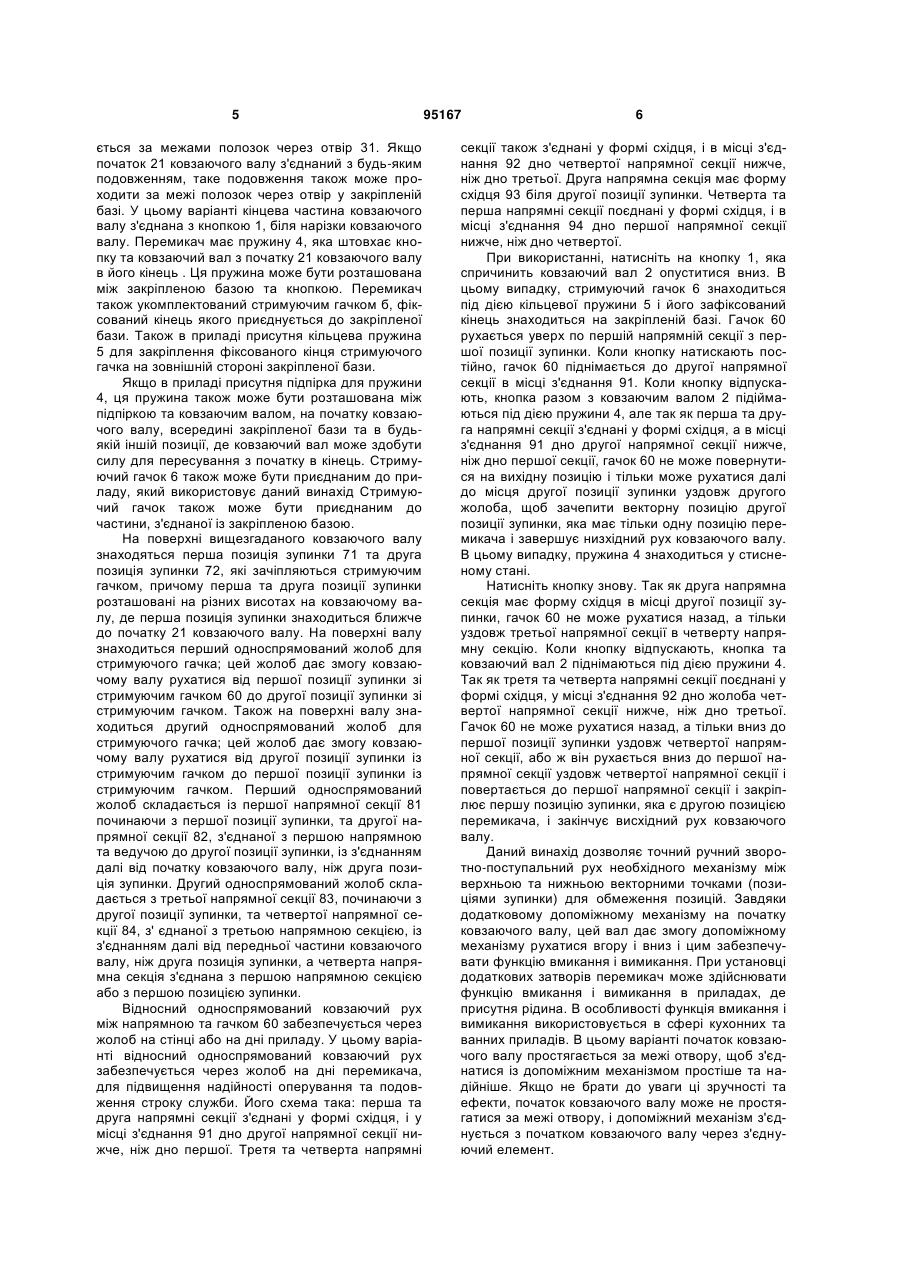

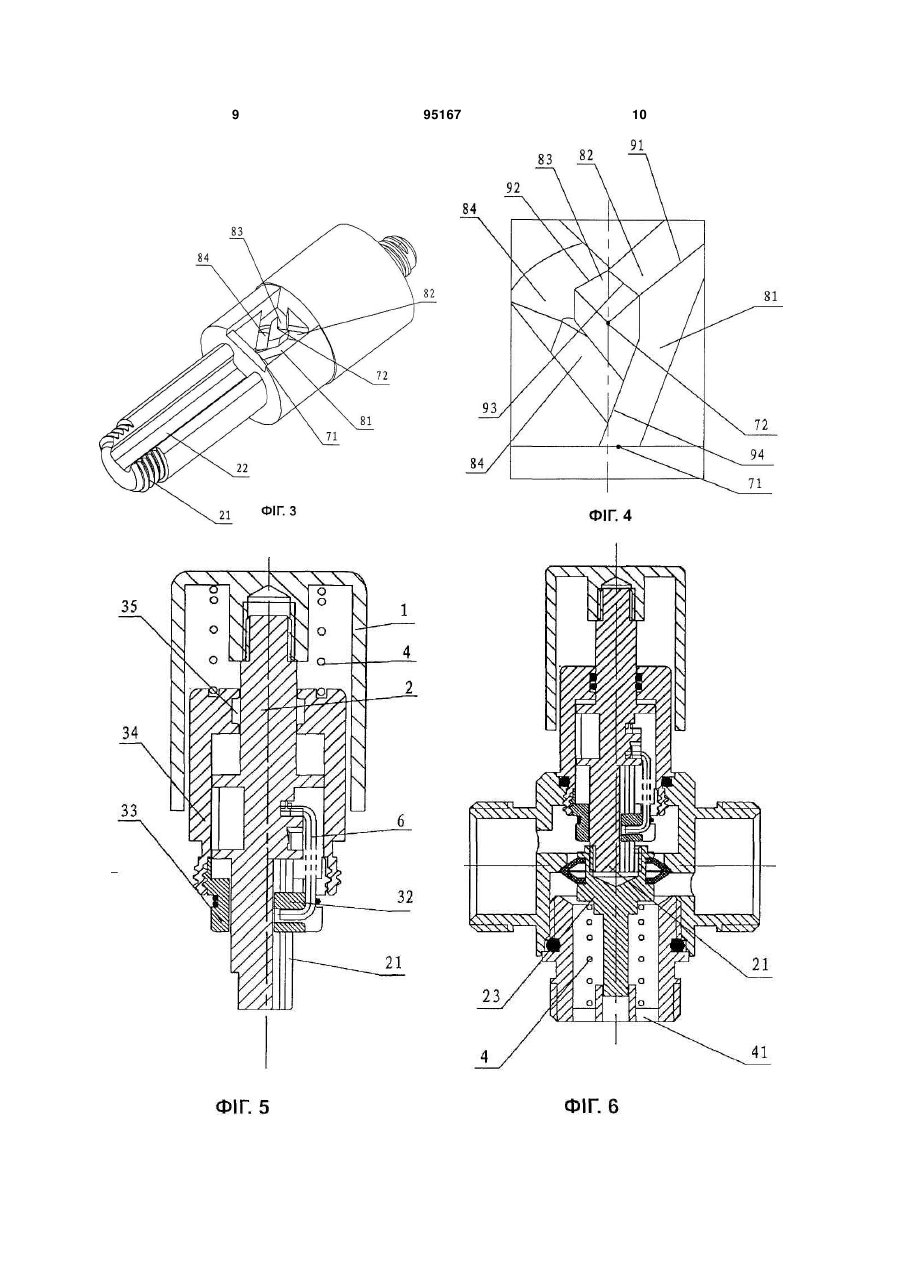

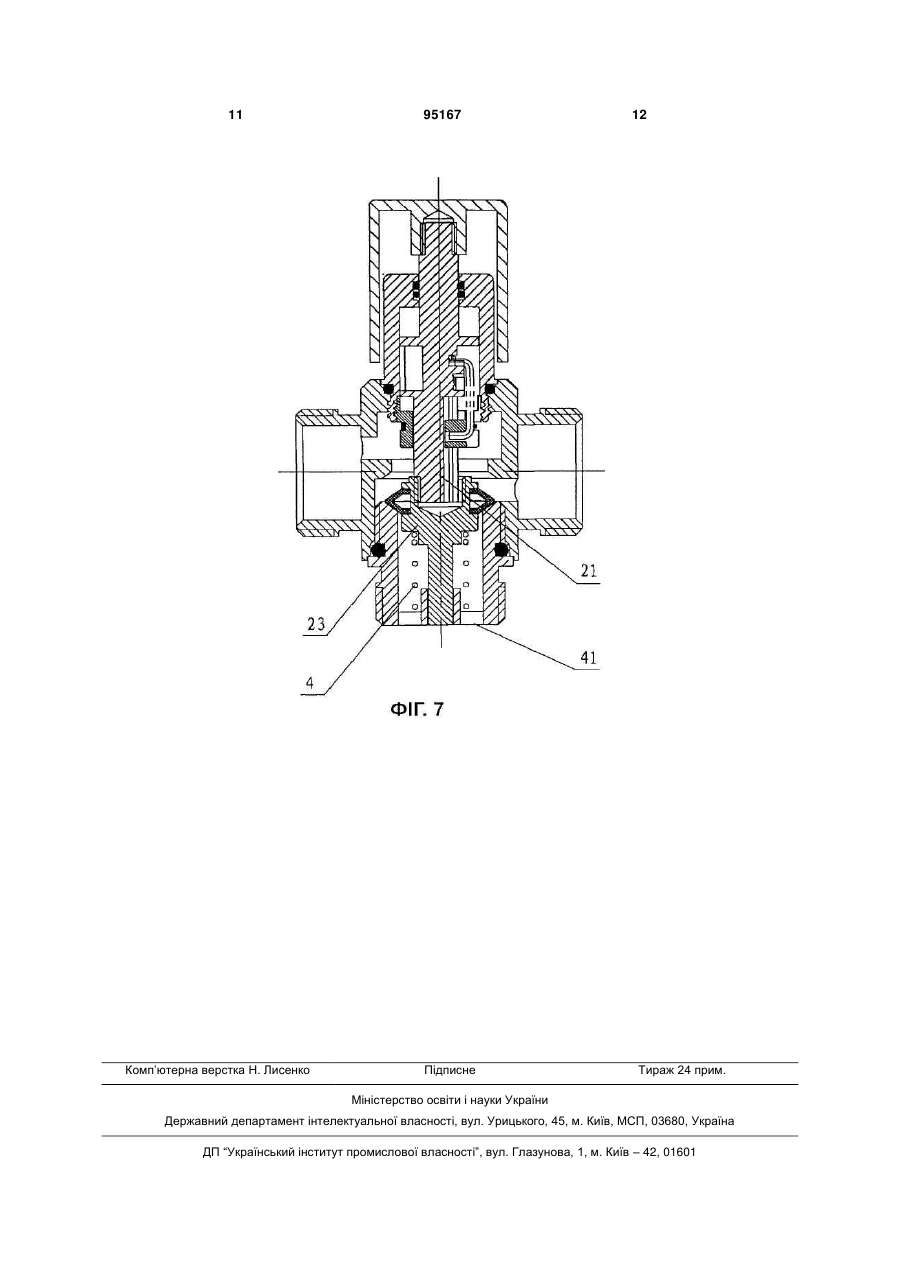

1. Перемикач для кухонних та ванних приладів, який містить ковзаючий вал і закріплену базу, а також полозки для переміщення ковзаючого вала через отвір в закріпленій базі, а також має стримуючий гачок, на поверхні ковзаючого вала розташовані перша та друга позиції зупинки, які підходять до стримуючого гачка, причому перша та друга позиції зупинки розташовані на різних рівнях ковзаючого вала, де перша позиція зупинки знаходиться ближче до початку ковзаючого вала, на поверхні ковзаючого вала також розташований перший односпрямований жолоб для стримуючого гачка; цей жолоб дозволяє ковзаючому валу рухатися від першої позиції зупинки, яка закріплюється стримуючим гачком, до другої позиції зупинки, яка закріплюється стримуючим гачком, на поверхні ковзаючого вала розташований другий односпрямований жолоб для стримуючого гачка; цей жолоб дозволяє ковзаючому валу рухатися від другої позиції зупинки, яка закріплюється стримуючим гачком, до першої позиції зупинки, яка закріплюється стримуючим гачком, перший односпрямований жолоб складається з першої напрямної секції, починаючи з першої позиції зупинки, та другої напрямної секції, з'єднаної з першою напрямною секцією та ведучою до другої позиції зупинки, із з'єднанням далі від початку ковзаючого вала, ніж друга позиція зупинки, другий односпрямований 2 (19) 1 3 95167 4 8. Перемикач для кухонних та ванних приладів за пунктом 1, який відрізняється тим, що закріплена база включає в себе монтажну частину та з'єднувальну муфту, приєднану до її задньої частини, ковзаючий вал тонший біля його кінця або між серединою та кінцем, і проходить через вищезгадану муфту, а муфта має малий отвір, через який проходить тонша частина ковзаючого вала. 9. Перемикач для кухонних та ванних приладів за пунктом 8, який відрізняється тим, що стримуючий гачок приєднаний до монтажної частини, а на зовнішній стороні монтажної частини знаходиться кільцева пружина для фіксації стримуючого гачка. 10. Перемикач для кухонних та ванних приладів за пунктом 1, який відрізняється тим, що кінець ковзаючого вала поєднаний з кнопкою, а пружина знаходиться між закріпленою базою та кнопкою. Даний винахід стосується перемикача для кухонних та ванних приладів. На даний момент в сфері кухонних та ванних приладів механізм перемикача має складну будову і найчастіше має механізм витягування, тяги та натискання або тяги та відпуску, як у вентилі відводу води. При використанні такі перемикачі мають короткий строк служби і не застраховані від пошкоджень, а споживачі не знаходять їх легкими у використанні. До того ж, ці перемикачі не підходять до всіх ванних приладів, що призводить до використання різних перемикачів для різних типів ванних приладів, підвищуючи складність організації виробництва та ціну виробітки. Технічне завдання, яке буде вирішене даним винаходом, складається з постачання перемикача для кухонних та ванних приладів, який має довгий строк служби і є простим у застосуванні . Тому даний винахід має наступний технічний дизайн: перемикач має ковзаючий вал і закріплену базу, а також полозки для переміщення валу через отвір в закріпленій базі. Вищезгаданий перемикач також має стримуючий гачок. На поверхні ковзаючого валу розташовані перша та друга позиції зупинки, які з'єднуються із стримуючим гачком, причому перша та друга позиції зупинки розташовані на різних рівнях ковзаючого валу, де перша позиція зупинки знаходиться ближче до початку ковзаючого валу. На поверхні ковзаючого валу розташований перший односпрямований жолоб для стримуючого гачка; цей жолоб дозволяє ковзаючому валу рухатися від першої позиції зупинки, яка закріплюється стримуючим гачком, до другої позиції зупинки, яка закріплюється стримуючим гачком. На поверхні ковзаючого валу також розташований другий односпрямований жолоб для стримуючого гачка; цей жолоб дозволяє ковзаючому валу рухатися від другої позиції зупинки, яка закріплюється стримуючим гачком, до першої позиції зупинки, яка закріплюється стримуючим гачком. Вищезгаданий перший односпрямований жолоб складається з першої напрямної секції починаючи з першої позиції зупинки, та другої напрямної секції, з'єднаної з першою напрямною секцією та ведучою до другої позиції зупинки, із з'єднанням далі від передньої частини ковзаючого валу, ніж друга позиція зупинки. Вищезгаданий другий односпрямований жолоб складається з третьої напрямної секції починаючи з другої позиції зупинки, та четвертої напрямної секції, з'єднаної з третьою напрямною секцією, із з'єднанням далі від передньої частини ковзаючого валу, ніж друга позиція зупинки, а четверта напрямна секція з'єднується з першою напрямною секцією або приєднується до першої позиції зупинки. Вищезгаданий перемикач має пружину, яка штовхає ковзаючий вал у напрямку від початку ковзаючого валу до кінця. Беручи до уваги технічний дизайн виробу, даний винахід змінює традиційну конструкцію та операційний метод перемикача та має простішу будову. До того ж, даний винахід дозволяє вмикати і вимикати прилад усього лише натисканням на перемикач, таким чином ім дуже легко керувати, адже ергономічне зусилля натиску дозволяє створити добрий закріплювальний ефект, чудову тривалість та довгий строк служби. Цей винахід має рухомі та статичні частини - закріплену базу та ковзаючий вал, а також встановлений відповідний допоміжний механізм на початку ковзаючого валу; перемикач можна вмикати та вимикати, тому його можна широко використовувати для різноманітних кухонних, ванних, водопостачальних та нагрівальних пристроїв, наприклад, для вентилю відводу води та інших кухонних та ванних пристроїв. Фіг.1 представляє вид у розрізі Варіанту 1 даного винаходу із стримуючим гачком в першій позиції зупинки. Фіг.2 представляє вид у розрізі Варіанту 1 даного винаходу із стримуючим гачком в першій позиції зупинки. Фіг.3 представляє схему ковзаючого валу згідно з Варіантом 1 даного винаходу. Фіг.4 представляє передній план ковзаючого валу, вказаного в Фіг.3, розташованого в односпрямованому жолобі та позиції зупинки. Фіг.5 представляє вид у розрізі Варіанту 2 даного винаходу із стримуючим гачком в першій позиції зупинки. Фіг.6 представляє схему даного винаходу при застосуванні у вентилі відводу води у стані нижньої подачі води. Фіг.7 представляє вид у розрізі даного винаходу при застосуванні у вентилі відводу води у стані верхньої подачі води. Детальний опис варіантів Варіант 1: Див. Фіг.1-Фіг.4. Перемикач згідно з даним винаходом забезпечений ковзаючим валом 2 та закріпленою базою 3, та полозками для переміщення ковзаючого валу через отвір 31 на закріпленій базі 3. Указаний ковзаючий вал проходить через отвір 31. Початок 21 ковзаючого валу продовжу 5 ється за межами полозок через отвір 31. Якщо початок 21 ковзаючого валу з'єднаний з будь-яким подовженням, таке подовження також може проходити за межі полозок через отвір у закріпленій базі. У цьому варіанті кінцева частина ковзаючого валу з'єднана з кнопкою 1, біля нарізки ковзаючого валу. Перемикач має пружину 4, яка штовхає кнопку та ковзаючий вал з початку 21 ковзаючого валу в його кінець . Ця пружина може бути розташована між закріпленою базою та кнопкою. Перемикач також укомплектований стримуючим гачком б, фіксований кінець якого приєднується до закріпленої бази. Також в приладі присутня кільцева пружина 5 для закріплення фіксованого кінця стримуючого гачка на зовнішній стороні закріпленої бази. Якщо в приладі присутня підпірка для пружини 4, ця пружина також може бути розташована між підпіркою та ковзаючим валом, на початку ковзаючого валу, всередині закріпленої бази та в будьякій іншій позиції, де ковзаючий вал може здобути силу для пересування з початку в кінець. Стримуючий гачок 6 також може бути приєднаним до приладу, який використовує даний винахід Стримуючий гачок також може бути приєднаним до частини, з'єднаної із закріпленою базою. На поверхні вищезгаданого ковзаючого валу знаходяться перша позиція зупинки 71 та друга позиція зупинки 72, які зачіпляються стримуючим гачком, причому перша та друга позиції зупинки розташовані на різних висотах на ковзаючому валу, де перша позиція зупинки знаходиться ближче до початку 21 ковзаючого валу. На поверхні валу знаходиться перший односпрямований жолоб для стримуючого гачка; цей жолоб дає змогу ковзаючому валу рухатися від першої позиції зупинки зі стримуючим гачком 60 до другої позиції зупинки зі стримуючим гачком. Також на поверхні валу знаходиться другий односпрямований жолоб для стримуючого гачка; цей жолоб дає змогу ковзаючому валу рухатися від другої позиції зупинки із стримуючим гачком до першої позиції зупинки із стримуючим гачком. Перший односпрямований жолоб складається із першої напрямної секції 81 починаючи з першої позиції зупинки, та другої напрямної секції 82, з'єднаної з першою напрямною та ведучою до другої позиції зупинки, із з'єднанням далі від початку ковзаючого валу, ніж друга позиція зупинки. Другий односпрямований жолоб складається з третьої напрямної секції 83, починаючи з другої позиції зупинки, та четвертої напрямної секції 84, з' єднаної з третьою напрямною секцією, із з'єднанням далі від передньої частини ковзаючого валу, ніж друга позиція зупинки, а четверта напрямна секція з'єднана з першою напрямною секцією або з першою позицією зупинки. Відносний односпрямований ковзаючий рух між напрямною та гачком 60 забезпечується через жолоб на стінці або на дні приладу. У цьому варіанті відносний односпрямований ковзаючий рух забезпечується через жолоб на дні перемикача, для підвищення надійності оперування та подовження строку служби. Його схема така: перша та друга напрямні секції з'єднані у формі східця, і у місці з'єднання 91 дно другої напрямної секції нижче, ніж дно першої. Третя та четверта напрямні 95167 6 секції також з'єднані у формі східця, і в місці з'єднання 92 дно четвертої напрямної секції нижче, ніж дно третьої. Друга напрямна секція має форму східця 93 біля другої позиції зупинки. Четверта та перша напрямні секції поєднані у формі східця, і в місці з'єднання 94 дно першої напрямної секції нижче, ніж дно четвертої. При використанні, натисніть на кнопку 1, яка спричинить ковзаючий вал 2 опуститися вниз. В цьому випадку, стримуючий гачок 6 знаходиться під дією кільцевої пружини 5 і його зафіксований кінець знаходиться на закріпленій базі. Гачок 60 рухається уверх по першій напрямній секції з першої позиції зупинки. Коли кнопку натискають постійно, гачок 60 піднімається до другої напрямної секції в місці з'єднання 91. Коли кнопку відпускають, кнопка разом з ковзаючим валом 2 підіймаються під дією пружини 4, але так як перша та друга напрямні секції з'єднані у формі східця, а в місці з'єднання 91 дно другої напрямної секції нижче, ніж дно першої секції, гачок 60 не може повернутися на вихідну позицію і тільки може рухатися далі до місця другої позиції зупинки уздовж другого жолоба, щоб зачепити векторну позицію другої позиції зупинки, яка має тільки одну позицію перемикача і завершує низхідний рух ковзаючого валу. В цьому випадку, пружина 4 знаходиться у стисненому стані. Натисніть кнопку знову. Так як друга напрямна секція має форму східця в місці другої позиції зупинки, гачок 60 не може рухатися назад, а тільки уздовж третьої напрямної секції в четверту напрямну секцію. Коли кнопку відпускають, кнопка та ковзаючий вал 2 піднімаються під дією пружини 4. Так як третя та четверта напрямні секції поєднані у формі східця, у місці з'єднання 92 дно жолоба четвертої напрямної секції нижче, ніж дно третьої. Гачок 60 не може рухатися назад, а тільки вниз до першої позиції зупинки уздовж четвертої напрямної секції, або ж він рухається вниз до першої напрямної секції уздовж четвертої напрямної секції і повертається до першої напрямної секції і закріплює першу позицію зупинки, яка є другою позицією перемикача, і закінчує висхідний рух ковзаючого валу. Даний винахід дозволяє точний ручний зворотно-поступальний рух необхідного механізму між верхньою та нижньою векторними точками (позиціями зупинки) для обмеження позицій. Завдяки додатковому допоміжному механізму на початку ковзаючого валу, цей вал дає змогу допоміжному механізму рухатися вгору і вниз і цим забезпечувати функцію вмикання і вимикання. При установці додаткових затворів перемикач може здійснювати функцію вмикання і вимикання в приладах, де присутня рідина. В особливості функція вмикання і вимикання використовується в сфері кухонних та ванних приладів. В цьому варіанті початок ковзаючого валу простягається за межі отвору, щоб з'єднатися із допоміжним механізмом простіше та надійніше. Якщо не брати до уваги ці зручності та ефекти, початок ковзаючого валу може не простягатися за межі отвору, і допоміжний механізм з'єднується з початком ковзаючого валу через з'єднуючий елемент. 7 Цей варіант забезпечений периферійним позиційним механізмом для ковзаючого валу, який входить разом з нерухомою напрямною на ковзаючому валу через коливання гачка. Цей периферійний позиційний механізм містить позиційний отвір 22 в осьовому напрямку, який знаходиться на ковзаючому валу, а також позиційний блок 32 на вищезгаданій закріпленій базі, який чітко підходить до позиційного отвору. Форма позиційного блоку 32 також може бути використана разом із стримуючим гачком, як вказано на малюнку. Вказаний стримуючий гачок приєднується завдяки зачіплянню за позиційну частину закріпленої бази, яка випинається. Периферійний позиційний механізм також може бути позиційним жолобом, застосованим у іншій частині закріпленої бази, такої, як внутрішній отвір. Блок, що випинається встановлюється в іншому відповідному місці на ковзаючому валу. До того ж, периферійний позиційний механізм також може бути іншим спільним периферійним позиційним механізмом між валом та муфтою, або ж може забезпечувати відповідну позиційну функцію за допомогою приладу. У цьому варіанті ковзаючий вал також може обертатися на певний кут, щоб вміщатися між напрямною та стримуючим гачком, але у використанні ця функція не дуже практична. Варіант 2: Закріплена база в Варіанті 1 також може бути сформована іншими частинами, поєднаними один з одним. Див. Фіг.5 для цього Варіанта; вищезгадана закріплена база включає в себе монтажну 95167 8 частину 33 та з'єднувальну муфту 34, поєднану з її задньою частиною. Ковзаючий вал тонший на кінці або між серединою та кінцем і проходить через муфту. Ця муфта має малий отвір 35, який підходить до меншої частини ковзаючого валу. Стримуючий гачок приєднується шляхом зачіпляння за монтажну частину. Кільцева пружина для фіксації стримуючого гачка розташована на зовнішній стороні монтажної частини. Отже, закріплюючий прилад може бути встановлений на тоншій частині ковзаючого валу та приєднаний до малого отвору в муфті для зменшення опору ковзання та важкість закріплення, коли ковзаючий вал повинен мати закріплений зв'язок із базою. Інші частини цього варіанта подібні до частин Варіанта 1. Цифрові покажчики на Фіг.5 мають такі ж самі значення, що і на Фіг.1-4. Варіант 3: Див. Фіг.6 для цього Варіанта; даний винахід встановлюється на вентиль відводу води. В цьому варіанті підпірка 41 для пружини 4 встановлюється на вентиль відводу води. Пружина 4 знаходиться між підпіркою 41 та стержнем клапана 23, з'єднаним з передньою частиною 21 ковзаючого валу 2. Зворотно-поступальний рух стержня та ковзаючого вала вверх і вниз відповідно вмикає та вимикає подачу води верхніх та нижніх закріплюючих клапанів, що забезпечує контроль за верхньою та нижньою подачею води. Інші частини перемикача згідно цього Варіанта однакові з Варіантом 2. 9 95167 10 11 Комп’ютерна верстка Н. Лиcенко 95167 Підписне 12 Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
